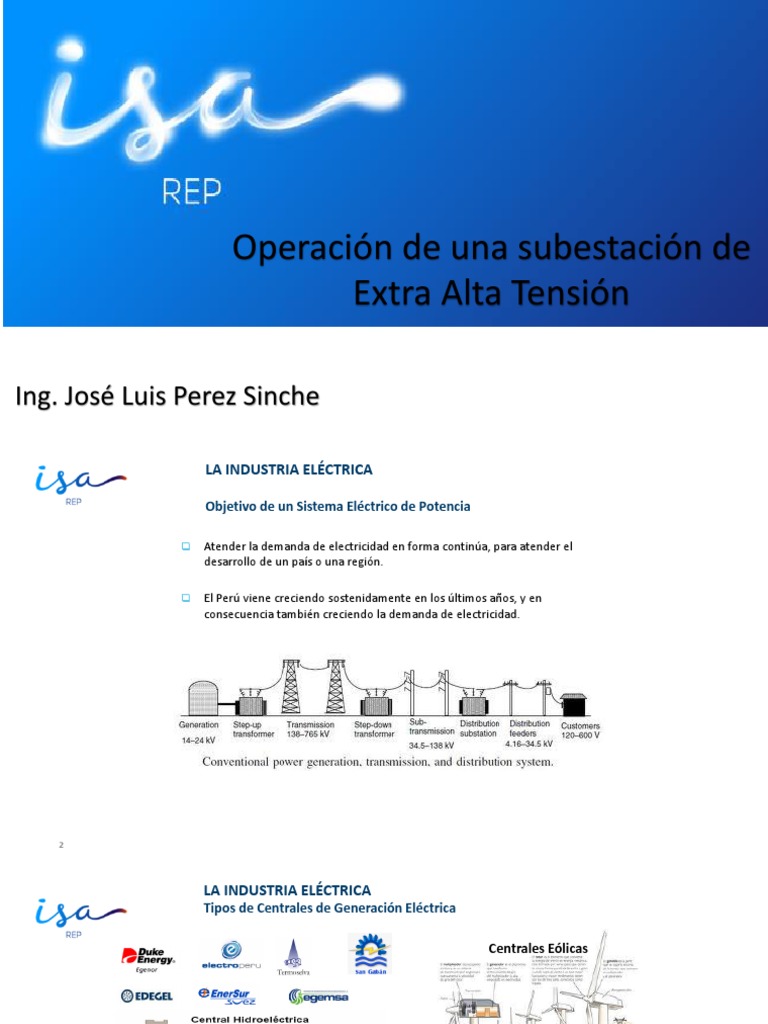

Operación de una subestación de

Extra Alta Tensión

Ing. José Luis Perez Sinche

 LA INDUSTRIA ELÉCTRICA

Objetivo de un Sistema Eléctrico de Potencia

 Atender la demanda de electricidad en forma continúa, para atender el

desarrollo de un país o una región.

 El Perú viene creciendo sostenidamente en los últimos años, y en

consecuencia también creciendo la demanda de electricidad.

2
 LA INDUSTRIA ELÉCTRICA
Tipos de Centrales de Generación Eléctrica

Centrales Eólicas

Centrales Solares

3
 LA INDUSTRIA ELÉCTRICA
Los Sistemas de Transmisión Eléctrica
Subestaciones y Líneas de Transmisión de Alta Tensión
Alta Tensión
Corriente Alterna: 500 kV,
220 kV, 138 kV, 60 kV

4
 LA INDUSTRIA ELÉCTRICA
Los Sistemas de Distribución Eléctrica

Media Tensión Corriente Alterna

33 kV, 22 kV, 10 kV
Baja Tensión Corriente Alterna
380 V, 220 V

5
 MARCO REGULATORIO DEL SECTOR ELÉCTRICO

Segmentación de Actividades
Generación Transmisión Distribución Usuario
Comercialización

GENERACIÓN TRANSMISIÓN DISTRIBUCIÓN

- Competencia - Monopolio del servicio - Monopolio del servicio

- Usuarios libres: Precios acordados
libremente
- Usuarios regulados: Subasta
pública o contratos a precios
regulados
- Competencia para otorgar - Libre acceso a las redes
concesiones (licitaciones públicas) - Tarifas reguladas: clientes
- Libre acceso a las redes regulados
- Tarifas de transmisión reguladas - Competencia: clientes libres

USUARIOS
- Regulados: Tarifas reguladas
- Usuarios Libres Opcional (mayores a 0.2 MW y
menor a 2.5 MW)
- Usuario Libre (mayores a 2.5 MW) libre
negociación de Precios
- Grandes Usuarios (usuarios libres mayores a 10
6 MW): mercado de corto plazo
 MARCO REGULATORIO DEL
SECTOR ELÉCTRICO
Interrelaciones en el Sector Eléctrico

REGULADOR / FISCALIZADOR
- Plan de Transmisión - Fiscalización
- Normatividad - Regulación Tarifas
- Concesiones - Reclamos

COORDINADOR - Regulación tarifas

- Administración del mercado
- Fiscalización
- Planificación de Transmisión
- Coordinación de la operación USUARIOS
Servicio
Empresas Eléctricas
Comité de Operación Económica (Generadores, Transmisores
del Sistema y Distribuidores)

- Concesiones
- Concesiones
- Normatividad
- Normatividad
- Plan de Transmisión
- Normatividad
- Concesiones

NORMATIVO
- Promoción de Inversiones
7
 MARCO REGULATORIO DEL SECTOR ELÉCTRICO

Normatividad del Sector

▪ Ley de Concesiones Eléctricas y su Reglamento.

▪ Ley N° 28832 “Ley para el desarrollo eficiente de la Generación
Eléctrica”.
▪ Reglamento de Transmisión y del COES.
▪ Ley Marco de los Reguladores, Ley y Reglamento del
OSINERGMIN
▪ Reglamento de Importación y Exportación de Electricidad
▪ Norma Técnica de Calidad de los Servicios Eléctricos.
▪ Norma Técnica para la Coordinación de la Operación de los
Sistemas Interconectados.
▪ El Reglamento de Seguridad e Higiene Ocupacional del Sector
Eléctrico
▪ Procedimientos Operativos del COES

8
 CARACTERÍSTICAS DE SUBESTACIONES
 Definición
Conjunto de equipos utilizados para redistribuir o dirigir
el flujo de energía a través de rutas alternas, en un
sistema de potencia, y garantizar la seguridad de éste
por medio de dispositivos automáticos de control y
protección. Cada subestación eléctrica se convierte
en un Nodo del Sistema de Potencia.

 Tipos de subestaciones: función

 De generación: asociado a centrales de generación.
 De transformación: con transformadores elevadores o reductores.
 De maniobra: conectan varios circuitos o líneas para orientar o distribuir el flujo de
potencia a diferentes áreas del sistema.

 Tipos de subestaciones: construcción

 Convencionales o a la intemperie
 Encapsuladas o aisladas en SF6-GIS (int. o exterior).

9
 CARACTERÍSTICAS DE SUBESTACIONES
 Patio: Conjunto de equipos de la subestación
que manejan un mismo nivel de tensión. Por
ejemplo patio a 220 kV, patio a 500 kV.

 Sala de control: Edificación donde se ubican los

tableros o gabinetes en los cuales se disponen los
equipos de protección, control y medida. Además de
los dispositivos para maniobrar los diferentes
equipos de la subestación.

 Casetas de relés: Pequeña edificación opcional

para instalar equipos de protección y realizar
agrupamiento de señales de medición y de control.
.

10
 CARACTERÍSTICAS DE SUBESTACIONES
Funciones indispensables en una subestación

 Protección: las subestaciones tienen

los equipos necesarios para detectar las
fallas y aislarlas de las fuentes de energía.
Esto es indispensable para la seguridad
de las personas y la integridad de los equipos.

 Medida: Se miden las tensiones, corrientes,

flujo de potencia activa y reactiva, energía, etc.
Esta medición de variables es útil desde
el punto de vista operativo y comercial.

 Maniobra: Para realizar reconfiguraciones

de la red o para retirar de servicio circuitos
y equipos para mantenimiento u operación,
garantizando la seguridad de las personas
y mantener la continuidad del servicio..
11
 CARACTERÍSTICAS y CONFIGURACIÓN DE SUBESTACIONES

 Configuración
 Disposición de los equipos electromecánicos de un mismo nivel de tensión de una
subestación, efectuada de tal forma que su operación permita dar a la subestación
diferentes grados de confiabilidad , seguridad y flexibilidad en el manejo,
transformación y distribución de la energía.
 Básicamente existen dos tendencias en Configuraciones de Subestaciones: Europea
ó de Conexión de Barras y Americana ó de Conexión de Interruptores.
 Definiciones:
 Flexibilidad: Acomodarse a las diferentes condiciones que se pueden presentar .por
cambios operativos en el sistema, por contingencias y/o mantenimientos.
 Confiabilidad: Es la probabilidad de que pueda recuperarse después de una falla y
pueda mantener el servicio de suministrar energía durante un periodo de tiempo
dado.
 Seguridad: Es la propiedad de una instalación para dar continuidad de servicio
eléctrico sin interrupción durante fallas en los equipos de potencia especialmente
interruptores y barras.

14
 CONFIGURACIÓN SIMPLE BARRA

Todos los Elementos de la

subestación se conectan a una
barra. Para realizar
mantenimiento en la barra es
necesario suspender el servicio
de toda la subestación.

No tiene flexibilidad
No tiene confiabilidad, ni en
barras ni en interruptores.
No tiene seguridad.

15
 CONFIGURACIÓN DOBLE BARRA
 Condiciones normales: se pueden
distribuir las líneas y transformadores
en ambas barras con el acople cerrado
(flexibilidad).

 Falla en una barra, quedan en

servicio las celdas de la otra barra, y no
se afecta el suministro (confiabilidad).

 Por mantenimiento, se transfieren

las celdas de una barra a otra, sin
afectar el suministro (seguridad).

 No tiene confiabilidad en los

interruptores

16
 SIMPLE BARRA CON BARRA DE TRANSFERENCIA
 La barra principal opera como una
subestación de barra simple. Se cuenta con
una segunda barra, para utilizarla en caso de
falla de alguno de los interruptores de las
salidas. El interruptor de transferencia está
normalmente abierto. Solo se puede
transferir una celda.
 No tiene flexibilidad
 No tiene confiabilidad en barras pero si
en interruptor.
 No tiene seguridad en barras, en
interruptor cuando se tiene un
mantenimiento programado.
 La barra de transferencia puede ser de
menor capacidad que la barra principal.

18
 CONFIGURACIÓN DOBLE BARRA CON BARRA DE TRANSFERENCIA

 Condiciones normales: se
pueden distribuir las líneas y
transformadores en ambas barras
con el acople cerrado (flexibilidad).
 Falla en una barra, quedan en
servicio las celdas de la otra barra, y
no se afecta el suministro
(confiabilidad).
 Por mantenimiento, se
transfieren las celdas de una barra a
otra, sin afectar el suministro
(seguridad).
 Hay confiabilidad en
interruptores, se puede mantener
el servicio transfiriendo la celda a la
barra de transferencia.

20
 CONFIGURACIÓN EN ANILLO

 La barra colectora es un anillo conformado por

interruptores. Para aislar un circuito se requiere la
apertura de los dos interruptores. Para aislar un
circuito por un período largo, se debe abrir el
seccionador de la línea para cerrar los interruptores
asociados a dicho circuito y así dar continuidad al
anillo.
 Es económica, segura y confiable si todos sus
interruptores están cerrados.
 Desde el punto de vista de la flexibilidad la
subestación es similar a una barra sencilla.
 Para efectos de distribución de corrientes, los
circuitos conectados al anillo se deben distribuir de
tal manera que las fuentes de energía se alternen
con las cargas.

23
 CONFIGURACIÓN INTERRUPTOR Y MEDIO
Configuración en la cual por cada dos
salidas se tienen tres interruptores. La
salida de cualquier celda implica la
apertura de dos interruptores.

Es posible realizar mantenimiento a una

salida teniendo el seccionador de línea
abierto.

Es altamente confiable y segura. El

mantenimiento de equipos o la falla de
una barra, no implica la interrupción del
servicio. Facilidad en la Operación.

Cada juego de tres interruptores de le

denomina diámetro y el cual está entre
dos barras.

25
CONFIGURACIÓN EN DERIVACIÓN T
 No flexible, no confiable y no segura

27
 OPERACIÓN EN TIEMPO REAL DEL SISTEMA ELÉCTRICO

Supervisar la Red: Hacer el

seguimiento a la operación del
sistema eléctrico, identificando
oportunamente riesgos
potenciales para las personas y
las instalaciones.

Operar la red: Se refiere a la

ejecución o coordinación de
maniobras asociadas a los
equipos de REP y/o clientes,
como consecuencia de
mantenimientos y/o
perturbaciones.

28
Operación del Sistema - Niveles de Operación

NIVEL SUPERVISION Y CONTROL REMOTO

CENTRO DE CONTROL
3

NIVEL SISTEMA DE SUPERVISION Y CONTROL

DESDE LA SALA DE CONTROL DE LA
2 SUPERVISON

NIVEL UNIDAD DE CONTROL DE BAHIA O

TABLERO DE MANDO LOCAL
1

NIVEL MANIOBRAS EN EL PATIO DE LLAVES

TABLERO DE MANDO DEL EQUIPO
0

Equipos del Sistema

de Potencia
29
 Nivel 1 Nivel 2

Nivel 0
 Operación del Sistema

ORGANIZACION DE LA OPERACIÓN NACIONAL

CENTRO DE CLIENTES
CONTROL LIBRES
GENERADORAS

COES
Coordinador
del Sistema

CENTRO DE
CENTROS DE
CONTROL
CONTROL
DISTRIBUIDORAS
TRANSMISORAS

COORDINADOR
DEL SISTEMA
COES
 OPERACIÓN DEL SISTEMA
Coordinaciones con los
Agentes y organismos
del sector
Coordinaciones con los
Proveedores

Centro de control de

Coordinaciones con los Ejecutores

de mantenimiento

Atención en fallas
 Operación Remota de Subestaciones

RTU, Gatewave
Medidas: P,Q,V,I
Estados de interruptores y
seccionadores
Alarmas: SOE
Telemandos
INFORMACION SUBESTACIONES • MICRO
ONDAS

• SATELITE

• ONDA
PORTADORA

• FIBRA
OPTICA

ACCION

Centro de
DECISIONES
Control

33
Operación del Sistema Coordinaciones Propias

COORDINADOR-COES

AUTORIZA

SOLICITA

CC-REP

OTORGA Y
CANCELA
SUS
PERMISOS

LÍNEA DE REP
 Operación del Sistema
Coordinación con Terceros

COORDINADOR-COES

AUTORIZA

SOLICITA SOLICITA
COORDINAN
CC-REP CC-TERCERO

OTORGA Y
OTORGA Y
CANCELA
CANCELA EL
SUS
PERMISO
PERMISOS

CELDA DE REP Línea del Tercero

 Maniobras Operativas en el Sistema – Desconexión
de línea de transmisión
220 kV 220 kV

SA-2945 SL-2949 SL-2481 SA-2477

L-2234

 Línea en servicio ST-406

IN-2374 ST-332 IN-2178
transmite energía.
TRUJILLO NORTE GUADALUPE

220 kV 220 kV

Supervisión SA-2945 SL-2949

L-2234 SL-2481 SA-2477

y
Línea fuera de servicio,
Control
al abrir en un extremo. IN-2374 ST-406 ST-332 IN-2178

TRUJILLO NORTE GUADALUPE

220 kV 220 kV

 Línea desenergizada al SA-2945 SL-2949

L-2234 SL-2481 SA-2477

abrir en el lado de la
fuente. IN-2374 ST-406 ST-332 IN-2178

TRUJILLO NORTE GUADALUPE

220 kV 220 kV

 Línea indisponible con SA-2945 SL-2949 SL-2481 SA-2477

L-2234
tierra francas y se
entrega para IN-2374 IN-2178

intervención. ST-406 ST-332

TRUJILLO NORTE GUADALUPE
36
 GESTIÓN DEL MANTENIMIENTO

Mantener la Red: Se refiere a un

proceso utilizado para determinar
que se debe hacer para asegurar
que cualquier activo de la empresa
continúe funcionando en su
operación actual.

38
Configuración de una celda de transmisión en 220kV
Transformador de Tensión
Trampa de onda
Transformador de Corriente
Seccionador de Línea y Tierra
Interruptor
Seccionador de Enlace
Seccionador de barra
Configuración de una celda de transmisión en 500kV
Transformador de tensión de barra
Seccionador de línea y Tierra
Interruptor
Transformador de Corriente
Seccionador de Enlace
Seccionador de barra
Autotransformador
Bujes
Autotransformador
Cadena de Aisladores
Sistema contra incendio
Caseta de Control Rectificador
 Medidores

Servicios Auxiliares
Relés
Teleprotección Transferencia de GE
Arquitectura de una subestación
Sala de baterías
Sala de control

IHM
Gracias
