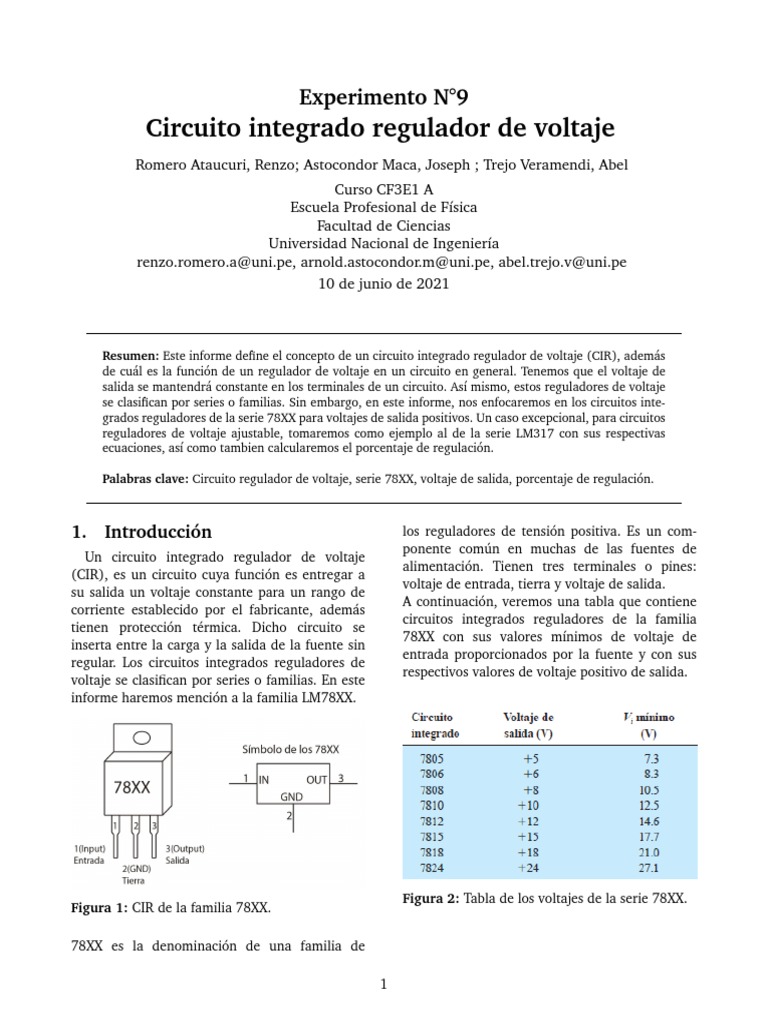

Experimento N°9

Circuito integrado regulador de voltaje

Romero Ataucuri, Renzo; Astocondor Maca, Joseph ; Trejo Veramendi, Abel
Curso CF3E1 A
Escuela Profesional de Fı́sica
Facultad de Ciencias
Universidad Nacional de Ingenierı́a
[Link].a@[Link], [Link].m@[Link], [Link].v@[Link]
10 de junio de 2021

Resumen: Este informe define el concepto de un circuito integrado regulador de voltaje (CIR), además
de cuál es la función de un regulador de voltaje en un circuito en general. Tenemos que el voltaje de
salida se mantendrá constante en los terminales de un circuito. Ası́ mismo, estos reguladores de voltaje
se clasifican por series o familias. Sin embargo, en este informe, nos enfocaremos en los circuitos inte-
grados reguladores de la serie 78XX para voltajes de salida positivos. Un caso excepcional, para circuitos
reguladores de voltaje ajustable, tomaremos como ejemplo al de la serie LM317 con sus respectivas
ecuaciones, ası́ como tambien calcularemos el porcentaje de regulación.

Palabras clave: Circuito regulador de voltaje, serie 78XX, voltaje de salida, porcentaje de regulación.

1. Introducción los reguladores de tensión positiva. Es un com-

ponente común en muchas de las fuentes de
Un circuito integrado regulador de voltaje
alimentación. Tienen tres terminales o pines:
(CIR), es un circuito cuya función es entregar a
voltaje de entrada, tierra y voltaje de salida.
su salida un voltaje constante para un rango de
A continuación, veremos una tabla que contiene
corriente establecido por el fabricante, además
circuitos integrados reguladores de la familia
tienen protección térmica. Dicho circuito se
78XX con sus valores mı́nimos de voltaje de
inserta entre la carga y la salida de la fuente sin
entrada proporcionados por la fuente y con sus
regular. Los circuitos integrados reguladores de
respectivos valores de voltaje positivo de salida.
voltaje se clasifican por series o familias. En este
informe haremos mención a la familia LM78XX.

Figura 2: Tabla de los voltajes de la serie 78XX.

Figura 1: CIR de la familia 78XX.

78XX es la denominación de una familia de

1
1.1. Regulador de voltaje en general:

Figura 5: Conexión de un CIR de la serie 7812 en

una fuente de voltaje completa.

Figura 3: Representación por bloques de un CIR El voltaje de lı́nea de corriente alterna (120 V
de tres terminales. rms) se reduce a 18 V rms a través de cada una de
las mitades del transformador con derivación cen-
Este circuito regulador de voltaje fijo tiene: tral. Un rectificador de onda completa y un filtro
• Voltaje de entrada de CD no regulado Vi apli- de capacitor proporcionan un voltaje de CD no re-
cado a una terminal de entrada, aquı́ pode- gulado de aproximadamente 22 V, con un rizo de
mos observar la presencia de un rizado. corriente alterna de algunos volts como entrada al
• Un voltaje de salida de CD regulado V0 de un regulador de voltaje. Entonces el circuito integra-
segundo terminal. do 7812 proporciona una salida regulada a +12 V
• La tercera terminal conectada a tierra. de corriente continua, al ser regulada (constante)
1.2. Reguladores de voltaje positivo fijo: su gráfica es una linea recta [1].
1.4. Porcentaje de regulación:
El porcentaje de regulación es una cantidad que
compara el voltaje de salida sin carga (en Vacı́o)
con el voltaje de salida a carga completa y se de-
fine por la ecuación: [2]

V0 sin carga − V0 carga completa

% regulación = 100 %
V0 carga completa
Figura 4: Conexión de un regulador 7812. (1)

• Los reguladores de voltaje de la serie 78 pro-

porcionan voltajes regulados fijos de 5V a 2. Objetivos
24V. Objetivo general: Estudiar el circuito básico de
• El voltaje regulado de salida de este serı́a de regulación y voltaje con el CIR 7805.
+12V.
Objetivos especı́ficos:
• El condensador C1 filtra el voltaje de entrada
no regulado Vi y lo conecta al pin 1 (entrada) 1. Verificar que el voltaje de salida se mantie-
del circuito integrado. ne constante al variar el voltaje de entrada;
• El pin 2 (salida) nos da un voltaje regulado dentro de un rango de valores, en un circuito
de +12V, el condensador C2 filtra el ruido. regulador de voltaje ajustable.
• El pin 3 es conectado a tierra. 2. Calcular el procentaje de regulación de una
fuente de voltaje.
1.3. Conexión completa:
La conexión de un 7812 en una fuente de vol- 3. Cálculos y Resultados
taje completa se muestra a continuación: Se montó el circuito de la figura 6 y se midió el
voltaje de salida para diferentes valores de voltaje

2
de entrada (ver tabla 1). La región de regulación
se encuentra a partir de Ve = 6.5 V aproximan-
damente y el voltaje regulado es 5 V, ver figura
7.

Figura 7: Relación entre el voltaje de entrada y

salida del circuito de la Figura 6.

Figura 6: Circuito regulador de voltaje con el cir- aplicando la primera ley de kirchhoff
cuito integrado LM7805.
Vref
I = Iaj +
R1
entonces,
Tabla 1: Voltajes de entrada y de salida del circui-
to de la Figura 6 Vref
V0 = Vref + (Iaj + )R2
R1
Ve (V) V0 (V) R2
V0 = Vref (1 + ) + Iaj R2 (2)
1 0.100 R1
2 0.592 Fijando el voltaje de entrada Ve = 20 V y va-
3 1.561 riando R2 se obtuvo la tabla 2, donde se observa
4 2.540 que el error relativo es nulo para la mayorı́a de los
5 3.519 casos. Luego, se ajustó R2 para obtener V0 = 8 V
6 4.485 en la salida y se encontró que para valores de Ve
7 5.000 entre 10 y 20 el voltaje de salida es casi constante
8 5.000 (ver tabla 3).
9 5.001
10 5.002
11 5.001
12 5.001
13 5.002
14 5.002
15 5.003
16 5.003
17 5.001
18 5.002
19 5.002 Figura 8: Circuito de voltaje ajustble con resis-
20 5.002 tencia R1 = 300 Ω.

Después; ajustando R2 , se fijó Ve = 18 V y

También, se montó el circuito de voltaje ajust- V0 = 8 V; además, se colocó una resistencia va-
ble (ver figura 8). Donde, tenemos que el poten- riable RL y se midió IL variando RL de manera
cial V0 está dado por que IL resulte pequeño (100 mA), ver tabla 4.
Utilizando la ecuación (1) calculamos el por-
V0 = Vref + (I)R2 centaje de regulación %r = 8−8.05
8.05 = −0.62 %.

3
Tabla 2: Se muestra el error relativo entre el valor medido de V0 y el valor calculado a partir de la ecuación
(2) con datos medidos en el circuito de la Figura 8.

R2 (Ohmios) Iajuste (mA) Vref (V) V0experimental (V) V0calculado (V) % Error relativo
100 4.662 5.003 7.137 7.137 0
200 4.620 5.003 9.262 9.262 0
300 4.557 5.003 11.378 11.373 0.04
400 4.535 5.002 13.486 13.485 0
500 4.493 5.002 15.584 15.585 0
600 4.451 5.001 17.675 17.673 0.01
700 4.145 4.671 18.473 18.471 0.01
800 3.752 4.226 18.497 18.497 0
900 3.426 3.856 18.510 18.510 0
1000 3.153 3.546 18.518 18.518 0
2000 1.757 1.962 18.552 18.552 0

Tabla 3: Valores de salida al ajustar R2 y variar la

entrada.

Ve (V) V0 (V)
7 5.520
8 6.503
9 7.471
10 7.978
11 7.981
12 7.984
13 7.988
14 7.991 Figura 9: Relación entre el voltaje de entrada y
15 7.994 salida del circuito de la Figura 6.
16 7.997
17 8.000
18 8.003
20 8.009

Tabla 4: Tensión en el resistor colocado entre las

terminales c y d del circuito de la Figura 8.

RL (Ohmios) IL (mA) V0 (V)

80.0 100 8.006
32.0 250 8.011
16.02 500 8.019
10.71 750 8.026 Figura 10: Simulación de circuito regulador de
voltaje de -5V. Se utilizó el regulador LM7905 y
8.01 1000 8.034
la conexión en la entrada está invertida en com-
5.36 1500 8.050 paración con el circuito de la Figura 6.

4
4. Discusión de resultados
En el circuito de la Figura 6 se pudo comprobar
el buen funcionamiento del regulador de voltaje,
el comportamiento fue el esperado, el voltaje de
salida se mantuvo en 5 V.
En el circuito de la Figura 8 los voltajes medi-
dos coincidieron muy bien con los voltajes calcu-
lados según la Tabla 2.
Fue posible obtener 8 V regulados con un regu-
lador de voltaje LM7805 y una resistencia, posi-
blemente puedan obtenerse muchos otros voltajes
regulados con circuitos similares al de la Figura 8.
El porcentaje de regulación hallado fue nega-
tivo, se utilizará el valor absoluto de este como
resultado.

5. Conclusiones
1. Se pudo verificar la capacidad de proporcio-
nar voltajes constantes (regular voltajes) del
circuito integrado LM7805 en el simulador.
2. Esta caracterı́stica se da a partir de los 12V
de entrada en el LM7805.
3. Se verificó la ecuación (2) en la Tabla 2.
4. Con el circuito de voltaje ajustable de la Fi-
gura 8 se probó que con una resistencia va-
riable pueden obtenerse voltajes distintos a
5V en la salida.
5. Se obtuvo un porcentaje de regulación del
0.62 %

Referencias
[1] Boylestad, R.; Kousourou, G., Laboratory
Manual for Introductory Circuit Analysis, 13
Lab; Pearson: 2015.
[2] Malvino, A., Principios De Electronica, 7
Ed. 7th ed.; MCGRAW HILL EDDUCATION:
2021.
