UNIVERSIDAD AUTÓNOMA “JUAN MISAEL SARACHO” INGENIERÍA SANITARIA II – CIV 432

FACULTAD DE CIENCIAS Y TECNOLOGÍA

CARRERA DE INGENIERÍA CIVIL

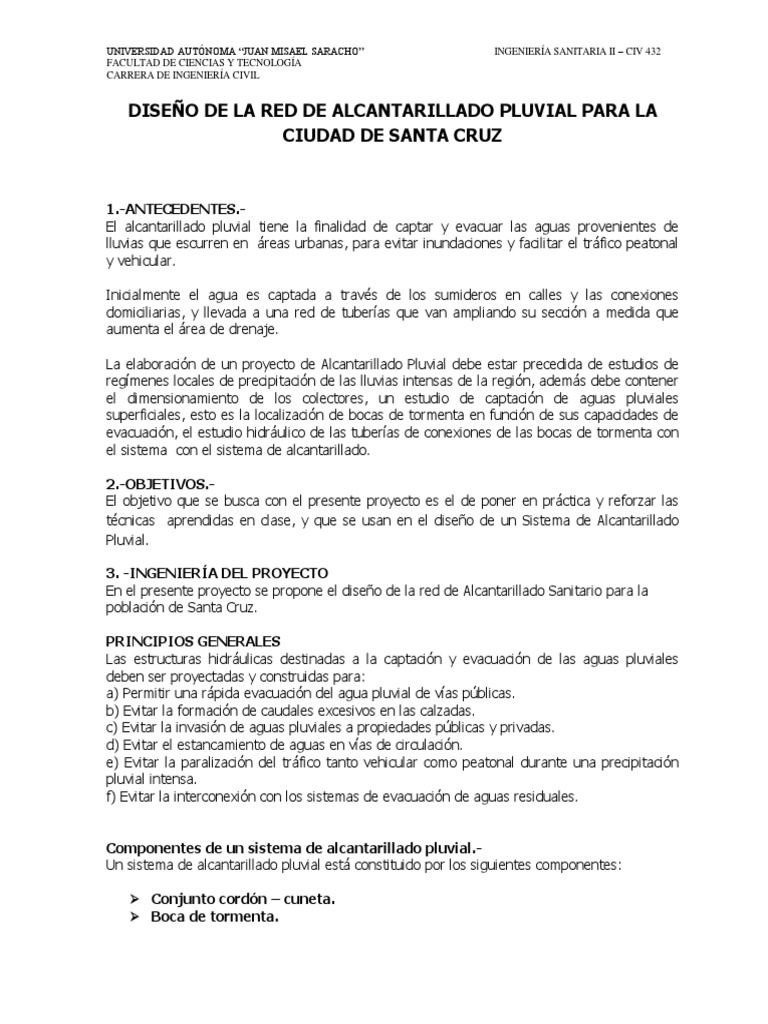

DISEÑO DE LA RED DE ALCANTARILLADO PLUVIAL PARA LA

CIUDAD DE SANTA CRUZ

1.-ANTECEDENTES.-
El alcantarillado pluvial tiene la finalidad de captar y evacuar las aguas provenientes de
lluvias que escurren en áreas urbanas, para evitar inundaciones y facilitar el tráfico peatonal
y vehicular.

Inicialmente el agua es captada a través de los sumideros en calles y las conexiones

domiciliarias, y llevada a una red de tuberías que van ampliando su sección a medida que
aumenta el área de drenaje.

La elaboración de un proyecto de Alcantarillado Pluvial debe estar precedida de estudios de

regímenes locales de precipitación de las lluvias intensas de la región, además debe contener
el dimensionamiento de los colectores, un estudio de captación de aguas pluviales
superficiales, esto es la localización de bocas de tormenta en función de sus capacidades de
evacuación, el estudio hidráulico de las tuberías de conexiones de las bocas de tormenta con
el sistema con el sistema de alcantarillado.

2.-OBJETIVOS.-
El objetivo que se busca con el presente proyecto es el de poner en práctica y reforzar las
técnicas aprendidas en clase, y que se usan en el diseño de un Sistema de Alcantarillado
Pluvial.

3. -INGENIERÍA DEL PROYECTO

En el presente proyecto se propone el diseño de la red de Alcantarillado Sanitario para la
población de Santa Cruz.

PRINCIPIOS GENERALES
Las estructuras hidráulicas destinadas a la captación y evacuación de las aguas pluviales
deben ser proyectadas y construidas para:
a) Permitir una rápida evacuación del agua pluvial de vías públicas.
b) Evitar la formación de caudales excesivos en las calzadas.
c) Evitar la invasión de aguas pluviales a propiedades públicas y privadas.
d) Evitar el estancamiento de aguas en vías de circulación.
e) Evitar la paralización del tráfico tanto vehicular como peatonal durante una precipitación
pluvial intensa.
f) Evitar la interconexión con los sistemas de evacuación de aguas residuales.

Componentes de un sistema de alcantarillado pluvial.-

Un sistema de alcantarillado pluvial está constituido por los siguientes componentes:

 Conjunto cordón – cuneta.

 Boca de tormenta.
UNIVERSIDAD AUTÓNOMA “JUAN MISAEL SARACHO” INGENIERÍA SANITARIA II – CIV 432
FACULTAD DE CIENCIAS Y TECNOLOGÍA
CARRERA DE INGENIERÍA CIVIL

 Cámara de conexión.
 Tubería de conexión.
 Cámara de inspección.
 Colectores secundarios.
 Colector principal.

a) Cordón de acera.- Pieza de hormigón destinada a separar la calzada de la acera

conformando de esta manera la cuneta longitudinalmente.

b) Cuneta.- Canal de sección triangular que se forma entre el cordón y la calzada, destinada
a conducir las aguas superficiales hacia las bocas de tormenta.

c) Boca de tormenta.- Estructura hidráulica destinada a captar las aguas superficiales, que
cosiste en una cámara de mampostería de piedra u hormigón, ubicada bajo la acera o bajo la
cuneta.
d) Cámara de conexión.- Cámara de mampostería de piedra u hormigón que recibe las
aguas pluviales captadas por la rejilla de la boca de tormenta.
e) Tubería de conexión.- Es la tubería destinada a conectar la boca de tormenta con una
cámara de inspección.
f) Cámara de inspección.- Cámara de mampostería de piedra o concreto que une los
diferentes tramos de colectores o recibe las tuberías de conexión de las bocas de tormenta.
g) Colectores secundarios.- Tuberías que conducen la contribución del curso de agua
afluente y queda ubicada en el fondo de un valle secundario de la cuenca de drenaje.

h) Colector principal.- Tuberías que conducen la contribución del curso principal de agua y
queda ubicada en el fondo de un valle principal de la cuenca de drenaje.

TIEMPO DE CONCENTRACION
Tiempo que tarda la gota teórica de agua para ir del punto más alejado de la cuenca de
drenaje hasta el punto de concentración considerado.
El tiempo de concentración tc es la suma de entrada te y el tiempo de trayecto tp.
tc = te + tp

TIEMPO DE ENTRADA
Tiempo en minutos que tarda la gota teórica de agua para alcanzar la extremidad superior
del colector.

TIEMPO DE TRAYECTO
Tiempo que tarda la gota teórica de agua desde la entrada de lal misma en una sección
considerada gasta otra sección, este tiempo debe ser rigurosamente calculado tomando la
velocidad media del flujo en la alcantarilla.

ECUACION DE LLUVIAS
En las precipitaciones, la intensidad de lluvia en general no permanece constante durante un
período considerable de tiempo, sino que es variable.
El tiempo de duración de las precipitaciones será aquel que transcurra desde la iniciación de
la lluvia hasta que toda el área esté contribuyendo.
UNIVERSIDAD AUTÓNOMA “JUAN MISAEL SARACHO” INGENIERÍA SANITARIA II – CIV 432
FACULTAD DE CIENCIAS Y TECNOLOGÍA
CARRERA DE INGENIERÍA CIVIL

La frecuencia de las precipitaciones es el tiempo en años en que una lluvia de cierta

intensidad y duración se repite con las mismas características.
La ecuación de lluvias a emplear en la elaboración de los proyectos, deberá ajustarse a las
condiciones de cada localidad. En el caso de centros urbanos importantes, la entidad
competente deberá suministrar la mencionada ecuación.

Ecuación Intensidad.-
La ecuación intensidad, frecuencia duración en forma generalizada, tiene la expresión
siguiente:

NUMERO DE LISTA Nº = 66

ECUACION DE LA INTENSIDAD

f= 5 años

I  48 . 74 * t  0 . 80

f= frecuencia en años asumimos para el ejemplo 5 años

t= tiempo de concentración en minutos
I= intensidad en mm/h

Frecuencia de lluvias
La frecuencia es un factor determinante en la capacidad de redes de alcantarillado pluvial en
su relación con la prevención de inundaciones en vías, áreas urbanas y plazas, por los riesgos
y daños con la propiedad, daños personales y al tráfico vehicular. La elección de los periodos
de retorno de una precipitación se refiere en función a las características de protección e
importancia del área en estudio.

a) Frecuencias de 1-2 años

Se utilizan para redes de áreas urbanas y suburbanas.

b) Frecuencias de 2-5 años

Se utilizan para redes de áreas urbanas residenciales y comerciales.

c) Frecuencias de 10 años
Para colectores de 2do. orden como canalización de riachuelos.

d) Frecuencias de 20 a 50 años
Se adoptan para el diseño de obras especiales como emisarios (canalizaciones de 1er.
orden).

e) Frecuencias de 100 años

Se utilizan para ríos principales que constituyen el sistema de drenaje global de la cuenca.
En general la frecuencia de las precipitaciones debe ser balanceada entre inversión y riesgo.
En este sentido, es necesario decidir con criterio las frecuencias elegidas, muchas veces
UNIVERSIDAD AUTÓNOMA “JUAN MISAEL SARACHO” INGENIERÍA SANITARIA II – CIV 432
FACULTAD DE CIENCIAS Y TECNOLOGÍA
CARRERA DE INGENIERÍA CIVIL

dejando que los sistemas pluviales se sobrecarguen en precipitaciones excepcionales,

permitiendo así viabilizar su necesidad y financiamiento.

COEFICIENTE DE ESCURRIMIENTO
El coeficiente de escurrimiento C es la relación entre los volúmenes totales de escurrimiento
superficial y los volúmenes de precipitación durante el periodo de lluvia. En su determinación
se deben considerar las pérdidas por infiltración en el suelo y otros efectos retardadores.
La determinación de este coeficiente C, debería hacerse mediante ensayos directos,
empleando la siguiente fórmula:

C  Ci * Ai
A
Donde:
Ci = Coeficiente de escurrimiento superficial de cada sector
Ai = Área de cada sector en Ha
A = Área total de la cuenca de drenaje en Ha
Se recomienda en poblaciones rurales, adoptar para C, valores entre 0,40 y 0,60.

A tejados= 116321,21 m2

A Pavimento= 34295,58 m2

A Jardin= 5132,23 m2

 Ai  155749,02 m2

tipo Ci Ai*Ci
pavimento 0,45 15433,01
tejados 0,8 93056,97
jardín 0,25 1283,06

Ci * Ai  109773,04

 Ci * Ai
C C = 0,70
At
UNIVERSIDAD AUTÓNOMA “JUAN MISAEL SARACHO” INGENIERÍA SANITARIA II – CIV 432
FACULTAD DE CIENCIAS Y TECNOLOGÍA
CARRERA DE INGENIERÍA CIVIL

METODOS DE CÁLCULO DE CAUDALES DE PROYECTO

El método de cálculo recomendado es el método racional cuya ecuación tiene la siguiente
expresión:

Q = 2.78*C* i *A

Donde:

Q = Caudal que escurre superficialmente en l/s

C = Coeficiente adimensional de escurrimiento superficial que depende de las características
físicas de la cuenca
i = Intensidad media de la lluvia en l/s/Ha
A = Área de la cuenca en Ha

El método racional tiene como concepto básico que el caudal máximo Q (caudal de proyecto)
para una pequeña cuenca de drenaje, ocurre cuando toda la cuenca está contribuyendo y
que éste es una fracción de la precipitación media, bajo las siguientes hipótesis:

a) El caudal máximo Q en cualquier punto, es una función directa de la intensidad media de

la
lluvia i, durante el tiempo de concentración para aquel punto.

b) La frecuencia del caudal máximo es la misma que la frecuencia media de la lluvia.

c) El tiempo de concentración Tc está implícito en la determinación de la intensidad media de

la lluvia y en vista de la estipulación antes mencionada "cuando toda la cuenca está
contribuyendo", así el tiempo de concentración se iguala al tiempo de duración de la lluvia.

UBICACION DE BOCAS DE TORMENTA

Las bocas de tormenta serán ubicadas en los puntos de captación de aguas superficiales, en
los puntos bajos de las cunetas y en cualquier otro lugar donde se verifique la acumulación
de aguas superficiales.

CAMARAS DE CONEXION Y CAMARAS DE INSPECCION

La cámara de conexión será instalada para recibir las conexiones de las bocas de tormenta.
Cuando no hubiera posibilidad de limpieza y desobstrucción a través de los colectores y de
las bocas de tormenta, será obligatoria la instalación de cámaras de inspección.
Es recomendable la instalación de cámaras de inspección en las redes de alcantarillado
pluvial, además de lo señalado anteriormente, en los siguientes casos:

a) Cambio de dirección.
b) Cambio de pendiente.
c) Cambio de diámetro.
d) En la convergencia de más de dos colectores.
e) En puntos de caída de los colectores.
UNIVERSIDAD AUTÓNOMA “JUAN MISAEL SARACHO” INGENIERÍA SANITARIA II – CIV 432
FACULTAD DE CIENCIAS Y TECNOLOGÍA
CARRERA DE INGENIERÍA CIVIL

La distancia máxima entre cámaras será como en el caso del alcantarillado sanitario, función
de los equipos de limpieza que se disponen o proyectan ser usados a la misma distancia que
el sanitario.

DIMENSIONAMIENTO DE COLECTORES DE AGUAS PLUVIALES

TIPOS DE SECCION ADMITIDOS
Para conductos de dimensión interna hasta 1,20 m es recomendable el empleo de una
sección circular, sin embargo, si la entidad competente lo juzga conveniente podrá empelar
esta sección hasta un diámetro de 2,0 m.
En las áreas urbanas no se admitirán canalizaciones abiertas.

DIMENSIONES MINIMAS DE LOS COLECTORES

El diámetro nominal mínimo permitido en redes de sistemas de recolección y evacuación de
aguas de lluvia es de 200 mm. Sin embargo, en casos especiales, y con plena justificación
por parte del proyectista, puede reducirse en los tramos iniciales a 150 mm.

ALTURA DE TIRANTE DE AGUA A CONSIDERAR EN EL PROYECTO

La altura de tirante de agua a considerar en el dimensionamiento de conductos circulares,
será la correspondiente a sección plena. Las tuberías serán normalmente dimensionadas para
funcionar como conductos libres sin presión.

PROFUNDIDAD MAXIMA DE LOS COLECTORES

La profundidad de las zanjas en que se instalarán los colectores no podrá exceder los 6,00 m,
desde el nivel de terreno hasta el nivel inferior de la base de apoyo del colector.

4. –CONCLUSIONES.-

 Los criterios más importantes en el diseño de la red pluvial son: ubicar

adecuadamente los sumideros para evitar la formación de caudales excesivos en las
calzadas y permitir una rápida evacuación del agua pluvial de vías públicas (evitando
así inundaciones y molestias al tráfico vehicular y peatonal), el diseño de las tuberías
debe realizarse a tubo lleno, la velocidad no debe ser menor a 0,6 m/seg ni tampoco
mayor a 5 m/seg para evitar la erosión.

 El coeficiente utilizado en el proyecto es de 0.67, tomando en cuenta el concepto de

coeficiente ponderado, que toma en cuenta los distintos tipos de superficies por
donde escurre el agua pluvial.

 Para diseñar el sistema de alcantarillado pluvial se consideró que no existían

conexiones domiciliarias (lo ideal sería la conexión domiciliaria), y no se colocaron
colectores en todas las cuadras, el motivo de éstas consideraciones es de aminorar
el costo para así tener un proyecto económicamente factible.

 La pendiente mínima será aquella que genere una velocidad mínima (0.6 m/seg) en la
tubería, la pendiente máxima será la que produzca la velocidad máxima (5 m/seg)
UNIVERSIDAD AUTÓNOMA “JUAN MISAEL SARACHO” INGENIERÍA SANITARIA II – CIV 432
FACULTAD DE CIENCIAS Y TECNOLOGÍA
CARRERA DE INGENIERÍA CIVIL

 La realización de este proyecto nos permite conocer y tener una visión más amplia de
los factores y parámetros que intervienen en el diseño de una red de alcantarillado
pluvial, notando además que la experiencia y el buen criterio son importantes a la
hora de diseñar.
