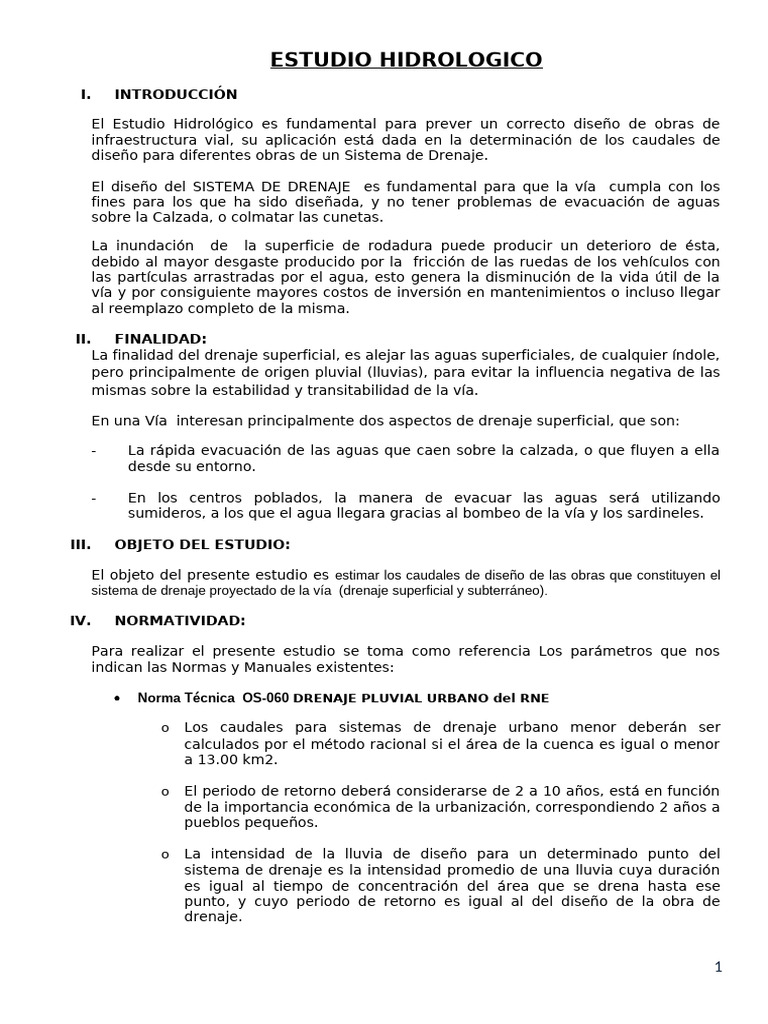

ESTUDIO HIDROLOGICO
I. INTRODUCCIÓN
El Estudio Hidrológico es fundamental para prever un correcto diseño de obras de
infraestructura vial, su aplicación está dada en la determinación de los caudales de
diseño para diferentes obras de un Sistema de Drenaje.
El diseño del SISTEMA DE DRENAJE es fundamental para que la vía cumpla con los
fines para los que ha sido diseñada, y no tener problemas de evacuación de aguas
sobre la Calzada, o colmatar las cunetas.
La inundación de la superficie de rodadura puede producir un deterioro de ésta,
debido al mayor desgaste producido por la fricción de las ruedas de los vehículos con
las partículas arrastradas por el agua, esto genera la disminución de la vida útil de la
vía y por consiguiente mayores costos de inversión en mantenimientos o incluso llegar
al reemplazo completo de la misma.
II. FINALIDAD:
La finalidad del drenaje superficial, es alejar las aguas superficiales, de cualquier índole,
pero principalmente de origen pluvial (lluvias), para evitar la influencia negativa de las
mismas sobre la estabilidad y transitabilidad de la vía.
En una Vía interesan principalmente dos aspectos de drenaje superficial, que son:
- La rápida evacuación de las aguas que caen sobre la calzada, o que fluyen a ella
desde su entorno.
- En los centros poblados, la manera de evacuar las aguas será utilizando
sumideros, a los que el agua llegara gracias al bombeo de la vía y los sardineles.
III. OBJETO DEL ESTUDIO:
El objeto del presente estudio es estimar los caudales de diseño de las obras que constituyen el
sistema de drenaje proyectado de la vía (drenaje superficial y subterráneo).
IV. NORMATIVIDAD:
Para realizar el presente estudio se toma como referencia Los parámetros que nos
indican las Normas y Manuales existentes:
Norma Técnica OS-060 DRENAJE PLUVIAL URBANO del RNE
o Los caudales para sistemas de drenaje urbano menor deberán ser
calculados por el método racional si el área de la cuenca es igual o menor
a 13.00 km2.
o El periodo de retorno deberá considerarse de 2 a 10 años, está en función
de la importancia económica de la urbanización, correspondiendo 2 años a
pueblos pequeños.
o La intensidad de la lluvia de diseño para un determinado punto del
sistema de drenaje es la intensidad promedio de una lluvia cuya duración
es igual al tiempo de concentración del área que se drena hasta ese
punto, y cuyo periodo de retorno es igual al del diseño de la obra de
drenaje.
1
o En ningún caso el tiempo de concentración debe ser menor a 10 minutos.
El Reglamento Nacional de Gestión de Infraestructura Vial aprobado mediante Decreto
Supremo Nº 034 – 2008 – MTC dispone entre otros la implementación del Manual de
Hidrología, Hidráulica y Drenaje
o La información hidrológica y meteorológica a utilizar en el estudio deberá
ser proporcionada por el Servicio Nacional de Meteorología e hidrología
(SENAMHI), entidad que es el ente rector de las actividades
hidrometeorológicas en el país. En lugares en que no se cuenta con la
información del SENAMHI, y de ser el caso se recabará información de
entidades encargadas de la administración de los recursos hídricos del
lugar, previa verificación de la calidad de la información.
o La representatividad, calidad, extensión y consistencia de los datos es
primordial para el inicio del estudio hidrológico, por ello, se recomienda
contar con un mínimo de 25 años de registro que permita a partir de esta
información histórica la predicción de eventos futuros con el objetivo que
los resultados sean confiables, asimismo dichainformación deberá incluir
los años en que se han registrado los eventos del fenómeno “El Niño”, sin
embargo dado que durante el evento del fenómeno del niño la
información no es medida ya quenormalmente se estiman valores
extraordinarios, esta informacióndebe ser evaluada de tal manera que no
se originensobredimensionamientos en las obras.
o Indiscutiblemente, la información hidrológica y/o
hidrometeorológicasbásica para la realización del estudio correspondiente,
deberá serrepresentativa del área en dónde se emplaza el proyecto vial
V. CONSIDERACIONES PREVIAS
a) Precipitación:
La Región Cusco alcanza los 787.94 mm, En general la distribución de la
precipitación a lo largo del año es marcadamente diferente, presentándose
dos períodos de lluvias claramente diferenciados, un período "seco" largo,
que coincide con los meses Abril a Setiembre; y un período “lluvioso" corto,
que se da entre Octubre y Marzo.
b) Temperatura:
estas temperaturas son características en alturas que varían de 3000 a4500
m.s.n.m
c) Clima:
2
VI. INFORMACIÓN HIDROMETEREOLOGICA DE LA ZONA
Siendo la zona un lugar sin desarrollo científico, no se cuenta con ningún tipo de
información Hidrometeorológicas de la zona por no existir ninguna estación para
realizar las mediciones correspondientes.
La información Meteorológica se ha obtenido básicamente del SENAMHI, en
principio la recopilación de la información ha sido la correspondiente a las
precipitacionespluviales anuales de las estaciones del entorno tales como la de
Kayra, estación contrastable y con buena información registral adecuada y al
detalle, tiene registros en hojas pluviométricas, y con una longitud registral de 36
años.
Datos Generales:
De los datos cartográficos y meteorológicos correspondiente a las cuencas para
este proyecto se determinó las características generales de la cuenca del
estudio, siendo las siguientes.
CUADRO 04.04.02
Estación
Coordenadas Altitud Clima
Meteorológica
3219.00
Est. Kayra Latitud 13° 25´ Longitud 71° 52 Templado - Frío
msnm
Fuente: Senahmi
VII. DETERMINACION DE CAUDALES DE DISEÑO METODO RACIONAL
C . IT . A
Q=
DONDE: 3.6
Q: gasto en m3/seg
3
A: área en Km2.
C: coeficiente de escorrentía
I: intensidad para el periodo de retorno de diseño (mm/h)
a) DETERMINACION DEL AREA DE LA CUENCA:
Para este proyecto se está planteando sumideros en la vía
En la figura se puede apreciar tanto el sentido del flujo como las áreas de aporte
hídrico; dichas áreas se calcularon utilizando como ayuda el software CIVIL 3D:
AREA DE LA
CUENCA
AREA DE CUENCA
AREA: 29,017.71 m2 0.029 Km2
LONGITUD: 288.27 m
b) PENDIENTE MEDIA DE LA CUENCA:
n
D ∑i=1 li
Sc=
Según el criterio de Alvord, se tiene: A
4
Dónde: Sc = Pendiente promedio de la cuenca.
L = Longitud entre cotas.
D = Desnivel entre cotas.
A = Área de la cuenca.
Las cotas de referencia son:
PUNTO MAS ALTO 3304
PUNTO MAS BAJO 3264
DIFERENCIA COTAS 40
DIST ENTRE COTAS 288.27
PENDIENTE DE LA CUENCA:
Sc = 39.74%
c) COEFICIENTE DE ESCORRENTÍA:
( ∑ Ai C i )
C=
(∑ A i )
Para un periodo de retorno de 10 años se tiene los siguientes coeficientes de
escorrentía:
Pavimento de concreto 0.90
Veredas 0.85
Techos y azoteas 0.95
Césped, suelo arcilloso, pronunciado (> 7 % de pendiente) 0.35
ELEMENTO AREA m2 COEFICIENTEAREA * COEF
TECHOS Y AZOTEAS 16,783.32 0.75 12,587.49
AREAS LIBRES 12,234.39 0.15 1,835.16
TOTAL 29,017.71 14,422.65
COEF DE ESCORRENTIA 0.50
d) TIEMPO DE CONCENTRACIÓN:
Según la fórmula de la FAD (Federal Aviation Administration).
0 . 7035 (1 . 1−C )∗L0 .50
Tc=
S 0 .333
5
Dónde: Tc = Tiempo de concentración (minutos).
L = Longitud del curso de agua desde aguas arriba hasta el punto en
estudio
S = Pendiente promedio de la cuenca
C = Coeficiente de escorrentía
ELEMENTO
LONGITUD DEL CURSO 288.27
PENDIENTE PROM CUENCA 0.39737
COEF DE ESCORRENTIA 0.50
TIEMPO
CONCENTRACION 10
e) CÁLCULO DE LA INTENSIDAD:
I) ANALISIS DE TORMENTAS
Las precipitaciones que se producen en la zona de estudio son de origen orográfico y se
caracterizan por tener fuertes intensidades, es así que en los meses de octubre a marzo se
presentan en forma progresiva y continua, comprenden las estaciones de primavera y
verano, mientras que en los meses de Abril a Septiembre existe casi una ausencia total de
lluvias, esto entre las estaciones de otoño e invierno. Para realizar el análisis de
precipitaciones se utilizaron los registros del Observatorio Meteorológico ubicado en el sector
de Kayra, debido a que la zona del proyecto pertenece a la misma Cuenca Hidrográfica.
6
REGISTRO HIDROMETEREOLOGICO - ESTACION KAYRA
PRECIPITACION MENSUAL ACUMULADA
LATITUD: 13º 33' LONGITUD: 71º 52' ALTITUD: 3,219 m.s.n.m.
ORD AÑO ENE FEB MAR ABR MAY JUN JUL AGO SET OCT NOV DIC ANUAL
1 1965 98.00 102.00 112.40 88.00 5.80 0.00 0.40 1.00 30.60 58.30 41.00 129.70 667.2
2 1966 95.00 161.10 98.30 18.30 19.80 0.00 0.00 1.70 31.90 59.70 63.70 64.50 614.0
3 1967 65.70 117.90 140.90 19.00 1.80 0.60 11.00 19.00 32.10 70.50 57.20 125.60 661.3
4 1968 135.40 118.30 85.00 34.60 6.30 5.30 30.90 8.60 16.30 30.10 54.70 72.90 598.4
5 1969 144.40 77.80 88.30 16.80 2.90 3.30 7.20 3.90 22.80 29.80 54.70 72.90 524.8
6 1970 190.60 121.50 132.50 86.40 2.30 1.00 3.70 3.40 42.10 46.10 48.20 177.40 855.2
7 1971 128.90 161.60 83.60 40.00 1.50 0.10 0.00 5.70 3.50 55.70 51.00 127.50 659.1
8 1972 192.10 66.80 57.20 29.70 3.40 0.00 6.50 27.30 12.20 7.90 50.20 100.20 553.5
9 1973 221.20 120.50 99.60 75.20 14.00 0.00 9.10 11.80 14.50 65.10 88.80 96.50 816.3
10 1974 102.50 157.70 121.50 34.50 3.60 8.20 1.00 34.60 5.90 43.30 60.90 108.00 681.7
11 1975 124.70 131.00 55.30 66.80 22.50 0.70 0.30 0.60 51.10 47.50 51.00 170.10 721.6
12 1976 119.60 83.10 123.10 42.90 13.00 8.70 0.70 2.50 26.80 25.30 47.80 66.80 560.3
13 1977 116.70 122.80 69.30 47.60 7.90 0.00 4.40 0.00 29.90 65.00 71.50 78.00 613.1
14 1978 175.40 124.70 88.50 48.70 11.40 0.00 3.40 0.00 13.70 12.30 86.70 118.00 682.8
15 1979 101.10 131.60 108.80 46.80 6.20 0.00 0.90 8.10 11.50 18.40 85.60 81.80 600.8
16 1980 106.20 126.40 135.00 23.20 3.70 0.00 5.30 0.60 12.60 62.90 60.20 83.10 619.2
17 1981 225.40 80.80 124.40 57.20 1.80 3.90 0.00 9.80 45.90 108.90 120.80 144.30 923.2
18 1982 178.90 115.50 143.10 58.80 0.00 9.20 3.40 4.90 14.00 37.90 122.50 98.60 786.8
19 1983 128.40 84.00 54.50 23.50 3.40 6.20 0.50 0.90 5.50 26.00 44.30 100.50 477.7
20 1984 198.60 142.40 71.00 82.80 0.00 1.30 1.30 11.40 4.20 114.60 69.40 103.10 800.1
21 1985 129.10 119.40 74.20 33.20 15.60 11.60 0.90 0.00 43.30 60.80 116.50 122.40 727.0
22 1986 76.40 86.20 125.70 65.50 6.20 0.00 1.80 4.20 7.50 17.30 69.60 102.70 563.1
23 1987 223.30 88.40 48.60 13.10 2.10 1.30 9.20 0.00 8.20 26.50 101.80 107.60 630.1 AÑO 1
24 1988 163.80 84.30 166.50 108.90 4.60 0.00 0.00 0.00 9.90 36.20 47.60 113.70 735.5 AÑO 2
25 1989 151.40 126.80 119.30 39.60 9.40 9.10 0.00 6.10 30.70 48.70 60.70 88.50 690.3 AÑO 3
26 1990 168.00 90.40 60.70 47.40 7.50 31.80 0.00 5.80 12.80 73.70 93.80 66.50 658.4 AÑO 4
27 1991 90.10 163.60 105.20 49.60 11.00 5.10 1.50 0.00 21.40 49.30 72.20 112.00 681.0 AÑO 5
28 1992 107.10 102.40 104.00 14.90 0.00 19.40 0.00 21.40 8.00 50.70 117.40 57.00 602.3 AÑO 6
29 1993 206.70 104.50 76.20 19.60 46.60 0.00 2.70 6.90 18.00 46.20 111.90 201.50 840.8 AÑO 7
30 1994 177.20 163.90 173.90 45.50 11.80 0.00 0.00 0.00 25.70 40.20 40.50 116.60 795.3 AÑO 8
31 1995 122.00 94.80 94.40 17.80 0.00 0.00 0.60 1.20 28.80 26.70 70.20 102.60 559.1 AÑO 9
32 1996 131.90 98.00 70.50 32.30 11.00 0.00 0.00 6.30 19.60 58.40 49.00 133.20 610.2 AÑO 10
33 1997 123.30 127.70 104.80 31.00 4.80 0.00 0.00 7.10 12.30 44.40 200.40 148.40 804.2 AÑO 11
34 1998 116.30 176.10 22.60 31.00 1.60 1.90 0.00 1.60 6.80 38.30 45.20 58.90 500.3 AÑO 12
35 1999 90.20 91.50 92.00 42.80 1.30 3.40 1.00 0.00 43.10 18.40 39.70 119.50 542.9 AÑO 13
36 2000 197.40 141.50 119.50 10.90 2.60 5.80 2.70 6.60 10.70 49.30 27.00 82.00 656.0 AÑO 14
37 2001 79.30 194.70 170.40 36.40 11.50 0.00 17.40 10.20 20.10 19.90 92.60 89.40 741.9 AÑO 15
38 2002 134.50 184.60 112.70 21.60 16.20 2.50 27.10 3.50 10.30 78.70 97.80 132.40 821.9 AÑO 16
39 2003 163.90 132.40 147.90 56.50 2.00 6.40 0.00 21.30 3.70 34.60 23.10 123.80 715.6 AÑO 17
40 2004 173.70 125.80 66.50 20.20 2.40 20.50 12.00 9.00 21.70 25.60 60.90 87.90 626.2 AÑO 18
41 2005 203.40 155.50 145.90 40.90 0.20 4.90 0.00 10.50 4.50 39.10 59.30 102.50 766.7 AÑO 19
42 2006 140.80 58.70 107.30 93.60 5.80 0.00 4.00 0.00 7.50 72.50 67.80 147.20 705.2 AÑO 20
43 2007 108.80 109.20 64.40 7.60 8.70 2.10 0.00 0.00 1.00 48.70 74.00 88.40 512.9 AÑO 21
44 2008 102.70 113.20 66.20 11.40 8.70 2.10 0.00 3.90 13.90 51.70 76.40 144.40 594.6 AÑO 22
45 2009 113.80 111.90 79.10 21.30 5.30 0.00 3.30 0.70 15.10 8.30 88.70 80.30 527.8 AÑO 23
46 2010 271.10 148.70 147.40 18.20 1.30 0.00 1.40 4.70 5.50 63.50 40.00 172.40 874.2 AÑO 24
47 2011 104.80 179.30 131.90 67.60 3.90 0.00 6.90 0.00 40.40 38.20 60.20 102.20 735.4 AÑO 25
6719.8 5721.0 4790.1 1939.2 333.4 176.4 182.5 286.8 877.6 2151.2 3334.5 5123.5 31636.0
N° DATOS 47.0 47.0 47.0 47.0 47.0 47.0 47.0 47.0 47.0 47.0 47.0 47.0 47.0 MINIMO 25 AÑOS SEGÚN MTC
MEDIA 143.0 121.7 101.9 41.3 7.1 3.8 3.9 6.1 18.7 45.8 70.9 109.0 673.1
DES.EST. 46.6 32.5 35.0 24.4 8.0 6.3 6.6 7.6 13.1 22.9 31.5 32.6 108.8
MIN. 65.7 58.7 22.6 7.6 0.0 0.0 0.0 0.0 1.0 7.9 23.1 57.0 477.7
MAX. 271.1 194.7 173.9 108.9 46.6 31.8 30.9 34.6 51.1 114.6 200.4 201.5 923.2
7
Para el análisis de Tormentas se utilizaron los registros de precipitaciones correspondientes al
intervalo de años 1987 al 2011,
Con estos datos de altura de precipitación anual, se procede a determinar la altura de
precipitación diaria y así calcular las intensidades de lluvia.
INTENSIDAD
Cantidad de agua caída por unidad de tiempo, siendo muy importante la altura máxima de
agua caída por unidad de tiempo.Su expresión:
I=P/t
I m = Intensidad máxima (mm / h)
P=Precipitacióndealturadeagua(mm)
t =Tiempo(horas)
DURACION
Esundeterminadoperiododetiempo,enminutosuhoras,dentrodeltotal
queduralatormentaquecorrespondealtiempoquetranscurreentreélcomienzoyfindela tormenta.
A continuación se presentan los cálculos de Intensidades Máximas para diferentes duraciones
para un periodo de 25 años de registros.
I : CALCULO DE LA DURACION
Precipitación Precipitación Diaria Intensidades en milimetros/hora
ITEM AÑO
Anual en mm en mm 05 min. 15 min. 30 min. 60 min. 120 min.
1 1987 630.1 5.251 63.01 21.00 10.50 5.25 2.63
2 1988 735.5 6.129 73.55 24.52 12.26 6.13 3.06
3 1989 690.3 5.753 69.03 23.01 11.51 5.75 2.88
4 1990 658.4 5.487 65.84 21.95 10.97 5.49 2.74
5 1991 681.0 5.675 68.10 22.70 11.35 5.68 2.84
6 1992 602.3 5.019 60.23 20.08 10.04 5.02 2.51
7 1993 840.8 7.007 84.08 28.03 14.01 7.01 3.50
8 1994 795.3 6.628 79.53 26.51 13.26 6.63 3.31
9 1995 559.1 4.659 55.91 18.64 9.32 4.66 2.33
10 1996 610.2 5.085 61.02 20.34 10.17 5.09 2.54
11 1997 804.2 6.702 80.42 26.81 13.40 6.70 3.35
12 1998 500.3 4.169 50.03 16.68 8.34 4.17 2.08
13 1999 542.9 4.524 54.29 18.10 9.05 4.52 2.26
14 2000 656.0 5.467 65.60 21.87 10.93 5.47 2.73
15 2001 741.9 6.183 74.19 24.73 12.37 6.18 3.09
16 2002 821.9 6.849 82.19 27.40 13.70 6.85 3.42
17 2003 715.6 5.963 71.56 23.85 11.93 5.96 2.98
18 2004 626.2 5.218 62.62 20.87 10.44 5.22 2.61
19 2005 766.7 6.389 76.67 25.56 12.78 6.39 3.19
20 2006 705.2 5.877 70.52 23.51 11.75 5.88 2.94
21 2007 512.9 4.274 51.29 17.10 8.55 4.27 2.14
22 2008 594.6 4.955 59.46 19.82 9.91 4.96 2.48
23 2009 527.8 4.398 52.78 17.59 8.80 4.40 2.20
24 2010 874.2 7.285 87.42 29.14 14.57 7.29 3.64
25 2011 735.4 6.128 73.54 24.51 12.26 6.13 3.06
8
Curvas Intensidad-Duración-Período de Retorno
(i-d-T)
• Procedimiento
– Identificar las tormentas más cuantiosas de la región por año para diferentes
duraciones.( cuadro anterior)
– Calcular las intensidades de la lluvia para cada duración y para cada año y
ordenar las intensidades en forma decreciente.
II : Curvas IDT Intensidad-Duración-Período de Retorno
duracion en minutos
NºO ORDEN T en años
5 15 30 60 120
1 26 87.42 29.14 14.57 7.29 3.64
2 13 84.08 28.03 14.01 7.01 3.50
3 9 82.19 27.40 13.70 6.85 3.42
4 7 80.42 26.81 13.40 6.70 3.35
5 5 79.53 26.51 13.26 6.63 3.31
6 4 76.67 25.56 12.78 6.39 3.19
7 4 74.19 24.73 12.37 6.18 3.09
8 3 73.55 24.52 12.26 6.13 3.06
9 3 73.54 24.51 12.26 6.13 3.06
10 3 71.56 23.85 11.93 5.96 2.98
11 2 70.52 23.51 11.75 5.88 2.94
12 2 69.03 23.01 11.51 5.75 2.88
13 2 68.10 22.70 11.35 5.68 2.84
14 2 65.84 21.95 10.97 5.49 2.74
15 2 65.60 21.87 10.93 5.47 2.73
16 2 63.01 21.00 10.50 5.25 2.63
17 2 62.62 20.87 10.44 5.22 2.61
18 1 61.02 20.34 10.17 5.09 2.54
19 1 60.23 20.08 10.04 5.02 2.51
20 1 59.46 19.82 9.91 4.96 2.48
21 1 55.91 18.64 9.32 4.66 2.33
22 1 54.29 18.10 9.05 4.52 2.26
23 1 52.78 17.59 8.80 4.40 2.20
24 1 51.29 17.10 8.55 4.27 2.14
25 1 50.03 16.68 8.34 4.17 2.08
T=(n+1)/m
“n”=25, “m” varía de 1 a 25
– En seguida se realiza la correlación para obtener las constantes de la ecuación (a 1,
a2 y a0)resolviendo el siguiente sistema de ecuaciones:
9
INTENSIDADES
III CORRELACIONES IDT
I II III
Log duracion Log (II * III) (I * III)
N log T
min Intens idades
x2 x1 y x1y x2y x12 x22 x1*x2
1 0.69897000 1.41497335 1.94161080 2.74732754 1.35712771 2.00214958 0.48855907 0.98902393
2 0.69897000 1.11394335 1.92469270 2.14399864 1.34530247 1.24086979 0.48855907 0.77861299
3 0.69897000 0.93785209 1.91481898 1.79581699 1.33840103 0.87956655 0.48855907 0.65553048
4 0.69897000 0.81291336 1.90536407 1.54889590 1.33179233 0.66082813 0.48855907 0.56820205
5 0.69897000 0.71600334 1.90053098 1.36078654 1.32841415 0.51266079 0.48855907 0.50046486
6 0.69897000 0.63682210 1.88462546 1.20017114 1.31729667 0.40554238 0.48855907 0.44511954
7 0.69897000 0.56987531 1.87034537 1.06586364 1.30731531 0.32475787 0.48855907 0.39832575
8 0.69897000 0.51188336 1.86658268 0.95547261 1.30468530 0.26202458 0.48855907 0.35779112
9 0.69897000 0.46073084 1.86652363 0.85996500 1.30464403 0.21227291 0.48855907 0.32203704
10 0.69897000 0.41497335 1.85467033 0.76963876 1.29635893 0.17220288 0.48855907 0.29005392
11 5min 0.69897000 0.37358066 1.84831230 0.69049374 1.29191486 0.13956251 0.48855907 0.26112168
12 0.69897000 0.33579210 1.83903787 0.61753439 1.28543231 0.11275634 0.48855907 0.23470861
13 0.69897000 0.30103000 1.83314711 0.55183227 1.28131484 0.09061906 0.48855907 0.21041094
14 0.69897000 0.26884531 1.81848982 0.48889246 1.27106984 0.07227780 0.48855907 0.18791481
15 0.69897000 0.23888209 1.81690384 0.43402578 1.26996128 0.05706465 0.48855907 0.16697141
16 0.69897000 0.21085337 1.79940948 0.37941154 1.25773325 0.04445914 0.48855907 0.14738018
17 0.69897000 0.18452443 1.79671306 0.33153745 1.25584854 0.03404926 0.48855907 0.12897704
18 0.69897000 0.15970084 1.78547220 0.28514142 1.24799151 0.02550436 0.48855907 0.11162610
19 0.69897000 0.13621975 1.77981286 0.24244566 1.24403580 0.01855582 0.48855907 0.09521352
20 0.69897000 0.11394335 1.77422490 0.20216113 1.24012999 0.01298309 0.48855907 0.07964299
21 0.69897000 0.09275405 1.74748949 0.16208673 1.22144274 0.00860331 0.48855907 0.06483230
22 0.69897000 0.07255067 1.73471984 0.12585508 1.21251714 0.00526360 0.48855907 0.05071074
23 0.69897000 0.05324551 1.72246939 0.09171376 1.20395443 0.00283508 0.48855907 0.03721702
24 0.69897000 0.03476211 1.71003270 0.05944434 1.19526156 0.00120840 0.48855907 0.02429767
25 0.69897000 0.01703334 1.69923050 0.02894357 1.18771115 0.00029013 0.48855907 0.01190579
26 1.17609126 1.41497335 1.46448955 2.07221368 1.72237336 2.00214958 1.38319065 1.66413779
27 1.17609126 1.11394335 1.44757145 1.61251259 1.70247613 1.24086979 1.38319065 1.31009904
28 1.17609126 0.93785209 1.43769773 1.34834782 1.69086373 0.87956655 1.38319065 1.10299965
29 1.17609126 0.81291336 1.42824281 1.16103766 1.67974389 0.66082813 1.38319065 0.95606029
30 1.17609126 0.71600334 1.42340973 1.01916612 1.67405974 0.51266079 1.38319065 0.84208527
31 1.17609126 0.63682210 1.40750421 0.89632978 1.65535340 0.40554238 1.38319065 0.74896090
32 1.17609126 0.56987531 1.39322412 0.79396402 1.63855871 0.32475787 1.38319065 0.67022537
33 1.17609126 0.51188336 1.38946142 0.71124218 1.63413343 0.26202458 1.38319065 0.60202155
34 1.17609126 0.46073084 1.38940237 0.64014052 1.63406398 0.21227291 1.38319065 0.54186151
15 min
35 1.17609126 0.41497335 1.37754908 0.57164615 1.62012343 0.17220288 1.38319065 0.48804653
36 1.17609126 0.37358066 1.37119105 0.51225046 1.61264581 0.13956251 1.38319065 0.43936495
37 1.17609126 0.33579210 1.36191662 0.45732084 1.60173823 0.11275634 1.38319065 0.39492216
38 1.17609126 0.30103000 1.35602586 0.40820446 1.59481016 0.09061906 1.38319065 0.35403875
39 1.17609126 0.26884531 1.34136857 0.36062065 1.57757185 0.07227780 1.38319065 0.31618662
40 1.17609126 0.23888209 1.33978258 0.32005006 1.57570659 0.05706465 1.38319065 0.28094714
41 1.17609126 0.21085337 1.32228822 0.27880892 1.55513162 0.04445914 1.38319065 0.24798280
42 1.17609126 0.18452443 1.31959181 0.24349692 1.55196039 0.03404926 1.38319065 0.21701757
43 1.17609126 0.15970084 1.30835095 0.20894475 1.53874011 0.02550436 1.38319065 0.18782277
44 1.17609126 0.13621975 1.30269161 0.17745232 1.53208421 0.01855582 1.38319065 0.16020685
45 1.17609126 0.11394335 1.29710365 0.14779634 1.52551227 0.01298309 1.38319065 0.13400778
46 1.17609126 0.09275405 1.27036824 0.11783180 1.49406898 0.00860331 1.38319065 0.10908723
47 1.17609126 0.07255067 1.25759859 0.09123962 1.47905071 0.00526360 1.38319065 0.08532621
48 1.17609126 0.05324551 1.24534813 0.06630920 1.46464305 0.00283508 1.38319065 0.06262158
49 1.17609126 0.03476211 1.23291144 0.04285860 1.45001637 0.00120840 1.38319065 0.04088341
50 1.17609126 0.01703334 1.22210925 0.02081660 1.43731200 0.00029013 1.38319065 0.02003276
51 1.47712125 1.41497335 1.16345955 1.64626426 1.71857083 2.00214958 2.18188720 2.09008721
52 1.47712125 1.11394335 1.14654145 1.27718223 1.69358075 1.24086979 2.18188720 1.64542940
53 1.47712125 0.93785209 1.13666773 1.06602621 1.67899606 0.87956655 2.18188720 1.38532126
54 1.47712125 0.81291336 1.12721282 0.91632636 1.66503001 0.66082813 2.18188720 1.20077160
55 1.47712125 0.71600334 1.12237973 0.80362764 1.65789096 0.51266079 2.18188720 1.05762376
56 1.47712125 0.63682210 1.10647421 0.70462723 1.63439658 0.40554238 2.18188720 0.94066346
57 1.47712125 0.56987531 1.09219412 0.62241446 1.61330315 0.32475787 2.18188720 0.84177493
58 1.47712125 0.51188336 1.08843143 0.55714994 1.60774519 0.26202458 2.18188720 0.75611379
59 1.47712125 0.46073084 1.08837238 0.50144672 1.60765797 0.21227291 2.18188720 0.68055531
30 min
60 1.47712125 0.41497335 1.07651908 0.44672673 1.59014922 0.17220288 2.18188720 0.61296595
61 1.47712125 0.37358066 1.07016105 0.39979148 1.58075764 0.13956251 2.18188720 0.55182394
62 1.47712125 0.33579210 1.06088662 0.35623735 1.56705818 0.11275634 2.18188720 0.49600565
63 1.47712125 0.30103000 1.05499586 0.31758540 1.55835681 0.09061906 2.18188720 0.44465780
64 1.47712125 0.26884531 1.04033857 0.27969015 1.53670622 0.07227780 2.18188720 0.39711713
65 1.47712125 0.23888209 1.03875259 0.24813939 1.53436353 0.05706465 2.18188720 0.35285781
66 1.47712125 0.21085337 1.02125823 0.21533573 1.50852224 0.04445914 2.18188720 0.31145599
67 1.47712125 0.18452443 1.01856181 0.18794953 1.50453930 0.03404926 2.18188720 0.27256495
68 1.47712125 0.15970084 1.00732095 0.16087001 1.48793519 0.02550436 2.18188720 0.23589751
69 1.47712125 0.13621975 1.00166161 0.13644609 1.47957566 0.01855582 2.18188720 0.20121308
70 1.47712125 0.11394335 0.99607365 0.11349597 1.47132157 0.01298309 2.18188720 0.16830815
71 1.47712125 0.09275405 0.96933824 0.08991005 1.43183012 0.00860331 2.18188720 0.13700898
72 1.47712125 0.07255067 0.95656859 0.06939969 1.41296780 0.00526360 2.18188720 0.10716613
73 1.47712125 0.05324551 0.94431814 0.05028070 1.39487239 0.00283508 2.18188720 0.07865008
74 1.47712125 0.03476211 0.93188145 0.03239416 1.37650189 0.00120840 2.18188720 0.05134785
75 1.47712125 0.01703334 0.92107925 0.01568906 1.36054574 0.00029013 2.18188720 0.02516031
76 1.77815125 1.41497335 0.86242956 1.22031484 1.53353019 2.00214958 3.16182187 2.51603663
77 1.77815125 1.11394335 0.84551146 0.94185187 1.50344725 1.24086979 3.16182187 1.98075976
78 1.77815125 0.93785209 0.83563773 0.78370460 1.48589028 0.87956655 3.16182187 1.66764287
79 1.77815125 0.81291336 0.82618282 0.67161505 1.46907802 0.66082813 3.16182187 1.44548290
80 1.77815125 0.71600334 0.82134974 0.58808916 1.46048406 0.51266079 3.16182187 1.27316224
81 1.77815125 0.63682210 0.80544422 0.51292468 1.43220164 0.40554238 3.16182187 1.13236601
82 1.77815125 0.56987531 0.79116413 0.45086490 1.40680948 0.32475787 3.16182187 1.01332449
83 1.77815125 0.51188336 0.78740143 0.40305769 1.40011884 0.26202458 3.16182187 0.91020604
84 1.77815125 0.46073084 0.78734238 0.36275291 1.40001384 0.21227291 3.16182187 0.81924912
1.77815125 0.41497335 0.77548909 0.32180730 1.37893689 0.17220288 3.16182187 0.73788538
60min
85
86 1.77815125 0.37358066 0.76913106 0.28733249 1.36763135 0.13956251 3.16182187 0.66428292
87 1.77815125 0.33579210 0.75985663 0.25515385 1.35114001 0.11275634 3.16182187 0.59708915
88 1.77815125 0.30103000 0.75396587 0.22696634 1.34066535 0.09061906 3.16182187 0.53527686
89 1.77815125 0.26884531 0.73930858 0.19875965 1.31460247 0.07227780 3.16182187 0.47804763
90 1.77815125 0.23888209 0.73772259 0.17622871 1.31178235 0.05706465 3.16182187 0.42476849
91 1.77815125 0.21085337 0.72022823 0.15186255 1.28067473 0.04445914 3.16182187 0.37492918
92 1.77815125 0.18452443 0.71753182 0.13240215 1.27588010 0.03404926 3.16182187 0.32811234
93 1.77815125 0.15970084 0.70629096 0.11279526 1.25589215 0.02550436 3.16182187 0.28397225
94 1.77815125 0.13621975 0.70063162 0.09543986 1.24582899 0.01855582 3.16182187 0.24221931
95 1.77815125 0.11394335 0.69504366 0.07919560 1.23589275 0.01298309 3.16182187 0.20260851
96 1.77815125 0.09275405 0.66830825 0.06198830 1.18835314 0.00860331 3.16182187 0.16493074
97 1.77815125 0.07255067 0.65553860 0.04755976 1.16564677 0.00526360 3.16182187 0.12900606
98 1.77815125 0.05324551 0.64328814 0.03425221 1.14386361 0.00283508 3.16182187 0.09467857
99 1.77815125 0.03476211 0.63085145 0.02192973 1.12174930 0.00120840 3.16182187 0.06181228
100 1.77815125 0.01703334 0.62004926 0.01056151 1.10254136 0.00029013 3.16182187 0.03028785
101 2.07918125 1.41497335 0.56139956 0.79436542 1.16725144 2.00214958 4.32299465 2.94198605
102 2.07918125 1.11394335 0.54448146 0.60652150 1.13207564 1.24086979 4.32299465 2.31609013
103 2.07918125 0.93785209 0.53460774 0.50138299 1.11154638 0.87956655 4.32299465 1.94996448
104 2.07918125 0.81291336 0.52515283 0.42690375 1.09188791 0.66082813 4.32299465 1.69019421
105 2.07918125 0.71600334 0.52031974 0.37255067 1.08183905 0.51266079 4.32299465 1.48870072
106 2.07918125 0.63682210 0.50441422 0.32122212 1.04876859 0.40554238 4.32299465 1.32406856
107 2.07918125 0.56987531 0.49013413 0.27931534 1.01907769 0.32475787 4.32299465 1.18487405
108 2.07918125 0.51188336 0.48637144 0.24896545 1.01125437 0.26202458 4.32299465 1.06429828
120 min
109 2.07918125 0.46073084 0.48631238 0.22405911 1.01113159 0.21227291 4.32299465 0.95794292
110 2.07918125 0.41497335 0.47445909 0.19688788 0.98648644 0.17220288 4.32299465 0.86280480
111 2.07918125 0.37358066 0.46810106 0.17487350 0.97326695 0.13956251 4.32299465 0.77674191
112 2.07918125 0.33579210 0.45882663 0.15407036 0.95398373 0.11275634 4.32299465 0.69817264
113 2.07918125 0.30103000 0.45293587 0.13634728 0.94173577 0.09061906 4.32299465 0.62589592
114 2.07918125 0.26884531 0.43827858 0.11782914 0.91126061 0.07227780 4.32299465 0.55897813
115 2.07918125 0.23888209 0.43669260 0.10431804 0.90796306 0.05706465 4.32299465 0.49667916
116 2.07918125 0.21085337 0.41919824 0.08838936 0.87158911 0.04445914 4.32299465 0.43840236
117 2.07918125 0.18452443 0.41650182 0.07685476 0.86598278 0.03404926 4.32299465 0.38365973
118 2.07918125 0.15970084 0.40526096 0.06472052 0.84261099 0.02550436 4.32299465 0.33204700
119 2.07918125 0.13621975 0.39960162 0.05443363 0.83084420 0.01855582 4.32299465 0.28322554
120 2.07918125 0.11394335 0.39401366 0.04489524 0.81922582 0.01298309 4.32299465 0.23690888
121 2.07918125 0.09275405 0.36727825 0.03406655 0.76363805 0.00860331 4.32299465 0.19285249
122 2.07918125 0.07255067 0.35450860 0.02571984 0.73708763 0.00526360 4.32299465 0.15084599
123 2.07918125 0.05324551 0.34225814 0.01822371 0.71161671 0.00283508 4.32299465 0.11070707
124 2.07918125 0.03476211 0.32982146 0.01146529 0.68575859 0.00120840 4.32299465 0.07227672
125 2.07918125 0.01703334 0.31901926 0.00543396 0.66329886 0.00029013 4.32299465 0.03541540
180.23788 50.91844 135.30953 57.86829 166.52741 36.49454 288.46134 73.41945
10
IV : SISTEMA DE ECUACIONES
y Na a x a x 0 1 1 2 2
( x y ) a x a ( x ) a ( x x
1 0 1 1 1
2
2 1 2 )
( x y ) a x a ( x x ) a ( x
2 0 2 1 1 2 2 2
2
)
Numero de datos
Incognitas
Logaritmos del periodo de retorno,
duracion, intensidad
respectivamente.
125 ao + 50.918 a1 + 180.238 a2 = 135.310 I
50.918 ao + 36.495 a1 + 73.419 a2 = 57.868 II
180.238 ao + 73.419 a1 + 288.461 a2 = 166.527 III
ao= 2.4533 a1= 0.1746 a2= -1.0000
V: CALCULO DE LA INTENSIDAD
i= K X Tm
dn
a0 = log K a1= m a2 = -n
k=10 a0 m= 0.175 n= 1.000
y los valores de los parametros de la ecuacion están dados:
k=102.453 = 283.9627
m= = 0.1746
n= = 1.0000
PERIODO DE RETORNO T (AÑOS) 10
TIEMPO DE CONCENTRACION d (min.) 10
i= 283.963x100,1746
10 1.0 (d en min) y (T en años)
i = 43.343 mm/h
Reemplazando los valores tenemos
C . IT . A
Q=
3.6
ELEMENTO
INTENSIDAD 43.34
AREA DE LA CUENCA 0.02902
COEF DE ESCORRENTIA 0.50
CAUDAL m3 0.174
11
12
