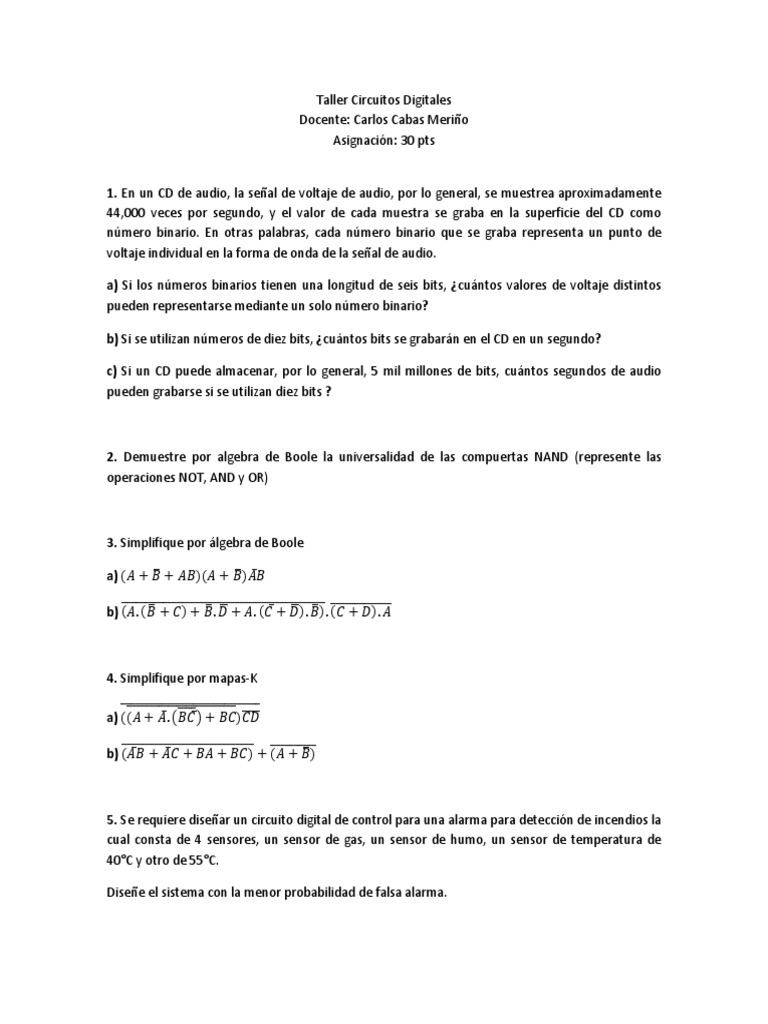

Taller Circuitos Digitales

Docente: Carlos Cabas Meriño


Asignación: 30 pts

1. En un CD de audio, la señal de voltaje de audio, por lo general, se muestrea aproximadamente


44,000 veces por segundo, y el valor de cada muestra se graba en la superficie del CD como
número binario. En otras palabras, cada número binario que se graba representa un punto de
voltaje individual en la forma de onda de la señal de audio.

a) Si los números binarios tienen una longitud de seis bits, ¿cuántos valores de voltaje distintos
pueden representarse mediante un solo número binario?

b) Si se utilizan números de diez bits, ¿cuántos bits se grabarán en el CD en un segundo?

c) Si un CD puede almacenar, por lo general, 5 mil millones de bits, cuántos segundos de audio
pueden grabarse si se utilizan diez bits ?

2. Demuestre por algebra de Boole la universalidad de las compuertas NAND (represente las
operaciones NOT, AND y OR)

3. Simplifique por álgebra de Boole

a) (𝐴 + 𝐵̅ + 𝐴𝐵)(𝐴 + 𝐵̅)𝐴̅𝐵

b) ̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
(𝐴. (𝐵̅ + 𝐶) + 𝐵̅. 𝐷 ̅ + 𝐴. (𝐶̅ + 𝐷 ̅ ). 𝐵̅). ̅̅̅̅̅̅̅̅̅̅̅̅̅
(𝐶 + 𝐷). 𝐴

4. Simplifique por mapas-K

̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
̅̅̅̅̅ ) + 𝐵𝐶 )𝐶𝐷
a) ((𝐴 + 𝐴̅. (𝐵𝐶 ̅̅̅̅

̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅̅
b) (𝐴 ̅𝐵 + 𝐴̅𝐶 + 𝐵𝐴 + 𝐵𝐶) + ̅̅̅̅̅̅̅̅̅̅
(𝐴 + 𝐵̅)

5. Se requiere diseñar un circuito digital de control para una alarma para detección de incendios la
cual consta de 4 sensores, un sensor de gas, un sensor de humo, un sensor de temperatura de
40°C y otro de 55°C.

Diseñe el sistema con la menor probabilidad de falsa alarma.


6. Dado el circuito anterior, analice y explique su funcionamiento.
