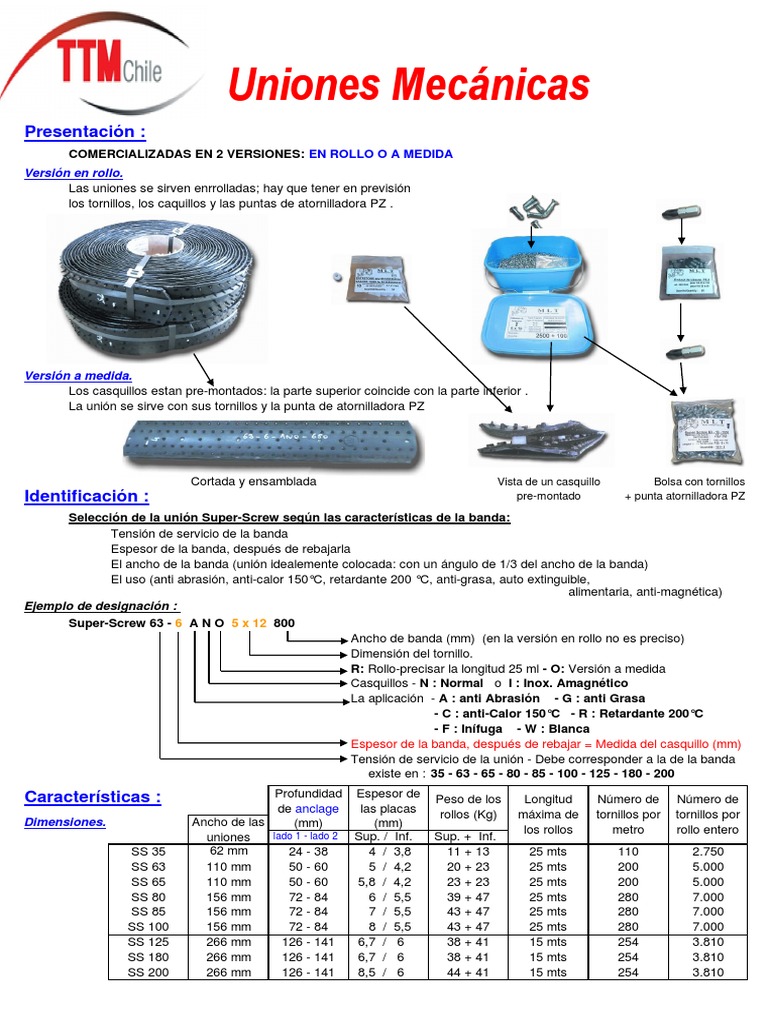

Uniones Mecánicas

Presentación :
COMERCIALIZADAS EN 2 VERSIONES: EN ROLLO O A MEDIDA
Versión en rollo.
Las uniones se sirven enrrolladas; hay que tener en previsión
los tornillos, los caquillos y las puntas de atornilladora PZ .

Versión a medida.
Los casquillos estan pre-montados: la parte superior coincide con la parte inferior .
La unión se sirve con sus tornillos y la punta de atornilladora PZ

Cortada y ensamblada Vista de un casquillo Bolsa con tornillos

Identificación : pre-montado + punta atornilladora PZ

Selección de la unión Super-Screw según las características de la banda:

Tensión de servicio de la banda
Espesor de la banda, después de rebajarla
El ancho de la banda (unión idealemente colocada: con un ángulo de 1/3 del ancho de la banda)
El uso (anti abrasión, anti-calor 150°C, retardante 200 °C, anti-grasa, auto extinguible,
alimentaria, anti-magnética)
Ejemplo de designación :
Super-Screw 63 - 6 A N O 5 x 12 800
Ancho de banda (mm) (en la versión en rollo no es preciso)
Dimensión del tornillo.
R: Rollo-precisar la longitud 25 ml - O: Versión a medida
Casquillos - N : Normal o I : Inox. Amagnético
La aplicación - A : anti Abrasión - G : anti Grasa
- C : anti-Calor 150°C - R : Retardante 200°C
- F : Inífuga - W : Blanca
Espesor de la banda, después de rebajar = Medida del casquillo (mm)
Tensión de servicio de la unión - Debe corresponder a la de la banda
existe en : 35 - 63 - 65 - 80 - 85 - 100 - 125 - 180 - 200

Características : Profundidad Espesor de Longitud Número de Número de

Peso de los
de anclage las placas máxima de tornillos por tornillos por
rollos (Kg)
Dimensiones. Ancho de las (mm) (mm) los rollos metro rollo entero
uniones lado 1 - lado 2 Sup. / Inf. Sup. + Inf.
SS 35 62 mm 24 - 38 4 / 3,8 11 + 13 25 mts 110 2.750
SS 63 110 mm 50 - 60 5 / 4,2 20 + 23 25 mts 200 5.000
SS 65 110 mm 50 - 60 5,8 / 4,2 23 + 23 25 mts 200 5.000
SS 80 156 mm 72 - 84 6 / 5,5 39 + 47 25 mts 280 7.000
SS 85 156 mm 72 - 84 7 / 5,5 43 + 47 25 mts 280 7.000
SS 100 156 mm 72 - 84 8 / 5,5 43 + 47 25 mts 280 7.000
SS 125 266 mm 126 - 141 6,7 / 6 38 + 41 15 mts 254 3.810
SS 180 266 mm 126 - 141 6,7 / 6 38 + 41 15 mts 254 3.810
SS 200 266 mm 126 - 141 8,5 / 6 44 + 41 15 mts 254 3.810
 anclage banda
lado 1
SS 35

lado 2
SS 63-65
SS 80-85-100
SS 125-180-200

Técnicas.
Tensión Tipo de Ø mínimo Tipo de tornillo
de servicio Banda tambor de fijación
SS 35 35 N/mm < 400 N/mm 160 mm Pz2 Ø 5 x 10 a 16 mm
SS 63 63 N/mm < 630 N/ mm 200 mm Pz2 Ø 5 x 10 a 16 mm
SS 65 63 N/mm < 630 N/ mm 200 mm Pz2 Ø 5 x 10 a 20 mm
SS 80 80 N/mm < 800 N/ mm 250 mm Pz2 Ø 5 x 10 a 22 mm
SS 85 80 N/mm < 800 N/ mm 250 mm Pz2 Ø 5 x 10 a 24 mm
SS 100 100 N/mm < 1000 N/ mm 300 mm Pz2 Ø 5 x 10 a 24 mm
SS 125 125 N/mm < 1250 N/ mm 300 mm Pz3 Ø 6,3 x 19,5 a 31,5 mm
SS 180 180 N/mm < 1800 N/ mm 400 mm Pz3 Ø 6,3 x 19,5 a 31,6 mm
SS 200 200 N/mm < 2000 N/mm 500 mm Pz3 Ø 6,3 x 19,5 a 31,7 mm
SS 125
Nota : SS 65 = SS 63 + revestimiento espesor superior
SS 85 = SS 80 + revestimiento espesor superior

Gran elasticidad de la unión antes de la rotura !

Curva de resistencia de
Selección de tornillos y casquillos : rotura SS 125

Espesor banda Casquillo SS 35 & SS 63 SS 65 & SS 80 SS 85 & SS 100

4 a 5 mm 5/32" - 3/16" sin Tornillo Ø 5 x 10 mm Tornillo Ø 5 x 12 mm Tornillo Ø 5 x 14 mm
5 a 7 mm 3/16" - 9/32" 5 x 6 mm Tornillo Ø 5 x 12 mm Tornillo Ø 5 x 14 mm Tornillo Ø 5 x 16 mm
7 a 9 mm 9/32" - 11/32" 5 x 8 mm Tornillo Ø 5 x 14 mm Tornillo Ø 5 x 16 mm Tornillo Ø 5 x 18 mm
9 a 11 mm 11/32" - 7/16" 5 x 10 mm Tornillo Ø 5 x 16 mm Tornillo Ø 5 x 18 mm Tornillo Ø 5 x 20 mm
11 a 13 mm 7/16" - 1/2" 5 x 12 mm Tornillo Ø 5 x 18 mm Tornillo Ø 5 x 20 mm Tornillo Ø 5 x 22 mm
13 a 15 mm 1/2" - 19/32" 5 x 14 mm Tornillo Ø 5 x 20 mm Tornillo Ø 5 x 22 mm Tornillo Ø 5 x 24 mm

Cualquier espesor Tornillo Ø 5 x 30 mm: Cortar la parte de tornillo que sobresalga.

SS 35 SS 63 & SS 65 SS 80 & SS 85 & SS 100

Nº de Tornillos ml: Versión a Medida 102 + 4% 188 + 4 % 272 + 4%
Nº de Tornillos ml: Versión en Rollo 110 + 4% 200 + 4 % 280 + 4%

Espesor de Banda Casquillo SS 125 & SS 180 SS 200 PZ2 PZ3

6 a 8 mm 15/64" - 5/16" 6 x 7.5 mm Tornillo Ø 6,3 x 19,5 mm Tornillo Ø 6,3 x 21 mm
8 a 9,9 mm 5/16" - 25/64" 6 x 10 mm Tornillo Ø 6,3 x 21 mm Tornillo Ø 6,3 x 22,5 mm
10 a 11,4 mm 25/64" - 29/64" 6 x 12.5 mm Tornillo Ø 6,3 x 22,5 mm Tornillo Ø 6,3 x 24 mm
11,5 a 12,9 mm 29/64" - 33/64" 6 x 12.5 mm Tornillo Ø 6,3 x 24 mm Tornillo Ø 6,3 x 25,5 mm
13 a 14,4 mm 33/64" - 37/64" 6 x 15 mm Tornillo Ø 6,3 x 25,5 mm Tornillo Ø 6,3 x 27 mm
14,5 a 15,9 mm 37/64" - 41/64" 6 x 15 mm Tornillo Ø 6,3 x 27 mm Tornillo Ø 6,3 x 28,5 mm Tornillo
16 a 17,4 mm 41/64" - 45/64" 6 x 17.5 mm Tornillo Ø 6,3 x 28,5 mm Tornillo Ø 6,3 x 30 mm Ø 6.3
17,5 a 18,9 mm 45/64" - 3/4" 6 x 20 mm Tornillo Ø 6,3 x 30 mm Tornillo Ø 6,3 x 31,5 mm Tornillo
Ø5
19 a 20,5 mm 3/4" - 13/16" 6 x 20 mm Tornillo Ø 6,3 x 31,5 mm rebajar

Nº de Tornillos ml: Versión a Medida 242 + 4%

Nº de Tornillos ml: Versión en Rollo 254 + 4%

En caso de utilizar bandas de características específicas, no dudar en tomar tornillos de medidas superiores.
Material necesario:
Para los pedidos en rollo es preciso solicitar:
Cajas de tornillos,
Casquillos
Puntas de atornilladora

+ + (≈ 250 gr.) + (≈ 130 gr.)

Tipo de Super Screw Cantidad de tornillos Cantidad de casquillos Cantidad de puntas PZ
SS 35
1 caja de 2 500 tornillos Ø 5 1 bolsa de 250 (1 referencia) 1 bolsa de 25 PZ 2
Rollo de 25 ml
≈ 6 Kg la caja o 10 bolsas de 25

SS 63 & 65
2 cajas de 2 500 tornillos Ø 5 1 bolsa de 250 (1 referencia) 1 bolsa de 25 PZ 2
Rollo de 25 ml ≈ 6 Kg la caja o 10 bolsas de 25

SS 80 & 85 & 100

3 cajas de 2 500 tornillos Ø 5 1 bolsa de 250 (1 referencia) 1 bolsa de 25 PZ 2
Rollo de 25 ml ≈ 6 Kg la caja o 10 bolsas de 25

SS 125 & 180 & 200

2 cajas de 2 000 tornillos Ø 6.3 1 bolsa de 250 (1 referencia) 1 bolsa de 25 PZ 3
Rollo de 15 ml ≈ 10 Kg la caja o 10 bolsas de 25

Corte y montaje:
Los rollos de la parte superior y inferior se suministran identificados
y marcados por metros.

Desenrollar y medir la longitud necesaria.

Atención, hay un "ligero" decalage longitudinal entre la parte superior y la
inferior, debido a la retracción (elasticidad de los materiales).

Marcar y cortar, con ayuda de un útil adaptado, la longitud deseada.

La parte superior y la parte inferior deben estar bien alineadas ( )

El corte se puede hacer con: una prensa de corte MINET,

un cortador adaptado, un útiil cortante , una hoja de metal, etc..
En cualkquier caso deben tomarse las mediads de seguridad apropiadas. !

Efectuar el corte, tal como indica la imagen inferior ( doble "Y")

pasando entre los insertos metálicos.

Prensa de corte
MINET

(≈ 27 Kg)

Parte superior

Parte inferior

La parte superior de la unión debe colocarse a continuación sobre los

casquillos. Poner un tornillo en cada casquillo. Estos se fijarán sobre la
parte inferior.

MLT
 Consejos para la colocación de las uniones flexibles Super-screw 35 a 100
Nota : Despacio y con cuidado. Las zonas atornilladas estan sombreadas.

E
espesor
1/3

1/3

1/3

1/3
Para favorecer el paso por los rodillos, realizar la colocación en ángulo. Recomendamos realizar un ángulo de alrededor
de 1/3 del ancho de la banda. Para una banda de 1 200 mm de ancho, medir 400 mm sobre el borde de la banda.
Decapar, cepillar y pulir la banda, limpiándola de cualquier resto o reborde.
Escoger los tornillos en función del espesor resultante E
espesor E SS 35-63 SS 65-80 SS 85-100
3 a 5 mm 5 x 10 5 x 12
5 a 7 mm 5 x 12 5 x 14 5 x 16
7 a 9 mm 5 x 14 5 x 16 5 x 18
9 a 11 mm 5 x 16 5 x 18 5 x 20
11 a 13 mm 5 x 18 5 x 20 5 x 22
13 a 15 mm decapar decapar 5 x 24
Hacer un bisel en las aristas ARRIBA y ABAJO tal como se indica.

IMPORTANTE
usar una punta
de atornilladora
de calidad PZ2
Colocar la unión en su lugar contra la banda, verificando que esté bien metida contra los casquillos centrales.
Colocar debajo de la unión un soporte bien plano, apoyando la unión y la banda.
Nunca se debe usar una máquina de percusión o una llave de cierre.
Se aconseja el uso de una atornilladora percutora de 220 voltios o con bateria de 18 o 24 V.
Empezar el atornillado por el centro y seguir por cada extremo, sin doblar ni torcer la unión.
Atornillar para que el tornillo agarre el otro lado, pero que no conprima fuertemente la banda.
Sobre un plano inclinado, una persona colocada lateralmente, ayudará a efectuar un atornillado bien perpendicular.

Repartir los tornillos sobre toda la superficie de la junta, colocándolos cada 4 agujeros.
Hacer lo mismo en la otra (o las otras) línea(s). Después poner tornillos cada 2 agujeros. Al final completarlos todos.
IMPORTANTE
Los casquillos deben Para juntar las dos partes de la banda,
retirarse después de sacar los tornillos de la parte central y quitar los
atornillar todo el primer casquillos de espesor y alineamiento, tal como se indica.

Colocar el otro lado de la banda dentro de la unión,

poniendo especial atención a que queden bien juntas y
alineadas. Esta 2ª parte debe quedar en contacto con la
1ª ya fijada. Revisar la parte central y proceder a la
colocación de los tornillos.
Al final si no coincide el borde de la unión y la banda,
cortar los ángulos de la banda, tal como se indica en la
figura.
