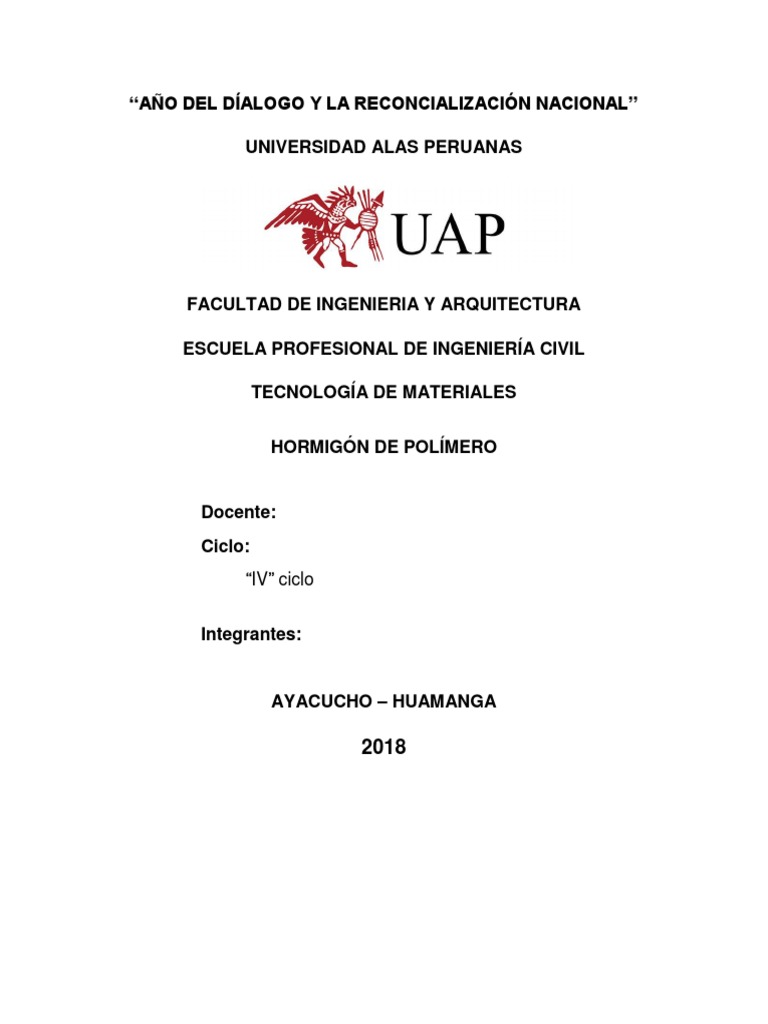

TECNOLOGÍA DE MATERIALES
HORMIGÓN DE POLÍMERO
Docente:
Ciclo:
“IV” ciclo
Integrantes:
AYACUCHO – HUAMANGA
2018
DEDICATORIA:
2
AGRADECIMIENTO
3
Índice
INTRODUCCIÓN ........................................................................................................................................... 6
ANTECEDENTES ............................................................................................................................................ 7
RESUMÉN........................................................................................................................................................ 8
OBJETIVOS ...................................................................................................................................................... 9
DEFINICIÓN: ................................................................................................................................................. 12
COMPONENTES: ...................................................................................................................................... 12
Fase continua o fase ligante o conglomerante .................................................................... 12
Fase dispersa ................................................................................................................................ 13
CARACTERÍSTICAS: ................................................................................................................................ 13
CLASIFICACIÓN:........................................................................................................................................ 13
VENTAJAS .................................................................................................................................................... 16
DESVENTAJAS ........................................................................................................................................... 17
ENSAYOS: .................................................................................................................................................... 18
CONCLUSIÓN: ............................................................................................................................................... 26
4
RECOMENDACIONES: ................................................................................................................................ 27
BIBLIOGRAFIA .............................................................................................................................................. 28
5
INTRODUCCIÓN
Los avances tecnológicos han ayudado mucho en la mejora de los materiales de construcción,
buscando diversas formas de cómo proteger al medio ambiente de la contaminación y dar
mayor realce a los nuevos avances tecnológicos como el hormigón de polímero que vendría
hacer un material reciclable, reutilizable y químicamente inerte; quiere decir que como
material, el hormigón con polímero tiene la naturaleza de los materiales compuestos, esto
quiere decir, que no se trata de aleaciones, sino que cada uno mantiene sus propiedades
originales pero de manera que en la mezcla se produce un efecto sinérgico de mejora y
refuerzo de las propiedades que cada uno desarrolla por separado.
6
ANTECEDENTES
-En 1970, se edita una publicación(Gosstrol), en la que quedan redactados los resultados de
distintas investigaciones sobre hormigones con polímero, principalmente utilizado como
ligante básico las resinas uránicas.
Dese ese momento en los países desarrollados aumenta el gran interés por el uso de las
resinas sintéticas en la mejora y ejecución de hormigones.
7
RESUMEN
Este trabajo escalonado tiene por objeto mostrar e informar sobre el hormigón de polímero
señalando las propiedades que le confieren como ventajas frente a determinados tipos de
aplicaciones (reparaciones, prefabricados, otros) y también algunas desventajas que les
confiere algunas de sus propiedades.
El hormigón de polímero es en esencia una mezcla constituida por dos fases: una continua
que es la resina y otra dispersa que es el árido.
8
OBJETIVOS
El presente trabajo tiene como objetivo general realizar una investigación acerca de un
material novedoso el cual es el hormigón de polímero:
9
PLANTEAMIENTO DEL TEMA
Dentro de esta investigación se centra el uso del polímero en el hormigón ¿Cuáles son las
propiedades, características que le confiere el polímero al hormigón?
10
ANALISIS DEL TEMA
11
DEFINICIÓN:
COMPONENTES:
Emulsión de polímero (Poliésteres insaturados + estireno + catalizador endurecedor).
Elementos Químicos: Resinas base poliéster, epoxi, metil metacrilato.
- Catalizador
- Inhibidores
Acelerantes.
Cargas Minerales o Áridos: Se trabajan en una combinación de diferentes granulometrías.
Dependiendo del producto a fabricar, puede ser:
Otros aditivos:
El hormigón de polímero es en esencia una mezcla constituida por dos fases: una continua
que es la resina y otra dispersa que es el árido.
12
Fase dispersa
la primera fase incluye a esta fase, que, con mayor volumen, sirve de esqueleto estructural
resistente formado por materiales áridos granulados.
CARACTERÍSTICAS:
El hormigón polímero es un material que posee excelentes características tanto mecánicas
de comportamiento hidráulico.
Excelente resistencia mecánica que facilita la producción de elementos ligeros en
dimensiones reducidas.
Resistencia a la corrosión.
La absorción del agua en el material es prácticamente nula; menos del 0,5%. Resiste muy
bien los ciclos hielo-deshielo: Durante el proceso de fraguado del hormigón, el cemento se
endurece, formando espacios pequeños entre las partículas agregadas. Estos espacios son
los que permiten que el agua penetre, y dañan en condiciones de congelamiento. Las
partículas del polímero se unen para llenar los espacios vacíos. Este es la razón por la cual
el hormigón es menos permeable y este mejor protegido contra los ataques del ciclo hielo-
deshielo.
Tiene muy buena resistencia química, resiste muy bien los ataques de los rayos ultravioletas.
Los polímeros de acrílico resistente la decoloración porque no absorben el ultravioleta(UV).
Estas características de la durabilidad del polímero de acrílico se transmiten a la mezcla de
hormigón modificados con acrílico.
La superficie lisa del hormigón polímero no es porosa por lo tanto no permite residuos
alimenticios, evitando así el riesgo de fermentación y desarrollo bacteriano.
El hormigón polímero resistente acidez de PH=1 y las bases diluidas. Durante la ejecución de
la obra o en los productos, las técnicas de la instalación se convierten en algo muy importante.
CLASIFICACIÓN:
Según la metodología de aplicación de resinas para la elaboración de hormigones no
convencionales como el hormigón polímero, se obtienen las siguientes clases de estos:
13
Se aplican al hormigón existente para mejorar la apariencia y resistencia ya que son una
alternativa menos costosa a la sustitución en la mayoría de las situaciones.
Aplicación:
Cubiertas para puentes
Tableros
Reparaciones
Proceso:
Se agrega al hormigón fresco un polímero en forma de solución acuosa o un monómero que
es polimerizado in-situ usan con un agente antiespumante para que no quede demasiado aire
atrapado. Tiene mayor durabilidad y adhesión que los hormigones comunes. Tienes
resistencias altas a la congelación deshielo y a la abrasión y al impacto. El flujo plástico e
mayor en el hormigón común.
2. HORMIGÓN POLÍMERO
Se obtiene cundo se sustituye de una manera total el ligante de cemento por un ligante
exclusivamente polimérico, normalmente como polímero se utiliza una resina de curado a
temperatura ambiente.
Aplicación:
Reparaciones
Recubrimientos (Protección)
Elementos prefabricados
Sanitarios (Edificaciones, OP)
Paneles
Baldosas, peldaños, etc.
Proceso:
14
Se forma al polemizar un monómero mezclado con árido a temperatura ambiente. Cuando se
adiciona solano al sistema monómero este actúa como acoplador y mejora la adherencia en
la superficie de contacto entre el polímero y el árido, así como la resistencia del compuesto.
Lo más importante es cuidar que el alarido se use en este hormigón debe tener un contenido
de humedad bajo y graduarse para ser trabajable. La forma de trabajar para el colado es
similar al hormigón común. Algunos de estos son muy volátiles pudiendo producir mezclas
explosivas por lo que hay que tener cuidado y trabajar con los elementos adecuados.
Generalmente se usa en reparaciones rápidas, en la fabricación de muros recolados
reforzados con fibras, en bloques, tubos de pared delgada, etc.
Aplicación:
Tableros de puentes.
Tuberías.
Presas.
Estructuras expuestas a condiciones agresivas.
Proceso:
Se seca el horno común y se satura como un monómero, luego por radiación gama o por
métodos términos se produce la polimerazación. Esto se hace generando radicales libres.
Estos hormigones tienen resistencia a tracción, compresión e impactos mayores los módulos
de elasticidad un menor fijo plástico y contracción por secado. Tiene mayor resistencia al ciclo
de congelamiento de deshielo. Y al ataque químico, esto se debe a que la porosidad y
permeabilidad de estos hormigones son más bajas. Presentan el problema de que su
coeficiente de conductividad TERMICA es más elevado que las propiedades se deterioran
una vez que han sido expuestas al fuego. Este tipo de hormigones resulta de muy alto costo,
aunque puede impregnarse parcialmente algunos miembros de la estructura.
15
PROPIEDADES
Proviene del tipo de polímero y de la cantidad utilizada:
Fraguado muy rápido.
Impermeable, esta propiedad es debido a que las partículas del polímero se unen para llenar
los espacios vacíos.
Mayor durabilidad.
Resistencia a la corrosión, a los ataques químicos, (los álcalis, al sulfato sódico, al ácido
clorhídrico) esta propiedad permite utilizar el hormigón polímero como material protector en
drenaje, aireación, protección de piezas, etc., en números industrias químicas,
agroalimentarias, protección en ambientes salinos, etc. Para esto es necesario tener en
cuenta la tabla de resistencias.
Resistencia al ciclo hielo-deshielo esto se debe a que los polímeros actúan llenando los
espacios vacíos.
Muy dúctil.
Menor retracción.
Buena adherencia a las armaduras y a los hormigones antiguos.
Mejor características resistentes: a tracción y a flexión.
Sensible a las altas temperaturas (se utilizan inhibidores).
CAMPO DE UTILIZACION
Drenaje exterior para pluviales: canales
Drenaje interior para limpieza de procesos
Ventilador inferior
Bancadas de motores o de máquinas- herramientas
Zócalos
Sistema de protección anti derrame de productos químicos.
Protección de estructuras de hormigón armado dañadas con piezas
especiales
Posibilidad de utilización como pavimentos
Entre otros.
VENTAJAS
Alta estabilidad dimensional, en condiciones normales y expuestos a la acción de líquidos.
Rapidez en el endurecimiento
16
Alta rigidez estática y dinámica
Facilidad de fabricación en formas complicadas sin necesidad de mecanizar
Bajo coeficiente de dilatación de conductividad termina
Buenas propiedades mecánicas
Muy elevada resistencia a la tracción/compresión
Muy buena adherencia
Curva carga deformación del tipo usual en hormigones
Capacidad de poder diseñar materiales “a medida”
Costo razonable
Es posible reparas piezas de espesores inferiores a 20 mm, no teniendo que estar las piezas
más de 30 minutos en el molde. En 12 minutos se suele adquirir el 50 % de la resistencia, a
las 3 horas el 90% y el 100% a las 24 horas
Aunque la densidad del hormigón polímero esparcido a la del hormigón normal, los productos
obtenidos son mucho más ligeros debido a sus menores espesores, lo que supone un menor
costo de transporte y menor peso
Gran capacidad dieléctrica
Buena absorción de vibraciones
Facilidad para dar color a la masa
Gran resistencia al impacto
DESVENTAJAS
Debido a las propiedades visco elásticas del polímero de lo que significa un módulo de
elasticidad no demasiado alto. Presencia de fluencia y susceptibilidad a la temperatura.
También se puede decir que puede verse afectado adversamente por la exposición
acondiciones continuas de humedad.9++
La fabricación de estos materiales necesita de planta muy equipadas razón por la cual nunca
será posible fabricar hormigón polímero in situ (…) para una obra en concreto, por ejemplo,
fabricar un suelo directamente.
En su manipulación:
Toxicidad
Riesgo de explosión
Peligroso de incendio
17
Colores incomodos de resinas liquidas
ENSAYOS:
Luxómetro
Con cada probeta se realizan tres tomas de medida, es decir, sobre una misma cara se mide
a ambos lados y en medio, disponiendo las probetas en distintas superficies y el luxómetro en
distinta posición, tal y como figura a continuación.
18
Sobre fondo blanco Sobre fondo negro Luxometro hacia arriba
Luxometro al lado Superficie y lados blancos Lados blancos y luxometro hacia arriba
ENSAYO DE FISURACIÓN
Antes de realizar los ensayos de resistencia a flexión y a compresión, se preparan las probetas
para poder medir la apertura de fisura con un palpador. Para ello, se hace una pequeña
hendidura con una sierra manual, de unos tres centímetros de profundidad en la mitad de la
probeta y en la parte opuesta a la que se le aplicará la carga. A continuación se pone a un
lado de la probeta y a unos 0,5 cm del centro de ésta, un angular metálico sujeto con resina
epoxi. En la misma cara de la probeta pero en la otra mitad de ésta, pasados los 5 cm del
centro (zona de actuación de rotura) y por debajo de la fibra neutra (eje x), se pone un tornillo
con una abrazadera para sujetar posteriormente el palpador, tal y como figura a continuación.
Éste proceso se realiza en las cuatro probetas de resina pura.
19
Zona afectada por la rotula al aplicarle una fuerza
20
ENSAYO DE RESISTENCIA A FLEXIÓN
Tanto para realizar el ensayo de resistencia a flexión como el de resistencia a compresión,
se utiliza la maquinaria de la marca IBERTEST, emplazada en el Laboratorio de Materiales
del Departamento de Construcciones Arquitectónicas. El termino flexión se refiere al tipo
de deformación que presenta un elemento estructural alargado en una dirección
perpendicular a su eje longitudinal. La palabra "alargado" se utiliza cuando una dimensión
es preponderante frente a las otras. Un caso típico son las vigas, las que están diseñas
para trabajar, preponderantemente, por flexión. Igualmente, el concepto de flexión se
extiende a elementos estructurales superficiales como placas o láminas. La resistencia a
flexión de la probeta se obtiene mediante la aplicación uniforme de una carga a través de
un rodillo que trasmite la presión perpendicular a la probeta apoyada sobre dos rodillos
(ensayo a flexión en tres puntos).
21
Maquinaria de ensayos a Flexión en tres puntos
Para empezar con los ensayos de resistencia a flexión se coloca la primera de las probetas y
se ajusta el palpador. Ésta se rompe en dos partes mediante un comportamiento totalmente
frágil y sin perder nada de sección de la pieza.
Proceso de ajuste del palpador y realización del ensayo a Flexión en tres puntos.
Tanto los datos reflejados para ajustar el palpador como todos los datos obtenidos del primer
ensayo quedan reflejados en el ordenador de la maquina tomando nota de la Fuerza (KN),
22
Resistencia (Mpa) y la Deformación (mm) para poder realizar posteriormente el estudio de
éstos resultados.
23
Ensayo a Compresión
24
Proceso de rotura de la probeta en el ensayo a compresión
Todos los datos del primer ensayo quedan reflejados en el ordenador de la maquina tomando
nota de la Fuerza (KN) y Resistencia (Mpa) para realizar posteriormente el estudio y análisis
de éstos resultados. Obtenidos todos los datos del ensayo a compresión realizado en la matriz
polimérica MP-04 A, se realiza el mismo proceso en el resto de matrices poliméricas, en la
pieza MP-03 A, MP-02 A y MP-05, anotando todos los resultados reflejados en el ordenador,
para realizar a continuación el estudio y análisis de éstos.
Presenta una serie de incovenientes como Presenta una gran adherencia a las
son la durabilidad, corrosion de las armaduras y tiene una gran durabilidad, por
armaduras, elevado peso, poca adherencia lo que esto supone una excelente
a las armaduras y anisotropia, en el sentido proteccion contra la corrosion de las
de que tiene una buena resistencia a armaduras y una posibilidad de conseguir
compresion y una baja resistencia a secciones de mucho menos peso.
traccion.
25
CONCLUSION:
26
RECOMENDACIONES:
27
BIBLIOGRAFIA
- https://tecnopolimeros.blogspot.com/2014/02/hormigon-polimerico.html
- https://www.construnario.com/diccionario/swf/26226/caract%20hormig%C3%B3n%20
pol%C3%ADmero.pdf
- https://www.ecured.cu/Hormig%C3%B3n_polim%C3%A9rico
- file:///C:/Users/ACER/Downloads/1665-2285-1-PB.pdf
- http://ri.uaemex.mx/bitstream/handle/20.500.11799/49369/elisa%20tesis%2002may16
.pdf;jsessionid=9CEFF1499C34933EA68DEEAA6A09913B?sequence=1
- http://www.digfineart.com/5K551A5K9/
- http://www.izaro.com/contenidos/ver.php?id=es&se=3&su=32&co=1462704188
- https://es.scribd.com/archive/plans?doc=207873740&metadata=%7B%22context%22
%3A%22archive_view_restricted%22%2C%22page%22%3A%22read%22%2C%22a
ction%22%3Afalse%2C%22platform%22%3A%22web%22%2C%22logged_in%22%3
Atrue%7D
- file:///C:/Users/ACER/Downloads/1665-2285-1-PB.pdf
- https://es.slideshare.net/sebastianaguila/hormign-polmero
- https://riunet.upv.es/bitstream/handle/10251/13740/PFG.pdf?sequence=2
28
