1

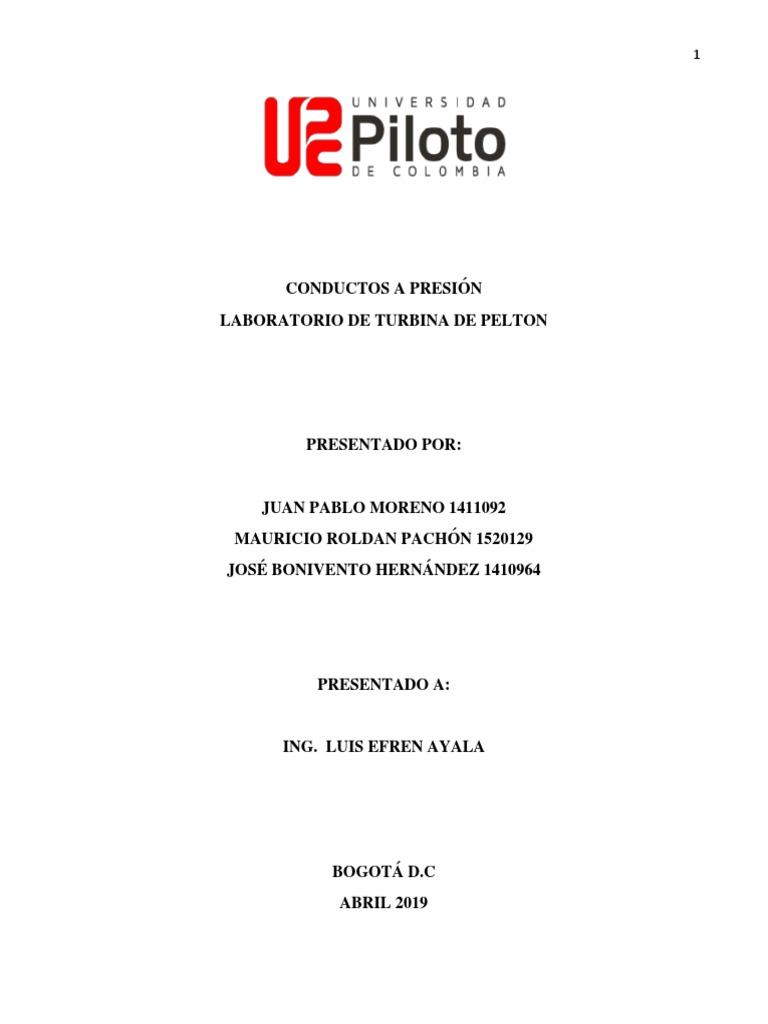

CONDUCTOS A PRESIÓN
LABORATORIO DE TURBINA DE PELTON

PRESENTADO POR:

JUAN PABLO MORENO 1411092

MAURICIO ROLDAN PACHÓN 1520129
JOSÉ BONIVENTO HERNÁNDEZ 1410964

PRESENTADO A:

ING. LUIS EFREN AYALA

BOGOTÁ D.C
ABRIL 2019
 2

TABLA DE CONTENIDO

1. INTRODUCCIÓN
1.1 OBJETIVOS

1.2 OBJETIVO GENERAL

1.3 OBJETIVOS ESPECÍFICOS

2. FUNDAMENTO TEORICO

3. ELEMNTOS UTILIZADOS

4. PROCEDIMIENTO

5. TABLA DE DATOS

6. ANÁLISIS DE RESULTADOS

7. CONCLUSIONES Y RESULTADOS

8. BIBLIOGRAFIA
 3

1. INTRODUCCIÓN

En este informe trabajaremos sobre la turbina Pelton teóricos, en este trabajo realizaremos dos
ensayos con los cuales trabajaremos con 10 datos. Para los dos ensayos trabajaremos con un
caudal constante, tomando velocidades de freno, la velocidad será tomada por un tacómetro en
RPM. Y una altura tomada con un cronometro. El segundo ensayo se realiza con la misma
metodología, pero se varia la altura. Luego de tomar los datos se analizan y se aplican las
diferentes ecuaciones para el cálculo de los diferentes ensayos, se graficarán los datos obtenidos
en los ensayos, finamente se anexan fotos de laboratorio análisis de las graficas y una memoria de
datos.

1.1 OBJETIVOS

1.2 OBJETIVO GENERAL

 Se tomarán los diferentes datos experimentales en esta práctica, con las diferentes potencias
en la turbina dados por las diferentes RPM durante el funcionamiento de la turbina
determinando los datos totales mediante graficas que contendrán los máximos y mínimos
obtenidos de cada toma.

1.3 OBJETIVOS ESPECIFICOS

 Analizar los diferentes puntos de mayor eficiencia.

 Calcular la potencia hidráulica, del rodete y freno de todos los datos obtenidos.
 Definir las ecuaciones necesarias para la aplicación y el cálculo las perdidas.
 Graficar los valores experimentales obtenidos en el laboratorio de turbinas de Pelton.
 4

2.FUNDAMENTO TEORICO

 La creación de este elemento se le atribuye al

ingeniero norteamericano Lestar Allen Pelton en
1829-1908, quien estaba buscando ene se momento
otro en las minas de california dio con la gran idea
de crear una rueda con cucharas periféricas que
aprovecharan la energía cinética del agua que venía
de una tubería y actuaba tangencialmente sobre la
rueda. Al cabo del año 1880 patento su idea con una
turbina con las palas periféricas con un diseño muy
particular en ese tiempo de tal manera que el agua
golpea estas palas periféricas en su centro, haciendo
que esta cree una energía de empuje para la misma
agua. La turbina Francis es un motor hidráulico que
trabaja con alturas y caudales medios, ya que la
presión en la zona de rodete varia está sometida al
contacto directo con el agua, estas turbinas también son conocidas como turbinas radiales
o de reacción. En la Turbina de Pelton se encuentra que solamente se puede aprovechar la
energía cinética del fluido, ya que no existe un gradiente de presión en la entrada o salida
de la turbina. La energía cinética la cual esta generada por agua, el cual tiene un chorro
libre, esta se da debido a la tobera que tiene al final de la tubería a presión. La tobera está
con una aguja de cierre para regular el gasto, regulando la alimentación que llega a la
turbina, las turbinas Pelton aumentan la velocidad del fluido mediante esta tobera,
produciendo un gran chorro de agua el cual esta digerido hacia las paletas de esta máquina,
esto hace que el chorro de agua generado gire aproximadamente 180, debido a esto se
genera un momento.
 5

QUE ES UNA TURBINA HIDRÁULICA.

Es un dispositivo mecánico capaz de transformar la energía potencial o cinética de un fluido, en

energía mecánica en un eje. Esto lo logra gracias a los álabes, que son las partes de la turbina que
interactúan directamente con el fluido, y que al recibir el impacto del chorro de un fluido, son
capaces de hacer girar el eje al cual están fijados, logrando así la producción de otro tipo de
energía, tal como la eléctrica cuando un generador recibe el movimiento del eje. Éste es el uso
más observado, aunque tiene otras muchas aplicaciones

Caja espiral: Tiene como función distribuir uniformemente el fluido en la entrada del rodete de
una turbina.

Pre-distribuidor: Tienen una función netamente estructural, para mantener la estructura de la

caja espiral, tienen una forma hidrodinámica para minimizar las pérdidas hidráulicas.

Distribuidor: Es el nombre con que se conocen los álabes directores de la turbomáquina, su

función es regular el caudal que entra en la turbina, a la vez de direccionar al fluido para mejorar
el rendimiento de la máquina. Este recibe el nombre de distribuidor Fink.

Rotor: Es el corazón de la turbina, ya que aquí tiene lugar el intercambio de energía entre la
máquina y el fluido, pueden tener diversas formas dependiendo del número de giros específico
para el cual está diseñada la máquina.

Tubo de aspiración:

Es la salida de la turbina. Su función es darle continuidad al flujo y recuperar el salto perdido en

las instalaciones que están por encima del nivel de agua a la salida. En general se construye en
forma de difusor, para generar un efecto de aspiración, el cual recupera parte de la energía que no
fuera entregada al rotor en su ausencia.
 6

Ilustración 1 tomado de Google

La energía potencial gravitatoria del agua embalsada se convierte en energía cinética en su

recorrido hacia el distribuidor, donde, a la salida de éste, se dispone de energía en forma cinética
y de presión, siendo, la velocidad de entrada del agua en el rodete, inferior a la que correspondería
por altura de salto, debido a los cambios bruscos de dirección en su recorrido. Centrándonos en la
zona del distribuidor, podemos añadir que el agua, a su paso por las palas fijas de la cámara espiral
y las palas directrices del distribuidor, disminuye su presión, adquiriendo velocidad y, en tales
condiciones, provoca el giro del rodete, al discurrir a través de los álabes de éste, sobre los cuales
actúa el resto de la presión existente en las masas de agua dotadas, a su vez, de energía cinética.
El tubo de aspiración produce una depresión en la salida del rodete o, dicho, en otros términos,
una succión. Las turbinas Francis, son de rendimiento óptimo, pero solamente entre unos
determinados márgenes (para 60 % y 100 % del caudal máximo), siendo una de las razones por la
que se disponen varias unidades en cada central, al objeto de que ninguna trabaje, individualmente,
por debajo de valores del 60 % de la carga total.
 7

2. ELEMENTOS UTILIZADOS.

1. UNA TURBINA DE PELTON

esta nos generara las diferentes potencias creadas por las aspas dentro de la máquina.

Ilustración 2 tomada por autores

2. UN CRONOMETRO
Se utiliza para la toma de datos en serie, este se promedia los distintos para generar el
calculo de nuestras ecuaciones, este tiempo estará dado en segundos.

Ilustración 3tomado de internet.

 8

3. UN TACÓMETRO LASER
Este tomara la velocidad que tiene la turbina en el momento, se debe tomar el primer
dato que arroje para que no varié, es importante tener en cuenta que esta velocidad nos
dará en RPM

Ilustración 4tomado de internet.

4. Rodete
Este genera las revoluciones, ya que varía la potencia de frenado, del cual obtendremos
dos datos (w1- w2)

Ilustración 5 tomado de internet

 9

5. UN MANÓMETRO
El manómetro nos dará una presión inicial, la cual será variada después de tomar
consecutivamente los 10 datos solicitados para realizar estos ensayos de turbinas.

Ilustración 6 tomado de internet

Memoria de cálculos
10
 11

PROCEDIMIENTO

TABLA DE DATOS.
12
 13

6. ANALISIS DE RESULTADOS.
 Para que la velocidad sea constante (RPM) del eje, a mayor carga se necesita
incrementar el caudal de admisión a la turbina.
 La potencia aumenta al generar mayor torque esto estará dado según al flujo que sea
sometido
 La energía cinética del chorro de agua es transmitida al rotor, donde instantáneamente se
transforma en energía mecánica.
 Demás esta indicar que se pudieron realizar las graficas deseadas con los datos
experimentales tomados. Estas curvas nos indican en que forma está
trabajando la turbina bajo diferentes revoluciones.

7. CONCLUSIONES Y RESULTADOS.
 Al analizar las gráficas obtenidas de nuestro laboratorio Turbina Pelton, podemos inferir
que, aunque se realizó el experimento con dos distintos caudales, los comportamientos de
todas las variables evaluadas son las mismas. representado por una forma lineal ascendente,
dicho resultado nos comprueba la veracidad de las fórmulas teóricas dada en clase
conociendo que las condiciones de diseño están limitas por la capacidad de dicha fuerza
para producir un giro o rotación alrededor de un punto, en nuestro caso será el eje
trasmisión de la turbina.

 Con el desarrollo del presente laboratorio logramos afianzar los conceptos vistos en el
transcurso de la asignatura y por ende entender el funcionamiento de la turbina pelton.

 En tal virtud una de las primeras conclusiones a las que llegamos fue observar que si el
caudal aumenta así mismo aumentara la potencia considerando que la altura del agua se
mantuviera constante.
 14

 Para el presente laboratorio se aprecia el comportamiento proporcional de la altura con la

velocidad del fluido, dado que a mayor altura mayor va a ser dicha velocidad.

 Por otra parte se logro establecer teóricamente que la potencia resulta inversamente
proporcional al torque dado que a medida que el torque disminuye el potencial eléctrico
que genera la turbina aumenta.

8. REFERENCIAS.
 https://es.scribd.com/doc/307650694/Informe-de-Turbina-Pelton-1
 http://www.tecquipment.com/Datasheets/H19_0115.pdf
 http://www.cec.uchile.cl/~jfiguero/histpelton.html
