PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
TABLEROS
ELECTRICOS
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
INDICE
CAPÍTULO 1: TABLERO ELÉCTRICO
1.- Definición
1.1.- Diagrama O Esquema Unifilar.
1.2.- Diagrama De Control.
1.3.- Diagrama De Interconexión.
1.2.- Clasificación De Los Tableros Eléctricos.
1.2.1.- Según Su Ubicación Y Función
1.2.1.1.- Tableros Generales (T.G).
1.2.1.2.- Tableros Generales Auxiliares (T.G.A).
1.2.1.3.- Tableros De Distribución (T.D)
1.2.1.4.- Tableros De Paso (T.P).
1.2.1.5.- Tableros De Comando (T.COM).
1.2.1.6.- Tableros De Centro De Control (T.C.C).
1.2.1.7.- Tableros de alumbrado (T.A).
1.2.1.8.- Tableros de fuerza (T.F).
1.2.1.9.- Tableros de calefacción (T. CALEF).
1.2.1.10 .- Tablero de control (T.C)
1.2.1.11.- Tablero de señalización (T.S).
1.2.2.- De Acuerdo Al Uso De La Energía Eléctrica
1.3.- Consideraciones Previas.
1.3.1.- Unidades De Mando Y Señalización
1.3.2.- Pilotos Y Pulsadores
1.3.3.- Balizas Y Columnas Luminosas
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
CAPÍTULO 2: CONSTRUCCIÓN Y
ESPECIFICACIONES TÉCNICAS DE UN TABLERO
ELÉCTRICO
2.1.- Formas Constructivas.
2.2.- Barras De Cobre.
2.3.- Interruptores Automáticos (Llaves Térmicas).
2.4.- Interruptor Diferencial.
2.5.- Cable A Tierra.
CAPÍTULO 3: TABLEROS DE DISTRIBUCIÓN
3.1.- Tableros De Distribución En Baja Tensión.
3.1.1.- Campos De Aplicación.
3.1.2.- Características Constructivas.
3.2.- Tableros De Distribución En Media Tensión.
3.2.1.- Campo De Aplicación.
3.2.2.- Definiciones.
3.2.3.- Tableros En Media Tensión Blindado (Metal- Clad).
3.2.4.- Tablero En Media Tensión Resistente Al Arco.
3.3.- Tableros De Distribución En Alta Tensión.
3.3.1.- Campos De Aplicación.
3.3.2.- Características Constructivas.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL

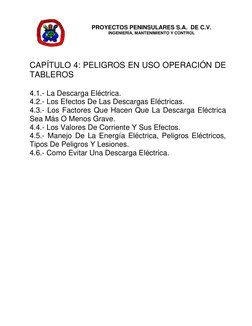

CAPÍTULO 4: PELIGROS EN USO OPERACIÓN DE
TABLEROS
4.1.- La Descarga Eléctrica.
4.2.- Los Efectos De Las Descargas Eléctricas.
4.3.- Los Factores Que Hacen Que La Descarga Eléctrica
Sea Más O Menos Grave.
4.4.- Los Valores De Corriente Y Sus Efectos.
4.5.- Manejo De La Energía Eléctrica, Peligros Eléctricos,
Tipos De Peligros Y Lesiones.
4.6.- Como Evitar Una Descarga Eléctrica.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL

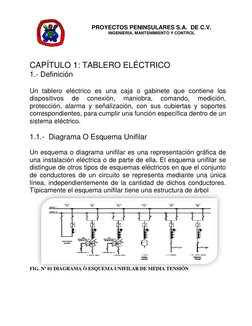

CAPÍTULO 1: TABLERO ELÉCTRICO
1.- Definición
Un tablero eléctrico es una caja o gabinete que contiene los
dispositivos de conexión, maniobra, comando, medición,
protección, alarma y señalización, con sus cubiertas y soportes
correspondientes, para cumplir una función específica dentro de un
sistema eléctrico.
1.1.- Diagrama O Esquema Unifilar
Un esquema o diagrama unifilar es una representación gráfica de
una instalación eléctrica o de parte de ella. El esquema unifilar se
distingue de otros tipos de esquemas eléctricos en que el conjunto
de conductores de un circuito se representa mediante una única
línea, independientemente de la cantidad de dichos conductores.
Típicamente el esquema unifilar tiene una estructura de árbol
FIG. Nº 01 DIAGRAMA Ò ESQUEMA UNIFILAR DE MEDIA TENSIÓN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL

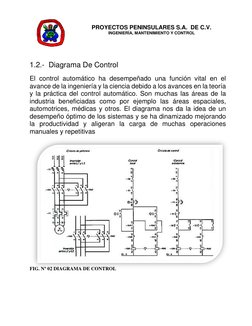

1.2.- Diagrama De Control
El control automático ha desempeñado una función vital en el
avance de la ingeniería y la ciencia debido a los avances en la teoría
y la práctica del control automático. Son muchas las áreas de la
industria beneficiadas como por ejemplo las áreas espaciales,
automotrices, médicas y otros. El diagrama nos da la idea de un
desempeño óptimo de los sistemas y se ha dinamizado mejorando
la productividad y aligeran la carga de muchas operaciones
manuales y repetitivas
FIG. Nº 02 DIAGRAMA DE CONTROL
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL

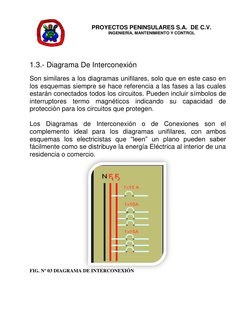

1.3.- Diagrama De Interconexión
Son similares a los diagramas unifilares, solo que en este caso en
los esquemas siempre se hace referencia a las fases a las cuales
estarán conectados todos los circuitos. Pueden incluir símbolos de
interruptores termo magnéticos indicando su capacidad de
protección para los circuitos que protegen.
Los Diagramas de Interconexión o de Conexiones son el
complemento ideal para los diagramas unifilares, con ambos
esquemas los electricistas que “leen” un plano pueden saber
fácilmente como se distribuye la energía Eléctrica al interior de una
residencia o comercio.
FIG. Nº 03 DIAGRAMA DE INTERCONEXIÓN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
1.2.1.- Clasificación De Los Tableros Eléctricos
Según Su Ubicación Y Función
Tableros Generales (T.G).
Tableros Generales Auxiliares (T.G.A).
Tableros De Distribución (T.D)
Tableros De Paso (T.P).
Tableros De Comando (T.COM).
Tableros De Centro De Control (T.C.C).
Tableros de alumbrado (T.A).
Tableros de fuerza (T.F).
Tableros de calefacción (T.CALEF).
Tablero de control (T.C)
Tablero de señalización (T.S).
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL

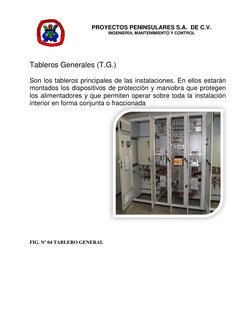

Tableros Generales (T.G.)
Son los tableros principales de las instalaciones. En ellos estarán
montados los dispositivos de protección y maniobra que protegen
los alimentadores y que permiten operar sobre toda la instalación
interior en forma conjunta o fraccionada
FIG. Nº 04 TABLERO GENERAL
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL

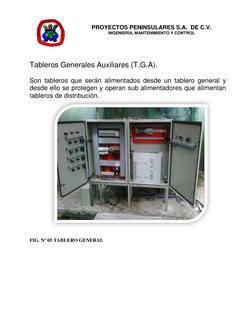

Tableros Generales Auxiliares (T.G.A).
Son tableros que serán alimentados desde un tablero general y
desde ello se protegen y operan sub alimentadores que alimentan
tableros de distribución.
FIG. Nº 05 TABLERO GENERAL
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tableros De Distribución (T. D.)
Son tableros que contienen dispositivos de protección y maniobra
que permiten proteger y operar directamente los circuitos en que
está dividida la instalación o una parte de ella. Pueden ser
alimentados desde un tablero general, desde un tablero general
auxiliar o directamente desde el empalme.
FIG. Nº 06 TABLERO DE DISTRIBUCIÒN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tablero De Paso (T. P.)
Son tableros que contienen fusibles cuya finalidad es proteger
derivaciones que por su capacidad de transporte no pueden ser
conectadas directamente al alimentador, sub alimentador o línea de
distribución de la cual está tomada.
FIG. Nº 07 TABLERO DE PASO
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tablero De Comando (T.Com).
Son tableros que contienen dispositivos de protección y maniobra
que permiten proteger y operar en forma simultanea sobre
artefactos individuales o grupos de artefactos pertenecientes a un
mismo circuito.
FIG. Nº 08 TABLERO DE COMANDO
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tableros Centro De Control (T. C.C.)
Son tableros que contienen dispositivos de protección y de
maniobra o únicamente dispositivos de maniobra y que permiten la
operación de grupos de artefactos en forma individual, en conjunto,
en sub grupos en forma programada o no programada.
FIG. Nº 09 TABLERO DE CENTRO DE CONTROL
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tableros De Alumbrado (T. A.)
Es un elemento que sirve para controlar y dividir circuitos de una
instalación Eléctrica, en la cual también es posible alimentar y
controlar diversos centros de Carga; esta protección está controlada
por interruptores termo magnéticos de Uno, dos y tres polos. Los
tableros van dirigidos a pequeños y grandes negocios, Oficinas,
centros comerciales donde se requiere dividir la instalación por
zonas.
FIG. Nº 10 TABLERO DE ALUMBRADO
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tableros De Fuerza (T. F.)
podemos indicar que un centro de carga, es un tablero metálico que
contiene una cantidad determinada de interruptores termo
magnético, generalmente empleado para la protección y
desconexión de pequeñas cargas eléctricas y alumbrado. los
tableros de fuerza, pueden ser monofásicos o trifásicos, razón por
la cual pueden soportar interruptores termo magnéticos, mono
polares, bipolares o tripolares.
FIG. Nº 11 TABLERO DE FUERZA
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tableros De Calefacción (T. Calef).
Se debe verificar en todos los tableros el balance térmico entre las
pérdidas originadas por las protecciones, cables, juegos de barras,
conexiones, y otros elementos como señales luminosas
transformadores de medición etc. El balance térmico se realiza en
watt y los datos de perdidas deben ser extraídos de los manuales o
catálogos de cada fabricante. La capacidad de evacuar calor
medida en watt por la envolvente (gabinete) depende de los
materiales, de la forma constructiva, y del modo de instalación
(embutido en pared o exterior).
FIG. Nº 04 TABLERO DE CALEFACCIÓN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tableros De Control (T. C.)
Es una herramienta, el diagnóstico y monitoreo permanente de
determinados indicadores e información ha sido y es la base para
mantener un buen control de situación en muchas de las disciplinas
de la vida.
Como ejemplo de la aviación, cuyos indicadores de tablero de
control sintetiza la información del avión y del entorno para evitar
sorpresas y permite a los pilotos dirigir el avión a buen puerto
FIG. Nº 12 TABLERO DE CONTROL
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Tableros De Señalización (T. S.)
en los tableros eléctricos se encuentran los dispositivos de
seguridad y los mecanismos de maniobra de dicha instalación. en
términos generales, los tableros eléctricos son gabinetes en los que
se concentran los dispositivos de conexión, control, maniobra,
protección, medida, señalización y distribución, todos estos
dispositivos permiten que una instalación eléctrica funcione
adecuadamente.
FIG. Nº 13 TABLERO DE SEÑALIZACIÒN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
3.- Consideraciones Previas
Unidades De Mando Y Señalización
Pilotos Y Pulsadores
Balizas Y Columnas Luminosas
Unidades De Mando Y Señalización
La comunicación entre hombre y maquina agrupa todas las
funciones que necesita el operador para controlar y vigilar el
funcionamiento de un proceso.
El operador debe estar capacitado para que pueda percibir y
comprender los sucesos y responder de una manera eficaz, a la
solución de un determinado imprevisto.
FIG. Nº 14 ELEMENTOS PARA TABLERO DE SEÑALIZACIÓN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Pilotos Y Pulsadores
Los pulsadores se usan en mandos generales de arranque y de
parada, también en mandos de circuito de seguridad (paro de
emergencia). Pueden ser metálicos cromados para ambientes de
servicio intensivo Totalmente plástico, para ambientes agresivos.
FIG. Nº 15 PULSADORES
FIG. Nº 16 TABLERO CON PULSADORES Y PILOTOS
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Balizas Y Columnas Luminosas
Elementos de visualización óptica, nos indica el estado de un
determinado proceso.
Baliza: consta de un único elemento luminoso.
Columnas: varios elementos luminosos, a veces con avisador
acústico.
FIG. Nº 17 ELEMENTOS PARA TABLEROS
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
CAPÍTULO 2: CONSTRUCCIÓN Y
ESPECIFICACIONES TÉCNICAS DE UN TABLERO
ELÉCTRICO
2.1.- Formas Constructivas
todos los dispositivos y componentes de un tablero deberán
montarse dentro de cajas, gabinetes o armarios, dependiendo del
tamaño que ellos alcancen.
los tableros deben ser fabricados en materiales resistentes al fuego,
auto extinguibles, no higroscópicos, resistentes a la corrosión o
estar adecuadamente protegido contra ella. Todos los tableros
deberán contar con una cubierta interna sobre los equipos y con una
puerta exterior la cubierta cubre equipos se fijará mediante bisagras
en disposición vertical la puerta exterior será totalmente cerrada con
un grado de hermeticidad de acuerdo a su aplicación.
Los elementos de operación de las protecciones o dispositivos de
maniobra solo serán accesibles abriendo la puerta exterior la que
deberá permanecer cerrada todo tablero debe contar con la cubierta
interior o tapa cubre equipos los tableros podrán ser montados
empotrados o sobrepuestos en una pared si son de baja o mediana
capacidad, tamaño y peso si los tableros son de gran capacidad,
tamaño y peso, estos deberán ser auto soportados mediante una
estructura metálica anclada directamente al piso o sobre una
estructura de hormigón.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
posición en las paredes en las paredes de concreto, azulejo u otro
material no combustible en lugares húmedos y mojados los
encerramientos montados en superficie a que hace referencia esta
sección deberán estar colocados o equipados de modo que se evite
que el agua o la humedad entren y se acumulen dentro accesibles
por los costados o por su parte trasera mediante tapas removibles
fijadas mediante pernos del tipo no desprendible.
Deberá ser montado sobre un bastidor o placa de montaje
mecánicamente independiente de la caja, el tamaño de caja,
gabinete o armario se seleccionará considerando que: o el cableado
de interconexión entre sus dispositivos deberá hacerse a través de
bandeja las cajas, gabinetes o armarios en que se monten los
tableros podrán ser construidos con láminas de hierro, las láminas
de hierro o acero que se utilicen en la construcción de cajas,
gabinetes o armarios tendrán espesores mínimos de acuerdo a lo
indicado en la TABLA NO 01.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
todos los componentes metálicos de cajas, gabinetes y armarios
deberán someterse a un proceso de acabado que garantice una
adecuada resistencia a la corrosión los compuestos químicos
utilizados para la elaboración de las pinturas los tableros deberán
construirse con un índice de protección las distancias mínimas entre
partes desnudas energizadas dentro de un tablero serán
determinadas de acuerdo a la TABLA NO 02.
la altura mínima de montaje de los dispositivos de comando o
accionamiento colocados en un tablero será de 0.60 m y la altura
máxima será de 2.0 m. se recomienda que todos los tableros
eléctricos sean adecuadamente probados y satisfacer las normas
aplicables
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
2.2.- Barras De Cobre
las barras a utilizar en los tableros serán de cobre electrolítico de
pureza no inferior a 99,9% y de alta conductividad. serán pintadas y
plateadas en todas las superficies de contacto, las cuales
soportarán la solicitación térmica y dinámica originada por las
corrientes nominal y cortocircuito. dichas barras irán montadas
sobre aisladores
FIG. Nº 20 BARRAS DE COBRE
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
2.3.- Interruptores Automáticos (Llaves Térmicas)
Para proteger la línea de corriente eléctrica que llega hasta nuestras
casas, en muchos lugares estos sencillos dispositivos se han
sustituido por interruptores automáticos, que realizan la misma
función que el fusible, pero que no hay que sustituirlos por otro
nuevo cuando ocurre un cortocircuito.
FIG. Nº 21 INTERRUPTOR TERMOMAGNETICO
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
2.4.- Interruptor Diferencial
Un interruptor diferencial, también llamado disyuntor por corriente
diferencial o residual, es un dispositivo electromecánico que se
coloca en las instalaciones eléctricas con el fin de proteger a las
personas de las derivaciones causadas por faltas de aislamiento
entre los conductores activos y tierra o masa de los aparatos.
FIG. Nº 22 INTERRUPTOR DIFERENCIAL
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
2.5.- Cable A Tierra
El hilo de tierra, también denominado toma de conexión a tierra o
simplemente tierra, se emplea en las instalaciones eléctricas para
evitar el paso de corriente al usuario por un fallo del aislamiento de
los conductores activos. La toma a tierra es un camino de poca
resistencia a cualquier corriente de fuga para que cierre el circuito
"a tierra" en lugar de pasar a través del usuario.
FIG. Nº 23 TOMA A TIERRA
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
CAPÍTULO 3: TABLEROS DE DISTRIBUCIÓN
3.1.- Tableros De Distribución En Baja Tensión
Campos De Aplicación
Características Constructivas
3.1.1.- Campos De Aplicación
Los Tableros de Distribución de Baja Tensión son aptos para su
utilización en las Sub-estaciones principales, secundarias y en
lugares donde se desee tener un grupo de interruptores con relés
de sobrecargas y cortocircuitos; destinados a proteger y alimentar a
las cargas eléctricas.
Los Tableros de distribución constituyen una parte inherente a toda
red eléctrica y se fabrican para conducir desde algunos pocos
amperios hasta el orden de 4000 Amperios, así como para soportar
los niveles de corrientes de cortocircuito y los niveles de tensión de
la red eléctrica.
Los interruptores pueden ser del tipo bastidor abierto, en caja
moldeada o tipo miniatura (riel DIN) y se pueden equipar con
accesorios para mando local y a distancia.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
3.1 .2.- Características Constructivas
son modulares, auto soportados o murales, fabricadas con
estructuras de plancha de fierro laf de hasta 3mm, puertas, techo y
tapas.
el grado de protección estándar es IP20 y se pueden fabricar hasta
con un grado de protección IP55 (protegido contra el polvo y contra
chorros de agua en cualquier dirección.
Todas las superficies metálicas son pintadas con dos capas de
pintura de base anticorrosiva y dos capas de pintura de acabado
color gris o el color especificado por el usuario. inmediatamente
antes del pintado, las superficies metálicas son sometidas a un
proceso de arenado comercial.
La estructura está formada por columnas y travesaños soldados
entre sí (también se puede suministrar con estructuras empernadas)
para proporcionar un alto grado de robustez mecánica
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
TABLERO GENERAL EN BAJA TENSIÒN
FIG. Nº 24 TABLERO GENERAL EN BAJA TENSIÒN
FIG. Nº 25 PARTE INTERNA DE TABLERO EN BAJA TENSIÒN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
3.2.- Tableros De Distribución En Media Tensión
Campos De Aplicación
Definiciones
Tablero En Media Tensión Blindado (Metal-Clad)
Tablero En Media Tensión Resistente Al Arco
3.2.1.- Campos De Aplicación
en los sistemas eléctricos de las instalaciones de las industrias que
existen en el país, se requieren equipos destinados para la apertura
y cierre de circuitos en media tensión, arranque-paro, control,
protección, medición y monitoreo de cargas eléctricas y motores en
media tensión, agrupados en un equipo con envolvente y ensamble
vertical denominado tablero en media tensión
FIG. Nº 26 PARTE INTERNA DE UN TABLERO DE MEDIA TENSIÒN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
3.2.2.- Definiciones.
Arrancador (De Motor Eléctrico)
Los arrancadores electrónicos son equipos electrónicos
tiristorizados que, mediante el control de las tres fases del motor
asíncrono, regulan la tensión y la corriente durante su arranque
y parada, realizando un control efectivo del par.
Los sensores de corriente incorporados le envían información al
microprocesador, para regular el par ante las diferentes condiciones
de carga y proteger al motor de sobrecargas. La protección térmica
está integrada en el arrancador.
Se recomienda utilizar un arrancador progresivo cuando sea
necesario:
Reducir los picos de corriente y eliminar las caídas de tensión
en la línea.
Reducir los pares de arranque.
Acelerar, desacelerar o frenar suavemente, para la seguridad
de las personas u objetos transportados.
Arrancar máquinas progresivamente, en especial aquellas de
fuerte inercia,
Adaptar fácilmente el arrancador a las máquinas especiales.
Proteger al motor y a la máquina con un sistema de protección
muy completo.
Supervisar y controlar el motor en forma remota.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
El motor acelera sin producir picos de par o de corriente. No pueden
controlar la velocidad, ya que no varían la frecuencia, y no producen
ahorros energéticos. Suelen instalarse en motores de más de 10
KW.
Veamos el esquema de instalación.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Instalación recomendada arrancador de velocidad.
Aunque la orden de marcha y paro se la daremos cerrando un
contacto libre de potencial, es recomendable que al pulsar la seta
de emergencia de máquina el arrancador quede sin tensión por
seguridad.
Contactor
Un contactar es un dispositivo electromecánico el cual cumple la
función de establecer o interrumpir el paso de la corriente ya sea en
un circuito de potencia o de mando, apenas se dé la tensión de la
bobina. Los contactares tienen la capacidad de cortar la corriente
eléctrica de un receptor, pudiendo ser accionado a distancia. Por
sus características es una pieza clave del automatismo en el motor
eléctrico.
¿Para qué sirve un Contactor?
El Contactor tiene por aplicación principal la de efectuar maniobras
de cierre y de apertura de circuitos eléctricos que se encuentren
relacionados con las instalaciones de motores. Esto se da con la
excepción de los pequeños motores, pues se accionan de modo
manual o por relés, así que para el resto de los motores sí se
accionan por contactares.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Densidad De Corriente De Barras
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
3.2.3.- Tablero En Media Tensión Blindado (Metal-Clad)
GE inventó la tecnología de los interruptores de vacío y fue el
primero en comercializarlo. Con una base de 125,000 unidades
instaladas, POWER/VAC continúa brindándole una alta calidad, un
bajo mantenimiento y una larga vida útil.
El tablero blindado en media tensión Metal-Clad POWER/VAC
incorpora el concepto del compartimento con barreras de metal con
conexión a tierra, que segregan las funciones principales para que
ninguna parte que tenga electricidad quede expuesta.
Los mecanismos de bloqueo son estándar, al igual que la extracción
y alojamiento del interruptor. Puede utilizarse para una amplia
variedad de aplicaciones de protección y conmutación. Se cuenta
con una amplia opción de combinaciones para lograr la
configuración ideal al cliente tanto para equipos principales,
alimentadores, así como accesorios tales como TP’s, TC’s, CPT.
Lo anterior, además de la versatilidad de tener alojamiento en una
o dos alturas, le permite obtener el mejor rendimiento por cada dólar
invertido en su equipamiento. En el centro de todo sistema de
conexión POWER/VAC se encuentra el interruptor de vacío, que
produce una conmutación de energía rápida y silenciosa, además
de una extinción precisa de los arcos eléctricos.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Características
Tensión máxima 4.76 a 15kV
Velocidad de apertura de ciclo 3 y 5 para todos los
interruptores de 5KV, 7.2KV y 15KV
Cumple con las últimas normas de la industria, cumple con los
requisitos de IEEE/ANSI C37-06-2009
Los interruptores POWER/VAC tienen indicadores de estado
sencillos de leer, indicadores de desconexión primaria e
indicadores de erosión de contacto fáciles de inspeccionar
La estandarización y la intercambiabilidad de los interruptores
POWER/VAC facilita en gran medida su mantenimiento y la
capacitación del personal. Por ejemplo, todos los interruptores
son del mismo tamaño, y la mayoría de los repuestos del
armazón, los conductores principales, las desconexiones y los
mecanismos, son intercambiables dependiendo de su
capacidad interruptiva y ampacidad
El compartimento del bus principal está completamente aislado
con barreras de metal de 11mm de ancho. Las barras del bus
están aisladas con un epoxi dieléctrico, pasan a través de
barreras de vidrio de poliéster resistente que se encuentran
entre los cubículos
La desconexión secundaria combina la confiabilidad de
contacto de un enchufe con la comodidad de la alineación
automática de los contactos deslizantes, estos se encuentran
en la parte posterior del interruptor
Los transformadores de corriente están ubicados detrás de las
mamparas de seguridad que se activan mecánicamente y una
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
barrera aísla el interruptor principal mientras el interruptor se
coloca en la posición de desconectado
Las gavetas de los transformadores de tensión tienen conexión
a tierra automática cuando se extraen, lo que proporciona
aislamiento de las conexiones principales
Los transformadores de tensión están aislados con resina
epoxi moldeada y montada en una gaveta extraíble para que
sean de fácil acceso
Incluye dos secciones verticales con el fin de brindar un
espacio amplio para conectar hasta dos cables de 750 MCM
por fase
Todo el equipamiento fue sometido a pruebas exhaustivas
según las normas ANSI, IEEE y NEMA aplicables
FIG. Nº 27 TABLERO DE MEDIA TENSIÒN BLINDADO
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
3.2.4.- Tablero En Media Tensión Resistente Al Arco.
es un tablero diseñado para soportar los efectos de una falla de arco
interno, como se indica en IEEE c37.20.7
las compuertas y chimeneas de ventilación liberan la presión
excesiva durante un evento de arco. las estructuras frontal, lateral y
posterior mantienen su integridad
FIG. Nº 28 TABLERO DE MEDIA TENSIÒN RESISTENTE AL ARCO
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
3.3.- Tableros De Distribución En Alta Tensión
Campos De Aplicación
Características Constructivas
3.3.1.- Campos De Aplicación
los tableros de alta tensión, contiene sistema de protección de
medición, de control y de servicios auxiliares que son aptos para su
utilización en sub- estaciones eléctricas de alta tensión tipo patio de
llaves a la intemperie o tipo interior bajo techo.
estos tableros llevan instalados los relés de protección, medidores
de energía, analizadores de redes, conmutadores de mando o
unidades de control, diagramas mímicos, cuadros de alarma,
borneras de pruebas y los interruptores para alimentación a los
servicios auxiliares que requieren los equipos de alta tensión para
su control, protección y medición de la sub-estación propiamente
dicha.
3.2.- Características Constructivas
Son modulares, auto soportados o murales, fabricadas con
estructuras de plancha de fierro LAF de hasta 3mm, puertas, techo
y tapas. el grado de protección estándar es IP40 y se pueden
fabricar hasta con un grado de protección ip55 (protegido contra el
polvo y contra chorros de agua en cualquier dirección.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
Todas las superficies metálicas son pintadas con dos capas de
pintura de base anticorrosiva y dos capas de pintura de acabado
color gris o el color especificado por el usuario. antes del pintado,
las superficies metálicas son sometidas a un proceso de arenado
comercial.
La estructura está formada por columnas y travesaños de plancha
doblada soldados entre sí (también se puede suministrar con
estructuras empernadas) para proporcionar un alto grado de
robustez mecánica
FIG. Nº 29 TABLERO DE ALTA TENSIÒN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
FIG. Nº 30 PARTES INTERNA DE TABLERO DE ALTA TENSIÒN
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
CAPÍTULO 4: PELIGROS EN USO OPERACIÓN DE
TABLEROS
La Descarga Eléctrica.
Los Efectos De Las Descargas Eléctricas.
Los Factores Que Hacen Que La Descarga Eléctrica
Sea Más O Menos Grave.
Los Valores De Corriente Y Sus Efectos.
Manejo De La Energía Eléctrica, Peligros Eléctricos,
Tipos De Peligros Y Lesiones.
Como Evitar Una Descarga Eléctrica.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
4.1.- La Descarga Eléctrica.
Se produce cuando una parte del cuerpo complete un circuito al
entrar en contacto con alguna fuente de voltaje lo suficientemente
alta para provocar un flujo de corriente a través del cuerpo, y es que
la electricidad siempre buscara un camino hacia tierra.
Este tipo de peligro existe tanto a nivel doméstico como en la
industria, al estar en contacto con herramientas eléctricas o
aparatos electrodomésticos, con conductores energizados o
desnudos.
FIG. Nº 39 SÍMBOLO DE PELIGRO POR DESCARGA ELÉCTRICA
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
4.2.- Los Efectos De Las Descargas Eléctricas.
TETANIZACION MUSCULAR: Con este concepto se expresa
la anulación de la capacidad de accionamiento voluntario de
los músculos. Los músculos se agarrotan y el sujeto queda
pegado al punto de contacto, sin poder soltarse.
PARO RESPIRATORIO: Es producido cuando la corriente
circula desde la cabeza a algún miembro, atravesando el
centro nervioso respiratorio. La paralización puede
prolongarse después del accidente, de aquí la necesidad de
una práctica continua de la respiración artificial durante varias
horas.
ASFIXIA: Se presenta cuando la corriente atraviesa el tórax.
Impide la contracción de los músculos de los pulmones y por
tanto la respiración.
FIBRILACION VENTRICULAR: Si desgraciadamente la
corriente atraviesa el corazón, se produce la llamada fibrilación
ventricular que es una desestabilización del ritmo cardiaco
normal. La fibrilación es un movimiento rapidísimo del corazón,
una especie de vibración completamente inútil. En este estado,
el corazón no bombea sangre, con el consiguiente riesgo de
muerte.
QUEMADURAS: Son producidas por la energía liberada al
paso de la intensidad (Efecto Joule). La gravedad de la lesión
es función, en igualdad de condiciones técnicas, del órgano o
parte del cuerpo afectada.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
4.3.- Los Factores Que Hacen Que La Descarga Eléctrica
Sea Más O Menos Grave.
Voltaje del circuito con el que se entra en contacto.
Resistencia eléctrica del cuerpo humano en ese momento.
Intensidad de la corriente que atraviesa el cuerpo.
Camino que sigue la corriente a través del cuerpo.
Duración del contacto.
Se puede decir que la intensidad de la corriente que atraviesa
el cuerpo es lo que “mata”, y esta depende del voltaje y de la
resistencia del cuerpo.
4.4.- Los Valores De Corriente Y Sus Efectos.
De 1 a 3 mA: Prácticamente imperceptibles. No hay riesgo.
De 5 a 10 mA: Contracciones involuntarias de músculos y
pequeñas alteraciones del sistema respiratorio.
De 10 a 15 mA: Principio de tetanizacion muscular,
contracciones violentas e incluso permanentes de las
extremidades.
De 15 a 30 mA: Contracciones violentas e incluso
permanentes de la caja toraxica. Alteración del ritmo cardiaco.
Mayor de 30 mA: Fibrilación ventricular cardiaca.
PROYECTOS PENINSULARES S.A. DE C.V.
INGENIERÍA, MANTENIMIENTO Y CONTROL
4.5.- Manejo De La Energía Eléctrica, Peligros Eléctricos,
Tipos De Peligros Y Lesiones.
Los efectos inmediatos de una descarga eléctrica pueden ser
manifestaciones físicas que van desde una sensación de hormigueo
hasta quemaduras, calambres o una contracción rápida e irregular
del corazón, lo que es conocido como fibrilación.
4.6.- Como Evitar Una Descarga Eléctrica.
Para que una persona evite una descarga eléctrica deberá no tener
contacto simultáneamente entre una parte energizada y tierra.
Algunas recomendaciones de seguridad que pueden salvar vidas
son:
Utilizar zapatos con suela de goma y guantes de seguridad cuando
se estén utilizando herramientas eléctricas. o Los electricistas, por
ejemplo, pueden aumentar su protección utilizando herramientas
con doble aislamiento.
A nivel doméstico es bueno asegurase de que los aparatos no
muestren algún conductor desnudo y estén en buenas condiciones.
o Es sumamente importante en todos los casos leer las guías del
fabricante antes de utilizar o instalar
