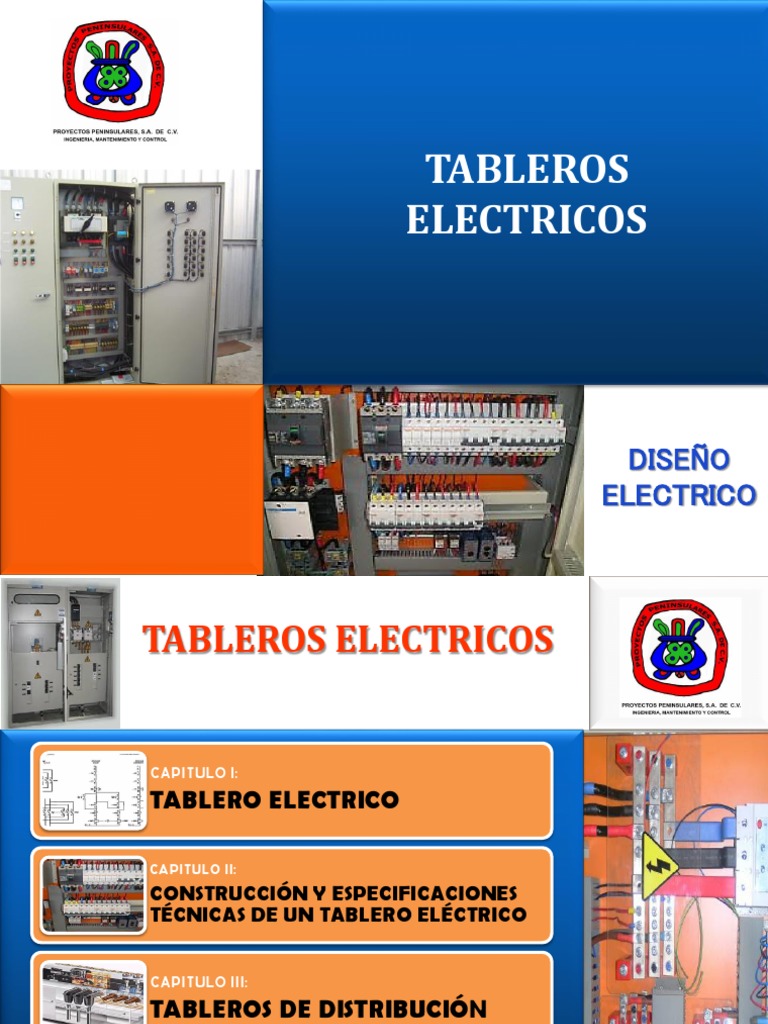

TABLEROS

ELECTRICOS

DISEÑO
ELECTRICO
TABLEROS ELECTRICOS

CAPITULO I:
TABLERO ELECTRICO

CAPITULO II:
CONSTRUCCIÓN Y ESPECIFICACIONES
TÉCNICAS DE UN TABLERO ELÉCTRICO

CAPITULO III:
TABLEROS DE DISTRIBUCIÓN

CAPITULO IV
PELIGROS EN USO Y OPERACIÓN
DE TABLEROS
 CAPITULO I
TABLERO ELECTRICO

1. DEFINICION

2.- CLASIFICACION DE
LOS TABLEROS
ELECTRICOS

3.- CONSIDERACIONES
PREVIAS
INICIO
 1.- DEFINICION
Un tablero eléctrico es una caja o gabinete que contiene los
dispositivos de conexión, maniobra, comando, medición,
protección, alarma y señalización, con sus cubiertas y soportes
correspondientes, para cumplir una función específica dentro de
un sistema eléctrico

CAP-1
 1.1.- DIAGRAMA O ESQUEMA
UNIFILAR

• Un esquema o diagrama unifilar es una

representación grafica de una instalación
eléctrica o de parte de ella. El esquema
unifilar se distingue de otros tipos de
esquemas eléctricos en que el conjunto de
conductores de un circuito se representa
mediante una única línea,
independientemente de la cantidad de dichos
conductores. Típicamente el esquema unifilar
tiene una estructura de árbol
 ATRAS

FIG. Nº 01 DIAGRAMA Ò ESQUEMA UNIFILAR DE MEDIA

TENSIÓN
 1.2.- DIAGRAMA DE
CONTROL
El control automático ha desempeñado una función
vital en el avance de la ingeniería y la ciencia debido
a los avances en la teoría y la práctica del control
automático. Son muchas las áreas de la industria
beneficiadas como por ejemplo las áreas espaciales,
automotrices, medicas y otros. El diagrama nos da
la idea de un desempeño óptimo de los sistemas y
se ha dinamizado mejorando la productividad y
aligeran la carga de muchas operaciones manuales
y repetitivas
 ATRAS

FIG. Nº 02 DIAGRAMA DE CONTROL

 1.3.- DIAGRAMA DE
INTERCONEXION
• Son similares a los diagramas unifilares, solo que en
este caso en los esquemas siempre se hace referencia a
las fases a las cuales estarán conectados todos los
circuitos. Pueden incluir símbolos de interruptores
termo magnéticos indicando su capacidad de
protección para los circuitos que protegen.
• Los Diagramas de Interconexión o de Conexiones son
el complemento ideal para los diagramas unifilares,
con ambos esquemas los electricistas que “leen” un
plano pueden saber fácilmente como se distribuye la
energía Eléctrica al interior de una residencia o
comercio.
 ATRAS

FIG. Nº 03 DIAGRAMA DE INTERCONEXIÒN

2.- CLASIFICACION DE LOS
TABLEROS ELECTRICOS

2.1.- SEGUN SU 2.2.- DE ACUERDO

AL USO DE LA
UBICACION Y ENERGIA
FUNCION ELECTRICA

CAP-1
2.1.- SEGUN SU UBICACION Y
FUNCION
2.1.1.- TABLEROS
GENERALES (T.G.)

2.1.6.- TABLEROS 2.1.2.- TABLEROS

CENTRO DE GENERALES
CONTROL AUXILIARES
(T. C.C.) (T.G.A.)

2.1.5.- TABLERO 2.1.3.-TABLEROS

DE COMANDO DE DISTRIBUCION
(T. COM.) (T. D.)

2.1.4.- TABLERO ATRAS

DE PASO (T. P.)
2.1.1.- TABLEROS GENERALES
(T.G.)
Son los tableros principales
de las instalaciones.
En ellos estarán montados
los dispositivos de
protección y maniobra que
protegen los alimentadores
y que permiten operar
sobre toda la instalación
interior en forma conjunta o
fraccionada FIG. Nº 04 TABLERO GENERAL

ATRAS
2.1.2.- TABLEROS GENERALES
AUXILIARES (T.G.A.)

Son tableros que

serán alimentados
desde un tablero
general y desde ello
se protegen y operan
sub alimentadores
que alimentan
FIG. Nº 04 TABLERO GENERAL
tableros de
distribución.
ATRAS
 2.1.3.-TABLEROS DE
DISTRIBUCION (T. D.)
Son tableros que contienen
dispositivos de protección y
maniobra que permiten
proteger y operar directamente
los circuitos en que está
dividida la instalación o una
parte de ella. Pueden ser
alimentados desde un tablero
general, desde un tablero
general auxiliar o directamente FIG. Nº 06 TABLERO DE
DISTRIBUCIÒN
desde el empalme.
ATRAS
2.1.4.- TABLERO DE PASO
(T. P.)
Son tableros que
contienen fusibles cuya
finalidad es proteger
derivaciones que por su
capacidad de transporte
no pueden ser
conectadas directamente
al alimentador, sub.-
alimentador o línea de
distribución de la cual
FIG. Nº 07 TABLERO DE PASO está tomada.

ATRAS
2.1.5.- TABLERO DE COMANDO
(T. COM.)
Son tableros que
contienen dispositivos de
protección y maniobra
que permiten proteger y
operar en forma
simultanea sobre
artefactos individuales o
grupos de artefactos
pertenecientes a un FIG. Nº 08 TABLERO DE
mismo circuito. COMANDO

ATRAS
2.1.6.- TABLEROS CENTRO DE
CONTROL (T. C.C.)

Son tableros que contienen

dispositivos de protección y de
maniobra o únicamente
dispositivos de maniobra y que
permiten la operación de
grupos de artefactos en forma
individual, en conjunto, en
sub.-grupos en forma
FIG. Nº 09 TABLERO DE CENTRO programada o no programada.
DE CONTROL

ATRAS
2.2.- SEGUN SU UBICACION Y
FUNCION
2.2.1.-
TABLEROS DE
ALUMBRADO
(T. A.)

2.2.5.-
2.2.2.-
TABLEROS DE
TABLEROS DE
SEÑALIZACION
FUERZA (T. F.)
(T. S.)

2.2.4.-TABLEROS 2.2.3.-
DE CONTROL TABLEROS DE
CALEFACCION ATRAS
(T. C.) (T. CALEF.)
 2.2.1.- TABLEROS DE
ALUMBRADO (T. A.)
Es un elemento que sirve
para controlar y dividir
circuitos de una instalación
Eléctrica, en la cual también
es posible alimentar y
controlar diversos centros de
Carga; esta protección está
controlada por interruptores
termo magnéticos de Uno,
dos y tres polos. Los tableros
van dirigidos a pequeños y
grandes negocios, Oficinas,
centros comerciales donde se
FIG. Nº 10 TABLERO DE requiere dividir la instalación
ALUMBRADO por zonas.
ATRAS
2.2.2.- TABLEROS DE FUERZA
(T. F.)
Podemos indicar que un CENTRO DE
CARGA, es un tablero metálico que
contiene una cantidad determinada
de interruptores termo magnético,
generalmente empleado para la
protección y desconexión de
pequeñas cargas eléctricas y
alumbrado. Los tableros de fuerza,
pueden ser monofásicos o
trifásicos, razón por la cual pueden
soportar interruptores termo FIG. Nº 11 TABLERO DE FUERZA
magnéticos, mono polares,
bipolares o tripolares. ATRAS
 2.2.3.- TABLEROS DE
CALEFACCION (T. CALEF.)
Se debe verificar en todos los
tableros el balance térmico entre las
pérdidas originadas por las
protecciones, cables, juegos de
barras, conexiones, y otros
elementos como señales luminosas
transformadores de medición etc. El
balance térmico se realiza en watt y
los datos de perdidas deben ser
extraídos de los manuales o catálogos
de cada fabricante. La capacidad de
evacuar calor medida en watt por la
FIG. Nº 04 TABLERO DE envolvente (gabinete) depende de los
CALEFACCION materiales, de la forma constructiva,
y del modo de instalación (embutido
en pared o exterior).
ATRAS
2.2.4.-TABLEROS DE CONTROL
(T. C.)
Es una herramienta, el diagnóstico y
monitoreo permanente de
determinados indicadores e
información ha sido y es la base para
mantener un buen control de
situación en muchas de las
disciplinas de la vida.
Como ejemplo de la aviación, cuyos
indicadores de tablero de control
sintetiza la información del avión y
del entorno para evitar sorpresas y
permite a los pilotos dirigir el avión a
buen puerto FIG. Nº 12 TABLERO DE CONTROL

ATRAS
 2.2.5.- TABLEROS DE
SEÑALIZACION (T. S.)
En los tableros eléctricos se
encuentran los dispositivos de
seguridad y los mecanismos de
maniobra de dicha instalación.
En términos generales, los
tableros eléctricos son
gabinetes en los que se
concentran los dispositivos de
conexión, control, maniobra,
protección, medida,
SENALIZACION y distribución,
todos estos dispositivos
permiten que una instalación
eléctrica funcione
adecuadamente.
FIG. Nº 13 TABLERO DE SEÑALIZACIÒN
ATRAS
3.- CONSIDERACIONES
PREVIAS

3.2.- 3.1.- UNIDADES

PILOTOS Y DE MANDO Y
PULSADORES SEÑALIZACION

3.3.- BALIZAS
Y COLUMNAS
LUMINOSAS

CONSIDERACIONES
PREVIAS CAP-1
3.1.- UNIDADES DE MANDO Y
SEÑALIZACION
• La comunicación entre
hombre y maquina agrupa
todas las funciones que
necesita el operador para
controlar y vigilar el
funcionamiento de un
proceso.

• El operador debe estar

capacitado para que pueda
percibir y comprender los
sucesos y responder de una
manera eficaz, a la solución de
un determinado imprevisto.

FIG. Nº 14 ELEMENTOS PARA ATRAS

TABLERO DE SEÑALIZACIÒN
 3.2.- PILOTOS Y
PULSADORES
FIG. Nº 15 • Los pulsadores se usan en
PULSADORES mandos generales de
arranque y de parada,
también en mandos de
circuito de seguridad (paro
de emergencia).
• Pueden ser metálicos
cromados para ambientes
de servicio intensivo
• Totalmente plástico, para
ambientes agresivos.
FIG. Nº 16 TABLERO CON
PULSADORES Y PILOTOS
ATRAS
3.3.- BALIZAS Y COLUMNAS
LUMINOSAS
• Elementos de visualización óptica, nos indica el estado de un determinado
proceso.
• Baliza: consta de un único elemento luminoso.
• Columnas: varios elementos luminosos, a veces con avisador acústico.

ATRAS

FIG. Nº 17 ELEMENTOS PARA TABLEROS

 CAPITULO II
CONSTRUCCIÓN Y
ESPECIFICACIONES TÉCNICAS DE
UN TABLERO ELÉCTRICO

1.- FORMAS CONSTRUCTIVAS

2.- BARRAS DE COBRE

3.- INTERRUPTORES AUTOMATICOS

(llaves térmicas)

4.- INTERRUPTOR DIFERENCIAL

5.- CABLE A TIERRA

INICIO
 1.- FORMAS
CONSTRUCTIVAS
• Todos los dispositivos y componentes de un tablero
deberán MONTARSE DENTRO DE CAJAS, GABINETES
O ARMARIOS, dependiendo del tamaño que ellos
alcancen.
• Los tableros deben SER FABRICADOS EN MATERIALES
RESISTENTES AL FUEGO, auto extinguibles, no
higroscópicos, resistentes a la corrosión o estar
adecuadamente protegido contra ella.
• Todos los tableros DEBERAN CONTAR CON UNA
CUBIERTA INTERNA SOBRE LOS EQUIPOS Y CON UNA
PUERTA EXTERIOR
SIGUIENTE
 1.- FORMAS
CONSTRUCTIVAS
• LA CUBIERTA cubre equipos se fijara mediante
bisagras en disposición vertical
• LA PUERTA EXTERIOR será totalmente cerrada con un
grado de hermeticidad de acuerdo a su aplicación
• LOS ELEMENTOS DE OPERACION de las protecciones o
dispositivos de maniobra solo serán accesibles
abriendo la puerta exterior la que deberá permanecer
cerrada
• Todo tablero debe contar con LA CUBIERTA INTERIOR
O TAPA CUBRE EQUIPOS
• Los tableros podrán ser MONTADOS EMPOTRADOS O
SOBREPUESTOS en una pared si son de baja o
mediana capacidad, tamaño y peso SIGUIENTE
 1.- FORMAS
CONSTRUCTIVAS
• Si los tableros son de gran capacidad, tamaño y peso, estos
deberán ser auto SOPORTADOS MEDIANTE UNA ESTRUCTURA
METÁLICA ANCLADA directamente al piso o sobre una
estructura de hormigón.
• POSICIÓN EN LAS PAREDES En las paredes de concreto, azulejo
u otro material no combustible
• EN LUGARES HUMEDOS Y MOJADOS Los encerramientos
montados en superficie a que hace referencia esta Sección
deberán estar colocados o equipados de modo que se evite
que el agua o la humedad entren y se acumulen dentro
• ACCESIBLES POR LOS COSTADOS O POR SU PARTE TRASERA
MEDIANTE TAPAS REMOVIBLES fijadas mediante pernos del
tipo no desprendible.
• DEBERÁ SER MONTADO SOBRE UN BASTIDOR O PLACA DE
MONTAJE mecánicamente independiente de la caja, SIGUIENTE
 1.- FORMAS
CONSTRUCTIVAS
• EL TAMANO DE CAJA, GABINETE O ARMARIO SE
SELECCIONARA CONSIDERANDO que: o El
cableado de interconexión entre sus dispositivos
deberá hacerse a través de bandeja
• las cajas, gabinetes o armarios en que se
monten los tableros PODRAN SER
CONSTRUIDOS CON LAMINAS DE HIERRO,
• LAS LAMINAS DE HIERRO O ACERO QUE SE
UTILICEN EN LA CONSTRUCCION de cajas,
gabinetes o armarios tendrán espesores mínimos
de acuerdo a lo indicado en la tabla No 01
SIGUIENTE
Tabla No 01

ATRAS
 1.- FORMAS
CONSTRUCTIVAS
• TODOS LOS COMPONENTES METALICOS DE CAJAS,
gabinetes y armarios deberán someterse a un proceso
de acabado que garantice una adecuada resistencia a la
corrosión
• LOS COMPUESTOS QUIMICOS UTILIZADOS PARA LA
ELABORACION DE LAS PINTURAS
• Los tableros deberán CONSTRUIRSE CON UN INDICE
DE PROTECCION
• Las DISTANCIAS MINIMAS ENTRE PARTES DESNUDAS
ENERGIZADAS DENTRO DE UN TABLERO serán
determinadas de acuerdo a la Tabla No 02
SIGUIENTE
Tabla No 02

ATRAS
 1.- FORMAS
CONSTRUCTIVAS
• LA ALTURA MÍNIMA DE MONTAJE DE LOS
DISPOSITIVOS DE COMANDO O ACCIONAMIENTO
colocados en un tablero será de 0.60 m y la altura
máxima será de 2.0 m
• Se recomienda que todos los tableros eléctricos
SEAN ADECUADAMENTE PROBADOS Y SATISFACER
LAS NORMAS aplicables

CAP-2
2.- BARRAS DE COBRE
Las barras a utilizar en los tableros serán de
cobre electrolítico de pureza no inferior a 99,9%
y de alta conductividad. Serán pintadas y
plateadas en todas las superficies de contacto,
las cuales soportaran la solicitación térmica y
dinámica originada por las corrientes nominal y
cortocircuito. Dichas barras irán montadas sobre
aisladores
 CAP-2

FIG. Nº 20 BARRAS DE COBRE

3.- INTERRUPTORES AUTOMATICOS
(llaves termicas)

Para proteger la línea de

corriente eléctrica que llega
hasta nuestras casas, en
muchos lugares estos
sencillos dispositivos se han
sustituido por interruptores
automáticos, que realizan la
misma función que el fusible,
pero que no hay que
sustituirlos por otro nuevo FIG. Nº 21 INTERRUPTOR
cuando ocurre un TERMOMAGNETICO
cortocircuito.
CORRIENTE
EN EL CAP-2
INTERRUPTOR
 4.- INTERRUPTOR
DIFERENCIAL
Un interruptor diferencial,
también llamado disyuntor
por corriente diferencial o
residual, es un dispositivo
electromecánico que se
coloca en las instalaciones
eléctricas con el fin de
proteger a las personas de las
derivaciones causadas por
FIG. Nº 22 faltas de aislamiento entre los
INTERRUPTOR conductores activos y tierra o
DIFERENCIAL
masa de los aparatos.
CAP-2
 5.- CABLE A TIERRA
El hilo de tierra, también
denominado toma de
conexión a tierra o
simplemente tierra, se emplea
en las instalaciones eléctricas
para evitar el paso de
corriente al usuario por un
fallo del aislamiento de los
conductores activos. La toma a
tierra es un camino de poca
resistencia a cualquier
corriente de fuga para que FIG. Nº 23 TOMA A TIERRA
cierre el circuito "a tierra" en
lugar de pasar a través del
usuario. CAP-2
 CAPITULO III
TABLEROS DE DISTRIBUCIÓN

INICIO
1.- TABLEROS DE DISTRIBUCIÓN
EN BAJA TENSIÓN

1.1.- CAMPOS DE
APLICACIÓN
TABLEROS DE
DISTRIBUCIÓN EN BAJA
TENSIÓN
1.2.- CARACTERISTICAS
CONSTRUCTIVAS

CAP-3
 1.1.- CAMPOS DE
APLICACION
• Los Tableros de Distribución de Baja Tensión son aptos para
su utilización en las Sub-estaciones principales, secundarias
y en lugares donde se desee tener un grupo de
interruptores con relés de sobrecargas y cortocircuitos;
destinados a proteger y alimentar a las cargas eléctricas.
• Los Tableros de distribución constituyen una parte
inherente a toda red eléctrica y se fabrican para conducir
desde algunos pocos amperios hasta el orden de 4000
Amperios, así como para soportar los niveles de corrientes
de cortocircuito y los niveles de tensión de la red eléctrica.
• Los interruptores pueden ser del tipo bastidor abierto, en
caja moldeada o tipo miniatura (riel DIN) y se pueden
equipar con accesorios para mando local y a distancia.
ATRAS
1.2.- CARACTERISTICAS
CONSTRUCTIVAS
• Son modulares, auto soportados o murales, fabricadas con
estructuras de plancha de fierro LAF de hasta 3mm, puertas, techo
y tapas.
• El grado de protección estándar es IP20 y se pueden fabricar hasta
con un grado de protección IP55 (protegido contra el polvo y contra
chorros de agua en cualquier dirección.
• Todas las superficies metálicas son pintadas con dos capas de
pintura de base anticorrosiva y dos capas de pintura de acabado
color gris RAL7000 o el color especificado por el usuario.
Inmediatamente antes del pintado, las superficies metálicas son
sometidas a un proceso de arenado comercial.
• La estructura está formada por columnas y travesaños soldados
entre sí (también se puede suministrar con estructuras
empernadas) para proporcionar un alto grado de robustez mecánica

ATRAS
FIG. Nº 24 TABLERO GENERAL EN FIG. Nº 25 PARTE INTERNA DE
BAJA TENSIÒN TABLERO EN BAJA TENSIÒN

ATRAS

TABLERO GENERAL EN BAJA TENSIÒN

2.- TABLEROS DE DISTRIBUCIÓN
EN MEDIA TENSIÓN

2.1.- CAMPOS DE
APLICACIÓN

2.2.- DEFINICIONES
TABLEROS DE
DISTRIBUCIÓN EN
media TENSIÓN 2.3.- TABLERO EN MEDIA TENSION
BLINDADO (METAL-CLAD)

2.4.- TABLERO EN MEDIA TENSION

RESISTENTE AL ARCO
CAP-3
2.1.- CAMPOS DE APLICACION

En los sistemas eléctricos de

las instalaciones de las
Industrias que existen en el
País, se requieren equipos
destinados para la apertura y
cierre de circuitos en media
tensión, arranque-paro,
control, protección, medición
y monitoreo de cargas
eléctricas y motores en
media tensión, agrupados en
un equipo con envolvente y FIG. Nº 26 PARTE INTERNA DE UN
ensamble vertical TABLERO DE MEDIA TENSIÒN
denominado Tablero en
Media Tensión ATRAS
2.2.- DEFINICIONES.
ARRANCADOR (DE MOTOR ELECTRICO)

CONTACTOR

CELDA

COMPARTIMIENTO

DENSIDAD DE CORRIENTE DE BARRAS

EQUIPO MULTIFUNCION (MEDICION, PROTECCION)

FALLA DE ARCO INTERNO ATRAS

2.3.- TABLERO EN MEDIA TENSION
BLINDADO (METAL-CLAD)

Es un tablero
que debe
cumplir con IEEE
C37.20.2

FIG. Nº 27 TABLERO DE MEDIA TENSIÒN

BLINDADO ATRAS
 2.4.- TABLERO EN MEDIA
TENSION RESISTENTE AL ARCO
Es un tablero diseñado
para soportar los efectos
de una falla de arco
interno, como se indica en
IEEE C37.20.7

FIG. Nº 28 LAS COMPUERTAS Y

CHIMENEAS DE VENTILACIÓN
LIBERAN LA PRESIÓN EXCESIVA
DURANTE UN EVENTO DE
ARCO. LAS ESTRUCTURAS
FRONTAL, LATERAL Y
POSTERIOR MANTIENEN SU
INTEGRIDAD

ATRAS
3.- TABLEROS DE DISTRIBUCIÓN
EN ALTA TENSIÓN

3.1.- CAMPOS DE
APLICACIÓN
TABLEROS DE
DISTRIBUCIÓN EN ALTA
TENSIÓN 3.2.-
CARACTERISTICAS
CONSTRUCTIVAS

CAP-3
 3.1.- CAMPOS DE
APLICACIÓN
Los Tableros de Alta tensión, contiene Sistema de
Protección de Medición, de Control y de Servicios
Auxiliares que son aptos para su utilización en Sub-
Estaciones Eléctricas de Alta Tensión tipo Patio de llaves a
la intemperie o tipo interior bajo techo.
Estos Tableros llevan instalados los Relés de Protección,
Medidores de Energía, Analizadores de Redes,
Conmutadores de mando o unidades de control,
Diagramas mímicos, Cuadros de Alarma, Borneras de
pruebas y los Interruptores para alimentación a los
servicios auxiliares que requieren los equipos de alta
tensión para su control, protección y medición de la sub-
estación propiamente dicha.
ATRAS
 3.2.- CARACTERISTICAS
CONSTRUCTIVAS
• Son modulares, auto soportados o murales, fabricadas con
estructuras de plancha de fierro LAF de hasta 3mm, puertas,
techo y tapas. El grado de protección estándar es IP40 y se
pueden fabricar hasta con un Grado de protección IP55
(protegido contra el polvo y contra chorros de agua en
cualquier dirección.
• Todas las superficies metálicas son pintadas con dos capas de
pintura de base anticorrosiva y dos capas de pintura de
acabado color gris RAL7032 o el color especificado por el
usuario. Antes del pintado, las superficies metálicas son
sometidas a un proceso de arenado comercial.
• La estructura esta formada por columnas y travesaños de
plancha doblada soldados entre si (también se puede
suministrar con estructuras empernadas) para proporcionar
un alto grado de robustez mecánica
ATRAS
FIG. Nº 37 TABLERO DE ALTA TENSIÒN
 ATRAS

FIG. Nº 38 PARTE INTERNA DE TABLERO DE

ALTA TENSIÒN
 CAPITULO IV
PELIGROS EN USO Y
OPERACIÓN DE TABLEROS

2.- LOS EFECTOS DE LAS

1.- LA DESCARGA
DESCARGAS
ELECTRICA
ELECTRICAS

3.- LOS FACTORES QUE

4.- LOS VALORES DE
HACEN QUE LA
CORRIENTE Y SUS
DESCARGA ELECTRICA
EFECTOS SON LOS
SEA MASO MENOS
SIGUIENTES
GRAVE

5.- MANEJO DE LA
ENERGIA ELECTRICA
6.- COMO EVITAR UNA
INICIO
PELIGROS ELECTRICOS,
DESCARGA ELECTRICA?
TIPOS DE PELIGROS Y
LESIONES.
1.- LA DESCARGA ELECTRICA

• Se produce cuando una parte del

cuerpo complete un circuito al entrar
en contacto con alguna fuente de
voltaje lo suficientemente alta para
provocar un flujo de corriente a través
del cuerpo, y es que la electricidad
siempre buscara un camino hacia
tierra.
• Este tipo de peligro existe tanto a nivel
domestico como en la industria, al FIG. Nº 39 SÍMBOLO DE
estar en contacto con herramientas PELIGRO POR
eléctricas o aparatos DESCARGA ELÉCTRICA
electrodomésticos, con conductores
energizados o desnudos.
CAP-4
 2.- LOS EFECTOS DE LAS
DESCARGAS ELECTRICAS
►TETANIZACION MUSCULAR: Con este concepto se expresa la anulación de
la capacidad de accionamiento voluntario de los músculos. Los músculos se
agarrotan y el sujeto queda pegado al punto de contacto, sin poder soltarse.
►PARO RESPIRATORIO: Es producido cuando la corriente circula desde la
cabeza a algun miembro, atravesando el centro nervioso respiratorio. La
paralización puede prolongarse después del accidente, de aquí la necesidad
de una practica continua de la respiración artificial durante varias horas.
►ASFIXIA: Se presenta cuando la corriente atraviesa el tórax. Impide la
contracción de los músculos de los pulmones y por tanto la respiración.
►FIBRILACION VENTRICULAR: Si desgraciadamente la corriente atraviesa el
corazón, se produce la llamada fibrilación ventricular que es una
desestabilización del ritmo cardiaco normal. La fibrilación es un movimiento
rapidísimo del corazón, una especie de vibración completamente inútil. En
este estado, el corazón no bombea sangre, con el consiguiente riesgo de
muerte.
►QUEMADURAS: Son producidas por la energía liberada al paso de la
intensidad (Efecto Joule). La gravedad de la lesión es función, en igualdad de
condiciones técnicas, del órgano o parte del cuerpo afectada.
CAP-4
 3.- LOS FACTORES QUE HACEN QUE LA
DESCARGA ELECTRICA SEA MAS o menos
grave son:
• Voltaje del circuito con el que se entra en
contacto.
• Resistencia eléctrica del cuerpo humano en ese
momento.
• Intensidad de la corriente que atraviesa el cuerpo.
• Camino que sigue la corriente a través del cuerpo.
• Duración del contacto.
• Se puede decir que la intensidad de la corriente
que atraviesa el cuerpo es lo que “mata”, y esta
depende del voltaje y de la resistencia del cuerpo.
CAP-4
4.- LOS VALORES DE CORRIENTE Y
SUS EFECTOS SON LOS SIGUIENTES

• De 1 a 3 mA: Prácticamente imperceptibles. No hay

riesgo.
• De 5 a 10 mA: Contracciones involuntarias de músculos
y pequeñas alteraciones del sistema respiratorio.
• De 10 a 15 mA: Principio de tetanizacion muscular,
contracciones violentas e incluso permanentes de las
extremidades.
• De 15 a 30 mA: Contracciones violentas e incluso
permanentes de la caja toraxica. Alteración del ritmo
cardiaco.
• Mayor de 30 mA: Fibrilación ventricular cardiaca.
CAP-4
5.- MANEJO DE LA ENERGIA ELECTRICA
PELIGROS ELECTRICOS, TIPOS DE
PELIGROS Y LESIONES.

Los efectos inmediatos de una descarga

eléctrica pueden ser manifestaciones
físicas que van desde una sensación de
hormigueo hasta quemaduras, calambres
o una contracción rápida e irregular del
corazón, lo que es conocido como
fibrilación
CAP-4
 6.- COMO EVITAR UNA
DESCARGA ELECTRICA?
Para que una persona evite una descarga eléctrica deberá
no tener contacto simultáneamente entre una parte
energizada y tierra. Algunas recomendaciones de seguridad
que pueden salvar vidas son: o Utilizar zapatos con suela de
goma y guantes de seguridad cuando se estén utilizando
herramientas eléctricas. o Los electricistas, por ejemplo,
pueden aumentar su protección utilizando herramientas
con doble aislamiento.
A nivel domestico es bueno asegurase de que los aparatos
no muestren algun conductor desnudo y estén en buenas
condiciones. o Es sumamente importante en todos los
casos leer las guías del fabricante antes de utilizar o instalar
CAP-4
