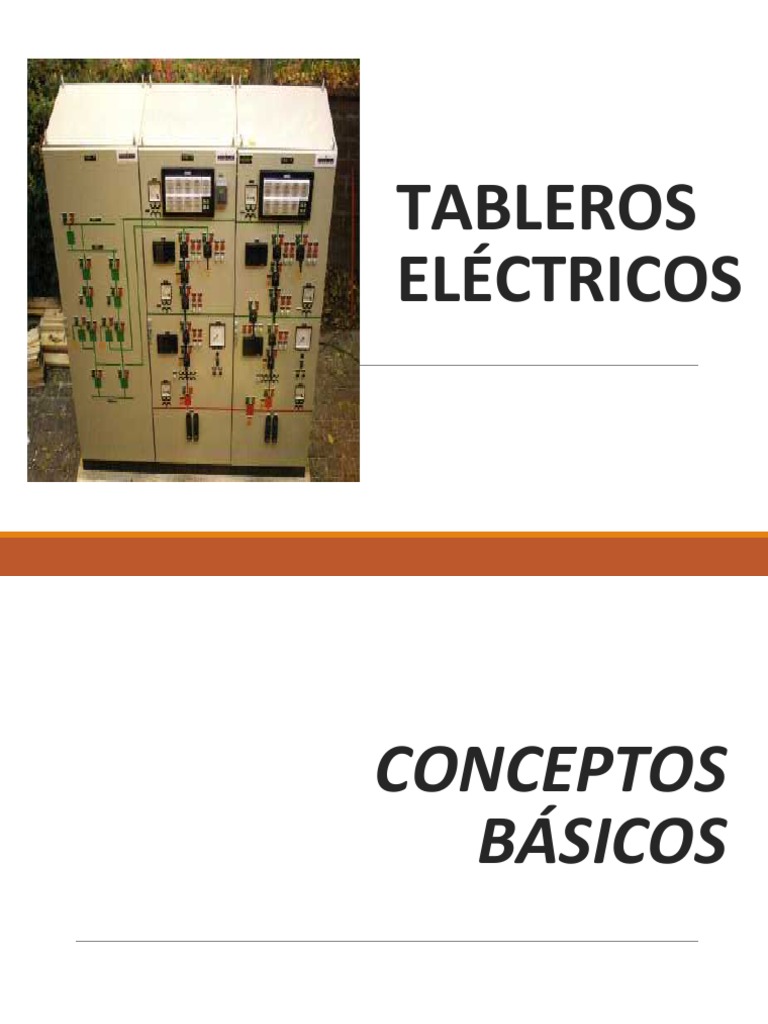

TABLEROS

ELÉCTRICOS
CONCEPTOS
BÁSICOS
 ¿Qué es un tablero eléctrico?
Es una combinación de uno o más
dispositivos de maniobra, asociados con
equipo de control, medida, protección y
regulación completamente ensamblados;
es decir, con todas sus interconexiones
eléctricas y mecánicas terminadas, así
como sus partes estructurales (Norma
IEC 439-1 )
Para el diseño de un tablero se debe
considerar algunos aspectos que son
importantes como:
• Finalidad del mismo
• El aspecto de la economía y la
seguridad
• La capacidad y el aumento de futuras
cargas.
• Consideraciones de mantenimiento y
un espacio de trabajo interior
 Valores
Valores Valores
Nominales
Nivel de Nominales Nominales
de Corriente
Tensión de Tensión de Tensión
AC. y/o
en AC (V) en DC (V)
DC.(A)
600, 1200,
120, 240, 480 125, 250 y 2000, 3000,
Baja Tensión 4000 y 5000
y 550 550

2400, 4160, 600, 1200,

7200, 13800, 2000, 3000,
Alta Tensión
23000 y 4000 y 5000
34500
CARACTERÍSTICAS
BÁSICAS
 AREAS FUNCIONALES EN UN TABLERO

Barras

Equipos Cables
Estandard
La IEC ha desarrollado una clasificación de las
condiciones de servicio que puedan afectar la
performance de tableros y equipo de control
eléctrico. Estas se resumen en:

En el GRUPO I en relación al medio ambiente:

Tipo A: consideraciones de Temperatura y

humedad
Tipo B: consideraciones respecto a los sólidos,
líquidos vapores y gases en atmósferas diferentes
a las de vapor de agua y aire limpio
Tipo C: consideraciones con respecto a la
circulación de aire y a la ventilación
En el GRUPO II en relación a efectos mecánicos:

Tipo A: choques mecánicos

Tipo B: vibraciones
Tipo C: esfuerzos mecánicos

En el GRUPO III en relación al suministro de

energía:

Tipo A: para suministros de corriente alterna

Tipo B: para suministros de corriente continua
 PARTES BÁSICAS DE UN TABLERO
ELÉCTRICO
• Gabinete.- Es una cubierta diseñada para
montaje adosado o empotrado y provista de un
armazón, rejilla o marco a los que se sujetan
puertas abisagradas.

• Barras .- Las barras son de cobre electrolítico de

alta conductividad, la capacidad de las barras
para cada tablero es igual a la capacidad
nominal de todos los circuitos.
• Panel de interruptores.- Esta montado en una
base de fierro galvanizado, sobre una plancha
de fibra aislante.

• Mandil.- Viene hacer una tapa o plancha que

sirve para cubrir el panel de interruptores los
cuales son visibles, las manijas de operación
manual sirve para evitar contactos
accidentales con las partes sometidas a
tensión.

• Marcos y puertas.- Viene a ser la parte manual

del gabinete que esta fabricado con plancha
de fierro laminado en frío.
 Tablero para
arranque de 6
motores con
arrancadores
electrónicos
CLASIFICACIÓN DE LOS
TABLEROS
 CLASIFICACIÓN DE LOS TABLEROS

Según su ubicación de instalación:

• Soportados

Adosados Empotrados
 CLASIFICACIÓN DE LOS TABLEROS

Según su ubicación de instalación:

Barbotantes Autosoportados
 CLASIFICACIÓN DE LOS TABLEROS

Según su fabricación:

Plástico Metálico
 CLASIFICACIÓN DE LOS TABLEROS

Según su utilización:
• Tablero de distribución.
• Tablero de control.
• Tablero de medición.
• Tablero de protección.
 TABLERO DE
DISTRIBUCIÓN

Distribuyen la energía eléctrica a

los distintos equipos que
pueden ser otros tableros o
centro de control de motores,
etc.
Se caracterizan por manejar
corrientes y tensiones altas o
relativamente altas.
Compuestos por fusibles,
seccionadores, interruptores de
potencia, relés, contactores de
potencia, etc.
 TABLERO DE
CONTROL

Controlan el funcionamiento de
los distintos equipos de una
instalación eléctrica.
Se caracterizan por manejar
corrientes de bajo valor y
tensiones bajas.
Están compuestos por fusibles,
relés de control o protección,
contactores auxiliares, lámparas
de señalización, pulsadores,
temporizadores, etc.
 GRADOS DE
PROTECCIÓN
ELÉCTRICA
Los tableros, tendrán adecuada protección
mecánica contra contactos accidentales y
podrán dejar accesibles sólo a los dispositivos
de comando y protección, señalización y
medición. En los frentes de operación de los
tableros que ofrezcan peligro de contactos
directos en su operación, deberán colocarse
alfombras o camineros de material aislante,
fijos en el piso, que abarquen la totalidad de su
frente y de ancho no inferior a 0,80m
PROTECCIÓN CONTRA CHOQUES
ELÉCTRICOS:

Protección contra contactos directos:

Impide los contactos peligrosos de las

personas con las partes activas. La
protección contra contactos directos
puede obtenerse:
• Propia construcción del Tablero.
• Disposiciones complementarias dadas por
el fabricante.
PROTECCIÓN CONTRA CHOQUES
ELÉCTRICOS:

Protección contra contactos indirectos:

Impide los contactos peligrosos de las

personas.
• Protección por utilización de circuitos de
protección.
• Puede estar constituido por: un conductor de
protección separado, por las partes conductoras
de la estructura o por ambas.
• Esto lleva a asegurar la protección contra las
consecuencias de defectos interiores o exteriores
al Tablero.
PROTECCIÓN POR AISLAMIENTO DE
LAS PARTES ACTIVAS:

Las partes activas deben estar completamente

recubiertas por un material aislante.

Los materiales aislantes deben ser capaces de resistir

las solicitaciones mecánicas, eléctricas y térmicas
que se pueden producir durante el servicio.

Las pinturas, barnices, lacas y productos análogos,

en general, no son considerados como un aislamiento
suficiente para asegurar la protección contra
contactos directos
PROTECCIÓN POR UTILIZACIÓN DE
CIRCUITOS DE PROTECCIÓN

• Asegurar la continuidad eléctrica entre masas de

Tablero y entre estas y el circuito de protección de la
instalación, mediante interconexiones eficaces o
directamente o a través de conductores de protección.
• Las masas del tablero que, por varios motivos (pequeño
tamaño, inaccesibilidad, etc.) no sean de peligro,
pueden no estar conectadas al circuito de protección.
• Los dispositivos de mando manual deberán estar
conectados eléctricamente con las partes conectadas al
circuito de protección o provistas de aislamiento
adicional que las aísle de las otras partes conductoras.
• La norma da indicaciones para el cálculo del conductor
de protección
ELEMENTOS DE UN
TABLERO
ELECTRICO
DISPOSITIVOS A UTILIZAR EN UN TABLERO

Interruptor Termomagnético o Disyuntor

Se emplean para proteger cada circuito de la
instalación, su principal función es resguardar a los
conductores eléctricos ante sobrecorrientes que
pueden producir peligrosas elevaciones de
temperatura.

Los conductores
Cada conductor, este tiene asociada una capacidad de
trasporte de corriente (en amperes), en la cual también
tiene que ver su aislación (recubrimiento) y el método
de canalización a emplear (tubería, bandeja, etc).
El segundo criterio (caída de tensión) tiene relación
con el hecho de que mientras más lejos se encuentre
el punto de consumo del punto de suministro, la caída
de tensión en el extremo de la línea será mayor.
DISPOSITIVOS A UTILIZAR EN UN TABLERO

Interruptor o Protector Diferencial

El interruptor diferencial es un elemento destinado a la
protección de las personas contra los contactos
indirectos.
Se instala en el tablero eléctrico después del
interruptor automático del circuito que se desea
proteger.

Canalizaciones
Un medio común de canalización de los conductores
son tuberías de PVC o metálicas (comúnmente de
acero galvanizado).
Fusibles: Quizá el dispositivo mas
simple de protección del motor
contra sobreintensidades es el
fusible. Por regla general, los
fusibles protegen contra los
cortocircuitos mas bien que contra
las sobrecargas.

Contactor: Un contactor es un
dispositivo con capacidad de cortar
la corriente eléctrica de un receptor
o instalación con la posibilidad de
ser accionado a distancia. Este tipo
de funcionamiento se llama de
"todo o nada".
GUARDAMOTORES
Interruptor automático destinado al
comando y protección de los motores
eléctricos. Cuya finalidad principal es
proteger al Motor de inestabilidades de la
corriente y, por ende, prolongar la vida
del motor. La curva de disparo de los
relés térmicos está diseñada
especialmente para este tipo de carga
 Relé

Un tipo de relé de sobrecarga es un dispositivo que

obedece a un principio magnético de funcionamiento.
El relé puede ser utilizado en circuitos de corriente
continua y con una modificación auxiliar, en circuitos de
corriente alterna ( por inclusión de un manguito fijo de
cobre o de latón rodeando la armadura). Cuando la
corriente alcanza o excede una sobrecarga particular
(digamos el 125 por ciento de la carga nominal), se crea
la fuerza magnetomotriz suficiente para producir el
movimiento de la armadura y la apertura de los contactos
normalmente cerrados con lo que se conecta el motor.
Reles para protección de motores
Relés de sobrecarga, térmicos, de
aleación fusible:

Un relé térmico, concretamente

proyectado para el reenganche manual
,este tipo relé térmico de aleación
fusible se conecta un calefactor
eléctrico de alta potencia en el circuito
de carga ( de un motor de c.c. o de c.a..
Bajo condiciones de sobrecargas el
calor es suficiente para fundir la
aleación fusible a baja temperatura.
Comparado con el relé magnético, el
tipo de rele de aleación fusible es un
dispositivo practico y muy popular.
MODELOS DE
TABLEROS
ELECTRICOS
 Tablero mural para
Centro de control de motores arranque de motor con
arrancador electrónico
 Tableros eléctricos de control

Especificaciones generales :

Desconectador bajo carga con o sin fusibles

Sistema modular que permite múltiples
aplicaciones
Dimensiones reducidas y peso limitado
Fácil transporte y rápido montaje en obra
Mando manual exterior con indicador de
posición
Puerta enclavada con desconectador
Ventanas para inspección segura con la puerta
cerrada
Compartimiento para conexiones baja tensión
 Protección contra riesgos de
contactos directos
Seguridad del servicio
• A la hora de diseñar la instalación eléctrica, es
recomendable distribuir las cargas en varios "circuitos",
ya que ante eventuales fallas se interrumpe solamente el
circuito respectivo sin perjudicar la continuidad de
servicio en el resto de la instalación
• Protección por alejamiento: Alejar las partes activas de la
instalación a distancia suficiente del lugar donde las
personas circulan para evitar un contacto fortuito.
• Protección por aislamiento: Las partes activas de la
instalación deben estar recubiertas con aislamiento
apropiado que conserve sus propiedades durante su vida
útil.
• Protección por medio de obstáculos: Consiste en
interponer elementos que impidan todo contacto
accidental con las partes activas de la instalación.
 Protección contra riesgos de contactos
indirectos
• Puesta a tierra de las masas: Este circuito de puesta a
tierra debe ser continuo, permanente y tener la capacidad
de carga para conducir la corriente de falla y una
resistencia apropiada.
• los disyuntores diferenciales deben actuar cuando la
corriente de fuga a tierra toma el valor de calibración (300
mA o 30 mA según su sensibilidad) cualquiera sea su
naturaleza en un tiempo no mayor de 0,03 segundos.
• Interconectar todas las masas o partes conductoras, de
modo que no aparezcan entre ellas diferencias de
potencial peligrosas.
• Proteger por doble aislamiento los equipos y máquinas
eléctricas.
• Inspeccionar los tableros eléctricos para verificar
capacidad de los alimentadores, verificar si las
protecciones están operativas, curvas de cada circuito, y
su capacidad de ruptura.
