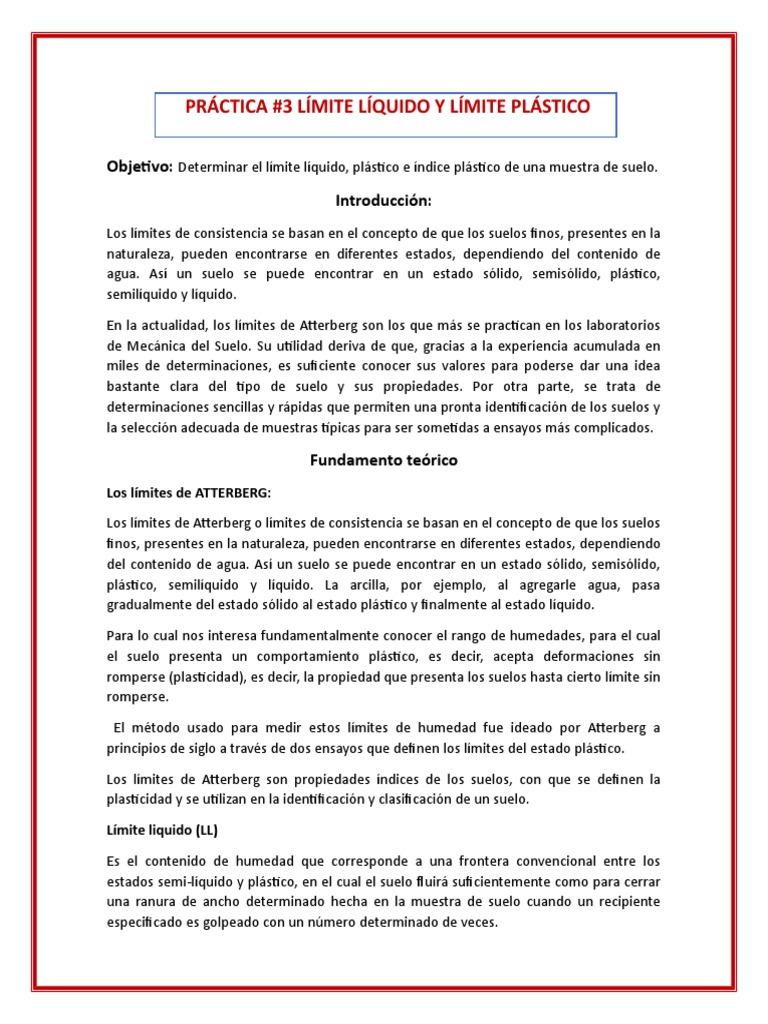

PRÁCTICA #3 LÍMITE LÍQUIDO Y LÍMITE PLÁSTICO
Objetivo: Determinar el límite líquido, plástico e índice plástico de una muestra de suelo.
Introducción:
Los límites de consistencia se basan en el concepto de que los suelos finos, presentes en la
naturaleza, pueden encontrarse en diferentes estados, dependiendo del contenido de
agua. Así un suelo se puede encontrar en un estado sólido, semisólido, plástico,
semilíquido y líquido.
En la actualidad, los límites de Atterberg son los que más se practican en los laboratorios
de Mecánica del Suelo. Su utilidad deriva de que, gracias a la experiencia acumulada en
miles de determinaciones, es suficiente conocer sus valores para poderse dar una idea
bastante clara del tipo de suelo y sus propiedades. Por otra parte, se trata de
determinaciones sencillas y rápidas que permiten una pronta identificación de los suelos y
la selección adecuada de muestras típicas para ser sometidas a ensayos más complicados.
Fundamento teórico
Los límites de ATTERBERG:
Los límites de Atterberg o límites de consistencia se basan en el concepto de que los suelos
finos, presentes en la naturaleza, pueden encontrarse en diferentes estados, dependiendo
del contenido de agua. Así un suelo se puede encontrar en un estado sólido, semisólido,
plástico, semilíquido y líquido. La arcilla, por ejemplo, al agregarle agua, pasa
gradualmente del estado sólido al estado plástico y finalmente al estado líquido.
Para lo cual nos interesa fundamentalmente conocer el rango de humedades, para el cual
el suelo presenta un comportamiento plástico, es decir, acepta deformaciones sin
romperse (plasticidad), es decir, la propiedad que presenta los suelos hasta cierto límite sin
romperse.
El método usado para medir estos límites de humedad fue ideado por Atterberg a
principios de siglo a través de dos ensayos que definen los límites del estado plástico.
Los límites de Atterberg son propiedades índices de los suelos, con que se definen la
plasticidad y se utilizan en la identificación y clasificación de un suelo.
Límite liquido (LL)
Es el contenido de humedad que corresponde a una frontera convencional entre los
estados semi-líquido y plástico, en el cual el suelo fluirá suficientemente como para cerrar
una ranura de ancho determinado hecha en la muestra de suelo cuando un recipiente
especificado es golpeado con un número determinado de veces.
El procedimiento para la prueba de límite líquido dada en ASTM es la Designación ASTM D-
4318. Es difícil ajustar el contenido de humedad en el suelo para satisfacer el cierre
requerido de 12.7 mm de la ranura en la pasta de suelo con 25 golpes. Por lo tanto, al
menos se realizan cuatro pruebas para el mismo suelo con un contenido variable de
humedad para determinar el número de golpes N, que varía entre 15 y 35, necesario para
lograr el cierre. El contenido de humedad del suelo en porcentaje y el correspondiente
número de golpes se representan gráficamente en papel cuadriculado semilogarítmico. La
relación entre el contenido de humedad y log N es casi como una línea recta. Esto se
conoce como curva de flujo. El contenido de humedad correspondiente a N 25,
determinado a partir de la curva de flujo, da el límite líquido del suelo.
Límite plástico (LP)
El límite plástico se define como el contenido de humedad, en porcentaje, en el que el
suelo al enrollarse en hilos de 3.2 mm de diámetro se desmorona. El límite plástico es el
límite inferior del escenario plástico del suelo. La prueba es simple y se realiza mediante
rodados repetidos por parte de una masa de tierra de tamaño elipsoidal sobre una placa
de vidrio esmerilado.
El índice de plasticidad (PI) es la diferencia entre el límite líquido y el límite plástico de un
suelo:
El procedimiento para la prueba de límite plástico se da en la norma ASTM, Designación
ASTM D-4318.
Límite de contracción (SL)
La masa de suelo se contrae a medida que éste pierde humedad gradualmente. Con la
pérdida continua de humedad se alcanza un estado de equilibrio hasta el punto en el que
más pérdida de humedad no dará lugar a ningún cambio de volumen adicional. El
contenido de humedad, en porcentaje, en el que el cambio de volumen de la masa de
suelo cesa se define como límite de contracción
Equipo y material a utilizar
Aparato de límite líquido (máquina de Casagrande).
Ranurador
Espátulas (las necesarias).
Balanza eléctrica de precisión de 0,01 gr.
Mortero de porcelana.
Horno de secado con circulación de aire y temperatura regulable.
Estufa eléctrica o de gas.
Placas de vidrio para el límite plástico.
Agua.
Recipientes herméticos.
Malla Nª 40 ASTM
Probeta de 25 ml de capacidad.
Muestra de arcilla.
9 flaneras
Pipeta
Molde cilíndrico metálico para la prueba de límite de contracción.
Procedimiento
Preparación del material
1. Secamos la muestra en la estufa eléctrica hasta dejarla a peso constante.
2. Dejamos reposar la muestra hasta que se enfríe.
3. Una vez frío el material depositamos aproximadamente 800 g en la malla #40 y
procedimos a cribarlo.
4. Una vez cribado seleccionamos el material que paso por la malla #40 y le aplicamos
el cuarteo, posteriormente pesamos la muestra representativa y registramos el
peso.
5. Una vez que obtuvimos el material deseado procedimos a realizar el ensayo
Procedimiento del ensayo:
Limite liquido
1. Depositamos los 350 g de la muestra en el mortero de porcelana, con ayuda de un
gotero procedimos a humedecerla y mezclamos hasta lograr la consistencia
adecuada.
2. Desmontamos y secamos la cápsula de la máquina de Casagrande, asegurando que
se encuentre perfectamente limpia y seca antes de iniciar el procedimiento.
3. Montamos la cápsula en su posición para el ensayo y la nivelamos.
4. Tomamos aproximadamente 20 gramos de la muestra húmeda y lo colocamos en la
capsula alisando la superficie a una altura de 1 cm con la espátula.
5. Usando el ranurador separamos la muestra contenida en la capsula en dos mitades
según el eje de simetría de la cápsula.
6. Accionamos el aparato de Casagrande y apagamos hasta que el surco se cierre en
½” de longitud; anotamos el número de golpes.
7. Inmediatamente revolvimos la muestra contenida en la cápsula de Casagrande con
la espátula y repetimos las operaciones 5 y 6.
8. Tomamos una parte de la muestra contenida en la capsula de Casagrande en la
zona donde se cerró el surco, la depositamos en una flanera y registramos su peso
de inmediato.
9. Vaciamos el resto de la muestra contenida en la cápsula de Casagrande al mortero
de porcelana (que todavía contenía la mezcla de suelo inicial).
10. Le agregamos un poco de agua con ayuda de la pipeta y continuamos revolviendo
la muestra con la espátula y en seguida repetimos desde la etapa 4 a la 9.
11. Repetimos las etapas 4 a 10 hasta obtener 6 muestras, posteriormente se llevan al
horno donde se secarán por un periodo de 24 horas.
12. Transcurridas as 24 horas se registran los pesos de las muestras ya secas y se
precede a realizar los cálculos correspondientes.
Limite plástico
1. Tomamos una parte de la pasta que se preparó anteriormente la cual requirió más
de 40 golpes para cerrar la ranura. Que tenía una consistencia aparentemente en
estado plástico (parecida a la de la conocida plastilina).
2. Procedimos a moldear dicha muestra en rollitos cilíndricos de aproximadamente
1/8” o 3 mm de diámetro y 5 centímetros de longitud, sobre una lámina de vidrio
de superficie totalmente lisa. Hicimos 3 rollitos.
3. Luego estos rollitos los colocamos en flaneras y los pesamos en una balanza de
sensibilidad de 0.1 gramos, posteriormente los metimos al horno a una
temperatura de 100 a 110 °C, por un intervalo de 24 horas aproximadamente.
4. Después de pasadas las 24 horas retiramos las 3 muestras y las pesamos, para así
determinar, con las diferencias de peso, el contenido de humedad.
5. Tomamos tres muestras, para con el promedio de los 3 contenidos de humedad,
determinar el límite plástico de la muestra.
Límite de contracción
1. Pesamos el molde cilíndrico y calculamos su volumen.
2. Le untamos aceite a todo el interior del molde para evitar que se pegue la muestra.
3. Tomamos una porción de la muestra previamente mezclada y humedecida en el
mortero de porcelana y la introducimos en el molde.
4. Golpeamos el molde para que no queden vacíos y se llene por completo.
5. Posteriormente enrasamos el exceso de material y procedimos a pesar el molde
con el material húmedo en él.
6. Llevamos el molde al horno y lo dejamos 24 horas para el secado de la muestra.
7. Pasadas las 24 horas pesamos de nuevo el molde con la muestra seca y calculamos
de nuevo su volumen.
8. Procedimos a realizar los cálculos pertinentes.
Datos y resultados obtenidos
Conclusiones
Es muy importante hallar el contenido de agua para un suelo ya que por medio de esta
podremos saber el límite líquido y la plasticidad del suelo en estudio, para nuestro caso el
límite líquido calculado fue de 55.79 %
Se ha llegado a entender los procedimientos necesarios para la realización de este ensayo
de laboratorio, así como también se ha llegado a dar una mayor importancia a lo que
significa este tipo de ensayo en el desarrollo de la vida laboral del futuro profesional.
Bibliografía
Das, B. M. (2013). Fundamentos de ingeniería geotécnica.
