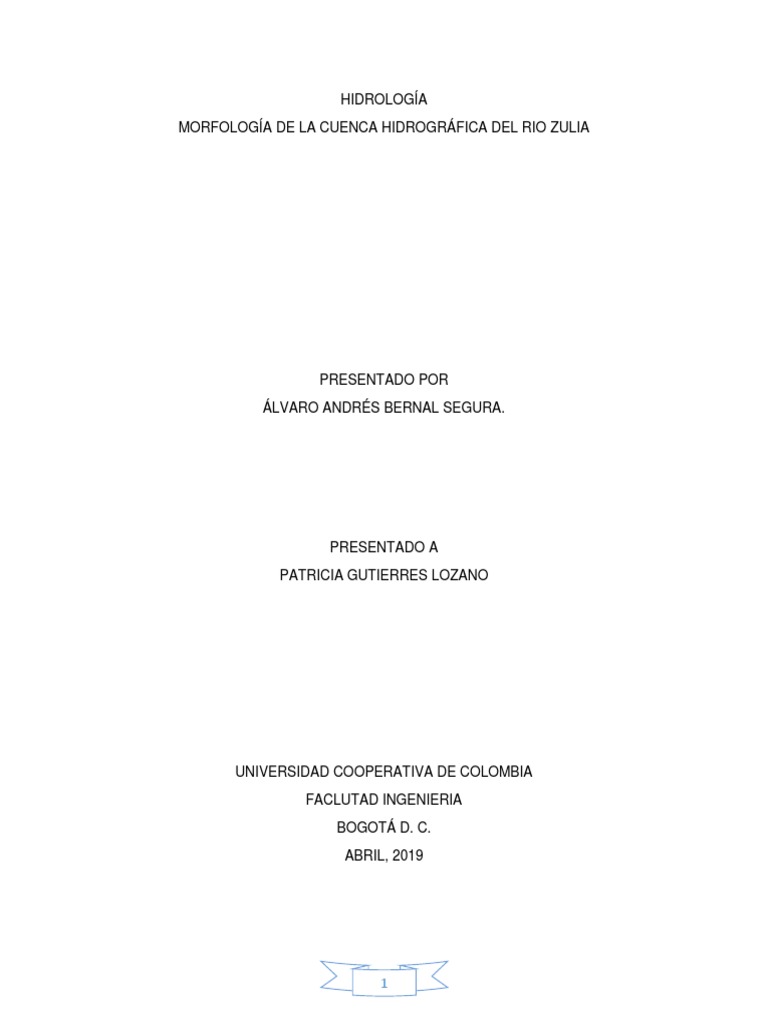

HIDROLOGÍA

MORFOLOGÍA DE LA CUENCA HIDROGRÁFICA DEL RIO ZULIA

PRESENTADO POR
ÁLVARO ANDRÉS BERNAL SEGURA.

PRESENTADO A
PATRICIA GUTIERRES LOZANO

UNIVERSIDAD COOPERATIVA DE COLOMBIA

FACLUTAD INGENIERIA
BOGOTÁ D. C.
ABRIL, 2019

1
 TABLA DE CONTENIDO

TABLA DE CONTENIDO ................................................................................................................. 2

METODOLOGÍA ............................................................................................................................... 2
INTRODUCCIÓN .............................................................................................................................. 3
MAPA DE LA CUENCA Y SUS DRENAJES PRINCIPALES ........................................................ 4
MAPA DE ORDEN DE LAS CORRIENTES DE LA CUENCA ...................................................... 5
PARÁMETROS MORFOLÓGICOS Y ANÁLISIS .......................................................................... 6
Área ................................................................................................................................................. 6
Perímetro de la cuenca. ................................................................................................................... 6
Coeficiente de Concavidad.............................................................................................................. 7
Longitud Axial ................................................................................................................................ 7
Factor de Forma .............................................................................................................................. 7
Longitud de drenajes ....................................................................................................................... 8
Densidad de Drenaje ....................................................................................................................... 8
Extensión media de la escorrentía Superficial (Km) ....................................................................... 9
CONCLUSIONES .............................................................................................................................. 9
BIBLIOGRAFÍA............................................................................................................................... 10

METODOLOGÍA
• Se descargo una zonificación hidrográfica del Ideam y un ráster de elevaciones.

• Se ubico la cuenca del rio Zulia por medio del programa Argis – Arcmap, en el cual se cortó
el polígono correspondiente a la cuenca hidrográfica del Rio zulia y se corto el modelo de
elevaciones teniendo en cuenta el área de la cuenca.

• Se procesa el ráster de elevaciones para delimitar la cuenca de la subzona

hidrográfica por medio de la caja de herramientas de Hidrología, en el cual se
proceso el ráster por medio del relleno, dando como resultado otro nuevo ráster,
este se proceso en la herramienta de dirección de flujo y luego acumulación de flujo.

• Se ubico el punto de descarga.

• Se empezó a procesar la red de drenaje con evaluación condicional, vinculo de

arroyo y por último clasificación de arroyo.

2
 • Se transformo de ráster a polígono para poder calcular por medio de la tabla de
atributos en donde se clasifico los drenajes, se selecciono cada tipo de drenaje, se
exporto al formato Excel y procese cada parámetro morfométrico y analice.

INTRODUCCIÓN
Los estudios morfométricos según Rojo, son de gran importancia en el estudio de cualquier cuenca,
ya que ofrecen un parámetro de comparación y/o interpretación de los fenómenos que ocurren en esta,
estas características físicas tienen una relación estrecha con el comportamiento de los caudales que
transitan por ella. Es el estudio cuantitativo de las particularidades físicas de una cuenca hidrográfica,
se utiliza para analizar la red de drenaje, las pendientes y la forma de una cuenca a partir del cálculo
de valores numéricos. Dentro de este contexto, es importante señalar que las mediciones deben ser
realizadas sobre un mapa con suficiente información hidrográfica y topográfica (Cardona, s.f.)
La morfometría particular de cada cuenca hidrográfica es proporcional con la posibilidad de cosecha
hídrica, ante eventos climáticos, y con la generación de una respuesta a los mismos, como ser la
escorrentía superficial, expresada en términos de caudales, la incidencia en el transporte de
sedimentos y nutrientes a lo largo de los ecosistemas que la integran, además con la morfometría se
pueden comparar diferentes cuencas hidrográficas y así facilitar la gestión y manejo de la cuenca.
La cuenca en estudio se encuentra inmersa dentro de la vertiente o zona hidrográfica del Caribe,
dentro de ésta se encuentra la gran cuenca del Catatumbo que drena sus aguas al Lago de Maracaibo
en el estado Zulia en Venezuela. La cuenca hidrográfica del río Zulia se encuentra ubicada en la
vertiente oriental de la cordillera oriental (Nororiental, 2010)
El Río Zulia (Se forma en el municipio de Arboledas y finaliza en Puerto Santander, de allí se extiende
a suelo venezolano), sus afluentes principales son: Río La Plata, Río Pamplonita, Río Salazar, Río
Arboledas, Río Cucutilla, Río Sulasquilla, Quebrada Ocarena, Quebrada Cuperena, Quebrada Seca,
Quebrada Tonchalá. (Nororiental, 2010)

3
MAPA DE LA CUENCA Y SUS DRENAJES PRINCIPALES

4
 MAPA DE ORDEN DE LAS CORRIENTES DE LA CUENCA

Los patrones de drenaje de las cuencas, a su vez, se clasifican de acuerdo a la forma en que se
distribuyen sus tributarios, en nuestro caso se clasifica en una forma detrítica Presentando
ramificaciones formando ángulos agudos. Este patrón esta formado por una
corriente principal con sus afluentes primarios y secundarios uniéndose libremente en todas
direcciones. (Restrepo, 2008)

5
 PARÁMETROS MORFOLÓGICOS Y ANÁLISIS
PARÁMETROS MORFOLÓGICOS
PERIMETRO Longitud LONGITUD DE EXTENCIÓN MEDIA DE LA
ÁREA (Km²) (Km) Kc Axial Kf DRENAJES (Km) Dd (Km) ESCORRENTIA SUPERFICIAL (Km)
3428,65 422,40 2,01985191 126,54 0,21 300,00 0,09 0,02

Área

El área de nuestra cuenca hidrografía es de 3428 Km² correspondiente a la superficie delimitada por
la divisoria de aguas de la zona de estudio, por lo tanto, toda el agua que se precipita dentro de esta
área va por escorrentía a un drenaje principal, esta área fue obtenida por la zonificación hidrográfica
realizada por el IDEAM, es importante definir bien el área de nuestra cuenca hidrográfica teniendo
en cuenta la línea de divisoria de aguas que se obtiene a partir de un modelo de elevaciones de la
zona.

Tabla obtenida de (JIMENEZ, 2015)

Teniendo el área de nuestra cuenca hidrográfica podemos clasificar según la red drenajes que
obtuvimos, en nuestro caso es una cuenca ya que mide más de 300 Km².

Perímetro de la cuenca.

El perímetro es un valor fundamental ya que este valor influye en el factor de forma y fue obtenido
directamente de un programa de información geográfica (ARGIS-ARCMAP) mediante la calculadora
geométrica ubicada en la tabla de atributos de nuestro mapa.

6
Coeficiente de Concavidad

Es un valor adimensional y tiene por definición un valor de 1 para cuencas imaginarias de forma
exactamente circular. Los valores de Kc nunca serán inferiores a 1. El grado de aproximación de este
índice a la unidad indicará la tendencia a concentrar fuertes volúmenes de aguas de escurrimiento,
siendo más acentuado cuanto más cercano sea a la unidad, lo cual quiere decir que entre más bajo sea
Kc, mayor será la concentración de agua, para la cuenca hidrográfica del rio Zulia el coeficiente es
de 2,01 por lo tanto la concentración de agua del rio va a ser menor, esto nos quiere decir que es
menos probable de presentarse una creciente o inundaciones, este valor nos indica también si nuestra
cuenca es más o menos irregular como se muestra en la siguiente figura en la cual podemos inferir
que nuestra cuenca es rectangular y sus drenajes tendrán una mayor distancia que recorrer evitando
que haya una mayor acumulación de agua en el drenaje principal

Tabla obtenida de (JIMENEZ, 2015)

Longitud Axial

La longitud axial se mide desde el punto de descarga y el drenaje más alejado de nuestra cuenca
hidrográfica por lo tanto nos medirá que tanto tardará una gota de agua desde el punto más lejano al
punto de descarga.

Factor de Forma

Es la relación entre el área de la cuenca y el cuadrado del máximo recorrido (Línea axial), este
parámetro mide la tendencia de la cuenca hacia las crecidas, rápidas muy intensas a lentas y
sostenidas. Es un parámetro también adimensional que denota la forma redondeada o alargada de la
cuenca.
A medida que el área aumenta, la relación A/L2 disminuye, lo cual indica una tendencia al
alargamiento en cuencas grandes.
El Factor de forma del rio Zulia es de es de (0.21), el cual nos indica que tiene una forma muy alargada
coincidiendo con la del mapa de cauce, y el coeficiente de concavidad el cual nos indica que
rectangular según JIMENEZ, (2015) cuando Kf es <1 nos dice que tiene una baja susceptibilidad a
las crecidas.

7
 Tabla obtenida de (JIMENEZ, 2015)

Longitud de drenajes

La longitud de drenajes son todos los tributarios que le llegan al drenaje principal este se incluye
quebradas, arroyos y ríos tipo 2, sumados todos estos drenajes nos un total de 300 Km.

Densidad de Drenaje

La cantidad de ríos y quebradas que llegan o tributan al río principal dentro del área de la cuenca se
conoce como densidad de drenaje. Este nos revela el régimen y morfología de la cuenca, porque
relaciona la longitud de los cursos de agua con el área total, según SIERRA, (2015) Este índice es
importante, puesto que refleja la influencia de la geología, topografía, suelos y vegetación, en la
cuenca hidrográfica, y está relacionado con el tiempo de salida del escurrimiento superficial de la
cuenca.
Una densidad de drenaje alta refleja una cuenca muy bien drenada que debería responder,
relativamente rápido, al influjo de la precipitación. Una cuenca con baja densidad de drenaje refleja
un área pobremente drenada, con respuesta hidrológica muy lenta
En el rio zulia nos indica una densidad de drenaje de 0,09 Km, la cual nos indica una densidad de
drenaje extremadamente baja, es muy probable que subestime la red de drenaje por (Argis-Arcmap)
ya que no es lógico este valor.

8
 Tabla obtenida de (SIERRA, 2015)

Extensión media de la escorrentía Superficial (Km)

Es la distancia media en que el agua de lluvia tendría que escurrir sobre los terrenos de nuestra cuenca,
en nuestro caso la gota tendría que recorrer una extensión de solo 0,02 Km para llegar a un drenaje,
esta distancia es muy corta teniendo en cuenta el área total de nuestra cuenca, además este parámetro
se calculo con la densidad de drenaje que obtuvo un valor bajo para la cuenca.

CONCLUSIONES

• El análisis morfométrico es de gran importancia en el estudio de la cuenca del rio zulia, ya

que se constituye un criterio para establecer la magnitud de parámetros e interpretar los
fenómenos que ocurren en ésta como las crecidas e inundaciones.

• Se determina que la cuenca del rio zulia está caracterizada de forma general como una
cuenca de forma alargada, la cual tendrá muy poca posibilidad a inundaciones y avenidas
por contar con un indícese de concavidad rectangular en el cual sus drenajes tendrán una
mayor distancia que recorrer evitando que haya una mayor acumulación de agua en el
drenaje principal.

• Se recomienda tener cuidado con el programa ArcGIS al calcular la densidad de drenaje ya

que es un error recurrente el subestimar los drenajes de la cuenca por lo tanto se recomienda
revisar los datos abiertos del Instituto geográfico Agustín Codazzi y hacer un estudio de la
cobertura vegetal y el tipo de suelo ya que estas variables son fundamentales para estimar la
densidad de drenaje.

9
 BIBLIOGRAFÍA

• Cardona, B. L. (s.f.). Conceptos básicos de Morfometría de Cuencas Hidrográficas. Obtenido

de
http://www.repositorio.usac.edu.gt/4482/1/Conceptos%20b%C3%A1sicos%20de%20Morf
ometr%C3%ADa%20de%20Cuencas%20Hidrogr%C3%A1ficas.pdf

• JIMENEZ, F. A. (2015). ESTUDIO MORFOMETRICO DE LA CUENCA DEL RIO AZUL, AFLUENTE

DEL RIO CALIMA, DEPARTAMENTO DEL VALLE DEL CAUCA. Obtenido de Repositorio
Universidad Distrital :
http://repository.udistrital.edu.co/bitstream/11349/2126/1/MorenoGrandeFredyAlberto2
015.pdf

• Nororiental, C. A. (2010). PLAN DE ORDENACIÓN Y MANEJO DE LA CUENCA HIDROGRÁFICA

DEL RÍO ZULIA. Obtenido de Grupo Técnico POMCH :
http://corponor.gov.co/publica_recursos/pomca/zulia/POMCH_COMPLETO-
RIO_ZULIA.pdf

• Restrepo, G. R. (2008). Fundamentos de limnología neotropical. Medellin: Editorial

Universidad de Antioquia .

• Rojo, J. (s.f.). Morfometría de cuencas Hidrograficas. Obtenido de

http://julianrojo.weebly.com/uploads/1/2/0/0/12008328/morfometria.pdf

• SIERRA, L. F. (2015). CORRELACIÓN ENTRE CARACTERÍSTICAS DE LOS PARÁMETROS

MORFOMÉTRICOS Y VARIABLES DEL DRENAJE SUPERFICIAL DE LAS CUENCAS QUE
DESEMBOCAN EN LA CIÉNAGA GRANDE DEL MAGDALENA. Obtenido de Repositorio
universidad de cartagena :
http://repositorio.unicartagena.edu.co:8080/jspui/bitstream/11227/1864/1/CORRELACI%
C3%93N%20ENTRE%20CARACTER%C3%8DSTICAS%20DE%20LOS%20PAR%C3%81METROS
%20MORFOM%C3%89TRICOS%20Y%20VARIABLES%20DEL%20DRENAJE%20SUPERFI.pdf
