Practica Lab N4

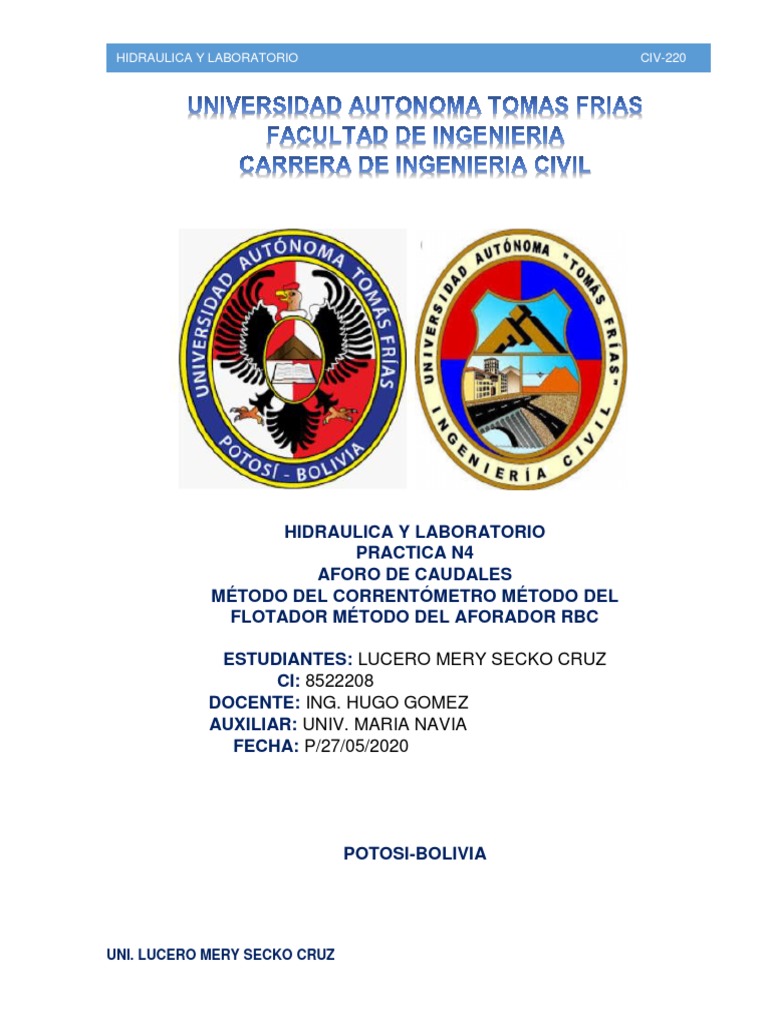

HIDRAULICA Y LABORATORIO CIV-220
HIDRAULICA Y LABORATORIO
PRACTICA N4
AFORO DE CAUDALES
MÉTODO DEL CORRENTÓMETRO MÉTODO DEL
FLOTADOR MÉTODO DEL AFORADOR RBC
ESTUDIANTES: LUCERO MERY SECKO CRUZ

CI: 8522208
DOCENTE: ING. HUGO GOMEZ
AUXILIAR: UNIV. MARIA NAVIA
FECHA: P/27/05/2020
POTOSI-BOLIVIA
UNI. LUCERO MERY SECKO CRUZ

INDICE
1. INTRODUCCIÓN
2. OBJETIVOS
2.1. OBJETIVO GENERAL
2.2. OBJETIVO ESPECIFICO
3. FUNDAMENTO TEORICO
4. PROCESAMIENTO EXPERIMENTAL.
4.1. MATERIALES
4.2. REALIZACION
4.2.1. AFORO MÉTODO DEL FLOTADOR
4.2.2. AFORO MÉTODO DEL CORRENTÓMETRO USGS PYMY CURRENT METER ELECCION
DEL SITIO O LUGAR DE AFORO
4.2.3. AFORO MÉTODO DEL AFORADOR RBC
5. DATOS Y CALCULOS
-TOMA DE DATOS PARA AFORO DE CAUDALES EN CORRIENTES DE AGUA METODO DEL
FLOTADOR
6. DETERMINAR
6.1. MÉTODO AFORO DEL FLOTADOR
6.2. MÉTODO AFORO DEL MINIMOLINETE
6.3. DETERMINACIÓN DEL FACTOR DE RELACIÓN ENTRE VELOCIDAD SUPERFICIAL Y
VELOCIDAD MEDIA.
6.4. MÉTODO DE AFORO: AFORADOR RBC
7. OBSERVACIONES Y CONCLUSIONES
8. RECOMENDACIONES
9. BIBLIOGRAFIA
10. CUESTIONARIO

AFORO DE CAUDALES
MÉTODO DEL CORRENTÓMETRO, MÉTODO DEL FLOTADOR Y
MÉTODO DEL AFORADOR RBC
1. INTRODUCCIÓN
Con la finalidad de determinar la disponibilidad de agua en la comunidad de Cayara,
se ha realizado mediciones hidrológicas mediante aforos con el correntómetro
flotador y aforo RBC. Para lo cual se ha realizado prácticas en campo para realizar
el trabajo hidrométrico. En las fuentes de agua donde el caudal es menor.
Métodos de Aforos
Entre las diversas maneras de efectuar los aforos, existen varios métodos y
procedimientos que se emplean en la Hidrología:
A) los denominados métodos directos, en los cuales se mide la velocidad del
escurrimiento y la sección mojada correspondiente, para el cumplimiento del
presente trabajo hidrométrico, se emplea un molinete hidrométrico de última
generación, de la reconocida firma OTT – Industria Alemana.
B) Los denominados métodos indirectos, donde la velocidad se estima mediante
mediciones y reconocimientos de campo especiales; con formulaciones
matemáticas derivadas de la Hidráulica clásica, como son las ecuaciones de
Bernoulli y de Chezy - Manning.
Para el presente monitoreo hidrológico se emplearon los métodos directos

2. OBJETIVOS
2.1. OBJETIVO GENERAL
Conocer y comprender acerca de los procedimientos y metodologías para la determinación
de caudales en cauces naturales, canales de captación de riego, acequias, etc.
2.2. OBJETIVO ESPECIFICO
 Realizar levantamiento de perfiles transversales del río.
 Determinar por medio del Correntómetro o Mini molinete la velocidad media
de la corriente o flujo en un cauce natural
 Determinar por medio del método del flotador la velocidad de la corriente o
flujo en un cauce natural.
 Realizar utilizando un aforador RBC la medición del caudal en un canal de
captación para riego (Simular uno si no es posible hacerlo en uno en
funcionamiento)
 Hallar el coeficiente de descarga teórico del Aforador RBC y su Curva
calibrada a la ecuación 𝑄 = 𝐶 ∗ 𝐻𝑚
 Comparar y analizar resultados
3. FUNDAMENTO TEORICO
CONCEPTOS BÁSICOS
Caudal: es el volumen de agua que pasa por una sección de un río o quebrada por unidad
de tiempo, por ejemplo la cantidad de litros de agua, que pasa por segundo en una sección
de la quebrada, río o arroyo.
Volumen: es la magnitud física de un cuerpo en tres
Dimensiones: largo, ancho y alto. Su unidad en el Sistema Internacional es el metro cúbico
(m).
Velocidad: es la distancia, longitud o largo recorrido por un objeto (en nuestro caso el agua)
en un tiempo determinado.
Tramo: es la distancia o longitud seleccionada en el río o quebrada donde se realiza el
aforo.
Sección: corte imaginario transversal sobre el ancho de la quebrada o río donde se hace
la medición del área.
Faja: es la división en longitudes iguales de la sección donde se realiza la medición.

AFORO
Medición del volumen de agua que fluye a través de la sección Transversal de una corriente, se mide
en metros cúbicos por segundo o litros por segundo generalmente. Alcaldia Mayor de Bogotá,
Secretaria Distrital de Ambiente : Empresa de Acueducto y Alcantarilldo de Bogotá (2008).
Existen varios métodos de aforo, la elección del método a utilizar depende de las condiciones al
momento de su realización y de las características de cada sitio. (Instituto de Hidrologia,
Meteorologia y Estudios Ambientales. IDEAM, 2002).
TIPOS DE AFORO
Aforo por suspensión (Puentes & tarabitas).
Angular (sextante o tránsito)
Bote cautivo
Vadeo
Volumétrico
Trazadores– dilución
Flotadores
Lancha en movimiento
Vertedero
Canaleta parshall
MÉTODOS DE AFORO
 QUÍMICO O DEL TRAZADOR.
La metodología para realizar aforos con trazadores o aforos químicos consiste en medir la
fluctuación de la concentración de una sustancia agregada a la corriente en un punto determinado y
suficientemente aguas abajo medir la concentración o el grado de dilución del trazador inyectado,
para así poder hallar el caudal (no es necesario conocer el área de la sección transversal del punto
de medición). Para la medición del caudal con este método se utilizan dos métodos: el método de
inyección continua y el método de inyección instantánea. Corporación Autonoma Regional del Valle
del Cauca. CVC (2005) Algunos de los trazadores más utilizados son: los sólidos en suspensión, los
trazadores químicos solubles en el agua, los colorantes y los elementos radioactivos. No obstante
que esta metodología es avalada por muchos especialistas en el tema, pueden existir inconvenientes
para su realización como altas velocidades del agua y la presencia de cuerpos extraños que pueden
poner en riesgo la vida del aforador o el bienestar de los equipos hidrométricos utilizados.
 LOS MOLINETES
Pueden ser calibrados individualmente o en conjunto; en la primera modalidad un molinete puede
ser calibrado de forma individual cuando la relación velocidad – efecto fue elaborada para ese
molinete en particular y en la segunda modalidad el fabricante ofrece una calibración en conjunto
para cierto tipo de molinetes, los cuales fueron fabricados de manera uniforme y calibrados
individualmente hasta asegurar una calibración estándar para toda la línea de producción. Instituto

de Hidrologia, Meteorologia y Estudios Ambientales. IDEAM (2007). De acuerdo a fabricantes de

molinetes como SEBA Hidrometrie y A.OOT Kempten, los molinetes calibrados individualmente no
deben ser recalibrados, deben tener una tabla o curva de calibración y su fórmula correspondiente,
ya que cada hélice tiene su propia ecuación y en caso de que esta se golpee y pierda su forma, lo
más recomendable es cambiarla. Instituto de Hidrologia, Meteorologia y Estudios Ambientales.
 MOLINETE
Para el método de las velocidades generalmente se toman a ¼, ½ y ¾ del ancho de los dos puntos
de control elegidos, en los cuales el agua debe correr libremente y las líneas de flujo deben ser
paralelas. El punto uno es de salida y el punto dos de llegada, simultáneamente se toma el tiempo
de desplazamiento entre cada punto para cada uno de los tres flotadores. Instituto de Hidrologia,
Meteorologia y Estudios Ambientales. IDEAM (2007). Seguidamente se realizan los cálculos para
hallar la velocidad media en la corriente promediando las tres velocidades de los flotadores lanzados
a ¼, ½ y ¾ del ancho del tramo elegido para realizar los aforos. Cabe resaltar que para láminas
pequeñas la velocidad en la vertical es homogénea, por la tanto la velocidad superficial es
representativa para toda la sección de aforo. Instituto de Hidrologia, Meteorologia y Estudios
Ambientales.
Aforadores RBC
Los aforadores RBC se utilizan para medir la cantidad de agua que fluye por un canal
de riego, por ejemplo. En comparación con los aforadores conocidos, como el WSC o
el Parshall, el aforador RBC es el más preciso. Ha sido desarrollado especialmente
para ser utilizado en cursos de agua o canales pequeños (canales de riego, canales
de entrada y salida, capas arables, arroyos y similares). Nuestro programa estándar
incluye aforadores de distintos alcances de medición; puede encargarnos
especialmente tamaños más grandes. Se entrega un colector de datos con sensor de
presión que se puede conectar directamente al aforador para hacer una lectura
automática de los aforadores RBC. El registro automático lleva menos tiempo y es
mucho más cómodo, especialmente en lugares de difícil acceso.
Ventajas Aforadores
 Móvil: Estructura ligera de acero inoxidable

 Cuatro tamaños para diferentes necesidades de análisis
 Fácil instalación, solo hay que nivelarlo
 Introducir en el lecho de un arroyo, esperar a que se estabilice y leer
 Puede combinarse con registradores de nivel del agua precisos
Aplicaciones:
 Medición de cantidad de agua de riego que fluye a un campo.

DESCRIPCION DEL AREA DE ESTUDIO

La Palca es una localidad que se encuentra ubicada, políticamente en la
jurisdicción municipal de Yocalla perteneciente a la Provincia de Tomás Frías,
del Departamento de Potosí, en Bolivia. Se ubica en la cota 3.473 msnm dentro del Cantón
Santa Lucía, entre los meridianos 65º47' y 66º05' de Longitud Oeste; y entre los paralelos
19º16' y 19º42' de Latitud Sur (SENAMHI, 2006).
LIMITES TERRITORIALES
El municipio de Yocalla limita:
 Al norte con el municipio de Tinguipaya.

 Al oeste con el municipio de Belén de Urmiri.
 Al sud con la Provincia de Antonio Quijarro.
 Al este con el municipio de Potosí.
La Sección Municipal, cuenta con una extensión de 1.112,00 km 2, de los cuales el distrito I,
tiene una extensión de 558 km 2, ocupando el 50,20% del territorio; Mientras el distrito II, se
extiende en 554 km 2, ocupando el 49,80% de la superficie total
UBICACIÓN DE DEL LUGAR DE ENSAYO

VIAS DE ACSESO
La accesibilidad vial a la localidad de La Palca es por el vía troncal asfaltada Potosí-Oruro
hasta el kilómetro 18 y de allí derivar por camino empedrado 3.5 km, haciendo un total de 21.5
km de trayecto Potosí (ciudad) a la localidad de La Palca. La transitabilidad vial es posible
todo el año sin dificultad.
ALGUNAS VARIABLES QUE AFECTAN EL CAUDAL DE LAS FUENTES DE AGUA:
•El clima: en temporada de lluvias, el caudal incrementa, y en temporada de sequía tiende a
disminuir.
•La permeabilidad del suelo: si el suelo es permeable, absorbe y retiene una gran cantidad de
agua, que luego aflorará a través de los manantiales a muchos kilómetros de distancia. En suelos
impermeables el agua escurre de manera superficial.
•La vegetación: evita el desplazamiento rápido de las aguas por las laderas, siendo excelente para
disminuir las crecidas violentas y torrenciales de los ríos y quebradas.
•El hombre: altera el comportamiento natural de los ríos y quebradas a través de la construcción de
represas y embalses, de la extracción de material de aluvión, del depósito y acumulación de
residuos sólidos, entre otros.
4. PROCESAMIENTO EXPERIMENTAL.
4.1. MATERIALES
Los materiales a emplear en la presente práctica, son :

1. Aforador RBC: el instrumento nos ayudara a medir el caudal que circula por el mismo
2. Flotador: Es un objeto flotante, que sea arrastrado por la corriente del agua y no por el viento,
puede ser una bola de ping-pong, una botella plástica pequeña, una rama, un trozo de madera que
flote libremente en el agua. Se recomienda que este objeto vaya sumergido la mitad por debajo de
la lámina de agua ( 50%).
3. Correntómetro USGS Pygmy Current Meter: El medidor Pygmy tiene una escala de dos
quintos del tamaño del medidor de corriente estándar tipo AA. No tiene un conjunto de aleta de
cola y se usa solo para medir arroyos poco profundos con la varilla de vadeo. Su rango de
funcionamiento es de 0,1 a 4,9 pies por segundo (0,03 a 1,5 metros por segundo). La rueda de
cangilones de 2 pulgadas (5,1 cm) de diámetro contiene seis tazas; Se realiza un cierre de
contacto único en cada revolución de la rueda de cangilones. Cada medidor pigmeo se envía
con un estuche de transporte, tabla de clasificación estándar de USGS (inglés o métrico),
repuesta, destornillador, aceite para instrumentos y paño de limpieza.

4. Una regla metálica preferentemente de 50 cm.
5. Un cronómetro: nos ayudara a calcular el tiempo que el objeto pasa de una distancia
aotra.
6. Un nivel de Ingeniero.
7. Flexómetro

4.2. REALIZACION
4.2.1. AFORO MÉTODO DEL FLOTADOR
-Buscar un tramo del rio que se aproxime a una recta y en que el perfil sea lo más
uniforme posible.
- Definir una longitud entera en la que sea posible tomar lecturas de velocidad.
- Realizar levantamientos de las secciones transversales del rio hasta donde se
encuentra el agua, la cantidad de los perfiles variara según la longitud elegida se
recomienda realizar mediciones cada 5 metros.
- Finalmente soltar el flotador, el cual debe ser un elemento que sea arrastrado
fácilmente por la corriente y no oponga resistencia al flujo ni al aire que se encuentra
sobre el nivel del agua, y realizar mediciones del tiempo que tarda en desplazarse desde
el punto inicial hasta el final del intervalo establecido.
4.2.2. AFORO MÉTODO DEL CORRENTÓMETRO USGS PYMY CURRENT METER
ELECCION DEL SITIO O LUGAR DE AFORO
El sitio de aforo ideal es el que presenta una distribución típica de velocidades y en la
mayoría de los casos es posible identificarlo a través de una evaluación visual, para ello se
deben tomar en cuenta los siguientes aspectos: El sitio debe ser fácilmente accesible e
identificable (referenciado)
. • El flujo debe ser preferentemente normal (subcrítico, tranquilo) y sin oleajes.
• El tramo de medición (canal) debe ser lo más recto y uniforme posible.
• El flujo debe estar libre de cualquier perturbación, evitar remolinos, remansos, cambios
súbitos de sección, obstrucciones (rocas, malezas), entradas o salidas de flujo en el tramo
de medición.

• La profundidad de agua debe ser suficiente para permitir una inmersión efectiva del
molinete.
SECCIÓN DE FLUJO Y NÚMERO DE VERTICALES La exactitud de las mediciones del
caudal depende en gran parte del número de verticales en que se hagan observaciones de
la profundidad y la velocidad.
Las verticales de observación deben localizarse de modo que se pueda definir debidamente
la variación en elevación del lecho de la corriente y la variación horizontal en velocidad. En
general, el espacio entre dos verticales sucesivas no debe superar 1/20 del ancho total,
𝑏≤𝐵20
DETERMINACIÓN DE LA VELOCIDAD MEDIA EN LA VERTICAL

El método más usual es el de puntos reducidos que consiste en: Método de puntos
reducidos
a) Método de un Punto. La velocidad se debe medir en cada vertical colocando el
molinete a 0.6 de profundidad a partir de la superficie. El valor observado se considera
como la velocidad media en la vertical. Este método se aplica con un factor de corrección
de 0.92 para profundidades inferiores a 1m (este aspecto deberá calibrarse), cuando las
mediciones se realizan bajo una capa de hielo. Bajo una capa de hielo, el molinete podrá
colocarse a 0.5 de profundidad; se aplica entonces a este resultado un factor de
corrección de 0.88.

4.2.3. AFORO MÉTODO DEL AFORADOR RBC

Se recomienda seguir los siguientes pasos:
1. Limpiar la solera del canal y regularizar las paredes del mismo aguas arriba del aforador
(al menos 2 m de distancia), en caso de ser necesario.
2. Hincar el aforador con combo hasta que la base del aforador quede al mismo nivel que
la solera del canal, esto evitará turbulencias que dificulten la lectura del caudal en la regla
(limnímetro). Se debe tener cuidado al hincar el aforador para no dañarlo, los golpes deben

ser localizados en los puntos indicados en la Figura 2. Si se tiene dificultad en el hincado

es preferible quitar el aforador y acondicionar nuevamente el sitio de aforo o finalmente
buscar otro sitio más conveniente.
3. El aforador tiene que estar bien nivelado, tanto en sentido transversal como en sentido
longitudinal, para ello se requiere usar nivel de albañil.
4. Impermeabilizar cuidadosamente los laterales entre el aforador y las paredes del canal
para evitar filtraciones, para este fin se emplea la misma tierra y hierbas del lugar, algunas
veces será necesario usar plástico (Figura 3).

5. DATOS Y CALCULOS
-TOMA DE DATOS PARA AFORO DE CAUDALES EN CORRIENTES DE AGUA

METODO DEL FLOTADOR


curva de descarga no calibrada

0.0045
y = 0.4715x1.7662
0.004
0.0035
0.003
0.0025
0.002
0.0015
0.001
0.035 0.04 0.045 0.05 0.055 0.06 0.065 0.07 0.075
Series1 Power (Series1)
6.4.4. Realizar el ajuste de datos experimentales Q y H a la forma generalizada de la siguiente

ecuación para el Aforador RBC. Q = C ∗ H𝑚
H(m) Q(m3/s) LOG(H) (LOG(H))^2 LOG(Q) LOG(H)*LOG(Q)

N
1 0,070 0,00433 -1,155 1,334 -2,364 2,730
2 0,068 0,00410 -1,167 1,363 -2,387 2,787
3 0,065 0,00378 -1,187 1,409 -2,422 2,875
4 0,065 0,00378 -1,187 1,409 -2,422 2,875
5 0,060 0,00327 -1,222 1,493 -2,485 3,036
6 0,056 0,00285 -1,252 1,567 -2,545 3,185
7 0,050 0,00237 -1,301 1,693 -2,625 3,416
8 0,048 0,00221 -1,319 1,739 -2,656 3,503
9 0,047 0,00213 -1,328 1,763 -2,672 3,549
10 0,042 0,00175 -1,377 1,895 -2,757 3,796
11 0,039 0,00154 -1,409 1,985 -2,812 3,962
SUMATORIA -13,9036 17,650800 -28,147491 35,713667
11 -13,9036 log C -28,147491

-13,9036 17,650800 m 35,713667
-1
C 0,4710
m 1,7661

6.4.5. Realizar los gráficos respectivos Q vs H (Curva de Descarga) con los datos calibrados y
datos medidos en la práctica, mostrando a su vez la ecuación de ajuste.
CORRECCION DE CAUDALES (CALCULO DE CAUDALES

CALIBRADOS)
carga
hidraulica caudal no calibrado caudal calibrado
H
m m3/s Lts/seg m3/s Lts/seg
0,07 0,004327 4,327026 0,004299 4,299087
0,068 0,004104 4,104364 0,004085 4,084538
0,065 0,003782 3,781762 0,003772 3,771687
0,065 0,003782 3,781762 0,003772 3,771687
0,06 0,003274 3,274113 0,003274 3,274486
0,056 0,002854 2,853715 0,002899 2,898851
0,05 0,002370 2,369726 0,002373 2,373029
0,048 0,002206 2,206302 0,002208 2,207968
0,047 0,002127 2,126764 0,002127 2,127379
0,042 0,001750 1,750389 0,001744 1,744113
0,039 0,001542 1,541574 0,001530 1,530150

curva de descarga no calibrada

0.0045
y = 0.4715x1.7662
0.004
0.0035
0.003
0.0025
0.002
0.0015
0.001
0.035 0.04 0.045 0.05 0.055 0.06 0.065 0.07 0.075
curva de descarga calibrada

0.0045
y = 0.471x1.7661
0.004
0.0035
0.003
0.0025
0.002
0.0015
0.001
0.035 0.04 0.045 0.05 0.055 0.06 0.065 0.07 0.075

6.4.4. Realizar el ajuste de datos experimentales Q y H a la forma generalizada
carga
caudal calibrado
hidraulica H
m m3/s Lts/seg
0,07 0,004299 4,299087
0,068 0,004085 4,084538
0,065 0,003772 3,771687
0,065 0,003772 3,771687
0,06 0,003274 3,274486
0,056 0,002899 2,898851
0,05 0,002373 2,373029
0,048 0,002208 2,207968
0,047 0,002127 2,127379
0,042 0,001744 1,744113
0,039 0,001530 1,530150
RESUMEN DE DATOS
METODO DEL FLOTADOR
seccion 1 VERTICAL Nº 1
a ncho de l a s uperfi ci e B(m)
1 2 3 4 5 6 7 8 9 10 11 12 13
4,8
distancia orilla (m) 0 0,4 0,8 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8
profundidad de agua (m) 0 0,07 0,068 0,112 0,135 0,21 0,215 0,19 0,188 0,165 0,15 0,105 0,03
ancho seccion b(m) 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4 0,4
area parcial (m2) 0 0,014 0,0276 0,036 0,0494 0,069 0,085 0,081 0,0756 0,0706 0,063 0,051 0,027
area total (m2) 0,6492
seccion 2 VERTICAL Nº 2
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
5,6
distancia orilla (m) 0 0,4 0,8 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8 5,2 5,6
profundidad de agua (m) 0 0,09 0,085 0,11 0,134 0,17 0,185 0,2 0,165 0,18 0,16 0,14 0,18 0,155 0,04
ancho seccion b(m) 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40
area parcial (m2) 0 0,0180 0,0350 0,0390 0,0488 0,0608 0,0710 0,0770 0,0730 0,0690 0,0680 0,0600 0,0640 0,0670 0,0390

AREA MEDIA (m2) 0,7194
VELOCIDA Y CAUDAL
longitud de medicion (m) L= 7 1 2 3 4 5 6 PROMEDIO
tiempo de flotador (seg) 8,57 8,18 8,04 7,38 7,07 7,79 7,838
velocidad de la superficie libre (m/s) 0,893 0,893 0,893 0,893 0,893 0,893 0,893
velocidad corregida (factor 0,66) 0,589 0,589 0,589 0,589 0,589 0,589 0,589
Area promedio (m2) 0,7194
CAUDAL (m3/s) 0,424
CAUDAL (L/s) 424,022
factor de relacion entre el caudal superficial y la velocidad media

velocidad maxima del velocidad del flotador antes
0,557 0,893
minimolinete de la correccion
factor de relacion 0,62370738
METODO DEL MINIMOLINETE

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
5,3
distancia orilla (m) 0 0,4 0,8 1,2 1,6 2 2,4 2,8 3,2 3,6 4 4,4 4,8 5,1 5,3
profundidad de agua (m) 0 0,08 0,144 0,154 0,145 0,17 0,192 0,216 0,202 0,156 0,162 0,156 0,156 0,104 0
ancho seccion b(m) 0,00 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,40 0,30 0,20
area parcial (m2) 0 0,0160 0,0448 0,0596 0,0598 0,0630 0,0724 0,0816 0,0836 0,0716 0,0636 0,0636 0,0624 0,0390 0,0104
PROFUNDIDAD 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
en la superficie 0 0,08 0,144 0,154 0,145 0,17 0,192 0,216 0,202 0,156 0,162 0,156 0,156 0,104 0
0,6*y 0 0,048 0,0864 0,0924 0,087 0,102 0,1152 0,1296 0,1212 0,0936 0,0972 0,0936 0,0936 0,0624 0
TABLA DE RESULTADOS
Vmed=V 0,6*y 0 0,173 0,214 0,33 0,366 0,522 0,557 0,502 0,548 0,405 0,381 0,403 0,288 0,125 0
ecuacion del metodo de la caudal (m3/s) : en vertical Nro
seccion media 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
0,001 0,009 0,016 0,021 0,028 0,039 0,043 0,044 0,034 0,025 0,025 0,022 0,008 0,001
0
caudal total en la seccion Q(m3/s) 0,316
METODO DE AFORO: AFORADOR RBC

angulo alfa 63
coeficiente de perdida de crga por contraccion Kc = 0,1
valor z z= 0,50953 cm
caudal real medio en el aforador RBC Q real = 3,9 l/s
elevacion de creta del vertedero = 5 cm
valor de K(cm) del grafico 5 valor de b1(cm) del grafico 5 cm
calculo de b2 b2= 10,095 cm
valor de X
X= 2,548 cm
Q real gravedad Qteorico Coef

LECTURA Y (cm) (cm) H (cm) Yc Ac Bc
(Lt/seg) gr(cm/s2) lt/s descarga Cd
1 4 12 5 7 5,216 66,527 15,411 980,000 4,327 0,901
2 3,8 11,8 5 6,8 5,051 63,989 15,242 980,000 4,104 0,950
3 3,5 11,5 5 6,5 4,804 60,255 14,991 980,000 3,782 1,031
4 3,3 11,5 5 6,5 4,804 60,255 14,991 980,000 3,782 1,031
5 3 11 5 6 4,396 54,224 14,575 980,000 3,274 1,191
6 2,5 10,6 5 5,6 4,037 49,059 14,209 980,000 2,854 1,367
7 2,2 10 5 5 3,595 42,880 13,759 980,000 2,370 1,646
8 2 9,8 5 4,8 3,438 40,725 13,598 980,000 2,206 1,768
9 1,8 9,7 5 4,7 3,359 39,663 13,519 980,000 2,127 1,834
10 1,7 9,2 5 4,2 2,971 34,490 13,123 980,000 1,750 2,228
11 1,5 8,9 5 3,9 2,741 31,499 12,889 980,000 1,542 2,530
7. OBSERVACIONES Y CONCLUSIONES
En la práctica se analizó y comprendió los distintos métodos de aforamiento donde algunos tienen
más exactitud que otros, por ejemplo en el método del flotador, al momento de realizar la
práctica se tiene que tomar varios datos en determinados tiempos calculando así la velocidad que
tiene el flujo, en ele ensayo se pudo apreciar las velocidades con un tiempo promedio, además se
analizó en área desde el inicio al final de recorrido del flotador teniendo dos áreas y calculando en
promedio.
Para el método del molinete también se realizó el cálculo de un área total, de acuerdo al método
de los trapecios se obtuvo la velocidad media, como también la altura a un 60 por ciento,
constatando también un factor de relación entre el caudal superficial y la velocidad media.

factor de relacion entre el caudal superficial y la velocidad media

velocidad maxima del velocidad del flotador
0,557 0,893
minimolinete antes de la correccion
factor de relacion 0,62370738
Para el método del aforo RBC se analizan un canal trapezoidal con secciones ya dadas calculando
los parámetros críticos y el coeficiente de descarga. Cómo se muestra en la tabla de anexos.
Todos los datos recopilados del ensayo y analizando cada método nos dejan entender que el rio
de La Palca tiene un flujo no agresivo, donde el caudal que pasa esta entre 0.3 a 0.45 m3/seg.
8. RECOMENDACIONES
Se recomienda que cada método a realizar se haga con mucha presión para recopilar mas datos y
poder tener mejores resultados
También se recomienda que el lugar de ensayo a realizarse debe ser en un rio con flujo tranquilo
de no ser así se tendría complicaciones o a lo mejor se requeriría equipos para realizar un aforo en
el lugar.
Al realizar el aforo RBC se debe tener mucho cuidado con que el flujo no se desvié por esa razón
de rellena a las partes laterales en contacto como el suelo así canalizar muy bien el aforador RBC
9. BIBLIOGRAFIA
- http://www.nzdl.org/gsdlmod?e=d-00000-00---off-0aginfo--00-0----0-10-0---0---0direct-10---4--
-----0-1l--11-en-50---20-about---00-0-1-00-0--4----0-0-11-10-0utfZz-8-
10&cl=CL2.1&d=HASH89542b537dd989b966e028.7.7&gt=1#:~:text=Existen%20tres%20tipos%2
0de%20aforadores,3%2C32%20m%C2%B3%2Fs.
 https://www.studocu.com/es/document/universidad-cesar-vallejo/obras-
hidraulicas/resumenes/salto-hidraulico-informe/3348693/view
 https://inta.gob.ar/sites/default/files/script-tmp-inta-
_curso_aforadores_de_agua.pdf
 http://repositorio.imta.mx/bitstream/handle/20.500.12013/971/IMTA_
028.pdf?sequence=1&isAllowed=y

10. CUESTIONARIO
10.1. ¿Los resultados que se obtienen de un aforo usando flotadores son aceptables,
hasta que instancia de un estudio se pueden considerar sus resultados?
Se puede considerar sus resultados, teniendo en cuenta que este estudio se lo está
realizando con otro tipo de estudio, debido a que a que el método de aforo se lo realiza en
un tramo donde el curso del rio tengo forma recta, y del cual se debe conocer su distancia,
se recomienda distancias mayores o iguales a 30 metros. Además debe usarse con mayor
cantidad d flotadores posibles que cubran todo el ancho del rio en franjas proporcionales
y, además, tenga forma y peso similares
10.2. ¿Cuáles son los principales problemas que se tienen utilizando un aforador RBC?
Los problemas que se pueden presentar en un aforador RBC son:

-El flujo debe ser libre (modular) para una medida más exacta.
- No debe usarse para mediciones de alta precisión.
-La utilización de vertederos de profundidad crítica no es recomendable bajo condiciones
de flujo no libre (sumergido).
-Si el aforador no es construido con las dimensiones exactas, entonces será necesaria una
calibración
10.3. ¿Indique y explique que otros métodos de aforo de caudales conoce?

11 ANEXOS


10.4. ¿Cuál es la capacidad máxima del Aforador RBC utilizado en la presente práctica?,
señale las distintas capacidades de aforadores que existen.
En el ensayo la capacidad máxima que alcanzo fue de 4.299 lt/seg,
Existen tres tipos de aforadores en H. El más pequeño (HS) puede registrar

caudales de hasta 22 l/s, el tipo normal (H) puede medir caudales de hasta 2,36
m³/s y el mayor (HL) caudales de hasta 3,32 m³/s. Cada tipo se puede construir
en diversas dimensiones que se determinan por la profundidad máxima del
caudal (D); las dimensiones de fabricación se dan como proporciones de D, pero
las proporciones de los lados del aforador, son diferentes para cada uno de los
tres tipos HS, H y HL.
El tipo HS se puede construir en cuatro dimensiones, de 0,4 a 1,0 pie, el tipo H

en ocho dimensiones de 0,5 a 4,5 pies y el tipo HL en dos dimensiones, de 3,5 y
4,0 pies. Existen, por tanto, 14 posibles especificaciones de fabricación y 14
tablas de calibración diferentes. A título de ejemplo, en la Figura 34 se dan las
dimensiones del tipo H y en el Cuadro 8 la calibración del tipo H de la dimensión
de 1,5 pies (0,457 m).


Practica Lab N4

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Practica Lab N4

Cargado por

Copyright:

Formatos disponibles

HIDRAULICA Y LABORATORIO CIV-220

ESTUDIANTES: LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

de Hidrologia, Meteorologia y Estudios Ambientales. IDEAM (2007). De acuerdo a fabricantes de

 Móvil: Estructura ligera de acero inoxidable

 Medición de cantidad de agua de riego que fluye a un campo.

UNI. LUCERO MERY SECKO CRUZ

DESCRIPCION DEL AREA DE ESTUDIO

El municipio de Yocalla limita:

 Al norte con el municipio de Tinguipaya.

UBICACIÓN DE DEL LUGAR DE ENSAYO

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

4. Una regla metálica preferentemente de 50 cm.

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

DETERMINACIÓN DE LA VELOCIDAD MEDIA EN LA VERTICAL

UNI. LUCERO MERY SECKO CRUZ

4.2.3. AFORO MÉTODO DEL AFORADOR RBC

UNI. LUCERO MERY SECKO CRUZ

ser localizados en los puntos indicados en la Figura 2. Si se tiene dificultad en el hincado

UNI. LUCERO MERY SECKO CRUZ

-TOMA DE DATOS PARA AFORO DE CAUDALES EN CORRIENTES DE AGUA

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

curva de descarga no calibrada

Series1 Power (Series1)

6.4.4. Realizar el ajuste de datos experimentales Q y H a la forma generalizada de la siguiente

H(m) Q(m3/s) LOG(H) (LOG(H))^2 LOG(Q) LOG(H)*LOG(Q)

11 -13,9036 log C -28,147491

UNI. LUCERO MERY SECKO CRUZ

CORRECCION DE CAUDALES (CALCULO DE CAUDALES

UNI. LUCERO MERY SECKO CRUZ

curva de descarga no calibrada

Series1 Power (Series1)

curva de descarga calibrada

Series1 Power (Series1)

UNI. LUCERO MERY SECKO CRUZ

6.4.4. Realizar el ajuste de datos experimentales Q y H a la forma generalizada

UNI. LUCERO MERY SECKO CRUZ

AREA MEDIA (m2) 0,7194

factor de relacion entre el caudal superficial y la velocidad media

factor de relacion 0,62370738

METODO DEL MINIMOLINETE

METODO DE AFORO: AFORADOR RBC

UNI. LUCERO MERY SECKO CRUZ

calculo de b2 b2= 10,095 cm

Q real gravedad Qteorico Coef

UNI. LUCERO MERY SECKO CRUZ

factor de relacion entre el caudal superficial y la velocidad media

UNI. LUCERO MERY SECKO CRUZ

Los problemas que se pueden presentar en un aforador RBC son:

10.3. ¿Indique y explique que otros métodos de aforo de caudales conoce?

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

UNI. LUCERO MERY SECKO CRUZ

En el ensayo la capacidad máxima que alcanzo fue de 4.299 lt/seg,

Existen tres tipos de aforadores en H. El más pequeño (HS) puede registrar
