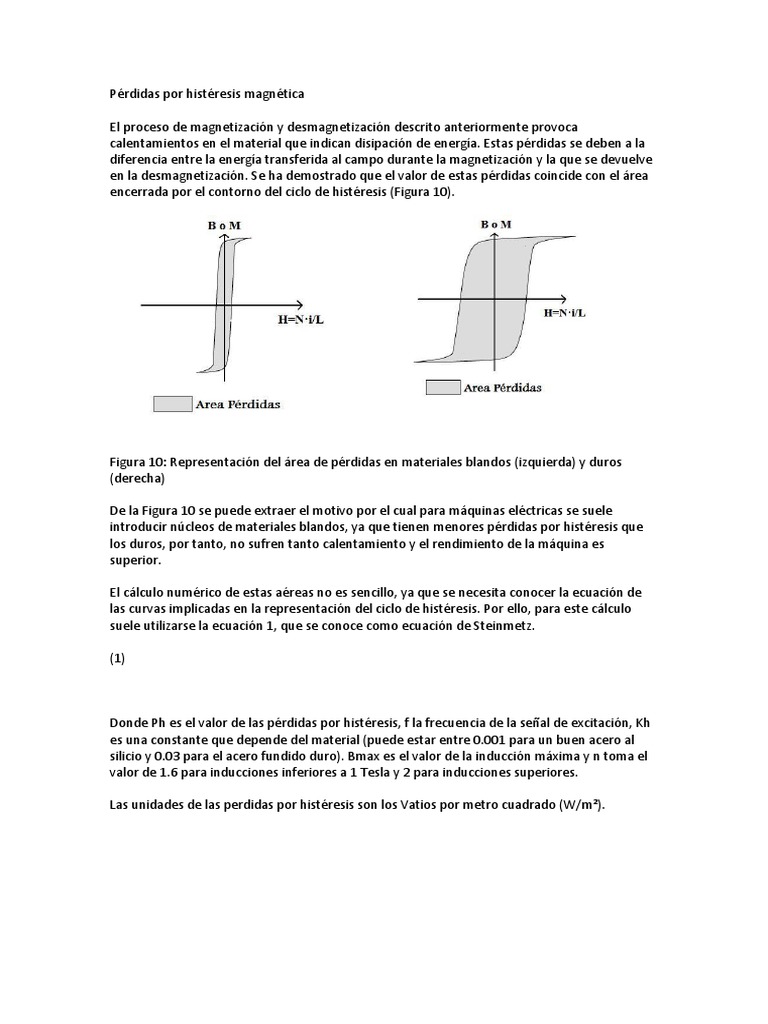

Pérdidas por histéresis magnética

El proceso de magnetización y desmagnetización descrito anteriormente provoca


calentamientos en el material que indican disipación de energía. Estas pérdidas se deben a la
diferencia entre la energía transferida al campo durante la magnetización y la que se devuelve
en la desmagnetización. Se ha demostrado que el valor de estas pérdidas coincide con el área
encerrada por el contorno del ciclo de histéresis (Figura 10).

Figura 10: Representación del área de pérdidas en materiales blandos (izquierda) y duros
(derecha)

De la Figura 10 se puede extraer el motivo por el cual para máquinas eléctricas se suele
introducir núcleos de materiales blandos, ya que tienen menores pérdidas por histéresis que
los duros, por tanto, no sufren tanto calentamiento y el rendimiento de la máquina es
superior.

El cálculo numérico de estas aéreas no es sencillo, ya que se necesita conocer la ecuación de


las curvas implicadas en la representación del ciclo de histéresis. Por ello, para este cálculo
suele utilizarse la ecuación 1, que se conoce como ecuación de Steinmetz.

(1)

Donde Ph es el valor de las pérdidas por histéresis, f la frecuencia de la señal de excitación, Kh


es una constante que depende del material (puede estar entre 0.001 para un buen acero al
silicio y 0.03 para el acero fundido duro). Bmax es el valor de la inducción máxima y n toma el
valor de 1.6 para inducciones inferiores a 1 Tesla y 2 para inducciones superiores.

Las unidades de las perdidas por histéresis son los Vatios por metro cuadrado (W/m²).

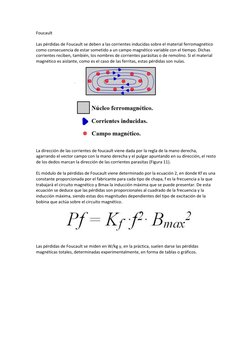

Foucault

Las pérdidas de Foucault se deben a las corrientes inducidas sobre el material ferromagnético
como consecuencia de estar sometido a un campo magnético variable con el tiempo. Dichas
corrientes reciben, también, los nombres de corrientes parásitas o de remolino. Si el material
magnético es aislante, como es el caso de las ferritas, estas pérdidas son nulas.

La dirección de las corrientes de foucault viene dada por la regla de la mano derecha,
agarrando el vector campo con la mano derecha y el pulgar apuntando en su dirección, el resto
de los dedos marcan la dirección de las corrientes parasitas (Figura 11).

EL módulo de la pérdidas de Foucault viene determinado por la ecuación 2, en donde Kf es una


constante proporcionada por el fabricante para cada tipo de chapa, f es la frecuencia a la que
trabajará el circuito magnético y Bmax la inducción máxima que se puede presentar. De esta
ecuación se deduce que las pérdidas son proporcionales al cuadrado de la frecuencia y la
inducción máxima, siendo estas dos magnitudes dependientes del tipo de excitación de la
bobina que actúa sobre el circuito magnético.

Las pérdidas de Foucault se miden en W/kg y, en la práctica, suelen darse las pérdidas
magnéticas totales, determinadas experimentalmente, en forma de tablas o gráficos.
