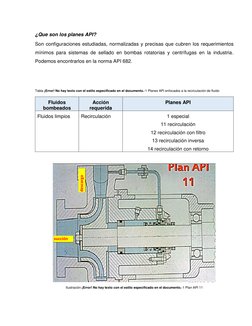

¿Que son los planes API?
Son configuraciones estudiadas, normalizadas y precisas que cubren los requerimientos
mínimos para sistemas de sellado en bombas rotatorias y centrífugas en la industria.
Podemos encontrarlos en la norma API 682.
Tabla ¡Error! No hay texto con el estilo especificado en el documento.-1 Planes API enfocados a la recirculación de fluido
Fluidos Acción Planes API
bombeados requerida
Fluidos limpios Recirculación 1 especial
11 recirculación
12 recirculación con filtro
13 recirculación inversa
14 recirculación con retorno
descarga
succión
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-1 Plan API 11

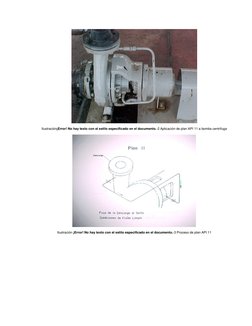

Ilustración¡Error! No hay texto con el estilo especificado en el documento.-2 Aplicación de plan API 11 a bomba centrifuga
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-3 Proceso de plan API 11

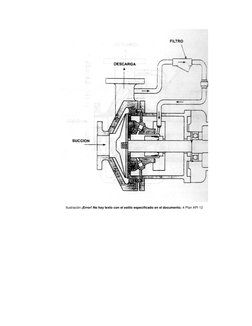

Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-4 Plan API 12

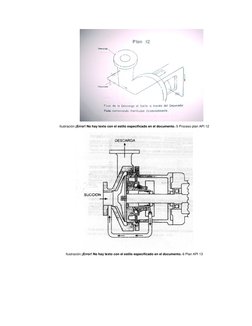

Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-5 Proceso plan API 12
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-6 Plan API 13

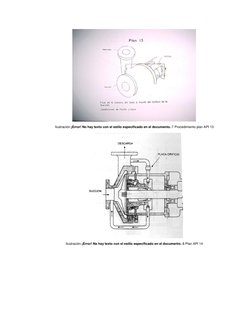

Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-7 Procedimiento plan API 13
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-8 Plan API 14

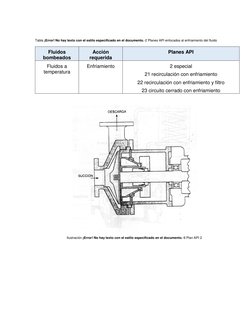

Tabla ¡Error! No hay texto con el estilo especificado en el documento.-2 Planes API enfocados al enfriamiento del fluido
Fluidos Acción Planes API
bombeados requerida
Fluidos a Enfriamiento 2 especial
temperatura 21 recirculación con enfriamiento
22 recirculación con enfriamiento y filtro
23 circuito cerrado con enfriamiento
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-9 Plan API 2

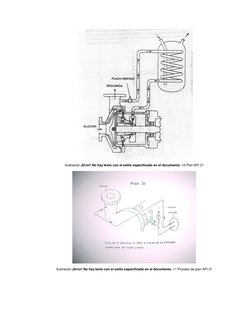

Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-10 Plan API 21
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-11 Proceso de plan API 21

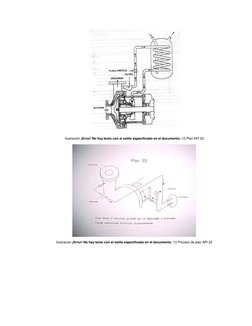

Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-12 Plan API 22
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-13 Proceso de plan API 22

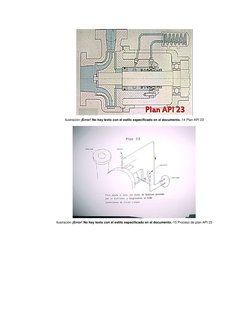

Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-14 Plan API 23
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-15 Proceso de plan API 23
Tabla ¡Error! No hay texto con el estilo especificado en el documento.-3 Planes API enfocados a la lubricación del sello mecánico
Fluidos Acción Planes API
bombeados requerida
Fluidos abrasivos Lubricación 31 separador ciclónico
32 inyección fuente
Origen de los abrasivos
Abrasivos de origen Térmico: El líquido forma cristales cuando cambian las condiciones
de temperatura (nitrato de amonio)
Abrasivos por contacto atmosférico: El fluido crea depósitos abrasivos al contacto
atmosférico (jarabe de azúcar).
Abrasivo Inherente: El abrasivo es parte propia del fluido operante (lodos).
Abrasivos Sólidos en suspensión: Cuando el abrasivo se presenta como partícula sólida
no disuelta en el fluido y que tiene la posibilidad de ser separado del fluido.
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-16 Plan API 31
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-17 Proceso de plan API 31
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-18 Plan API 32 sin retorno
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-19 Plan API 32 con retorno
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-20 Proceso de plan API 32
Tabla ¡Error! No hay texto con el estilo especificado en el documento.-4 Planes API enfocados al enfriamiento y lubricación del sello
mecánico
Fluidos Acción Planes API
bombeados requerida
Fluidos abrasivos Enfriamiento y 41 separador ciclónico y enfriador.
a temperatura Lubricación a
cara de sello
directamente con
fluido barrera.
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-21 Plan API 41
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-22 Proceso de plan API 41
Tabla ¡Error! No hay texto con el estilo especificado en el documento.-5 Planes API enfocados a la seguridad
Fluidos Acción Planes API
bombeados requerida
Fluidos seguridad 51 sello sencillo
peligrosos ácidos 52 sello tándem
y cáusticos,
tóxicos y 53 sello doble
cancerígenos, 54 sello doble
explosivos e
inflamables
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-23 Plan API 51
API plan 52
Se recomienda para: Líquidos tóxicos, cancerígenos, inflamables y los
que cambien de estado en contacto con el aire.
No se recomienda para: Productos abrasivos o que se polimerizan
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-24 Aplicación de API plan 52
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-25 Plan API 52
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-26 Proceso de plan API 52
API plan 53
Se recomienda para:
Controlar emisiones a la atmósfera
Líquido abrasivo, cero lubricante
Tóxico, peligroso
Es cambiado con frecuencia (oleoductos)
Se transforma en contacto con el aire.
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-27 Plan API 53
Líquidos buffer / barrera mas utilizados
Mezcla agua – Propilen glicol
Diesel
Kerosene
Aceites con base parafina
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-28 Plan API 54
Tabla ¡Error! No hay texto con el estilo especificado en el documento.-6 Planes API enfocados al manejo de emisiones
Fluidos Acción Planes API
bombeados requerida
Fluidos de Manejo de 61 sello sencillo
cualquier tipo emisiones 62 sello sencillo
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-29 plan API 61
API plan 62
Es un Quench introducción líquida detrás del sello estacionario
Refrigera
Calienta (según sea el caso)
Evita el contacto con el aire
Controla escape de líquidos contaminantes
Lubrica sellos sencillos al vacío
Ilustración ¡Error! No hay texto con el estilo especificado en el documento.-30 Plan API 62
