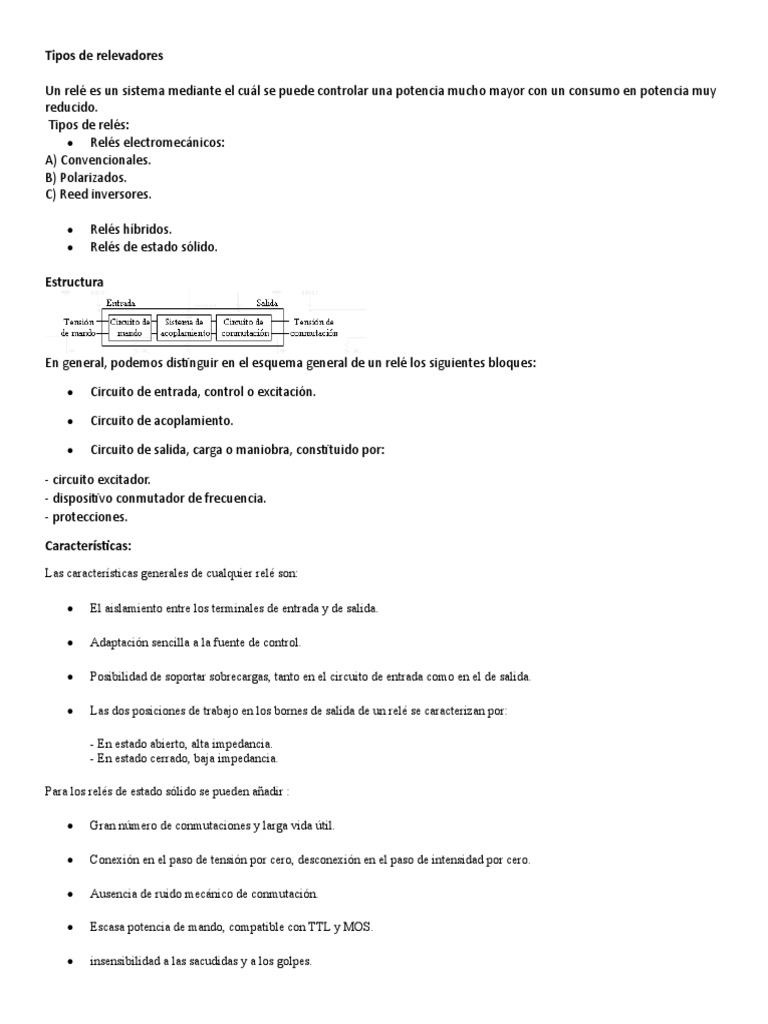

Un relé es un sistema mediante el cuál se puede controlar una potencia mucho mayor con un consumo en potencia muy
reducido.
Tipos de relés:
Relés electromecánicos:
A) Convencionales.
B) Polarizados.
C) Reed inversores.
Relés híbridos.
Relés de estado sólido.
Estructura
Circuito de acoplamiento.
- circuito excitador.
- dispositivo conmutador de frecuencia.
- protecciones.
Características:
Las características generales de cualquier relé son:
Las dos posiciones de trabajo en los bornes de salida de un relé se caracterizan por:
Conexión en el paso de tensión por cero, desconexión en el paso de intensidad por cero.
Relés Polarizados
Llevan una pequeña armadura, solidaria a un imán permanente. El extremo inferior puede girar
dentro de los polos de un electroimán y el otro lleva una cabeza de contacto. Si se excita al
electroimán, se mueve la armadura y cierra los contactos. Si la polaridad es la opuesta girará en
sentido contrario, abriendo los contactos ó cerrando otro circuito( ó varios)
Acoplamiento.
El acoplamiento con el circuito se realiza por medio de un optoacoplador o por medio de un
transformador que se encuentra acoplado de forma magnética con el circuito de disparo del Triac.
Los relés permiten desarrollar una conmutación a distancia, controlando altas tensiones con un bajo voltaje en retorno. También sirven
para interrumpir la alimentación de corriente alterna. Los automóviles y las centrales telefónicas, por ejemplo, cuentan con relevadores.
En palabras más sencillas, el relé permite controlar una gran cantidad de electricidad operando con baja cantidad. Se trata de
instrumentos que brindan mucha seguridad en distintos dispositivos que funcionan con el uso de energía eléctrica, ya que sus
contactos permiten abrir o cerrar circuitos eléctricos —es decir, generar o interrumpir la conexión.
Ingenieros de Omega —compañía líder en el campo de la medición y control de procesos fundada en 1962 con sede en Stamford,
Connecticut, EU, con plantas de producción en New Jersey, Ohio y California— señalan que las distintas aplicaciones pueden ayudar
a entender los diversos procesos de los relés utilizando interruptores de control y operadores electromagnéticos o relés de estado
sólido.
Relés mecánicos
Estos dispositivos se caracterizan por el uso de corriente que da energía a una bobina electromecánica para abrir y cerrar circuitos
para uno o varios relés. Es una aplicación segura porque el sistema necesita una fuente de energía para funcionar, el campo
magnético jala o empuja el brazo del interruptor iniciando o separando el contacto.
El relé actúa como aislante que protege el dispositivo en el que se usa. Cuando el control (entrada) o la carga (salida) no están
conectados eléctricamente, el relé evita daños en su unidad causados por sobrecarga de energía. Usar un sistema con una gran
cantidad de relés mecánicos posibilita cambiar múltiples dispositivos, en secuencia, de manera segura, ya sea en un orden particular o
utilizando un temporizador.
Un ejemplo común del uso de relés mecánicos son los controladores que accionan el display de una fuente cibernética, temporizada
para coordinar luces, láser, agua y música. Como ejemplo de estos sistemas tenemos el espectáculo de la Fuente Cibernética del
Lago Nam Van, que junta 288 luces y 86 brotes de agua, coreografiados de manera precisa para el espectáculo, acompañado de
música y algunos láseres. Los relés asociados con un circuito eléctrico también incluyen los controles de calefacción o aire
acondicionado, refrigeración o máquinas de lavar, y la entrada puede ser eléctrica, pero la salida directa mecánica o inversa se usa
normalmente.
Realizan la misma función, pero difieren de los relés mecánicos porque no tienen partes móviles. Los relés de estado sólido son
dispositivos semiconductores que usan luz en lugar de magnetismo para activar los interruptores. La mayoría de éstos tienen un diodo
que emite luz o utilizan la luz de una fuente de LED.
La ventaja de estos relés es que protegen al circuito de estática, no tienen contacto ni rebote, tienen un EMI/RFI bajo y, comparado
con otros relés, tienen una mayor durabilidad, ya que no tienen partes móviles, aunque solo pueden soportar apagadores de un polo.
Estos relés se encuentran en un gran número de aplicaciones industriales, como la industria aeronáutica, en la que el control de
interruptores simples y unidireccionales se requiere en sistemas de control más avanzados. Cuando los relés requieren mantener un
núcleo permanente en una posición, se requiere un pulso continuo en dirección opuesta para soltar el contacto.
