RELEVADORES

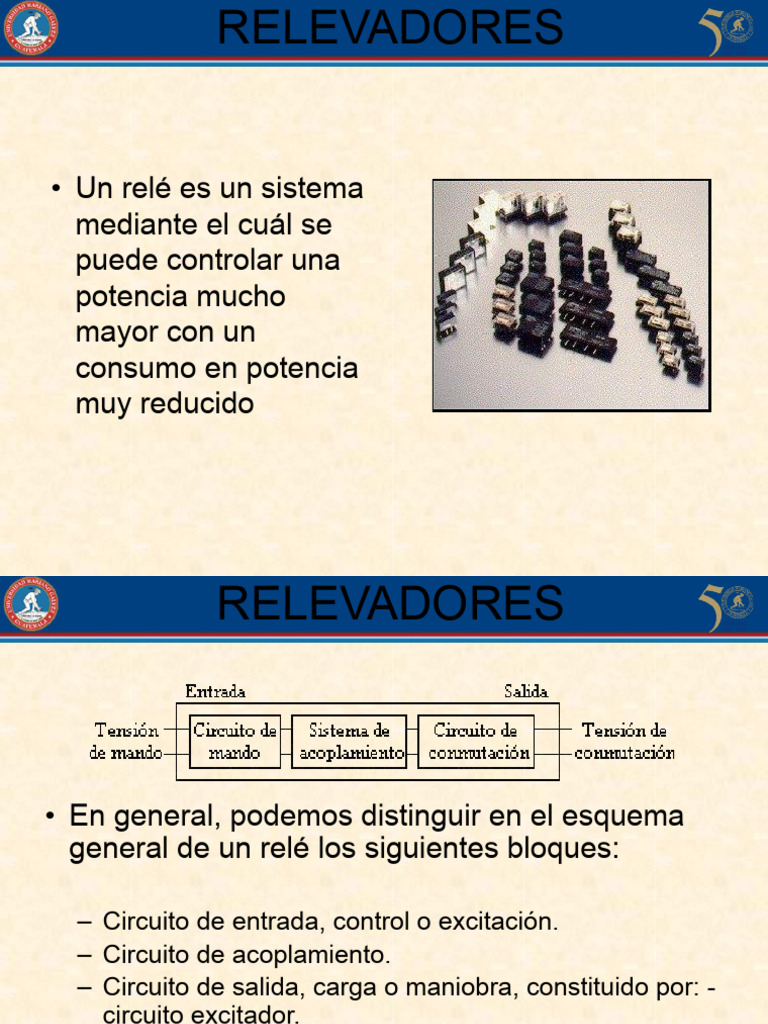

• Un relé es un sistema
mediante el cuál se
puede controlar una
potencia mucho
mayor con un
consumo en potencia
muy reducido
RELEVADORES
Estructura de un relé
• En general, podemos distinguir en el esquema
general de un relé los siguientes bloques:
– Circuito de entrada, control o excitación.
– Circuito de acoplamiento.
– Circuito de salida, carga o maniobra, constituido por: -
circuito excitador.
- dispositivo conmutador de frecuencia.
- protecciones.
Características
• Las características generales de cualquier relé
son:
– El aislamiento entre los terminales de entrada y de
salida.
– Adaptación sencilla a la fuente de control.
– Posibilidad de soportar sobrecargas, tanto en el
circuito de entrada como en el de salida.
– Las dos posiciones de trabajo en los bornes de salida
de un relé se caracterizan por:
- En estado abierto, alta impedancia.
- En estado cerrado, baja impedancia.
Características
• Para los relés de estado sólido se pueden añadir
:
– Gran número de conmutaciones y larga vida útil.
– Conexión en el paso de tensión por cero,
desconexión en el paso de intensidad por cero.
– Ausencia de ruido mecánico de conmutación.
– Escasa potencia de mando, compatible con TTL y
MOS.
– Insensibilidad a las sacudidas y a los golpes.
– Cerrado a las influencias exteriores por un
recubrimiento plástico.
Relés electromecánicos
• Están formados por una bobina y unos
contactos los cuales pueden conmutar
corriente continua o bien corriente alterna.
Relés de tipo armadura
(Relés electromecánicos )
• Son los más antiguos y también los más utilizados.
• El esquema siguiente nos explica prácticamente su constitución y
funcionamiento.
– El electroimán hace vascular la armadura al ser excitada, cerrando
los contactos dependiendo de si es N.O ó N.C (normalmente abierto
o normalmente cerrado).
Relés de Núcleo Móvil
(Relés electromecánicos )
• Estos tienen un émbolo en lugar de la armadura anterior.
• Se utiliza un solenoide para cerrar sus contactos, debido
a su mayor fuerza atractiva (por ello es útil para manejar
altas corrientes).
Relé tipo Reed o de Lengüeta
(Relés electromecánicos )
• Formados por una ampolla de vidrio, en cuyo
interior están situados los contactos (pueden ser
múltiples) montados sobre delgadas láminas
metálicas.
• Dichos contactos se cierran por medio de la
excitación de una bobina, que está situada
alrededor de dicha ampolla.
Relés Polarizados
(Relés electromecánicos )
• Llevan una pequeña armadura,
solidaria a un imán permanente.
• El extremo inferior puede girar
dentro de los polos de un
electroimán y el otro lleva una
cabeza de contacto.
• Si se excita al electroimán, se
mueve la armadura y cierra los
contactos.
• Si la polaridad es la opuesta
girará en sentido contrario,
abriendo los contactos ó
cerrando otro circuito( ó varios)
Relés de estado sólido
• Un relé de estado sólido SSR (Solid State
Relay), es un circuito eléctrónico que contiene
en su interior un circuito disparado por nivel,
acoplado a un interruptor semiconductor, un
transistor o un tiristor.
• Por SSR se entenderá un producto construido y
comprobado en una fábrica, no un dispositivo
formado por componentes independientes que
se han montado sobre una placa de circuito
impreso.
Estructura del SSR:
(Relés de estado sólido )
• Circuito de Entrada o de Control:
Control por tensión continua: el circuito de entrada
suele ser un LED ( Fotodiodo) solo, o con una
resistencia en serie, también podemos encontrarlo
con un diodo en antiparalelo para evitar la inversión
de la polaridad por accidente. Los niveles de
entrada son compatibles con TTL, CMOS, y otros
valores normalizados ( 12V, 24V, etc.).
Control por tensión Alterna: El circuito de entrada
suele ser como el anterior incorporando un puente
rectificador integrado y una fuente de corriente
continua para polarizar el diodo LED.
Estructura del SSR:
(Relés de estado sólido )
• Acoplamiento.
El acoplamiento con el circuito se realiza por
medio de un optoacoplador o por medio de un
transformador que se encuentra acoplado de
forma magnética con el circuito de disparo del
Triac.
Estructura del SSR:
(Relés de estado sólido )
• Circuito de Conmutación o de salida.
- El circuito de salida contiene los dispositivos
semiconductores de potencia con su
correspondiente circuito excitador.
-Este circuito será diferente según queramos
conmutar CC, CA.
Resumen
• Un relé puede definirse
como un interruptor
accionado
electromagnéticamente.
• Además de ser muy
útiles en el diseño de
automatismos
eléctricos, permiten
controlar un circuito
desde otro que se
encuentra a una tensión
reducida.
Resumen
(Estructura de un Relé)
• Existen relés de diferentes tipos, pero en
todos los casos los principios de
funcionamiento son los mismos.
• En la figura puede verse la estructura
básica de un relé de un conmutador.
• Existen relés con más de un número de
contactos.
• En todos los casos podrán utilizarse como
normalmente abiertos (NA) o normalmente
cerrados (NC).
Resumen
(Funcionamiento de un Relé)
• Cuando se aplica tensión en las bornas
A1 y A2 de la bobina "b" circula una
corriente por el devanado, y en
consecuencia, se crea un campo
magnético que atrae a la armadura "r" al
núcleo "n".
• La armadura está unida mecánicamente
al contacto "1", por lo que dicho contacto
es empujado hasta el contacto "4".
• El contacto 1-4 se mantendrá cerrado
mientras la bobina se mantenga sometida
a tensión.
• Una vez desaparecida la tensión en la
bobina, el muelle "m" hace que la
armadura vuelva a su posición original con
el contacto 1-2 cerrado y el 1-4 abierto.
Sobrecarga
(Conceptos relacionados)
• Uso de una resistencia de carga tan
pequeña que hace que la ganancia en
tensión del amplificador disminuya en una
cantidad apreciable.
• En términos del teorema de Thevenin, la
sobrecarga se produce cuando la
resistencia de carga es menor que la
resistencia de Thevenin.
