Curso Modelación de Estructuras con SAP2000

Tema: Introducción y Conceptos Básicos

Ing. Víctor Hugo Concha Ormeño

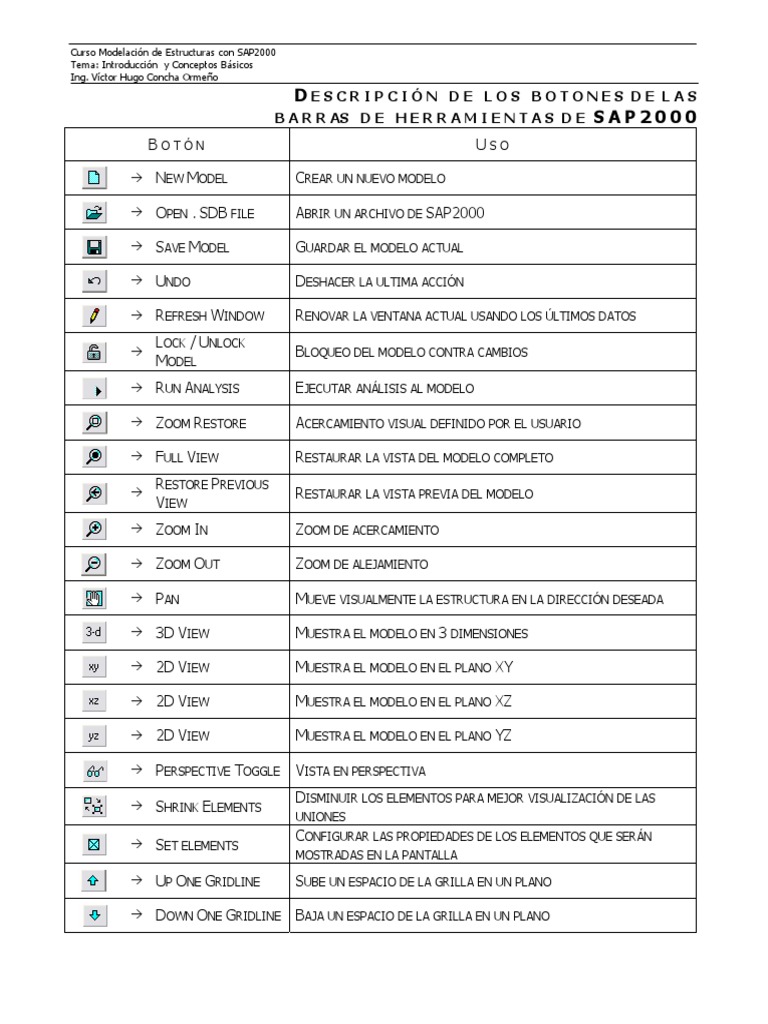

DESCRIPCIÓN DE LOS BOTONES DE LAS
B A R R AS D E H E R R A M I E N T A S D E SAP2000
BOTÓN USO

Æ NEW MODEL CREAR UN NUEVO MODELO

Æ OPEN . SDB FILE ABRIR UN ARCHIVO DE SAP2000

Æ SAVE MODEL GUARDAR EL MODELO ACTUAL

Æ UNDO DESHACER LA ULTIMA ACCIÓN

Æ REFRESH WINDOW RENOVAR LA VENTANA ACTUAL USANDO LOS ÚLTIMOS DATOS

LOCK / UNLOCK
Æ BLOQUEO DEL MODELO CONTRA CAMBIOS
MODEL
Æ RUN ANALYSIS EJECUTAR ANÁLISIS AL MODELO

Æ ZOOM RESTORE ACERCAMIENTO VISUAL DEFINIDO POR EL USUARIO

Æ FULL VIEW RESTAURAR LA VISTA DEL MODELO COMPLETO

RESTORE PREVIOUS
Æ RESTAURAR LA VISTA PREVIA DEL MODELO
VIEW
Æ ZOOM IN ZOOM DE ACERCAMIENTO

Æ ZOOM OUT ZOOM DE ALEJAMIENTO

Æ PAN MUEVE VISUALMENTE LA ESTRUCTURA EN LA DIRECCIÓN DESEADA

Æ 3D VIEW MUESTRA EL MODELO EN 3 DIMENSIONES

Æ 2D VIEW MUESTRA EL MODELO EN EL PLANO XY

Æ 2D VIEW MUESTRA EL MODELO EN EL PLANO XZ

Æ 2D VIEW MUESTRA EL MODELO EN EL PLANO YZ

Æ PERSPECTIVE TOGGLE VISTA EN PERSPECTIVA

DISMINUIR LOS ELEMENTOS PARA MEJOR VISUALIZACIÓN DE LAS
Æ SHRINK ELEMENTS
UNIONES
CONFIGURAR LAS PROPIEDADES DE LOS ELEMENTOS QUE SERÁN
Æ SET ELEMENTS
MOSTRADAS EN LA PANTALLA

Æ UP ONE GRIDLINE SUBE UN ESPACIO DE LA GRILLA EN UN PLANO

Æ DOWN ONE GRIDLINE BAJA UN ESPACIO DE LA GRILLA EN UN PLANO

Curso Modelación de Estructuras con SAP2000
Tema: Introducción y Conceptos Básicos
Ing. Víctor Hugo Concha Ormeño

BOTÓN USO

Æ POINTER TOOL SELECCIONAR ELEMENTOS DE MODO INDIVIDUAL

Æ RESHAPE ELEMENT MOVER ELEMENTOS

Æ ADD SPECIAL JOINT AGREGAR UN NODO

DRAW FRAME
Æ DIBUJAR UN ELEMENTO DE BARRA (FRAME) ENTRE 2 NODOS
ELEMENT
DRAW
Æ QUADRILATERAL DIBUJAR UN ELEMENTO SHELL ENTRE 4 NODOS
SHELL ELEMENT
DRAW RECTANGULAL
Æ DIBUJAR UN ELEMENTO SHELL RECTANGULAR
SHELL ELEMENT
Æ
QUICK DRAW FRAME DIBUJAR UN ELEMENTO DE BARRA DIRECTAMENTE SOBRE LA GRILLA
ELEMENT DE TRABAJO
QUICK DRAW
DIBUJAR UN ELEMENTO SHELL RECTANGULAR DIRECTAMENTE SOBRE
Æ RECTANGULAL SHELL
LA GRILLA DE TRABAJO
ELEMENT
Æ SELECT ALL SELECCIONAR TODOS LOS ELEMENTOS DEL MODELO
RESTORE PREVIOUS
Æ MOSTRAR LOS ELEMENTOS SELECCIONADOS ANTERIORMENTE
SELECTION
Æ CLEAR SELECTION DEJAR LIBRE TODOS LOS ELEMENTOS SELECCIONADOS

Æ
SET INTERSECTING SELECCIONAR TODOS LOS ELEMENTOS INTERSECTADOS MEDIANTE
LINE SELECT MODE UNA LÍNEA
ASSIGN JOINT
Æ CREA LAS CONDICIONES DE APOYO EN NODOS
RESTRAINS
Æ
ASSIGN FRAME ASIGNAR LA SECCIÓN Y PROPIEDADES MATERIALES A LOS ELEMENTOS
SECTIONS DE BARRA

Æ
ASSIGN SHELL ASIGNAR LA SECCIÓN Y PROPIEDADES MATERIALES A LOS ELEMENTOS
SECTIONS TIPO SHELL

Æ ASSIGN JOINT LOADS ASIGNAR CARGAS PUNTUALES Y MOMENTOS EN LOS NODOS

Æ
ASSIGN FRAME SPAN ASIGNAR CARGAS PUNTUALES, MOMENTOS Y CARGAS DISTRIBUÍDAS A
LOADING ELEMENTOS DE BARRAS
ASSIGN SHELL
Æ ASIGNAR CARGAS DISTRIBUIDAS A ELEMENTOS SHELL
UNIFORM LOADING
SHOW UNDEFORMED
Æ MOSTRAR LA CONFIGURACIÓN DEL MODELO SIN DEFORMAR
SHAPE
Æ
DISPLAY STATIC MOSTRAR LA CONFIGURACIÓN DEFORMADA DEL MODELO DEBIDO A
DEFORMED SHAPE CARGAS DE TIPO ESTÁTICO
Curso Modelación de Estructuras con SAP2000
Tema: Introducción y Conceptos Básicos
Ing. Víctor Hugo Concha Ormeño

DISPLAY MODES
Æ MOSTRAR LA FORMA MODAL Y LOS PERIODOS CORRESPONDIENTES
SHAPE
Æ
JOINT REACCTIONS ENTREGAR REACCIONES EN LOS APOYOS (O SPRING FORCES) PARA EL
FORCES ESTADO DE CARGA SELECCIONADO
MEMBER FORCE
ENTREGAR DIAGRAMAS DE ESFUERZOS PARA LOS ELEMENTOS DE
Æ DIAGRAM FOR
BARRAS
FRAMES
ELEMENT
ENTREGAR DISTRIBUCIÓN DE ESFUERZOS O TENSIONES EN
Æ FORCE/STRESS
ELEMENTOS TIPO SHELL
CONTOUR FOR SHELL
Æ
SET OUTPUT TABLE MOSTRAR LOS DATOS DEL ANÁLISIS DE UN ELEMENTO DE MANERA
MODE TABULAR
