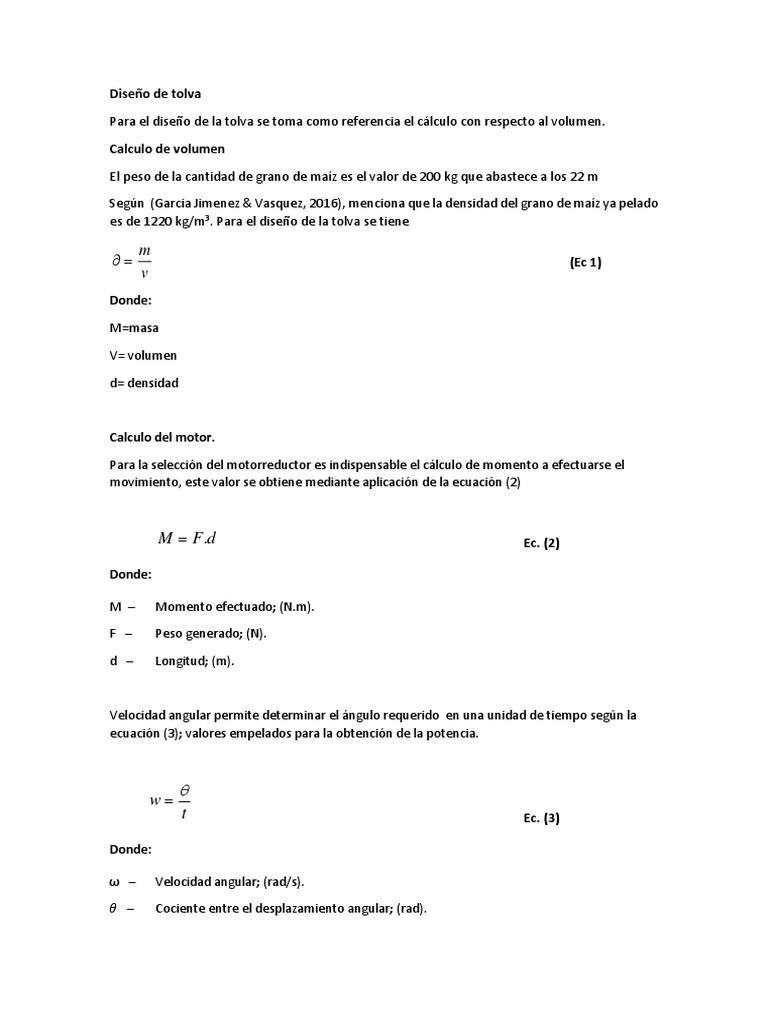

Diseño de tolva

Para el diseño de la tolva se toma como referencia el cálculo con respecto al volumen.

Calculo de volumen

El peso de la cantidad de grano de maíz es el valor de 200 kg que abastece a los 22 m

Según (Garcia Jimenez & Vasquez, 2016), menciona que la densidad del grano de maíz ya pelado
es de 1220 kg/m3. Para el diseño de la tolva se tiene

m
 (Ec 1)
v
Donde:

M=masa

V= volumen

d= densidad

Calculo del motor.

Para la selección del motorreductor es indispensable el cálculo de momento a efectuarse el

movimiento, este valor se obtiene mediante aplicación de la ecuación (2)

M  F.d Ec. (2)

Donde:

M – Momento efectuado; (N.m).

F – Peso generado; (N).

d – Longitud; (m).

Velocidad angular permite determinar el ángulo requerido en una unidad de tiempo según la
ecuación (3); valores empelados para la obtención de la potencia.


w
t Ec. (3)

Donde:

ω – Velocidad angular; (rad/s).

𝜃 – Cociente entre el desplazamiento angular; (rad).

𝑡 – Tiempo; (s).

La potencia se puede considerar a la cantidad de energía absorbida por el motorreductor en un

momento determinado, se determina a través de la ecuación (4).

P  M .w Ec. (4)

Donde:

𝑃 – Potencia (Watt);

– Momento de fuerza (N.m);

– Velocidad angular (rad/s);

El valor de la corriente se obtiene mediante la ecuación (4) misma que permite el análisis de la
cantidad de corriente y el dimensionamiento de los elementos eléctricos que se presenta en el
equipo.

P
I Ec. (4)
V
Donde:

I – Corriente de consume (A);

P – Potencia (W);

V – Voltaje (V);

Desarrollo

Tolva

Con la aplicación de la ecuación (1) tenemos:

Masa(Kg) Volumen(m3)
1 220 1
220 0.16

En base al valor obtenido mediante la aplicación de la Ec (1) menciona que el volumen óptimo de
las tolvas debe ser de 0.16 m3 los cuales se distribuyen para los tres comederos.

En el anexo 1 se encuentra el peso total de la estructura porta tolva la cual da un valor de 20

kg el mismo que se utiliza para dimensionar nuestro motorreductor lo cual se le añade el peso
de 200 kg que es del grano de maíz.
Selección de motorreductor

Se considera que al transcurrir una cierta distancia el peso no va a ser el mismo por lo cual se
toma el valor que empieza ya que va a ser el torque más alto el cual va a ejercer el
motorreductor.

Aplicación de la ecuación (2).

Peso (N) Distancia (m) Torque (N m)

2200 2m 4840

Este valor nos permite seleccionar nuestro motorreductor el cual se seleccionó de marca cyclo
de 12 hp con una salido de 117 rpm con una relación 3-21. Visualice en el anexo 2.

Calculo de la potencia y corriente

Una de las características para el control y dimensionamiento eléctrico es el cálculo de consumo

de corriente total del, para ello es importante considerar la velocidad de operación ecuación 3

Revoluciones por Revoluciones Rango[rad] Tiempo Velocidad

minuto [rpm ] [rev] [s] angular[raad/s]
117 117 183.69 60 3.06

Con el valor total obtenido permite el dimensionamiento de la fuente para la alimentación de

los componentes eléctricos.

Velocidad angular Momento Potencia Consumo de

[rad/s] [N*m] [W] corriente [A]
3.06 4840 14817,6 67

Nuestro distribuidor de grano va a consumir una potencia de 14.7 kW con una corriente de 67
Amperios

Anexo 1
Anexo 2
Este es el link del motorreductor

https://www.sumitomodrive.com/uploads/product/files/file-1149.pdf

Bibliografía
Garcia Jimenez , A., & Vasquez, L. (2016). Secado de maiz propiedades del grano. Vicentina
Mexico: Universidad Autonoma Metropolitana Iztapalapa.
