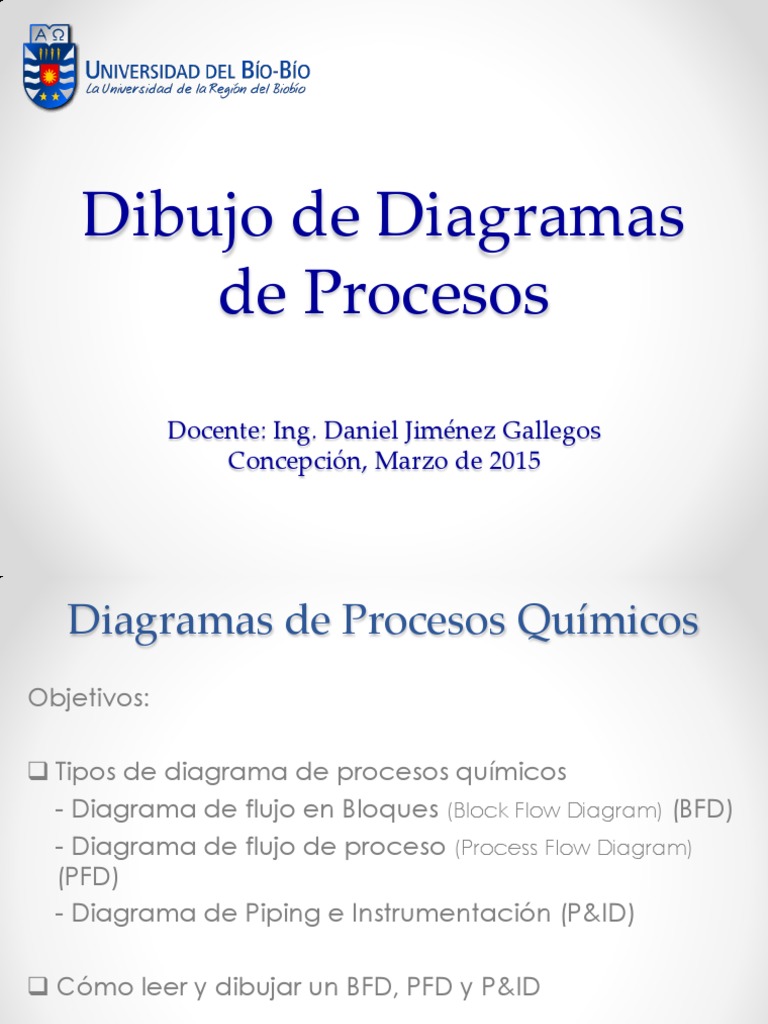

Dibujo de Diagramas

de Procesos
Docente: Ing. Daniel Jiménez Gallegos
Concepción, Marzo de 2015
 Diagramas de Procesos Químicos
Objetivos:

 Tipos de diagrama de procesos químicos

- Diagrama de flujo en Bloques (Block Flow Diagram) (BFD)
- Diagrama de flujo de proceso (Process Flow Diagram)
(PFD)
- Diagrama de Piping e Instrumentación (P&ID)

 Cómo leer y dibujar un BFD, PFD y P&ID

 Simbología de procesos / equipos y numeración.

• Existen 3 niveles para definir un proceso químico,
en forma de diagramas estructurados que
permiten representar una idea desde la etapa del
concepto del proceso, hasta la etapa de definir
conexiones, equipos e instrumentación necesaria
para el control de las variables del proceso.
Diagrama de Flujo
en Bloques
(BFD)
 El Diagrama de Flujo en Bloques (BFD)

Block Flow Diagram (BFD)

- El diagrama BFD muestra el proceso químico de forma

global.
- El flujo, materias primas y productos pueden ser
incluidos en el diagrama.
- El diagrama BFD brinda una vista superficial de la
instalación requerida.
 El Diagrama de Flujo en Bloques (BFD)

Ejemplo:
Mixed Gas
Toluene, C7H8 2610 kg/hr
10,000 kg/hr

Reactor Gas Separator Benzene, C6H6

C6H6
8,210 kg/hr
CH4
Hydrogen H2
820 kg/hr C7H8
Mixed Liquid

75% Conversion of
Toluene

Reaction : C7H8 + H2 C6H6 + CH4

Figure 1.1: Block Flow Diagram for the Production of Benzene

 Ejemplo 2

Producción of Etano a partir de Etanol

El Etanol es alimentado en forma continua hacia el reactor el cual
posee como catalizador Acido Sulfúrico para producir etileno. El
proceso de destilación se aplica para separar la mezcla etileno-H2O. El
Etileno es un producto gaseoso que se condensa en el condensador
para producir etileno liquido. La Hidrogenación del etileno se aplica en
otro reactor en presencia del catalizador de Nickel para produce etano
como producto final. Desarrolle el diagrama BFD del proceso.
CH3CH2OH H2SO4 CH2=CH2 + H2O

CH2=CH2 + H2 Ni
CH3CH3

Hot water out

Ethylene, CH2CH2 (g) Ethylene liq. CH2CH2 (l)

Ethanol,
Cold water in Ethane, CH3CH3
C2H5OH CH2CH2
Reactor 1 Reactor 2
H2SO4 H2O Hydrogen, H2
Distillation
column Ni

H2O
Ejercicio:

Desarrollar el BFD para este proceso.

Una mezcla de aire-amoníaco se alimenta a la corriente

de fondo de un absorbedor, con una tasa de flujo de 10
l/min. Además agua líquida alimenta a la corriente
superior del mismo absorbedor con un caudal de 5 l/min.
Del absorbedor salen dos productos, desde la corriente
superior sale NH3 insoluble y de la corriente inferior una
mezcla de NH3-H2O. Esta mezcla alimenta una columna
de destilación batch. La columna de destilación produce
gas amoniaco como producto superior, el cual se
condensa hasta la fase líquida en un condensador, para
luego ser almacenado en un tanque.
 El Diagrama de Flujo en Bloques (BFD)

Respuesta
Agua Caliente
(out)
Amoniaco
Insoluble Amoniaco
Amoniaco líquido
Agua 5 l/min
Gaseoso Condensador
Tanque

Absorbedor
Destilación
Batch Agua Fría
(in)

Mezcla
Mezcla de Amoniaco-agua
Amoniaco-aire
10 l/min
Ejercicio:
• Desarrolle el diagrama BFD para este proceso

Una mezcla de 1000 l de etanol-agua es alimentada

a una columna de destilación Batch. Este proceso
de destilación producirá vapor de etanol como
producto superior, el cual será condensado para
producir etanol líquido, el cual se almacena en un
tanque de producto destilado. Este etanol líquido y
un ácido acético líquido, son alimentados desde un
tanque hacia a un reactor. Una reacción exotérmica
producirá acetato de etilo el cual se almacena en
un estanque.
 El Diagrama de Flujo en Bloques (BFD)

Respuesta
Agua Caliente
(out)

Etanol líquido
Condensador Acetato
de Etilo
Reactor
Destilación
Batch
Tanque de
Producto Destilado
Agua Fría
Mezcla de (in) Tanque
Etanol-agua
Acetato
de Etilo
Tanque
alimentador
de acido
Diagrama de Flujo
de Procesos
(PFD)
 El Diagrama de Flujo de Procesos (PFD)

Diagrama de Flujo de Proceso (PFD)

El diagrama PFD muestra toda la información de ingeniería del

proceso:

-La topología del proceso – muestra la conexión de todas las

corrientes o flujos y los equipos del proceso.

-Usar convenciones apropiadas – La consistencia es importante

en la comunicación de la información del proceso.
 El Diagrama de Flujo de Procesos (PFD)

El diagrama PFD, debe contener la siguiente información:

• Todas las piezas principales del equipo (nombre

descriptivo, número único equipo), bombas y válvulas.
• Todos los flujos útiles suministrados los equipos
principales, como las líneas de vapor, líneas de aire
comprimido, electricidad, etc.
• Todas las corrientes de flujo de proceso identificadas
por número, condiciones de proceso, composición
química.
• Lazos de control básicos: que muestran la estrategia
de control utilizada para operar el proceso en las
condiciones normales.
El Diagrama de Flujo de Procesos (PFD)
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre

Intercambiador de Calor
Heat exchanger

Enfriador por agua

H2O
Water cooler

Calentador por Vapor

S
Steam heater

Serpentín de enfriamiento
Cooling coil
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre

Serpentín calentador (radiador)

Heater coil

Bomba centrífuga
Centrifugal pump

Compresor axial (tipo turbina)

Turbine type compressor

Medidor de presión
Pressure gauge
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre

Turbina
Turbine

Compresor
Compressor

Contenedores / Vasijas
Vessels
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre Descripción

Separador/Extractor Usado comúnmente para

mezclas liquidas en fase
Stripper gaseosa

Absorbedor Usado comúnmente para

extraer gas de una mezcla
Absorber
en fase liquida
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre Descripción

Unidad utilizada comúnmente

Columna de destilación
para romper el líquido que
Distillation column contiene fracciones de
componentes misceláneos

Unidad de proceso utilizada

Mezclador de líquidos para mezclar varios
o
Liquid mixer componentes de líquido.
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre Descripción

Cámara de reacción
Unidad de proceso donde se
(reactor) produce la reacción de
Reaction chamber procesos químicos.

Tanque horizontal o
cilindro Unidad para almacenar
líquido o gas.
Horizontal tank
or cylinder
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre Descripción

Caldera Unidad de calentamiento.

Boiler

Centrifuga Unidad que separa físicamente

mezclas líquidas( x ej: aceite-
Centrifuge
agua)
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios

Símbolo Nombre Descripción

Unidad que permite transferir

Intercambiador de calor calor de una corriente de flujo a
otra, sin que haya un contacto
Heat exchanger entre las mismas.

Tanque de almacenado Unidad que permite almacenar

un producto como insumo o
Store Tank producto final.
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios - Válvulas

Símbolo Nombre

Válvula de compuerta
Gate Valve

Válvula de globo
Globe Valve

Válvula de bola
Ball Valve

Válvula de retención
Check Valve

Válvula mariposa
Butterfly Valve
 El Diagrama de Flujo de Procesos (PFD)

Simbología Normalizada de Procesos Unitarios - Válvulas

Símbolo Nombre

Válvula de alivio
Relief Valve

Válvula de aguja
Needle Valve

Válvula de 3 vías
3-Way Valve

Válvula de ángulo
Angle Valve
 El Diagrama de Flujo de Procesos (PFD)
Otros Símbolos Normalizados
Símbolo Nombre
Ejemplo 3
La producción de etano a partir de etanol
El etanol se alimenta al reactor continuo con presencia del catalizador ácido
sulfúrico para producir etileno. A continuación un proceso de destilación, se
aplicará a la mezcla de etileno-H2O para separarla. El etileno como producto
superior es entonces condensado mediante un condensador para obtener
etileno líquido. La hidrogenación de etileno se aplica en otro reactor con
presencia del catalizador níquel para producir etano como producto final.
Desarrollar el diagrama PFD para estos procesos.

H2SO4
CH3CH2OH CH2=CH2 + H2O
CH2=CH2 + H2 Ni
CH3CH3

R-100 P-100 T-100 E-100 P-101 R-101

Reactor Pump Distillation Column Condenser Pump Reactor

Hot water out

Ethylene Ethylene liq.

E-100

V-104
Cold water
in V-106
CV-100 T-100
Ethanol CV-101
V-105

V-100 V-101 V-102

Hydrogen
H2SO4
V-103 V-107 Ni
R-100 Ethane
R-101
P-100
H2O
P-101
 El Diagrama de Flujo de Procesos (PFD)

Ejercicio:

• Una Mezcla de amoníaco-aire es alimentado a la

corriente de inferior de un absorbedor con una tasa de
flujo de 10 l/min. Después, el agua es alimentada a la
corriente superior del mismo absorbedor con un caudal
deseado de 5 l/min. Hay dos salidas del absorbedor
donde curso superior es corriente de NH3 y el fondo es
una mezcla insoluble de NH3-Agua. Esta mezcla NH3-
agua luego es alimentada a una columna de
destilación batch. La columna produce gas amoniaco
como producto superior, este producto luego se
condensa mediante un condensador para producir
amoníaco líquido. Desarrollar el diagrama PFD para
este proceso.
 El Diagrama de Flujo de Procesos (PFD)

Solución:
T-100 T-101 E-100
Columna de Columna de Condensador
Absorción destilación por
lotes

Gas Insoluble de Agua caliente

amoniaco out
Amoniaco
gaseoso
E-100 Amoniaco
Agua 5 l/min líquido

Agua fría

T-100 in
T-101
Amoniaco-aire
10 l/min
Mezcla de Amoniaco-agua
 El Diagrama de Flujo de Procesos (PFD)

Proceso de etiquetado y numeración de unidades

Equipos de proceso Formato general: XX-YZZ A/B

XX son las letras de identificación para la clasificación del equipo de acuerdo a la siguiente nomenclatura:

C - Compresor o Turbina
E – Intercambiador de calor
H - Caldera
P - Bomba
R - Reactor
T - Torre
TK – Tanque de almacenamiento
V – Contenedor / Vasija
Y – Designa un área dentro de la planta.
ZZ – Son el número de designación para cada ítem en la clasificación del equipo
A/B - Identifica unidades paralelas o de respaldo que no se muestran en el PFD
Information Adicional Descripción adicional del equipo dada en la parte superior del PFD
 El Diagrama de Flujo de Procesos (PFD)

Proceso de etiquetado y numeración de unidades

 El Diagrama de Flujo de Procesos (PFD)

Ejemplo de asignación, letra Y

Área Nº 1 Área Nº 2

Área Nº 3
 El Diagrama de Flujo de Procesos (PFD)

Ejemplo de asignación, letras A/B

Hot water
out
Hot water
out Ethylene Ethylene liq.
Ethylene Ethylene liq.
Cold
water in
Cold
water in
Ethanol Ethane
Hydrogen
H2SO4
Hydrogen Ethane Ni
H2O
Ni
H2O
P-100 A

P-100 A/B
P-100 B

En diagramas equipos de planta,

En diagrama PFD
se colocan ambos equipos.
 El Diagrama de Flujo de Procesos (PFD)

El diagrama PFD, debe contener la siguiente información:

• Todas las piezas principales del equipo (nombre

descriptivo, número único equipo), bombas y válvulas.
• Todos los flujos útiles suministrados los equipos
principales, como las líneas de vapor, líneas de aire
comprimido, electricidad, etc.
• Todas las corrientes de flujo de proceso identificadas
por número, condiciones de proceso, composición
química.
• Lazos de control básicos: que muestran la estrategia
de control utilizada para operar el proceso en las
condiciones normales.
 El Diagrama de Flujo de Procesos (PFD)

Numeración y dibujo de corrientes

- La numeración de corrientes debe ser en lo posible desde
la izquierda hacia la derecha.
- Las líneas Horizontales son dominantes en el dibujo.
 Ejemplo

R-100 P-100 T-100 E-100 P-101 R-101

Reactor Pump Distillation Column Condenser Pump Reactor

Hot water out

Ethylene E-100 Ethylene liq.

6
V-104

Cold water in
T-100 CV-101 V-106
CV-100

V-105
Ethanol 5
1 V-101 V-102
H2SO4
4 Hydrogen
V-100 9
V-103 V-107 Ni
R-100
R-101 Ethane
3 8 10
2
H2O
7
P-101

P-100
 El Diagrama de Flujo de Procesos (PFD)

Información de las corrientes

- Dado que los diagramas son pequeños, no se puede incluir

-mucha información sobre las corrientes.

-Se debe incluir información importante sobre los equipos…

Se utilizan etiquetas.
Se coloca toda la información de las corrientes en una
tabla resumen
The Process Flow Diagram (PFD) (cont..)

Información – Etiquetas: Etiquetas

600 Temperatura
300
3 8 24 Presión
9
6 7 10.3 Flujo
1 10
Másico

108 Flujo
600
Molar
24
2 5 12 150 Flujo
Gaseoso

11 Flujo
4 30.5
Líquido
13
24
 Ejemplo

R-100 P-100 T-100 E-100 P-101 R-101

Reactor Pump Distillation Column Condenser Pump Reactor

Hot water out

Ethylene E-100 Ethylene liq.

6
V-104

Cold water in
T-100 CV-101 V-106
25 CV-100
28
V-105
Ethanol 5
1 V-101 V-102 38 20
H2SO4
4 Hydrogen
V-100 9
V-103 V-107 Ni
R-100
R-101 Ethane
3 8 10
2 35
31.0 H2O
35 7
P-101
32.2
P-100
 Información de Corrientes – Tabla de datos
X Ejemplo…
Número de
Corriente
1 2 3 4 5 6 7 8 9 10
Temperatura
(ºC)
25.0 35.0 35.0 35.0 35.0 60.3 41 38 54.0 45.1

Presión
28 32.2 31.0 31.0 30.2 45.1 31.3 24.0 39.0 2.6
(psi)
Fracción de
Vapor
Flujo Másico
(t/hr)
10.3 13.3 0.82 20.5 6.41 20.5 0.36 9.2 20.9 11.6

Flujo Molar
(kmol/hr)
108 114.2 301.0 1204.0 758.8 1204.4 42.6 1100.8 142.2 244.0
 Ejemplo
R-100 P-100 T-100 E-100 P-101 R-101
Reactor Pump Distillation Column Condenser Pump Reactor

Hot water out

Ethylene E-100 Ethylene liq.

6
V-104
Cold water in
V-106
25 T-100
CV-100 CV-101
28
V-105
Ethanol 5 20
1 V-101 V-102
H2SO4 4 38 Hydrogen
V-100 9
V-103 V-107 Ni
R-100
3 R-101 Ethane
2 8 10
35
35 31.0 7 H2O
32.2 P-101

P-100

Stream Number 1 2 3 4 5 6 7 8 9 10
Temperature (oC) 25.0 35.0 35.0 35.0 35.0 60.3 41 38 54 45.1
Pressure (psi) 28 32.2 31.0 31.0 30.2 45.1 31.3 24.0 39 2.6
Vapor fraction
Mass flow (tonne/hr) 10.3 13.3 0.82 20.5 6.41 20.5 0.36 9.2 20.9 11.6
Mole flow (kmol/hr) 108 114.2 301.0 1204.0 758.8 1204.4 42.6 1100.8 142.2 244.0
 El Diagrama de Flujo de Procesos (PFD)

El diagrama PFD, debe contener la siguiente información:

• Todas las piezas principales del equipo (nombre

descriptivo, número único equipo), bombas y válvulas.
• Todos los flujos útiles suministrados los equipos
principales, como las líneas de vapor, líneas de aire
comprimido, electricidad, etc.
• Todas las corrientes de flujo de proceso identificadas
por número, condiciones de proceso, composición
química.
• Lazos de control básicos: que muestran la estrategia
de control utilizada para operar el proceso en las
condiciones normales.
 Example 7
R-100 P-100 T-100 E-100 P-101 R-101
Reactor Pump Distillation Column Condenser Pump Reactor

Hot water out

Ethylene E-100 Ethylene liq.

6
V-104
Cold water in
LIC V-106
25 T-100
CV-100 CV-101
28
V-105
Ethanol 5 20
1 V-101 V-102
H2SO4 4 38 Hydrogen
V-100 9
V-103 V-107 Ni
R-100
3 R-101 Ethane
2 8 10
35
35 31.0 7 H2O
32.2 P-101 LIC
P-100

Stream Number 1 2 3 4 5 6 7 8 9 10
Temperature (oC) 25.0 35.0 35.0 35.0 35.0 60.3 41 38 54 45.1
Pressure (psi) 28 32.2 31.0 31.0 30.2 45.1 31.3 24.0 39 2.6
Vapor fraction
Mass flow (tonne/hr) 10.3 13.3 0.82 20.5 6.41 20.5 0.36 9.2 20.9 11.6
Mole flow (kmol/hr) 108 114.2 301.0 1204.0 758.8 1204.4 42.6 1100.8 142.2 244.0
 R-100 P-100 T-100 E-100 P-101 R-101 NOTE:
Reactor Pump Distillation Column Condenser Pump Reactor
GATE VALVE

Hot water out GLOBE VALVE

LIC= Level Indicator Controller CHECK VALVE

Ethylene E-100 Ethylene liq.
PNEUMATIC DIAPHRAGM
6 VALVE
V-104
Cold water in
LIC V-106
25 T-100
CV-100 CV-101
28
V-105
Ethanol 5 20
1 V-101 V-102
H2SO4 4 38 Hydrogen
V-100 9
V-103 V-107 Ni
R-100
3 R-101 Ethane
2 8 10
35
35 31.0 7 H2O
32.2 P-101 LIC
P-100

fs
FLYSIS CHEMICAL
(M) SDN. BHD
Stream Number 1 2 3 4 5 6 7 8 9 10
PROCESS FLOW
Temperature (oC) 25.0 35.0 35.0 35.0 35.0 60.3 41 38 54 45.1 DIAGRAM
Pressure (psi) 28 32.2 31.0 31.0 30.2 45.1 31.3 24.0 39 2.6
PRODUCTION OF
Vapor fraction ETHANE FROM ISSUED :
ETHANOL
Mass flow (tonne/hr) 10.3 13.3 0.82 20.5 6.41 20.5 0.36 9.2 20.9 11.6 DRAWN BY :
PAGE : 1 OF 1
Mole flow (kmol/hr) 108 114.2 301.0 1204.0 758.8 1204.4 42.6 1100.8 142.2 244.0
APPROVED BY :
