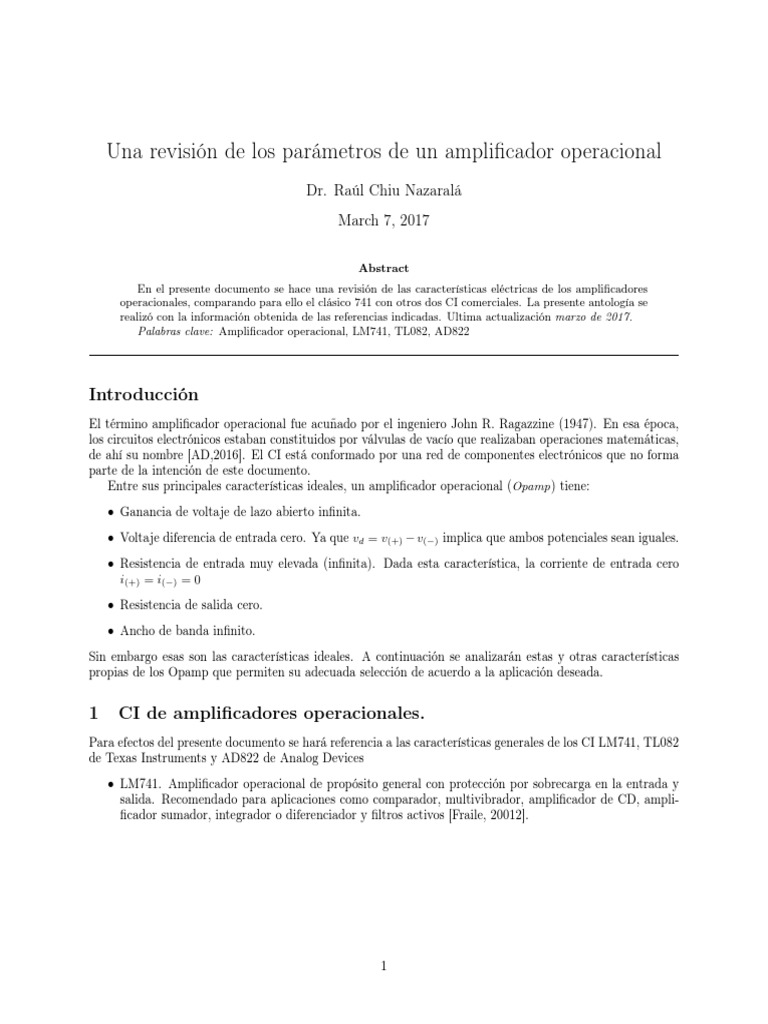

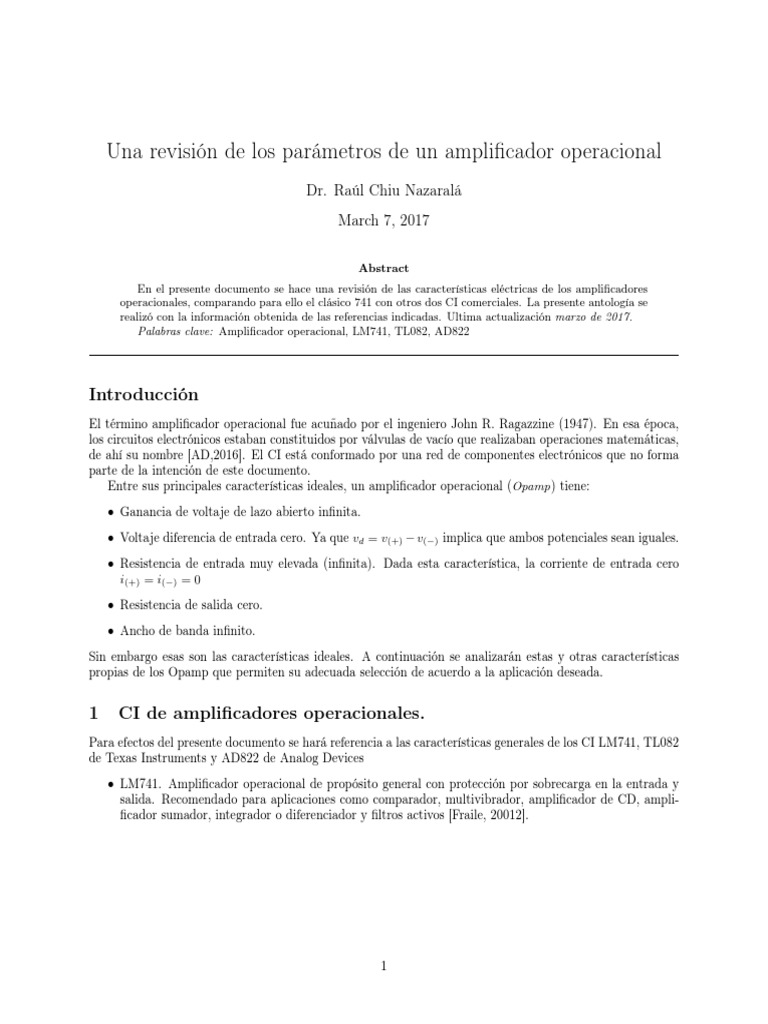

Abstract
En el presente documento se hace una revisión de las características eléctricas de los amplificadores
operacionales, comparando para ello el clásico 741 con otros dos CI comerciales. La presente antología se
realizó con la información obtenida de las referencias indicadas. Ultima actualización marzo de 2017.
Palabras clave: Amplificador operacional, LM741, TL082, AD822
Introducción
El término amplificador operacional fue acuñado por el ingeniero John R. Ragazzine (1947). En esa época,
los circuitos electrónicos estaban constituidos por válvulas de vacío que realizaban operaciones matemáticas,
de ahí su nombre [AD,2016]. El CI está conformado por una red de componentes electrónicos que no forma
parte de la intención de este documento.
Entre sus principales características ideales, un amplificador operacional (Opamp) tiene:
• Ganancia de voltaje de lazo abierto infinita.
• Voltaje diferencia de entrada cero. Ya que vd = v(+) − v(−) implica que ambos potenciales sean iguales.
• Resistencia de entrada muy elevada (infinita). Dada esta característica, la corriente de entrada cero
i(+) = i(−) = 0
• Resistencia de salida cero.
1 CI de amplificadores operacionales.
Para efectos del presente documento se hará referencia a las características generales de los CI LM741, TL082
de Texas Instruments y AD822 de Analog Devices
• LM741. Amplificador operacional de propósito general con protección por sobrecarga en la entrada y
salida. Recomendado para aplicaciones como comparador, multivibrador, amplificador de CD, ampli-
ficador sumador, integrador o diferenciador y filtros activos [Fraile, 20012].
1
Figure 1: Distribución de pines del LM741
• TL082. Doble amplificador operacional con entrada de JFET, de alta velocidad, bajo costo, con ajuste
interno de voltaje de offset. Recomendado para aplicaciones como integradores de alta velocidad, con-
vertidores D-A rápidos, circuitos de muestreo-retención, y cualquier circuito que requiera bajo voltaje
de entrada, baja corriente de entrada, alta impedancia de entrada, alto slew rate y amplio ancho de
banda [Rashid, 1998].
• AD822. Doble amplificador operacional que puede ser alimentado con una sola fuente (5 a 30 V) o
con fuente dual (±2.5V a ±15V ). Recomendado para aplicaciones de instrumentación alimentado con
batería, preamplificador de fotodiodos, filtros activos, sistemas de adquisición de datos 12 a 14 bits,
instrumentación médica, referencias y reguladores de baja potencia [TI,2013].
2
2 Ganancia
La ganancia de lazo abierto de un opamp real es finita y está limitada por el polo dominante interno. Así
la ganancia del opamp no es constante en todo el rango de frecuencias y el producto ganancia por ancho de
banda (Gain-Band Width) no es constante en todos los modelos.
741 082 822
Ganancia 200 V/mV 100 V/mV 500 V/mV
Condiciones VO = ±10 V, RL ≥ 2 kΩ VO = ±10V, RL = 2 kΩ VO = ±10 V, RL = 10 kΩ
Como se observa en ambas gráficas, los modelos TL082 y AD822 presentan una ganancia de voltaje de
lazo abierto mayor a 100 dB1 mientras la frecuencia de operación sea menor a 10 Hz.
EJEMPLO La ganancia de un amplificador inversor definida por G = −Rf /Ri es una particularidad
−R /R
de la expresión general: G = 1+(1+Rff /Rii )/Ao donde Ao es la ganancia de lazo abierto, si Ao → ∞
entonces se obtiene la primera expresión.
Si consideramos los valores de Ao de los opamp, Rf /Ri = 100 y el porcentaje de error respecto al
valor de ganancia esperado, tendriamos entonces:
3
082 822
GBW 4 MHz 2 MHz
Así, podemos conocer cuál sería la ganancia de lazo abierto de acuerdo a la frecuencia e identificar su
efecto sobre la ganancia del circuito. Este parámetro también nos indica que si configuramos un opamp con
ganancia unitaria, un seguidor de voltaje, este será adecuado para frecuencias menores a las indicadas por
GBW.
Ro n.d.
4
debe a los tiempos de propagación y los tiempos de carga-descarga del capacitor interno. Cuando un opamp
se emplea como comparador, el parámetro SR es fundamental para su elección, buscando siempre que sea el
más alto valor.
741 082 822
SR 0.5 V/μs 13 V/μs 3 V/μs
EJEMPLO. Determinar la ganancia de lazo cerrado requerida cuando la señal de entrada varíe 0.5 V
en 10µ s.
Dado que G = Vo /Vi entonces G = ∆Vo /∆t
∆Vi /∆t = 0.5V /10µs asi las ganancias requeridas para cada uno de
SR
• Para el LM741: G = 10
• Para el TL082: G = 260
• Para el AD822: G = 60
Esto nos indica que cualquier ganancia de voltaje de lazo cerrado de magnitud mayor a la indicada
llevaria a la salida a una tasa mayor de la velocidad que puede permitir. Se observa que el TL082 es
el CI que permite una ganancia máxima de lazo cerrado de 260 para la condición planteada.
Consideremos ahora que el opamp tiene como señal de entrada una señal sinusoidal de frecuencia f, tal
que la salida está definida por vo (t) = Vm sen(2πf t). La variación de la salida respecto al tiempo se define
por su derivada:
dvo
= Vm (2πf ) cos(2πf t) (1)
dt
igualamos a cero para encontrar el valor máximo de la variación
EJEMPLO. Determinar la máxima frecuencia que puede manejar el opamp si la variación máxima
del voltaje de salida esperado es de 10 V.
f = VSR
m 2π
Se observa que el TL082 es el CI que permite una frecuencia de señal más alta comparativamente con
los demás modelos.
5 Tiempo de establecimiento
El tiempo de establecimiento se define como el tiempo requerido por la señal de salida para estabilizarse,
después de su etapa transitoria, dentro de un porcentaje específico alrededor del valor final esperado, ante
5
una entrada tipo escalón. Este parámetro depende de la velocidad de respuesta, ya que esta indica la rapidez
con que varía la señal de salida.
741 082 822
6
Ad
CM RRdB = 20 log (4)
Ac
Cuando Vd = V+ − V− = 0, es decir V+ ≡ V− entonces
Vc
CM RRdB|V d=0 = 20 log (5)
Vo
Como se observa en las gráficas, el CMRR se degrada con la frecuencia, siendo entonces importante
considerarse como un parámetro de diseño. El efecto sobre el voltaje de salida (ecuacion 3) se obtiene
sustituyendo la definición de (5), que después de un manejo algebraico obtenemos:
1
Vo = Ad Vd + Vc (6)
CM RR
donde se observa que para reducir el efecto del modo común, es deseable que el CMRR sea lo más grande
posible.
7
741 082 822
PSRRdB 96 100 80
Se observa que el TL082 es el CI que presenta un voltaje menor comparativamente con los demás
modelos ante las condiciones planteadas.
Analog Devices, (2016). AD822 Single-Supply, Rail-to-Rail Low Power FET-Input Op Ampr. Recuperado
de http://www.analog.com/media/en/technical-documentation/data-sheets/AD822.pdf
References
[AD,2016] Analog Devices, (2016). AD822 Single-Supply, Rail-to-Rail Low Power FET-Input Op
Ampr. Recuperado de http://www.analog.com/media/en/technical-documentation/data-
sheets/AD822.pdf
[Fraile, 20012] Fraile Mora, J. (2012). Circuitos eléctricos. España: Pearson Educación.
[Rashid, 1998] Rashid, M. (1998). Microelectronic circuits: analysis and design. Boston, USA: PWS Pub-
lishing.
[TI,2013] Texas Instruments, (2013). TL082 Wide bandwidth dual JFET input operational amplifier.
Recuperado de http://www.ti.com/lit/ds/symlink/tl082-n.pdf
[TI, 2015] Texas Instruments, (2015). LM741 Operational Amplifier. Recuperado de
http://www.ti.com/lit/ds/symlink/lm741.pdf
