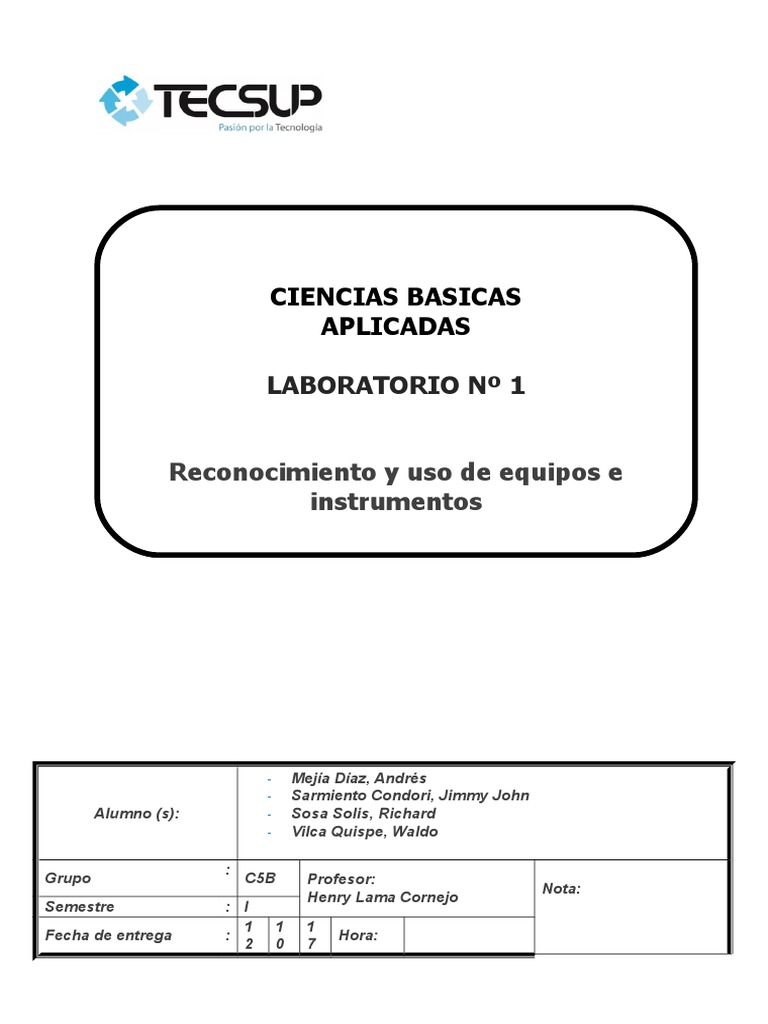

CIENCIAS BASICAS

APLICADAS

LABORATORIO Nº 1

Reconocimiento y uso de equipos e

instrumentos

- Mejía Díaz, Andrés

- Sarmiento Condori, Jimmy John
Alumno (s): - Sosa Solis, Richard
- Vilca Quispe, Waldo

:
Grupo C5B Profesor:
Nota:
Henry Lama Cornejo
Semestre : I
1 1 1
Fecha de entrega : Hora:
2 0 7
 17
10
12
MEDICIÓN DE RESISTENCIAS

Henry Lama X
1
Mejía Diaz, Andrés

Sarmiento Condori, Jimmy

Sosa Solis, Richard

Vilca Quispe, Waldo

1- Módulo ERFI B96. 02218348

2- Protoboard modelo SO 3535-5H
3- Resistencias múltiples: 100 Ω, 330 Ω,390 Ω,1kΩ, 10 kΩ, 33 kΩ, 47 k Ω,
330 kΩ, 680 kΩ y 1 MΩ.
4- Mulímetro FLUKE 116
5- Dos conectores bananos.
6- Jumpers. X

Recojo de MATERIAL 1- Caminar por zonas adecuadas en el taller. X

Conectar Jumerps en Protoboard 2- Ninguno.
Conectar resistencias en protoboard 3- Ninguno
Energizar el módulo ERFI 4- Energizar bajo supervisión del docente X
Energizar el módulo ERFI A 12 V 5- Energizar bajo supervisión del docente X
Usar conectores bananos de múdlo 6- Ninguno
ERFI a protoboard. 7- Conectar multímetro bajo supervisión X
Conectar Multímetro para realizar las
del docente
mediciones a protoboard
8- Desenergizar bajo supervisión del docente X
Desenergizar el módulo ERFI.
Desconectar materiales del módulo 9- Ninguno.
ERFI y del protoboard. 10- Caminar por zonas adecuadas en el taller. X
Entrega de Materiales
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 4 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

I. OBJETIVOS

 Describir el funcionamiento de los equipos e instrumentos a utilizar en el laboratorio.

II. MATERIAL Y EQUIPO

 Multímetro
 Módulo de Entrenamiento educativo
 Módulo de Pruebas portátil
 Panel de conexiones
 Dispositivos y componentes varios
 Cables de Conexión y Puntas de Prueba
 Osciloscopio Digtal

III. MEDIDAS DE SEGURIDAD EN UN TALLER Y/O LABORATORIO ELECTRÓNICO

 Asegúrese de tener suficiente iluminación, Ud. como operario debe ver claramente para realizar un trabajo
con seguridad y propiedad.

 No trabaje en un equipo eléctrico cuando tenga las ropas o las manos húmedas.

 Al trabajar con equipos eléctricos, se recomienda no usar zapatos con suelas delgadas, placas metálicas o
clavos.

 Cualquier tipo de sustancias líquidas, tal como agua, refrescos, alcohol, gasolina, etc. no deben dejarse cerca
de los circuitos o equipos eléctricos.

 Use medidores y dispositivos de indicación que sean los correctos y convenientes –por su capacidad
máxima, su sensibilidad y por sus escalas– para comprobar la presencia de voltajes.

 Los dispositivos de protección de los equipos o de las instalaciones, tales como: fusibles, cuchillas,
relevadores e interruptores (breakers) de sobrecorriente NO deben ser bloqueados –o sea, limitados en su
operación de protección–, puenteados o retirados, excepto para sustituirlos. Además, tampoco deben
intercambiarse o modificarse los fusibles, salvo una autorización.

 Los fusibles deben removerse y reemplazarse solamente después de haber desconectado el circuito, equipo
o instalación donde estén tales fusibles. Cuando se funda un fusible, al remplazarlo, el nuevo debe ser del
mismo tipo y tener los mismos valores límites de voltaje y corriente que el que se retiró.

IV. EXPOSICION TEORICA

1. EL CIRCUITO ELECTRICO Y SUS COMPONENTES

Un circuito eléctrico consiste en un conjunto de elementos u operadores que unidos entre sí, permiten la
circulación de una corriente entre dos puntos, llamados polos o bornes, para aprovechar la energía
eléctrica.

Todos los circuitos eléctricos se componen de los siguientes elementos mínimos:

 Un generador de energía,
 Un receptor y Consumidor de esa energía,
 Conductores que transporten esa energía.
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 5 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

Los Generadores de energía eléctrica son dispositivos que proveen en el circuito la necesaria diferencia de
cargas entre sus dos polos o bornes y que, y que por lo demás, son capaces de mantener eficazmente
durante el funcionamiento del circuito. Ejemplos de generadores de energía eléctrica tenemos las pilas y
baterías y las fuentes de alimentación.

Los Receptores son los dispositivos encargados de tomar y convertir la energía eléctrica en otro tipo de
energía útil de manera directa, como la lumínica, la mecánica (movimiento), calorífica, etc. Los receptores
eléctricos más usuales serán las lámparas o ampolletas, las resistencias eléctricas de los hervidores de agua
y los motores.
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 6 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

Los Conductores o cables son los elementos que nos sirven para conectar todos los demás elementos que
forman el circuito. Con ellos estableceremos el camino para transportar a los electrones desde el polo
negativo hasta el positivo del generador. Los conductores están fabricados con materiales que conducen
bien la electricidad – generalmente metales como cobre y aluminio y otros, recubiertos de materiales
aislantes -normalmente PVC.

En conjunto con los elementos anteriores , hay otros elementos que forman parte de un circuito y aunque
no son estrictamente del todo necesarios para establecer dicho circuito, sí son necesarios para el
funcionamiento adecuado del Circuito. Estos son:

Elementos de maniobra, Son los que permiten, de manera fácil, manipular el paso de la corriente.

El interruptor es un elemento básico de maniobra de cualquier circuito, ya que permitirá abrir o cerrar el
circuito sin necesidad de separar los hilos conductores del generador; los conmutadores y pulsadores son
otros tipos de elementos de maniobra usados en el montaje de un circuito eléctrico elemental.
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 7 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

Elementos de Protección, tal como lo indica su nombre, sirven para proteger a las personas o a los
Receptores del circuito del riesgo de manipulaciones inadecuadas o variaciones imprevistas en la corriente.

El fusible es un elemento de protección presente en la mayoría de los aparatos eléctricos, los interruptores
automáticos (Disyuntores magneto térmicos) y los interruptores diferenciales, Deben estar presentes de
manera obligatoria en todos los Circuitos de edificios y viviendas.

2. REPRESENTACIÓN ESQUEMÁTICA DE UN CIRCUITO ELÉCTRICO

 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 8 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

Los circuitos eléctricos, para efectos de cálculos y para facilitar su estudio y entendimiento, se
representan por medio de símbolos estandarizados y normados, tal como se muestra:

3. INSTRUMENTOS DE MEDICION

Son aquellos que nos permiten realizar medidas exactas y precisas dentro de los circuitos eléctricos
y electrónicos. También los hay aquellos que nos permiten ver la forma de onda. Existen una gran
variedad, dentro de los principales tenemos el Multímetro y el Osciloscopio.

El Multímetro

El multímetro ó polímetro es un instrumento que permite medir diferentes magnitudes eléctricas.

Así, en general, todos los modelos permiten medir:

- Tensiones alternas y continuas

- Corrientes alternas y continuas

- Resistencias
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 9 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

Hay modelos que también permiten la medida de otras magnitudes como capacidades, frecuencias,
etc. Hoy día la mayoría de los multímetros son electrónicos con lectura digital, quedando muy
pocos analógicos

Con los multímetros se pueden realizar medidas tanto de corriente continua (DC) como de corriente
alterna (AC). Es importante señalar que, en general, cuando los multímetros operan en corriente
alterna (AC), los valores medidos de las tensiones e intensidades corresponden a valores eficaces
mientras no exista alguna indicación contraria; asimismo, en general, dichas medidas son sólo
válidas para señales sinusoidales con un cierto límite de frecuencia especificado en el aparato.

DESCRIPCIÓN DEL MULTÍMETRO

Nos limitaremos a describir los multímetros electrónicos con lectura digital, que son los que se van
a utilizar en las prácticas. En el laboratorio hay distintos tipos o modelos de estos multímetros,
correspondientes a diferentes marcas, pero todos ellos tienen unas partes o componentes
comunes:
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 10 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

EL OSCILOSCOPIO DIGITAL

En la actualidad los osciloscopios analógicos están siendo desplazados en gran medida por los
osciloscopios digitales, entre otras razones por la facilidad de poder transferir las medidas a una
computadora personal o pantalla LCD.

En el osciloscopio digital la señal es previamente digitalizada por un conversor analógico digital. Al

depender la fiabilidad de la visualización de la calidad de este componente, esta debe ser cuidada al
máximo.

Las características y procedimientos señalados para los osciloscopios analógicos son aplicables a los
digitales. Sin embargo, en estos se tienen posibilidades adicionales, tales como el disparo
anticipado (pre-triggering) para la visualización de eventos de corta duración, o la memorización del
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 11 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

oscilograma transfiriendo los datos a un PC. Esto permite comparar medidas realizadas en el mismo
punto de un circuito o elemento. Existen asimismo equipos que combinan etapas analógicas y
digitales.

La principal característica de un osciloscopio digital es la frecuencia de muestreo, la misma

determinara el ancho de banda máximo que puede medir el instrumento, viene expresada
generalmente en MS/s (millones de muestra por segundo).

Estos osciloscopios añaden prestaciones y facilidades al usuario imposibles de obtener con

circuitería analógica, como los siguientes:

 Medida automática de valores de pico, máximos y mínimos de señal. Verdadero valor

eficaz.
 Medida de flancos de la señal y otros intervalos.
 Captura de transitorios.
 Cálculos avanzados, como la FFT para calcular el espectro de la señal. también sirve para
medir señales de tensión

TABLERO DE PROYECTOS

Se trata de un tablero con orificios interconectados en el cual se pueden insertar diferentes dispositivos y
componentes con terminales normalizados; además se puede conectar cablecillos para realizar conexiones
entre ellos y realizar circuitos de prueba sin necesidad de hacer soldaduras.
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 12 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

DISPOSITIVOS Y COMPONENTES VARIOS

Se trata de un kit de componentes eléctricos y electrónicos los cuales se pueden insertar en el tablero de
proyectos para poder realizar diferentes circuitos de prueba. Básicamente se trata de resistores,
condensadores, diodos, transistores, actuadores, entre otros.

V. PROCEDIMIENTO:
1.- Reconocimiento y uso del Multímetro Digital:
Colocar el multímetro en la posición “continuidad” y probar todos y cada uno de los cables, separar los que
estén en mal estado.

Reportar si hay cables en mal estado y cuáles son:

Todos los cables están en buenas condiciones.

2.- Medición de resistores:

Coger 10 resistencias de diferentes valores y medir sus valores con el multímetro en la posición “ohmios”.
Anotar los resultados en la tabla siguiente:

VALOR TEÓRICO VALOR MEDIDO % DE ERROR VALOR TEÓRICO VALOR MEDIDO % DE ERROR

100 Ω 99.3 Ω 0.7 % 33 kΩ 33.05 kΩ 0.15 %

330 Ω 328.7 Ω 0.39 % 47 kΩ 46.33 kΩ 1.43 %

390 Ω 389.1 Ω 0.23 % 330 kΩ 328.4 kΩ 0.48 %

1 kΩ 1.001 kΩ 0.1 % 680 kΩ 689 kΩ 1.32 %

10 kΩ 10.01 kΩ 0.1 % 1 MΩ 984 kΩ 1.6 %

Para los cálculos del error se usó las siguientes formulas:

 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 13 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

3.- Conexionado de circuitos en el tablero de Proyectos:

Conectar 3 resistencias en el tablero de proyectos y colocarlos en serie; medir la resistencia total y anotar
los resultados:

VALOR R1 VALOR R2 VALOR R3 TOTAL CALCULADO TOTAL MEDIDO

100 Ω 330 Ω 390 Ω 820 Ω 817 Ω
1 kΩ 10 kΩ 33 kΩ 44 KΩ 44.09 KΩ
47 kΩ 330 kΩ 680 kΩ 1057 kΩ 1065 KΩ
330 kΩ 680 kΩ 1 MΩ 2010 kΩ 2003 KΩ
10 kΩ 33 kΩ 47 KΩ 90 kΩ 89.4 KΩ

4.- MEDICION DE VOLTAJE Y CORRIENTE EN UN CIRCUITO SIMPLE CON RESISTENCIA

Armar el circuito propuesto, calcular los valores de Tensión y Corriente y medir los mismos valores. Anotar
los resultados:
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 14 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

VALOR TENSION VALOR RESISTENCIA CORRIENTE CORRIENTE % DE ERROR

CALCULADA MEDIDA
11.94 V 1MΩ 12 µA 12 µA 0%
11.94 V 680 KΩ 17.65 µA 17 µA 3.68 %
11.94 V 330 KΩ 36.36 µA 35.5 µA 2.37 %

Para los cálculos del error se usó las siguientes formulas:

I= V/R

VI. CUESTIONARIO

a) ¿Todos los Multímetros son iguales? ¿Por qué? ¿En qué se diferencian?

No todos los multímetros son iguales. Existen multímetros digitales y analógicos. Dentro de los digitales
existen 2, los que realizan una medición a auto escala y los que se tiene que colocar una escala para medir.
b) ¿Cuáles son los principales elementos de un circuito eléctrico? De ejemplos de cada uno de ellos

Los principales elementos de un circuito eléctrico son:

- Fuente de energía: esta fuente puede ser DC Ó AC. Ejemplos: DC (PILA, BATERÍA, ETC); AC
(generadores de AC , corriente doméstica, etc).
- Conductores eléctricos: son los encargados de conducir la corriente eléctrica. Ejemplo: cobre, plata,
oro, etc.
- Resistencias: encargados de la oposición de la corriente eléctrica, para que ciertos dispositivos
funcionan a una intensidad de corriente adecuada.
- Receptores: Son los dispositivos a los cuales le van allegar cierta corriente eléctrica, para su
funcionamiento.

c) ¿Por qué hay diferencia entre les medidas calculadas y las medidas realizadas con el instrumento?

- Un motivo de la variación de las medidas, es la impedancia del equipo (multímetro FLUKE).

- Otros factores que intervienen en la variación de medidas es la incertidumbre del módulo ERFI, al igual que
el error en las resistencias (10%).
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 15 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

0BSERVACIONES Y CONCLUSIONES

0BSERVACIONES:

1-Para determinar la corriente en un circuito eléctrico, se debe usar el multímetro colocándolo en

serie.
2-El multímetro debe ser colocado en paralelo, cuando se requiere medir el voltaje de un circuito.
3-Se usó un multímetro digital con auto escala, modelo FLUKE, modelo 116, para nuestras
mediciones en taller.
4-Para medir la resistencia total en el circuito, esta se debe realizar con el circuito des energizado.
5-Se usó un módulo ERFI Modelo 1396.022.18.348 , para generar corriente continua necesaria en
nuestro taller.
6-Se usó un protoboard modelo SO3535-5H, en el cuál se realizó las conexiones del circuito.
7-Se tuvo que configurar un valor de 11.94 V, en DC, para nuestras mediciones de voltaje y
intensidad en el protoboard.
8-Las resistencias menores a 1 K ohmio, son sensibles a cambio de temperatura, pudiendo generar
falas lecturas en un circuito.

CONLUSIONES:
1-El voltaje configurado en el módulo ERFI, fue de 11.94 V; pero luego al medirlo en el circuito, este
valor bajó a 11.84 V, debido a la incertidumbre de los equipos.
2-Para calcular el valor de la resistencia total en serie, se realiza una suma directa de los valores de las
resistencias que conforman el circuito.
3-En una resistencia, si el valor teórico no está en el rango de la tolerancia, esto significa que la
resistencia está en malas condiciones.
4-Para determinar la Intensidad de corriente teórica, se usó la Ley de Ohm, la cual indica que la I= V/R
5-Para determinar el error porcentual de medición se usó la siguiente fórmula:
( V teórico – V experimental) * 100 %/ V teórico
6-El multímetro se daña, al utilizarse incorrectamente, por ejemplo si al medir intensidad de corriente
lo colocaríamos en paralelo.
7-Se usó Jumpers, para el armado del circuito, considerando que no se debe colocar un jumper debajo
de la resistencia, ya que puede causar daños materiales.
8-Para medir el valor de cada resistencia, se tiene que tener cuidado en no hacer contacto nuestra
mano con las puntas del multímetro, ya que daría un valor incorrecto.
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 16 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 17 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 18 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

HOJA DE EVALUACIÓN
TECSUP
Criterio de desempeño b: Aplican conocimientos actuales y emergentes de ciencia, Ciclo:
matemática y tecnología.
e: Trabajan eficazmente en equipo.
Laboratorio N° Tema: Fecha:

Puesto de trabajo: Alumno: Sección:

Requiere No
CRITERIOS DE EVALUACIÓN Excelente Bueno
mejora aceptable
Realizan los cálculos y mediciones correctamente,
3 2 1 0
debaten los resultados
Asumen la responsabilidad del uso adecuado de los
2 1.5 1 0
instrumentos.
Culminaron la tarea en el tiempo previsto debido al
3 2 1 0
trabajo en equipo.
Desarrolla con seguridad, orden y limpieza el
2 1.5 1 0
laboratorio
Nota parcial 1

Requiere No
CRITERIOS DE EVALUACIÓN DE INFORME Excelente Bueno
mejora aceptable
Evaluación 4 3 1.5 0
Genera conclusiones 3 2 1 0
Presentación del Informe (orden e información
3 1.5 1 0
adicional)
Nota parcial 2
 Nro. DD-106
LABORATORIO DE CS. BASICAS APLICADAS Página 19 / 19
Tema : Lab. Nº 1

Reconocimiento y uso de equipos e instrumentos Semestre I

NOTA FINAL

DESCRIPCION DE LOS CRITERIOS DE EVALUACION

Excelente Completo entendimiento del problema, realiza la actividad cumpliendo todos los requerimientos.
Bueno Entendimiento del problema, realiza la actividad cumpliendo la mayoría de requerimientos.
Requiere mejora Bajo entendimiento del problema, realiza la actividad cumpliendo pocos de los requerimientos.
No aceptable No demuestra entendimiento del problema o de la actividad.
