CÓDIGO:

Lab. 4 de Ciencias Básicas Aplicadas

EMISIÓN: 2020-06-30
SEGUNDA LEY DE KIRCHHOFF
PÁGINA: 1/5

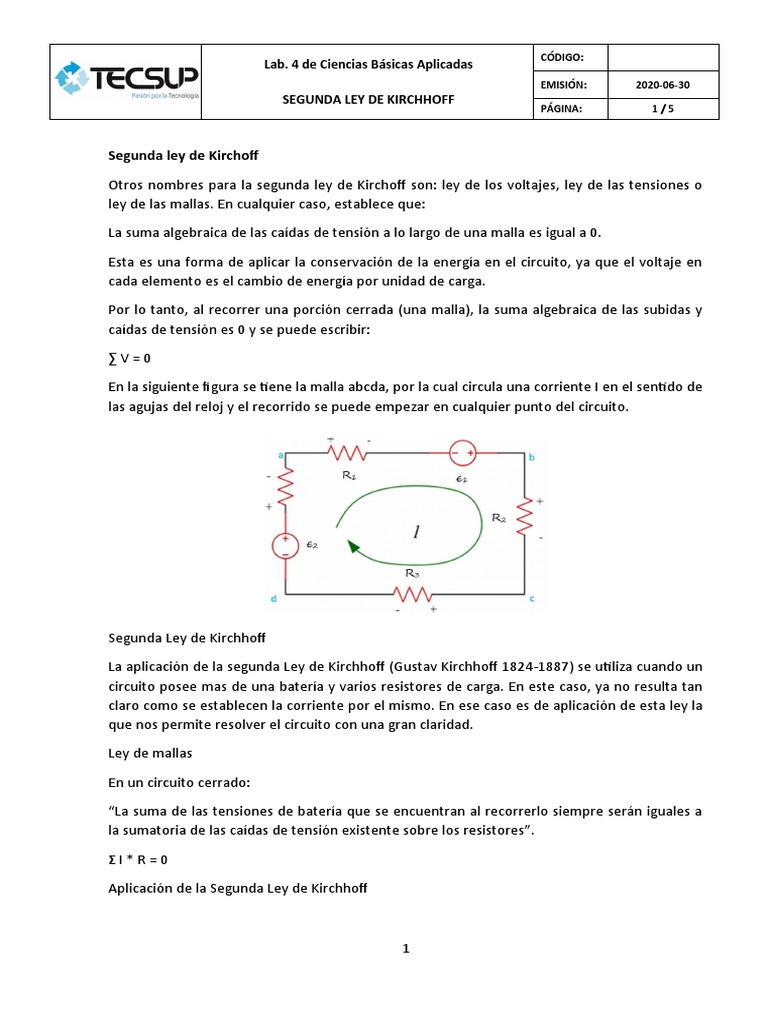

Segunda ley de Kirchoff

Otros nombres para la segunda ley de Kirchoff son: ley de los voltajes, ley de las tensiones o
ley de las mallas. En cualquier caso, establece que:
La suma algebraica de las caídas de tensión a lo largo de una malla es igual a 0.
Esta es una forma de aplicar la conservación de la energía en el circuito, ya que el voltaje en
cada elemento es el cambio de energía por unidad de carga.
Por lo tanto, al recorrer una porción cerrada (una malla), la suma algebraica de las subidas y
caídas de tensión es 0 y se puede escribir:
∑V=0
En la siguiente figura se tiene la malla abcda, por la cual circula una corriente I en el sentido de
las agujas del reloj y el recorrido se puede empezar en cualquier punto del circuito.

Segunda Ley de Kirchhoff

La aplicación de la segunda Ley de Kirchhoff (Gustav Kirchhoff 1824-1887) se utiliza cuando un
circuito posee mas de una batería y varios resistores de carga. En este caso, ya no resulta tan
claro como se establecen la corriente por el mismo. En ese caso es de aplicación de esta ley la
que nos permite resolver el circuito con una gran claridad.
Ley de mallas
En un circuito cerrado:
“La suma de las tensiones de batería que se encuentran al recorrerlo siempre serán iguales a
la sumatoria de las caídas de tensión existente sobre los resistores”.
ΣI*R=0
Aplicación de la Segunda Ley de Kirchhoff

1
 CÓDIGO:
Lab. 4 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-30
SEGUNDA LEY DE KIRCHHOFF
PÁGINA: 2/5

4. DESARROLLO

4.1.1.1. UTILIZANDO MULTISIM LIVE:

4.1.1. Ejercicio 1
Calcule teóricamente la corriente que circula en el circuito mostrado y los valores de caída de tensión en
cada resistencia, según los datos indicados.

UFuente = 120 V

R1 = 150 W

R2 = 250 W

R3 = 200 W

U Fuente (V) I (mA) U R1 (V) U50

R2 (V) U R3 (V)
200 30 40
120

2
 CÓDIGO:
Lab. 4 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-30
SEGUNDA LEY DE KIRCHHOFF
PÁGINA: 3/5

4.1.2. Ejercicio 2

Arme el circuito mostrado, utilizando los mismos datos que el ejercicio 1. Luego, haga clic en Run
simulation, cierre el interruptor y
anote los valores de corriente y
tensiones en la tabla que se
muestra a continuación.
Abra el interruptor.

R1 = 120 – 90 = 30
R 2= 90 – 50 = 50
R3 = 40

U Fuente (V) I (mA) U R1 (V) U R2 (V) U R3 (V)

120 200 30 50 40
.

Atravez de la plataforma multisim se obtuvo los valores de la intensidad de corriente ya

que sumado esos valores tiene que ser igual al voltaje de la fuente

3
 CÓDIGO:
Lab. 4 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-30
SEGUNDA LEY DE KIRCHHOFF
PÁGINA: 4/5

Explique lo ocurrido.

¿Qué sucedería si se colocara otro “puente” en R1 y en R3?

U fuente (V) I mA (V) U R1 (V) U R2 (V) U R3 (V)

120 342.86 51.429 0 68.571

Al colocar el otro puente en R1 y R3 la R2 marca 0V ya que la intensidad de corriente

marca valores iguales y al restar los dos voltaje la respuesta es 0 para R2

Observaciones
Durante la experiencia de laboratorio se pudo observar que no existió error porcentual, eso quiere
decir que se coincidió tanto en el cálculo utilizando la ley de ohm, como en la medida con los
instrumentos en cada uno de los softwares

Durante la experiencia de laboratorio se pudo observar que se cumple la segunda ley de

kircchhoff entre la resistencia y la intensidad de corriente

4
 CÓDIGO:
Lab. 4 de Ciencias Básicas Aplicadas
EMISIÓN: 2020-06-30
SEGUNDA LEY DE KIRCHHOFF
PÁGINA: 5/5

observamos que existe una sola malla entonces la intensidad de corriente electrica es la
misma que pasa por todas las resistencias del circuito original

CONCLUSIONES

En conclusión, sumando las resistencias de un circuito se saca la resistencia equivalente en un

circuito eléctrico a más tensión y a una resistencia constante existe mayor intensidad de corriente.
En conclusión, para calcular la caída de tensión en cada resistencia aplicamos la ley de ohm.
En conclusión, la corriente y la resistencia es una relación inversamente proporcional ya que si una
aumenta la otra disminuye, la corriente y la tensión son directamente proporcionales ya que estas
aumentan o disminuyen equitativamente.
