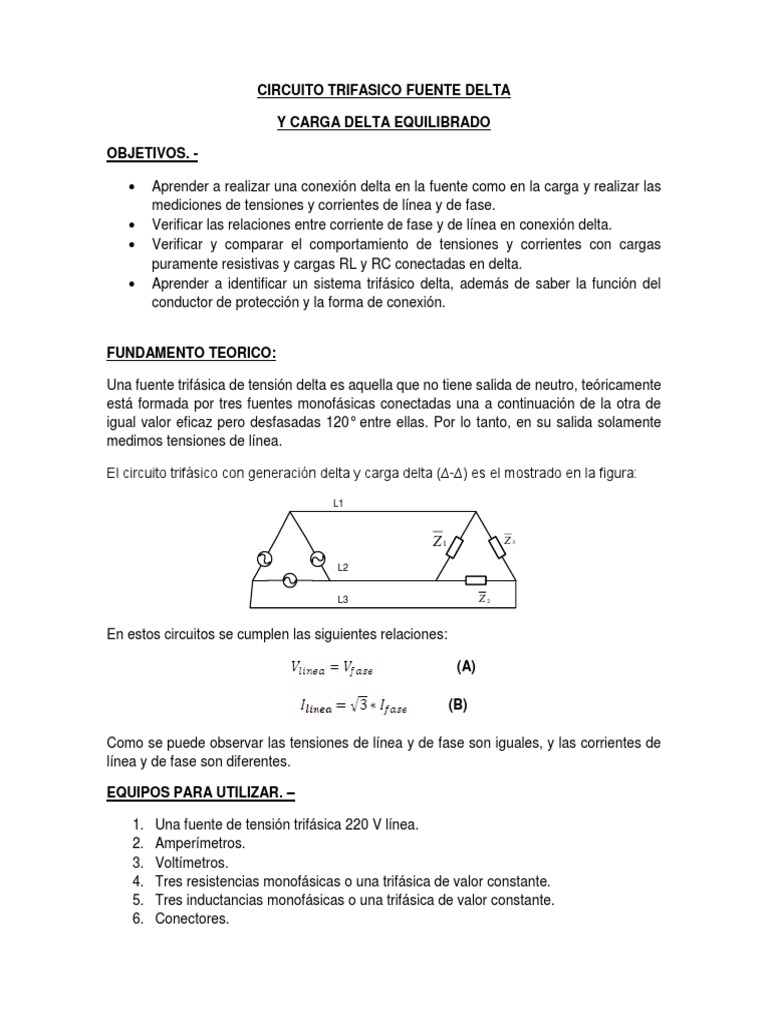

CIRCUITO TRIFASICO FUENTE DELTA

Y CARGA DELTA EQUILIBRADO

OBJETIVOS. -

 Aprender a realizar una conexión delta en la fuente como en la carga y realizar las
mediciones de tensiones y corrientes de línea y de fase.
 Verificar las relaciones entre corriente de fase y de línea en conexión delta.
 Verificar y comparar el comportamiento de tensiones y corrientes con cargas
puramente resistivas y cargas RL y RC conectadas en delta.
 Aprender a identificar un sistema trifásico delta, además de saber la función del
conductor de protección y la forma de conexión.

FUNDAMENTO TEORICO:

Una fuente trifásica de tensión delta es aquella que no tiene salida de neutro, teóricamente
está formada por tres fuentes monofásicas conectadas una a continuación de la otra de
igual valor eficaz pero desfasadas 120° entre ellas. Por lo tanto, en su salida solamente
medimos tensiones de línea.

El circuito trifásico con generación delta y carga delta (∆-∆) es el mostrado en la figura:

L1

Z1 Z3

L2

L3 Z2

En estos circuitos se cumplen las siguientes relaciones:

(A)

(B)

Como se puede observar las tensiones de línea y de fase son iguales, y las corrientes de
línea y de fase son diferentes.

EQUIPOS PARA UTILIZAR. –

1. Una fuente de tensión trifásica 220 V línea.

2. Amperímetros.
3. Voltímetros.
4. Tres resistencias monofásicas o una trifásica de valor constante.
5. Tres inductancias monofásicas o una trifásica de valor constante.
6. Conectores.
PROCEDIMIENTO. –

1. Tomar datos técnicos de los equipos a utilizar en la práctica, además de los valores
con los que trabajara, de resistencias, inductancias, y otros.
2. Armar el siguiente circuito trifásico.

3. Verificar los valores de tensiones de línea de bornes de la fuente de tensión, además

de verificar la placa de las resistencias e inductancias, si va a soportar la tensión a
aplicar y la corriente que va ha circular, con el uso de amperímetros y voltímetros.
4. Tomar datos de tensiones y corrientes de línea y de fase con voltímetro y
amperímetro en las tres fases en bornes de la carga como se ilustra en el siguiente
cuadro.

Línea (l) Fase (f) K= l/f

CASO 1 CARGA RESISTIVO
UL1-L2 223 UL1-L2 223 1
UL2-L3 223 UL2-L3 223 1
UL1-L3 223 UL1-L3 223 1
IL1 0,41 IL1 0,24 1,71
IL2 0,39 IL2 0,22 1,77
IL3 0,40 IL3 0,23 1,74
CASO 2 CARGA RESISTIVO INDUCTIVO
UL1-L2 223 UL1-L2 223 1
UL2-L3 223 UL2-L3 223 1
UL1-L3 223 UL1-L3 223 1
IL1 0,35 IL1 0,20 1,75
IL2 0,35 IL2 0,20 1,75
IL3 0,35 IL3 0,20 1,75
CUESTIONARIO. -

a) Demostrar que en un circuito trifásico conectado en delta I L  3 * I F


I L  I F  0 0  I F   120 0 
I L  I F cos 0  jsen 0   I F cos  120  jsen 120

I L  I F 1  j 0   I F   1  j 3 
 2 2

IL  IF  1 IF  j 3 IF
2 2
IL  3 IF  j 3 IF
2 2
IL  3  IF

b) Conductor de protección PE

PE Conductor de protección. (El reglamento de UTE distingue entre Líneas principales de

tierra, Derivaciones de las líneas principales de tierra y conductores de protección)

c) Ventajas de conexión estrella y delta

Conexión En Estrella
Ventajas
1. Intensidad más pequeña.
2. Diámetro de los hilos menor.
3. Peso menor.
4. Pérdidas por efecto joule menores.
5. Coste menor de las líneas al presentar menor diámetro.
6. Con una sola línea obtenemos dos tensiones, la de línea y la de fase.

Desventajas
1. Aisladores más grandes
2. Más tensión de línea.
3. Tres fases más neutro, más hilos.

Conexión En Delta
Ventajas
1. Los aislantes son más pequeños.
2. Ahorro económico.
3. Basta con tres hilos, ahorro de un hilo.
4. Menos tensión de línea. Inconvenientes
1. Intensidad mayor en la línea.
2. Diámetro de los hilos mayor, debido a la mayor intensidad.
3. Peso mayor, al tener que pasar más intensidad.
4. Más caras las líneas por presentar pesos mayores los cables.
5. Pérdidas por efecto joule mayores.
Resulta interesante en la distribución de baja o media tensión la conexión estrella,
mientras que para los suministros a grandes distancias la conexión delta es superior.

CONCLUSIONES Y RECOMENDACIONES. -

 Al verificar las relaciones entre corrientes de fase y de linea en conexión delta

encontramos que la recion es aproximadamente raiz de tres, lo cual concuerda
con lo que nos dice la teoria, de esta forma demostramos dicho razonamiento:
𝐼(𝑙𝑖𝑛𝑒𝑎) = √3 𝐼(𝑓𝑎𝑠𝑒)
 Según la teoría en un circuito trifásico Δ-Δ, la relación que se tiene entre las
tensiones y corrientes son las siguientes:
 𝑉(𝑙𝑖𝑛𝑒𝑎) = 𝑉(𝑓𝑎𝑠𝑒)
 𝐼(𝑙𝑖𝑛𝑒𝑎) = √3𝐼(𝑓𝑎𝑠𝑒)
Al observar en la tabla de valores medidos en laboratorio vemos lo siguiente:
𝑈(𝑍1) ≈ 𝑈(𝑍2) ≈ 𝑈(𝑍3)
Según la teoría, en casos ideales deberían ser iguales, pero como podemos
observar tienen una pequeña variación que puede ser causada por los
instrumentos de medición o los elementos usados para la experiencia.
Para las corrientes observamos que, para una carga puramente resistiva, RL o
RC, la corriente es similar:
𝐼(𝑅) ≈ 𝐼(𝑅𝐿) ≈ 𝐼(𝑅𝐶)
Esto se debe a que son cargas equilibradas, y la pequeña variación se debe a que
en la vida real no existen cargas equilibradas exactas.
