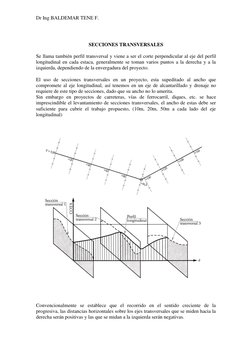

SECCIONES TRANSVERSALES
Se llama también perfil transversal y viene a ser el corte perpendicular al eje del perfil
longitudinal en cada estaca, generalmente se toman varios puntos a la derecha y a la
izquierda, dependiendo de la envergadura del proyecto.

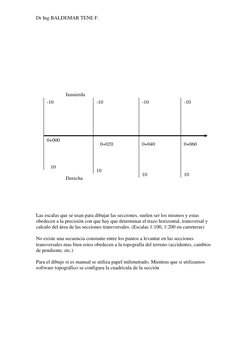

Izquierda
-10 -10 -10 -10
0+000
0+020 0+040 0+060
10
10
10 10
Derecha
Las escalas que se usan para dibujar las secciones, suelen ser los mismos y estas
obedecen a la precisión con que hay que determinar el trazo horizontal, transversal y
calculo del área de las secciones transversales. (Escalas 1:100, 1:200 en carreteras)
No existe una secuencia constante entre los puntos a levantar en las secciones
transversales mas bien estos obedecen a la topografía del terreno (accidentes, cambios
de pendiente, etc.)

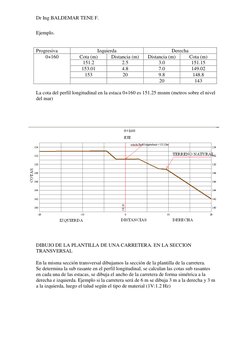

Ejemplo.
La cota del perfil longitudinal en la estaca 0+160 es 151.25 msnm (metros sobre el nivel
del mar)

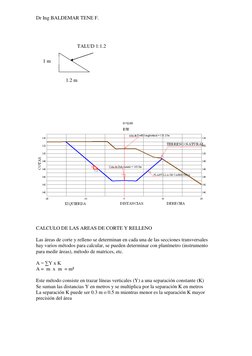

TALUD 1:1.2
1m
1.2 m
Las áreas de corte y relleno se determinan en cada una de las secciones transversales
hay varios métodos para calcular, se pueden determinar con planímetro (instrumento
para medir áreas), método de matrices, etc.
A = ∑Y x K
A = m x m = m²
Este método consiste en trazar líneas verticales (Y) a una separación constante (K)
Se suman las distancias Y en metros y se multiplica por la separación K en metros
La separación K puede ser 0.3 m o 0.5 m mientras menor es la separación K mayor
precisión del área
Dr Ing BALDEMAR TENE F.

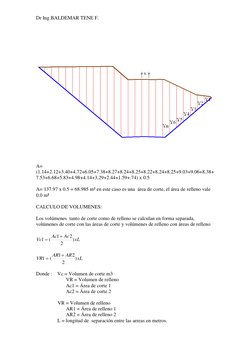

A=
(1.14+2.12+3.40+4.72+6.05+7.38+8.27+8.24+8.25+8.22+8.24+8.25+9.03+9.06+8.38+
7.53+6.68+5.83+4.98+4.14+3.29+2.44+1.59+.74) x 0.5
A= 137.97 x 0.5 = 68.985 m² en este caso es una área de corte, el área de relleno vale
0.0 m²
CALCULO DE VOLUMENES:
Ac1 Ac 2
Vc1 ( ) xL
2
AR1 AR 2
VR1 ( ) xL
2
VR = Volumen de relleno
AR1 = Área de relleno 1
AR2 = Área de relleno 2
L = longitud de separación entre las arreas en metros.
Dr Ing BALDEMAR TENE F.
