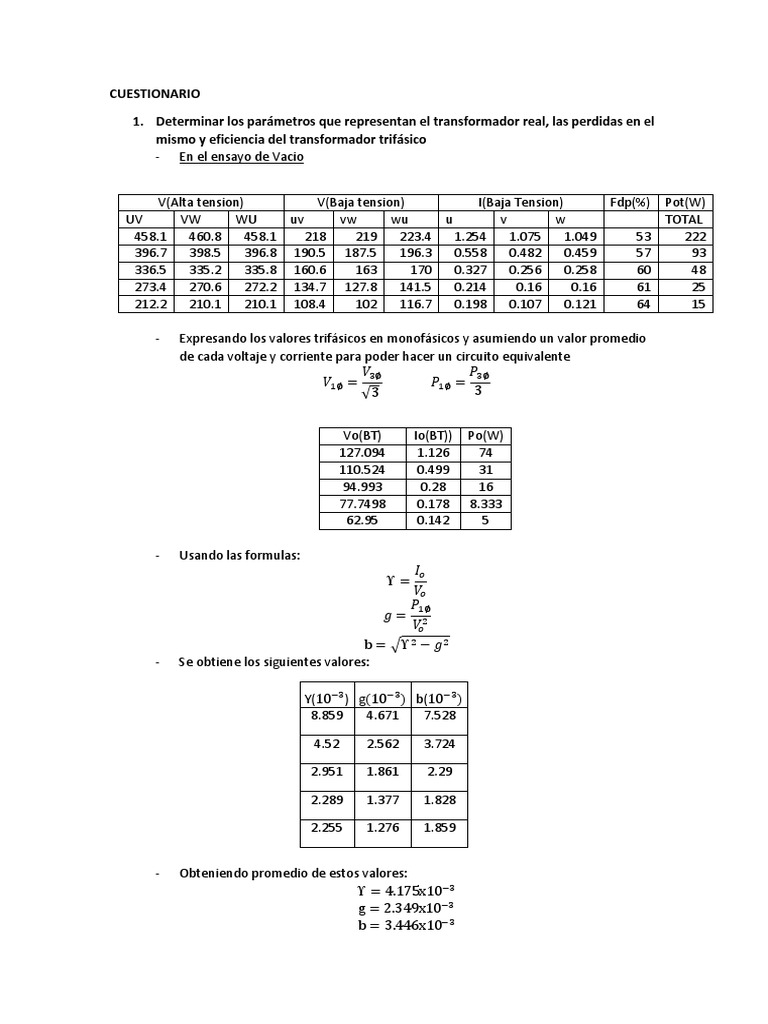

CUESTIONARIO

1. Determinar los parámetros que representan el transformador real, las perdidas en el

mismo y eficiencia del transformador trifásico
- En el ensayo de Vacio

V(Alta tension) V(Baja tension) I(Baja Tension) Fdp(%) Pot(W)

UV VW WU uv vw wu u v w TOTAL
458.1 460.8 458.1 218 219 223.4 1.254 1.075 1.049 53 222
396.7 398.5 396.8 190.5 187.5 196.3 0.558 0.482 0.459 57 93
336.5 335.2 335.8 160.6 163 170 0.327 0.256 0.258 60 48
273.4 270.6 272.2 134.7 127.8 141.5 0.214 0.16 0.16 61 25
212.2 210.1 210.1 108.4 102 116.7 0.198 0.107 0.121 64 15

- Expresando los valores trifásicos en monofásicos y asumiendo un valor promedio

de cada voltaje y corriente para poder hacer un circuito equivalente
𝑉3∅ 𝑃3∅
𝑉1∅ = 𝑃1∅ =
√3 3

Vo(BT) Io(BT)) Po(W)

127.094 1.126 74
110.524 0.499 31
94.993 0.28 16
77.7498 0.178 8.333
62.95 0.142 5

- Usando las formulas:

𝐼𝑜
Υ=
𝑉𝑜
𝑃1∅
𝑔= 2
𝑉𝑜
b = √Υ − 𝑔2
2

- Se obtiene los siguientes valores:

Y(10−3) g(10−3 ) b(10−3 )

8.859 4.671 7.528

4.52 2.562 3.724

2.951 1.861 2.29

2.289 1.377 1.828

2.255 1.276 1.859

- Obteniendo promedio de estos valores:

Υ = 4.175x10−3
g = 2.349x10−3
b = 3.446x10−3
- En el ensayo de Corto Circuito

V(Alta tension) I(Alta Tension) Fdp Pcc(W)

UV VW WU U V W TOTAL
2.096 2.189 2.06 2.53 2.64 2.51 0.65 3.48
2.75 2.83 2.68 3.41 3.42 3.28 0.65 4.45
3.49 3.53 3.55 4.21 4.26 4.34 0.66 5.7
4.38 4.38 4.14 5.27 5.23 5.04 0.7 7.93
5.22 5.33 4.91 6.25 6.37 5.93 0.7 10.34

- Expresando los valores trifásicos en monofásicos y asumiendo un valor promedio

de cada voltaje y corriente para poder hacer un circuito equivalente

𝑉3∅ 𝑃3∅
𝑉1∅ = 𝑃1∅ =
√3 3

Vcc(BT) Icc(BT) Pcc(W)

1.221 2.56 1.16
1.59 3.37 1.483
2.034 4.27 1.9
2.483 5.18 2.643
2.975 6.183 3.447

- Usando las formulas:

𝑉𝑐𝑐
Zeq =
𝐼𝑐𝑐
𝑃1∅
𝑅𝑒𝑞 = 2
𝑉𝑐𝑐
2 − 𝑅2
X eq = √Zeq 𝑒𝑞

- Se obtiene los siguientes valores:

Zeq 𝑅𝑒𝑞 X eq
0.477 0.177 0.4429

0.4718 0.1306 0.4534

0.4763 0.1042 0.4648

0.4793 0.0985 0.4691

0.4812 0.0902 0.4727

- Obteniendo promedio de estos valores:

Zeq = 0.47712
𝑅𝑒𝑞 = 0.1201
X eq = 0.465
 Req Xeq
- Considerando R1 = a2 R 2 = 2
𝑦 X 1 = a2 X 2 = 2
460
Donde 𝑎 = 220 = 2.09

R1 = 0.06005
𝑅2 = 0.01375
𝑋1 = 0.23029
𝑋2 = 0.05272
- La eficiencia es:
𝑆
𝜂= 𝑥100%
𝑆 + 𝑃ℎ+𝑓 + 𝑃𝑐𝑢
Donde:
𝑃ℎ+𝑓 = 222𝑊
𝑃𝑓𝑒 = 3.447𝑊
Reemplazando:

𝜂 = 95,69%

2. Del ensayo de vacío trazar las curvas del factor de potencia Cos𝜽(%); potencia
consumida Po(W) y corriente en vacio Io(A) en función de la tensión de alimentación

Fdp(%) vs Vo(v)
70

60

50

40

30

20

10

0
0 20 40 60 80 100 120 140

Fdp(%) en función de Vo(v)

 Po(W) vs Vo(V)
80

70

60

50

40

30

20

10

0
0 20 40 60 80 100 120 140

Po(W) en función de Vo(W)

Io(A) vs Vo(V)
1.2

0.8

0.6

0.4

0.2

0
0 20 40 60 80 100 120 140

Io(Amp) en función de Vo(V)

3. Del ensayo de cortocircuito graficar a partir de las lecturas de potencia consumida
Pcc(w), la tensión de la impedancia Vcc(V) como funciones de la corriente de
cortocircuito Icc(A).

Pcc(W) vs Icc(A)
4

3.5

2.5

1.5

0.5

0
0 1 2 3 4 5 6 7

Pcc(W) en función de Icc(A)

Vcc(V) vs Icc(A)
3.5

2.5

1.5

0.5

0
0 1 2 3 4 5 6 7

Vcc(V) en función de Icc(A)

4. Calcular la regulación de tensión para una carga nominal con Cos𝜽=0.91 inductivo.
Asimismo, calcular la eficiencia del transformador para estas condiciones:

∡𝑉 − ∡𝐼 = 24.49°
Pero: ∡𝑉 = 0° → ∡𝐼 = −24.49°
220
𝑉2 = ∡0°
√3
𝑅1 = 0.06005
X eq1 = 0.2325
I2N = 13.53 𝐴𝑚𝑝
Usando 1LK se llega a la ecuación:
220
𝑉1 = (0.06005 + j0.2325)x13.53∡ − 24.49° + ∡0°
√3

𝑉1 = 129.1∡1.135
Ahora teniendo 𝑉1 se puede hallar la regulación con esta fórmula:
220 220
𝑟(%) = (𝑉1 − )𝑥100%/ 3
√3 √

Reemplazando en la fórmula:

𝑟(%) = 1.64%
 Ahora con la eficiencia reemplazando en esta fórmula los valores
𝑉1𝑁 𝑥𝐼1𝑁 𝑥𝑓𝑑𝑝
𝜂= 𝑥100%
𝑉2𝑁 𝑥𝐼2𝑁 𝑥𝑓𝑑𝑝 + 𝑃ℎ+𝑓 + 𝛼 2 𝑥𝑃𝑐𝑢

Donde:

𝑃ℎ+𝑓 = 0

𝛼=1
3𝑥𝐼2𝑁 𝑥𝑅𝑒𝑞2
𝑃𝑐𝑢 = = 65.96
𝑎2

5000𝑥0.91
𝜂= 𝑥100%
5000𝑥0.91 + 65.96
𝜂 = 98.57%
5. (6) Comparar los valores obtenidos con los valores indicados en el protocolo de
Pruebas del transformador, indicar % de error y explicar las posibles causas de la
diferencia.

ELIMINAR ESTA PREGUNTA DADO QUE EL TRANSFORMADOR NO NOS DABA VALORES

DE CUAL ERA LA RESISTENCIA DADA POR EL FABRICANTE
