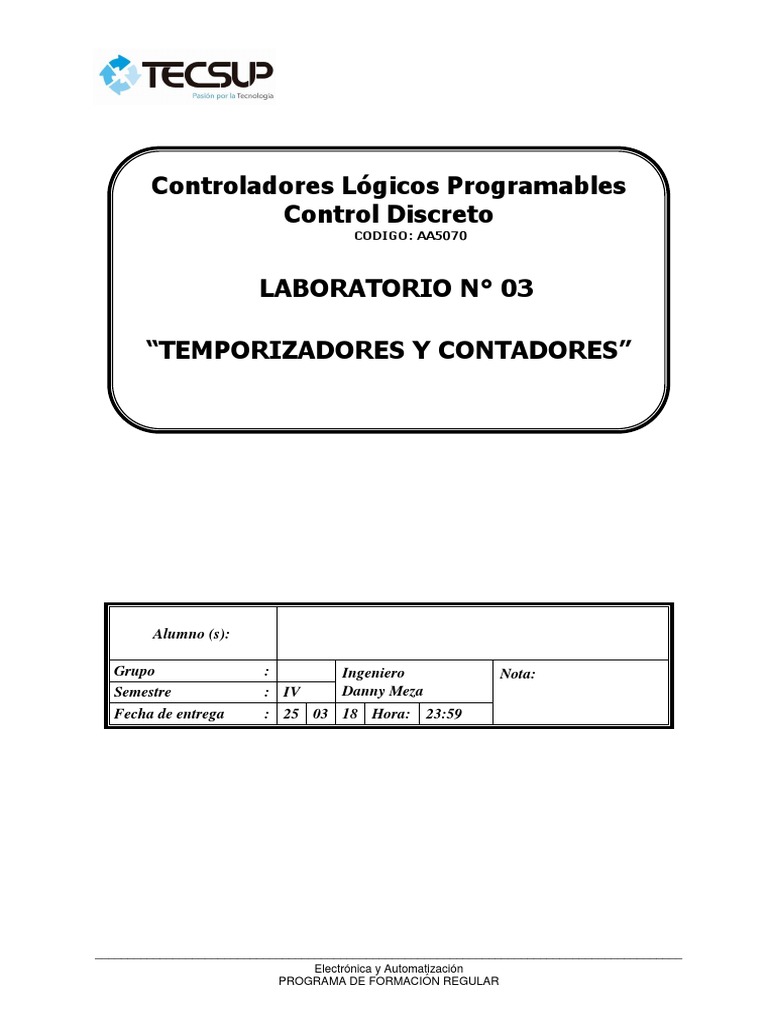

Controladores Lógicos Programables

Control Discreto
CODIGO: AA5070

LABORATORIO N° 03

“TEMPORIZADORES Y CONTADORES”

Alumno (s):

Grupo : Ingeniero Nota:

Semestre : IV Danny Meza
Fecha de entrega : 25 03 18 Hora: 23:59

___________________________________________________________________________________________
Electrónica y Automatización
PROGRAMA DE FORMACIÓN REGULAR
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 2 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 3 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

I. OBJETIVOS

1. Identificar la instrucción de temporización a la conexión (TON) del SLC 5/04 AB.

2. Identificar la instrucción de temporización a la desconexión (TOF) del SLC 5/04 AB.
3. Implementar programas típicos de temporización.
4. Identificar las instrucciones de conteo ascendente (CTU) y descendente (CTD).
5. Implementar programas de automatización que involucren instrucciones de conteo.

II. RECURSOS

1. SOFTWARE:
a. Aplicación RSLogix.
b. LogixPro.

2. EQUIPOS, INSTRUMENTOS Y ACCESORIOS:

a. PC ATX Pentium 4.
b. PLC SLC AB.

III. INFORMACIÓN
TEMPORIZADORES

DIRECCIONAMIENTO

El direccionamiento de los
elementos de temporización
se da a nivel de elemento, a
nivel de palabra del elemento
y a nivel de bit del elemento.

El sistema de asignación de
direcciones es el mismo para
la Instrucción TON así como
para la instrucción TOF.
Figura 1.
En la figura 1 se muestra el
file T4, correspondiente a los
temporizadores configurados
y/o programados.

Así tenemos que:

 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 4 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

 La identificación a nivel de elemento (temporizador) se asigna por medio de “T4:X”,

donde “X” representa el número de temporizador de tipo TON o TOF. Esta dirección de
elemento se puede asociar con un símbolo

 La identificación a nivel de palabra del elemento se da por medio de la asignación

“T4:X.PRE”, para valor prefijado de temporización y “T4:X.ACC”, para tiempo
transcurrido.

 La identificación a nivel de bit del elemento se da por medio de la asignación

“T4:X.DN”, para señalizar la finalización o el inicio de la temporización según sea el
caso, “T4:X.TT”, para señalizar que el ciclo de temporización es activo y “T4:X.EN”,
para señalizar rama energizada. .

CONTADORES

Un contador es una función de cómputo que permite efectuar la cuenta de acontecimientos o de

impulsos. La cuenta se puede programar en forma progresiva (ascendente) o regresiva
(descendente).

DIRECCIONAMIENTO

El direccionamiento de los
elementos del contador se da a
nivel de elemento, a nivel de
palabra del elemento y a nivel de
bit del elemento.

El sistema de asignación de
direcciones es el mismo para la
Instrucción CTU así como para la
instrucción CTD.
Figura 1.
En la figura 1 se muestra el file
C5, correspondiente a los
contadores configurados y/o
programados.

Así tenemos que:

 La identificación a nivel de elemento (contador) se asigna por medio de “C5:X”, donde

“X” representa el número de contador de tipo CTU o CTD. Esta dirección de elemento
se puede asociar con un símbolo.
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 5 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

 La identificación a nivel de palabra del elemento se da por medio de la asignación

“C5:X.PRE”, para valor prefijado de contador y “C5:X.ACC”, para conteo
transcurrido.

 La identificación a nivel de bit del elemento se da por medio de la asignación

“C5:X.DN”, para señalizar la finalización del contador, “C5:X.CU”, para señalizar el
conteo progresivo y “C5:X.OV”, para señalizar el bit de overflow del contador.

. ALT46 / ALT47 : ALT58

 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 6 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

IV. DESARROLLO
TEMPORIZADORES

EJERCICIO 1.

IMPLEMENTAR EL ESQUEMA BÁSICO DE TEMPORIZACIÓN

Complete y compruebe los diagramas de tiempo para cada caso.

INSTRUCCIÓN TON – TEMPORIZACIÓN A LA CONEXIÓN

SÍMBOLO DIAGRAMA DE TIEMPOS

INSTRUCCIÓN TOF – TEMPORIZACIÓN A LA DESCONEXIÓN

DIAGRAMA DE TIEMPOS
SÍMBOLO
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 7 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

INSTRUCCIÓN RTO – RETENTIVO TIMER ON

DIAGRAMA DE TIEMPOS
SÍMBOLO

a. Dibuje el diagrama de tiempos correspondiente a un temporizador RTO.

El temporizador se queda en el desbordamiento, hasta que se active reset recién se reiniciara la

cuenta

b. ¿Con qué instrucción restaura el bit “DN” de un temporizador RTO?

Con un pulsador externo para resetear el temporizador.

c. ¿Podemos decir que un temporizador TON “tiene memoria”?

porque al des energizar se reinicia la cuenta del temporizador.

d. ¿Podemos decir que un temporizador TOF “tiene memoria”?

Es el mismo caso del anterior vemos que el temporizador se reinicia, al des energizar el pulsador.
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 8 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

EJERCICIO 2.

CONTROL DE TRÁFICO DE UNA VIA CON TEMPORIZADORES.

Emplee temporizadores en cascada para desarrollar la siguiente propuesta.

 Luz Roja 12 seg. encendido (O:2/0)

 Luz Amarilla (o ambar) 4 seg. encendido (O:2/1)
 Luz verde 8 seg. encendido (O:2/2)
 Luego la secuencia se repite comenzando con la luz roja.
 Deberá considerar un pulsador de START y RESET para iniciar o resetear el
funcionamiento

AMBAR =
ROJA = O:2/0 VERDE = O:2/2
O:2/1
12 Seg. 8 Seg. 4 Seg.

IMPLEMENTAR:

 Tabla de asignación de variables.

ASIGNACIÓN DE VARIABLES
Entradas Input

Dirección Código Tag - etiqueta Descripción

I:1.0/0 S0 INICIO Pulsador NA
I:1.0/1 S1 RESET Pulsador NA
Salidas Output

O:2.0/0 00 ROJO LUZ ROJA

O:2.0/1 O1 AMARRILLO LUZ AMARRILLA
O:2.0/2 O2 VERDE LUZ VERDE

 Diagrama de conexiones al PLC

 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 9 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

 Programa LD IEC 61131-3 (debidamente explicado)

 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 10 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 11 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

CONTADORES

EJERCICIO 3 IMPLEMETE ESQUEMA BÁSICO DEL CONTADOR

SÍMBOLO DIAGRAMA DE TIEMPOS

Comente el programa de la siguiente figura

Describa el funcionamiento de la instrucción CTU dentro del programa

En Nuestro contador encontramos el pin de

conteo y el preset (DN). Cada vez que se pulse
el pulsador se incrementa la cuenta del pulsador.
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 12 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

Explique la acción de C5:0/OV sobre O:2/0

Es el límite del contador overflow.

Explique la acción de C5:0/DN sobre O:2/1

Cuando el valor del acumulado alcanza el valor del preset el bit de estado DN toma el valor de
1.

Explique la acción de C5:0/CU sobre O:2/2

Describa el funcionamiento de la instrucción RES dentro del programa

La función RES en el programa esta en la facultad de poner a cero la cuenta y poner en cero
DN.

EJERCICIO 4. PARPADEO DE UNA LAMPARA DE SEGURIDAD

Se desea implementar un programa para el parpadeo (flasheo) de una lámpara de seguridad con
un intervalo de 2 segundos para encendido y 1 segundos para apagado. Si la lámpara se activo
12 veces, este deberá quedar permanentemente encendida.

Deberá considerar un pulsador de START y STOP para iniciar o parar el funcionamiento

Se pide:

 Tabla de asignación de variables.

ASIGNACIÓN DE VARIABLES
Tag -
Entradas Input

Dirección Código etiqueta Descripción

Salidas Output
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 13 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

 Programa LD IEC 61131-3 (Diagrama de contactos, debidamente explicado).

CONCLUSIONES.

 Los temporizadores o timers, que tampoco existen físicamente, son variables que
simulan un temporizador físico al cual se le puede programar el tiempo deseado para la
activación o desactivación de otra variable dentro del programa o de entradas y salidas
físicas externas.

 La instrucción RES resetea contadores, timers y elementos de control. Cuando la

instrucción es ejecutada, resetea los valores del elemento direccionado en la instrucción.

Especialidad: Electrónica y Automatización

Industrial
Rúbrica
Controladores Lógicos Programables Control
Ciclo: V Curso:
Discreto
Resultado:
 Dominan y aplican el conocimiento de la electrónica y de las tecnologías de instrumentación
y control, utilizando herramientas y equipos modernos.
Criterio de
 Aplican sus conocimientos de matemática, ciencia y tecnología para solucionar problemas
desempeño:
de ingeniería aplicada en sistemas electrónicos industriales.

Actividad: Temporizadores y Contadores Semana:

Apellidos y Nombres
Sección: Docente:
del alumno:
Observaciones Periodo: Fecha:
Documentos de Evaluación
Hoja de Trabajo Archivo informático
Informe Técnico Planos
Caso Otros:

Requiere No Puntaje
CRITERIOS A EVALUACIÓN Excelente Bueno
Mejora aceptable Logrado
Se informa antes de empezar el laboratorio 4 2 1 0
 CONTROLADORES LOGICOS PROGRAMABLES CONTROL
DISCRETO Página 14 / 2
Tema :
LAB : 03
“TEMPORIZADORES Y CONTADORES”
Grupo B

Configura el hardware drive apropiado para la

4 2 1 0
aplicación.
Es capaz de implementar sistemas con
4 2 1 0
temporizadores.
Culminaron la tarea en el tiempo previsto debido al
4 2 1 0
trabajo en equipo
Genera conclusiones. 4 2 1 0

Puntaje Total 20
Comentarios al o los alumnos:
(De llenado obligatorio)
Descripción
Completo entendimiento del problema, realiza la actividad cumpliendo todos los
Excelente
requerimientos.
Entendimiento del problema, realiza la actividad cumpliendo la mayoría de
Bueno
requerimientos.
Bajo entendimiento del problema, realiza la actividad cumpliendo pocos de los
Requiere mejora
requerimientos.
No Aceptable No demuestra entendimiento del problema o de la actividad.

__________________
FIN DEL DOCUMENTO
