ARQ.
ALONSO CANO OLGUÍN

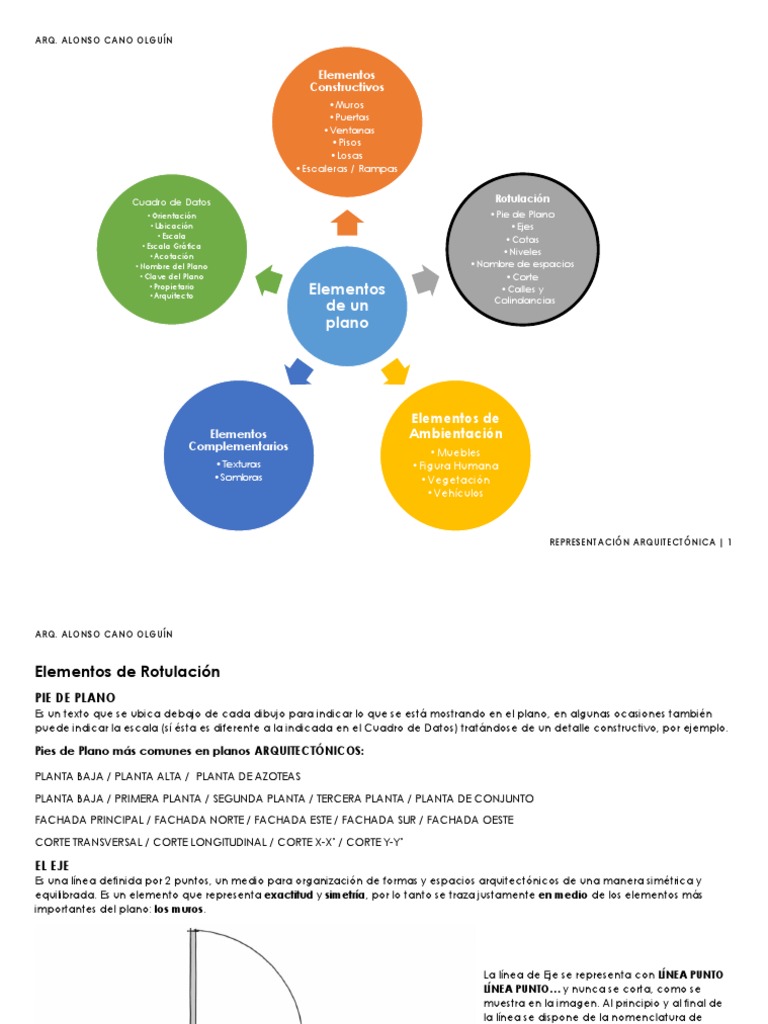

Elementos
Constructivos
•Muros
•Puertas
•Ventanas
•Pisos
•Losas
•Escaleras / Rampas
Cuadro de Datos Rotulación
•Orientación •Pie de Plano
•Ubicación •Ejes
•Escala •Cotas
•Escala Gráfica
•Acotación
•Niveles
•Nombre del Plano •Nombre de espacios
•Clave del Plano •Corte
•Propietario
•Arquitecto
Elementos •Calles y
Colindancias
de un
plano
Elementos de
Elementos Ambientación
Complementarios •Muebles
•Texturas •Figura Humana
•Sombras •Vegetación
•Vehículos
REPRESENTACIÓN ARQUITECTÓNICA | 1
ARQ. ALONSO CANO OLGUÍN
Elementos de Rotulación
PIE DE PLANO
Es un texto que se ubica debajo de cada dibujo para indicar lo que se está mostrando en el plano, en algunas ocasiones también
puede indicar la escala (sí ésta es diferente a la indicada en el Cuadro de Datos) tratándose de un detalle constructivo, por ejemplo.
Pies de Plano más comunes en planos ARQUITECTÓNICOS:
PLANTA BAJA / PLANTA ALTA / PLANTA DE AZOTEAS
PLANTA BAJA / PRIMERA PLANTA / SEGUNDA PLANTA / TERCERA PLANTA / PLANTA DE CONJUNTO
FACHADA PRINCIPAL / FACHADA NORTE / FACHADA ESTE / FACHADA SUR / FACHADA OESTE
CORTE TRANSVERSAL / CORTE LONGITUDINAL / CORTE X-X’ / CORTE Y-Y’
EL EJE
Es una línea definida por 2 puntos, un medio para organización de formas y espacios arquitectónicos de una manera simétrica y
equilibrada. Es un elemento que representa exactitud y simetría, por lo tanto se traza justamente en medio de los elementos más
importantes del plano: los muros.
La línea de Eje se representa con LÍNEA PUNTO
LÍNEA PUNTO… y nunca se corta, como se
muestra en la imagen. Al principio y al final de
la línea se dispone de la nomenclatura de
cada Eje (ver siguiente subtema).
REPRESENTACIÓN ARQUITECTÓNICA | 2
ARQ. ALONSO CANO OLGUÍN
BOYA DE EJE (NOMENCLATURA)
Cada Eje es un elemento importante en el plano, ya que además de delimitar los espacios, nos muestra (con ayuda de las cotas) la
medida exacta de cada espacio y su ubicación dentro del terreno. Por lo tanto cada Eje debe tener su Nomenclatura y Numeración.
Los Ejes se nombran comenzando desde A y se numeran desde el número 1, por lo general de izquierda a derecha y arriba hacia
abajo. En caso de haber Ejes inclinados (que no sean paralelos a los nombrados anteriormente) se pueden numerar con Números
Romanos.
La Nomenclatura y Numeración de los Ejes debe de coincidir en cada Planta. En caso de que en alguna planta se necesario agregar
Ejes que no se encuentran en otras plantas, se puede nombrar como A’, B’, 1’ o 2’ dependiendo de su ubicación.
Por lo general, las Letras se colocan del lado donde se encuentre el menor número de Ejes, y los Números del lado donde haya más
ejes. No es una regla, pero puede evitar el uso de Nomenclatura como AA, AB o A1, A2, etc.
La Boya de Eje nos permite introducir la Letra o Número de cada Eje de manera precisa. Este elemento se coloca al inicio y al final de
la Línea de Eje (puede colocarse solamente al inicio de cada línea de Eje dependiendo de las dimensiones del proyecto, en
proyectos grandes se colocan también al final para que pueda ser interpretado claramente).
Hay diferentes formas de dibujar la Boya de Eje:
,
REPRESENTACIÓN ARQUITECTÓNICA | 3
ARQ. ALONSO CANO OLGUÍN
COTAS
Acotar consiste en representar con líneas, símbolos y cifras las medidas de un objeto sobre su dibujo. Es una parte importante del
dibujo técnico, ya que con ella se modelará o construirá el objeto proyectado en papel, por lo tanto hay que ser preciso al momento
de acotar. Se puede considerar que el dibujo está correctamente acotado, cuando las indicaciones de cotas utilizadas sean las
mínimas, suficientes y adecuadas, para permitir la producción del objeto, en este caso la construcción.
Todas las cotas de un dibujo se expresarán en las mismas unidades (indicada en el Cuadro de Datos). Las cotas se distribuirán fuera
del dibujo, teniendo en cuenta criterios de orden, claridad y estética.
Diferentes formas de representar cotas (solo se elige una para todo el plano)
REPRESENTACIÓN ARQUITECTÓNICA | 4
ARQ. ALONSO CANO OLGUÍN
Cotas Generales y Cotas Parciales
Las cotas de ubican a los costados del dibujo, fuera del predio pero dentro de las Boyas de Eje y entre las Líneas de Eje.
Todos los espacios deben estar acotados y en orden, de izquierda a derecha y de arriba hacia abajo. Estas cotas se llaman Cotas
Parciales, ya que nos indican las medidas de cada espacio y al sumarlas nos dan la totalidad del proyecto.
Las Cotas Generales nos indican las medidas totales del predio, por lo tanto se ubican fuera de todas las Cotas Parciales pero dentro
de las Boyas de Eje.
REPRESENTACIÓN ARQUITECTÓNICA | 5
ARQ. ALONSO CANO OLGUÍN
NIVELES
Anteriormente conocimos como diferenciar un Cambio de Nivel a otro. Ahora debemos aprender a rotular el Nivel de Piso de cada
espacio.
Con este símbolo seguido de las iniciales que indican el acabado y la altura de la losa con respecto
al nivel del terreno, marcaremos cada espacio. Las iniciales en el ejemplo indican Nivel de Piso Terminado (N.T.P.) pero también
existen diferentes iniciales como Nivel de Terreno Natural (N.T.N.), Nivel de Jardín (N.J.), Nivel de Entrepiso (N.E.), Nivel de Losa de
Azotea (N.L.A.) etc. La Altura se indica con la acotación indicada en el Cuadro de Datos.
En este ejemplo podemos observar que las
iniciales nos indican Niveles de Piso
Terminado, y que la losa de arriba esta a 30
cm arriba del terreno natural, mientras que
el de abajo esta al mismo nivel del terreno.
REPRESENTACIÓN ARQUITECTÓNICA | 6
ARQ. ALONSO CANO OLGUÍN
NOMBRE DE ESPACIOS
Por lo general se indica el Nombre de cada Espacio diseñado en el proyecto (Comedor, Cocina, Recamara, Baño, etc.), pero esto se
puede evitar sí el dibujo habla por sí solo, sí la expresión gráfica es la correcta y con la ayuda de muebles y texturas se puede
interpretar el espacio diseñado.
LÍNEA DE CORTE
La Línea de Corte se indica con varias líneas
gruesas discontinuas, con 2 puntos entre cada una
de ellas. Al inicio y al final se deben incluir flechas
que indiquen el sentido del corte (hacia donde lo
estamos viendo), acompañadas de su
nomenclatura para poder ubicar el Corte en los
Planos Arquitectónicos de Alzados.
Por lo general se nombran con los planos cartesianos, X-X’ y Y-Y’; o bien,
dependiendo de su orientación como Corte Transversal y Corte Longitudinal.
Los Cortes deben pasar por Servicios: baño y cocina para instalaciones y
escalera para niveles de entrepiso. El Corte Sesgado nos ayuda a partir el
proyecto en varios espacios en planos diferentes.
REPRESENTACIÓN ARQUITECTÓNICA | 7
ARQ. ALONSO CANO OLGUÍN
CALLES Y COLINDANCIAS
Siempre hay que indicar las Calles (con Nombre) y Colindancias en el proyecto, por lo menos en la Primera Planta o Planta Baja.
Otra forma de representar Colindancias, es con pequeñas líneas
pegadas a los límites del predio.
REPRESENTACIÓN ARQUITECTÓNICA | 8
