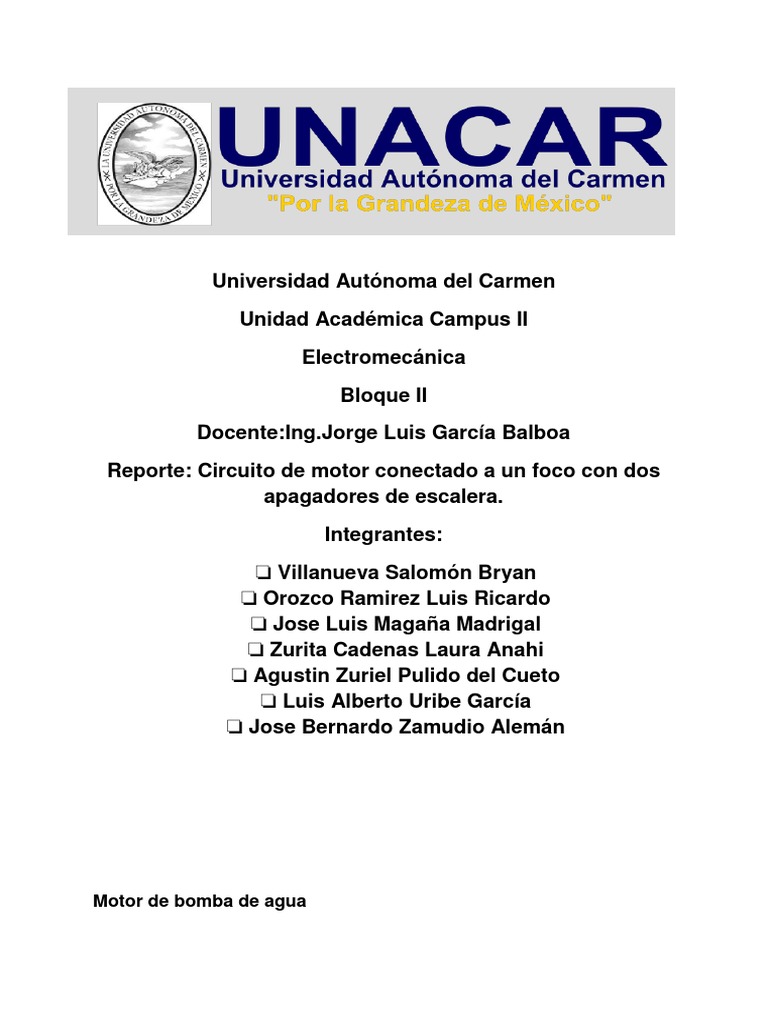

Universidad Autónoma del Carmen

Unidad Académica Campus II

Electromecánica
Bloque II
Docente:Ing.Jorge Luis García Balboa
Reporte: Circuito de motor conectado a un foco con dos
apagadores de escalera.
Integrantes:
❏ Villanueva Salomón Bryan
❏ Orozco Ramirez Luis Ricardo
❏ Jose Luis Magaña Madrigal
❏ Zurita Cadenas Laura Anahi
❏ Agustin Zuriel Pulido del Cueto
❏ Luis Alberto Uribe García
❏ Jose Bernardo Zamudio Alemán

Motor de bomba de agua

¿Qué es una bomba de agua?

Es la máquina que transforma energía, aplicándola para mover el agua. Este

movimiento, normalmente es ascendente. Las bombas pueden ser de dos tipos
“volumétricas” y “turbo-bombas”. Todas constan de un orificio de entrada (de
aspiración) y otro de salida (de impulsión). Las volumétricas mueven el agua
mediante la variación periódica de un volumen. Es el caso de las bomba de émbolo.
Las turbobombas poseen un elemento que gira, produciendo así el arrastre del
agua. Este elemento “rotor” se denomina “Rodete” y suele tener la forma de hélice o
rueda con paletas. Las bombas pueden recibir la energía de diversas fuentes.
Desde la antigüedad se ha usado la energía eólica en este menester. El movimiento
de las paletas del molino de viento se transmite a una bomba que extrae agua de un
pozo. Cuando la bomba recibe la energía a través de un motor acoplado (eléctrico,
de gasóleo o gasolina), al conjunto se le llama moto-bomba. El motor puede también
estar separado de la bomba. Entonces hace falta un elemento que le transmita el
movimiento. Puede ser una polea, un eje, etc.

Apagador de escalera
La habilidad de encender y apagar una lámpara desde dos puntos diferentes se
logra utilizando dos métodos diferentes, uno seguro aunque con mucho desperdicio
de cable,y otro inseguro pero que nos permite conectar una lámpara donde se
supone que no había previsión para una lámpara… y es un método riesgoso. El
riesgo en sí es mínimo si sólo tenemos una toma eléctrica, más si tenemos dos es
mucho más complicado y pueden presentarse fallos catastróficos, en especial al
momento de hacer reparaciones.Empecemos con el método seguro.El diagrama
esquemático es el siguiente:

El cable vivo se conecta a la entrada de línea del apagador de escalera 1, las

salidas A yB se conectan a las salidas A y B del apagador de escalera 2, la entrada
de línea del apagador 2 se conecta a línea viva de la lámpara, neutro de la lámpara
se conecta al neutro del cableado general.

Materiales:
● Foco
● Cables
● Motor de bomba de agua
● Chalupas
● Break
 ● Manguera
● Apagadores

Procedimiento

Primero se colocó el break para poder obtener energía por si había un problema con
el motor como fuente extra, estos iban a conectarse a los apagadores ,para
conectar los apagadores de escalera la fase se conecta en uno de los
conmutadores (tres Conexiones ) en la parte central de la parte central del otro
conmutador conectas la bombilla. Y el neutro directo a la bombilla. De los extremos
que quedaron libres pasas dos cables que unan los conmutadores entre ellos (si
consideramos uno a la izquierda y otro derecha el superior del izquierdo con el
superior del derecho el inferior del izquierdo con el inferior del derecho ),asi deberia
encender y apagar de cualquiera de los dos conmutadores.

Para colocar el tercero el de cuatro conexiones debes cortar los puentes que unen
los conmutadores, y colocarlo como para unir de nuevo los cables. No te puedo
decir como van ya que no se que material utilizas y varían entre algunos modelos. Si
no encienden debes cambiar dos cables de sitio que pueden haber quedado
cruzados.
Teniendo los apagadores conectados entre sí y al foco, se hizo una conexión al
motor que con el movimiento que genera hacía que se prendiera la bombilla.
