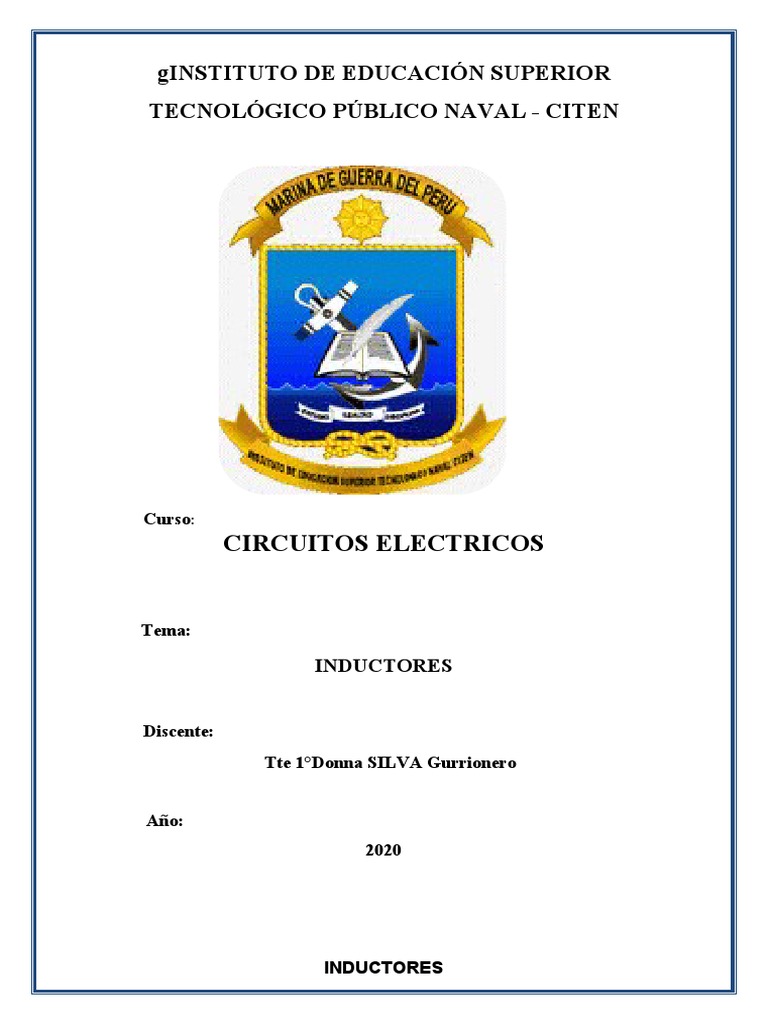

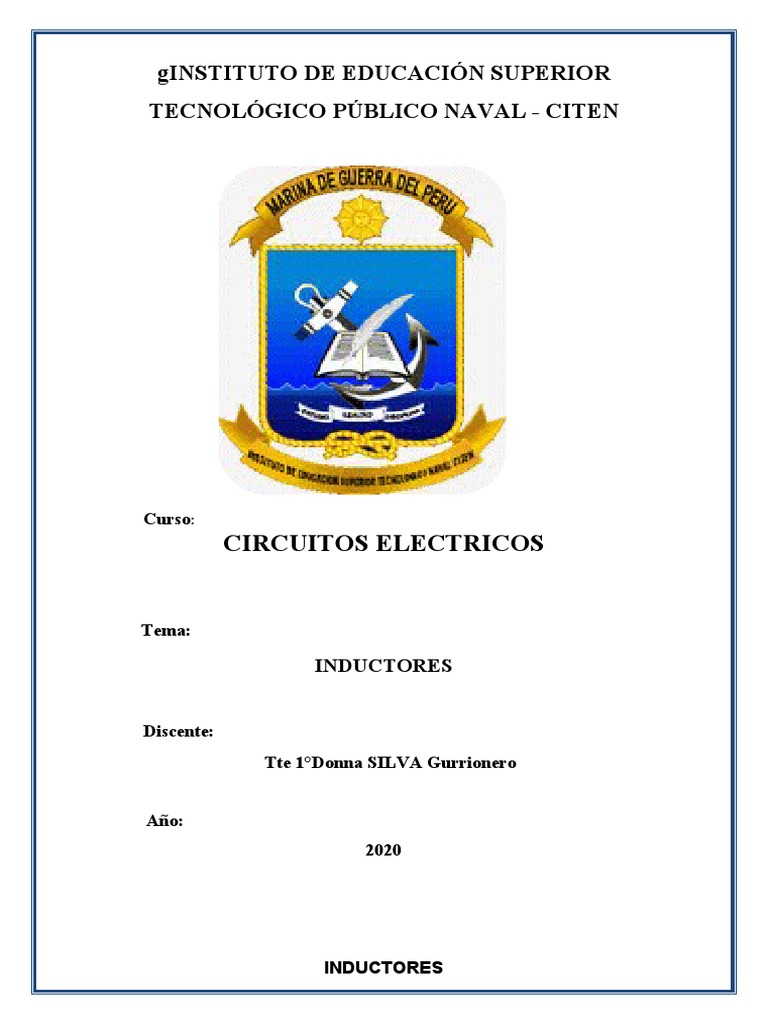

gINSTITUTO DE EDUCACIÓN SUPERIOR

TECNOLÓGICO PÚBLICO NAVAL - CITEN

Curso:
CIRCUITOS ELECTRICOS

Tema:

INDUCTORES

Discente:
Tte 1°Donna SILVA Gurrionero

Año:
2020

INDUCTORES
Principio de funcionamiento.-
Recordemos que cuando la corriente fluye a través de un conductor, se crea un campo
magnético; como se verá en este tema, ese campo afecta la operación del circuito.
Para describir ese efecto se ha introducido un parámetro de circuito llamado
inductancia. Ésta tiene su origen totalmente en el campo magnético creado por la
corriente, y el efecto que ejerce es hacer más lento el crecimiento y el colapso de la
corriente y, en general, oponerse a su cambio. Un elemento de un circuito que posee
inductancia se llama inductor. En su forma más simple, un inductor es una simple
bobina de alambre, figura (a). Idealmente los inductores sólo tienen inductancia; sin
embargo, ya que están hechos de alambre, también presentan algo de resistencia. No
obstante, al inicio se supone que esa resistencia es insignificante y se considera a los
inductores como ideales (es decir, se supone que no tienen más propiedades que la
inductancia). En la práctica, también se hace referencia a los inductores como bobinas
limitadoras (debido a que intentan limitar u “obstruir” el cambio de la corriente)
Inductancia.- Inductancia se define como la oposición de un elemento conductor (una
bobina) a cambios en la corriente que circula a través de ella. También se puede definir
como la relación que hay entre el flujo magnético (Φ) y la corriente y que fluye a través
de una bobina.
Símbolo y Unidad de los Inductores.-
En diagramas de circuito y en ecuaciones la inductancia se representa con la letra L.
Su símbolo de circuito es una bobina, como se muestra en (b). La unidad de
inductancia es el henry.
Los inductores se utilizan en muchos lugares. En los radios forman parte del circuito de
sintonización que se ajusta para seleccionar una estación. En las lámparas
fluorescentes son parte del circuito del balastro que limita la corriente cuando se
enciende la lámpara; en los sistemas de potencia son parte de los circuitos de
protección que se usan para controlar las corrientes de cortocircuito durante
condiciones de falla.

Multiplos y Submultiplos.-
Las medidas son los más usados de esta unidad de medida son los submúltiplos:
Clasificación de los Inductores.-
Una bobina o inductor debido a su forma (una espiral de alambre arrollados) tiene la
función de almacenar energía en forma de campo magnético. Es diferente del
condensador o capacitor, pues estos almacenan energía en forma de campo eléctrico.
Los inductores se oponen a los cambios bruscos de la corriente que circula por ellos
generando un voltaje que se opone al voltaje aplicado y que es proporcional al cambio
de corriente.
Los inductores o bobinas son elementos lineales y pasivos que pueden almacenar y
liberar energía basándose en fenómenos relacionados con campos magnéticos. Una
aplicación de los inductores, consistente en bloquear ("choke" en inglés) las señales de
AC de alta frecuencia en circuitos de radio, dio origen a que con dicho término (choque)
se haga referencia a los inductores que se emplean en aplicaciones donde su valor no
es crítico y que por lo tanto admiten grandes tolerancias.
Básicamente, todo inductor consiste en un arrollamiento de hilo conductor. La
inductancia resultante es directamente proporcional al número y diámetro de las
espiras y a la permeabilidad del interior del arrollamiento, y es inversamente
proporcional a la longitud de la bobina.

Modelo equivalente.-
Los inductores ideales no disipan energía como lo hacen los resistores. Pero en la
práctica, el inductor real presenta una resistencia de devanado que disipa energía. A
continuación figura un modelo práctico (simplificado) de inductor.

“R” representa las pérdidas en el devanado, cuyo valor generalmente es pequeño pero
puede llegar a varios cientos de ohms. Un modelo más completo contempla además la
capacidad parásita o distribuida debido a la capacidad entre las vueltas del bobinado

Según el núcleo o soporte:

 Núcleo de aire: el devanado se realiza sobre un soporte de material no
magnético (fibra, plástico, ...). En los casos donde no se utiliza soporte, la
bobina queda conformada sólo debido a la rigidez mecánica del conductor.
 Núcleo de hierro: como tiene mayor permeabilidad que el aire (10 a 100),
aumenta el valor de la inductancia. Sin embargo, sólo se emplea en bajas
frecuencias porque a altas frecuencias las pérdidas son elevadas. Aplicaciones:
fuentes de alimentación y amplificadores de audio.
 Núcleo de ferrita: las ferritas son óxidos de metales magnéticos, de alta
permeabilidad (10 a 10000) que además son dieléctricos. Existe una gran
variedad en el mercado en función de la frecuencia de trabajo.
Nota: radiofrecuencia (100kHz a 100GHz) <> audiofrecuencia (20Hz a 20kHz).
Según la forma constructiva:
Solenoides

Toroidales
Según la frecuencia de la corriente aplicada:
 Alta frecuencia: de reducido tamaño y número de espiras
 Baja frecuencia: de mayor tamaño y número de espiras
Según el recubrimiento: plástico, resina, metal (apantalladas).
Según la característica de su valor: fijos y ajustables.
Según el tipo de montaje: de inserción y SMD (Surface Mounted Device, que en
inglés significa dispositivo de montaje superficial y se refiere tanto a una forma de
encapsulado de componentes electrónicos).
En la siguiente tabla se pueden observar los inductores más comunes
Asociación de Inductores.-
Inductores o bobina en Serie.-
El cálculo del inductor o bobina equivalente (LT) de bobinas en serie es similar al
método de cálculo del equivalente de resistencias en serie, solo es necesario sumarlas.
En el diagrama que sigue, hay 3 inductores o bobinas en serie. La fórmula a utilizar es:
(sumatoria de los valores de los inductores): LT = L1 + L2 + L3.
Esto queda muy bien para este caso particular. Pero si se desea obtener el valor del
inductor equivalente de más de 2 o 3 inductores, se usaría la siguiente fórmula:
LT = L1 + L2 + L3 +……+ LN, donde N es el número de bobinas colocadas en serie.

Ejemplo 1. Se tienen 3 bobinas en serie con los siguientes valores:

L1 = 10 mH
L2 = 20 mH
L3 = 30 mH
La bobina equivalente en serie es:
LT = L1 + L2 + L3 =
LT = 10 mH + 20 mH + 30 mH
LT = 60 mH

Nota: bobina = inductor

Inductores o bobinas en Paralelo.-
El cálculo del inductor equivalente de varias bobinas en paralelo es similar al cálculo
que se hace cuando se obtiene la resistencia equivalente de varias resistencias en
paralelo.
El caso que se presenta es para 3 inductores y se calcula con la siguiente fórmula:
1/LT = 1/L1 + 1/L2 + 1/L3

Bobinas o inductores en paralelo

Pero la fórmula se puede generalizar para cualquier número de inductores, con la

siguiente fórmula:
1/LT = 1/L1 + 1/L2 + 1/L3 + …. 1/LN, donde N es el número de inductores que se
conectan en paralelo.
Ejemplo 2: Se tienen 3 bobinas en paralelo con los siguientes valores:
L1 = 20 mH
L2 = 100 mH
L3 = 50 mH
La bobina equivalente en paralelo es:
1/LT = 1/L1 + 1/L2 + 1/ L3
1/LT = 1/20 mH + 1/100 mH + 1/50 mH
1/LT = 0.05 + 0.01 + 0.02
1/LT = 0.08
Sacando el inverso del resultado anterior, LT = 1/0.08 = 12.5 mH

Nota: bobina = inductor

Inductores o bobinas Serie- Paralelo
Aprenderemos a calcular inductancias equivalentes en circuitos serie-paralelo y las
formas para reducir un circuito con bobinas o inductores, realizamos un ejemplo.

Sumando las bobinas en serie L6,L4,L7.

L6,L4,L7=20+12+10=42H………………………θ

Hallando las bobinas L2 Y L3

7∗14
L 2, L 3= =4.667 H ………………………..σ
7+14
Calculando θ y σ
42∗4.66
θ y σ= =4.2 H ……………α
42+ 4.66
Calculando L5 y α
20+4.2= 24.2H………………………………….β
Calculando la inductancia equivalente L1 y β
L equiv.= 8 + 24.2H
