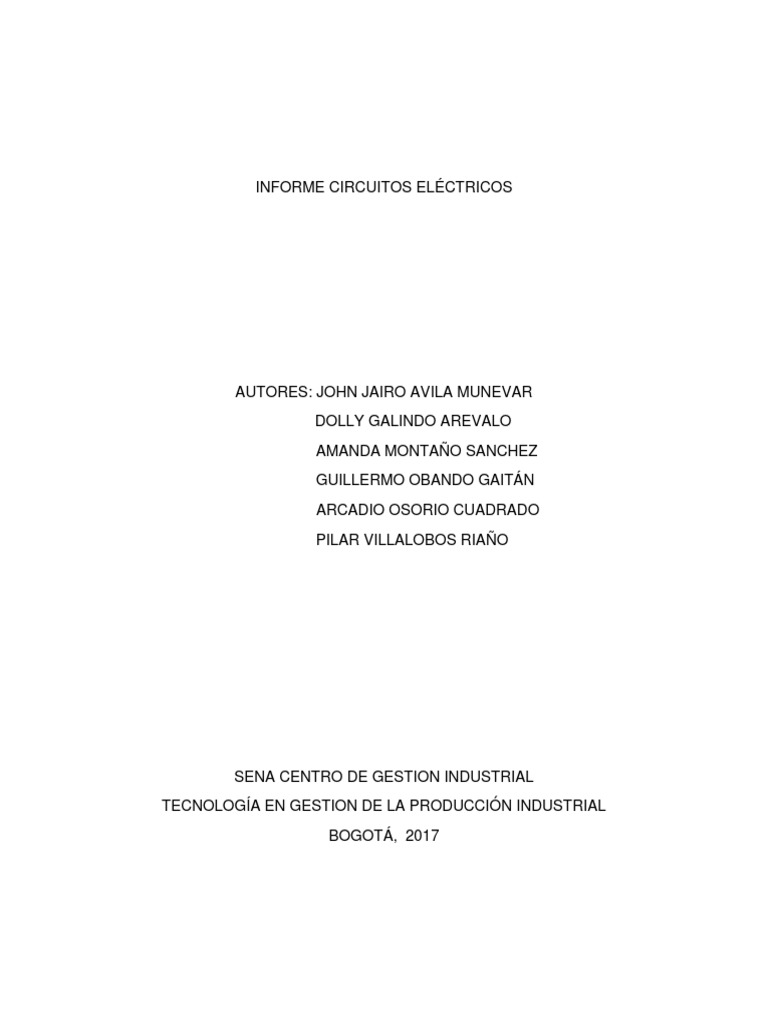

INFORME CIRCUITOS ELÉCTRICOS

AUTORES: JOHN JAIRO AVILA MUNEVAR

DOLLY GALINDO AREVALO
AMANDA MONTAÑO SANCHEZ
GUILLERMO OBANDO GAITÁN
ARCADIO OSORIO CUADRADO
PILAR VILLALOBOS RIAÑO

SENA CENTRO DE GESTION INDUSTRIAL

TECNOLOGÍA EN GESTION DE LA PRODUCCIÓN INDUSTRIAL
BOGOTÁ, 2017
 INFORME CIRCUITOS ELÉCTRICOS

ING. FERNANDO GONZÁLEZ

SENA CENTRO DE GESTION INDUSTRIAL

TECNOLOGÍA EN GESTION DE LA PRODUCCIÓN INDUSTRIAL
BOGOTÁ, 2017
 INTRODUCCIÓN

Un circuito eléctrico es un conjunto de operadores unidos de tal forma que permitan

el paso o la circulación de la corriente eléctrica (electrones) para conseguir algún
efecto útil (luz, calor, movimiento, etcétera).
Los circuitos eléctricos son utilizados en cada uno de los aparatos eléctricos que se
utilizan diariamente por todas las personas. Muchos de estos circuitos son muy
complejos y disponen de una gran variedad de elementos que en conjunto, hacen
funcionar equipos tales como electrodomésticos u otros aparatos. Antes de trabajar
proyectos de circuitos complejos, debe comenzarse por el fundamento, que es
comprender los conceptos básicos de voltaje, corriente eléctrica, resistencia
eléctrica, etc. Es elemental poder diferenciar entre las conexiones en serie, paralelo
y serie paralelo.
En este trabajo se evidencia el seguimiento de la realización de los diferentes
circuitos, materiales utilizados en los laboratorios.
 . MARCO TEÓRICO

El circuito eléctrico es algo que muchas veces no vemos pero que está presente en
todos aquellos elementos que dependan de la electricidad para funcionar, por lo
cual se puede establecer que gran parte de los objetos que utilizamos hoy en día
poseen algún tipo de circuito eléctrico internamente.
Las características que describen a un circuito eléctrico son, por un lado, que tiene
que conectar dos o más partes a través de una vuelta o recorrido cerrado. Esto es
así para que la electricidad se mantenga siempre en movimiento y dirigida en lugar
de perderse en el espacio, lo cual también sería peligroso. Las partes que forman
un circuito eléctrico son principalmente el componente, los nodos, la fuente, el
conductor. El componente es uno de los puntos sobre los que pasará y viajará la
electricidad dentro del circuito, mientras que los nodos son las uniones de varias
partes del circuito en su recorrido, por ejemplo, cuando se unen dos cables
conductores en uno o más puntos. El conductor es ese cable propiamente, aquel
que conduce la electricidad mientras que la fuente será el componente responsable
de transformar la energía, pueden ser de intensidad o de tensión.
1.1Elementos que forman un circuito eléctrico básico

Generador: producen y mantienen la corriente eléctrica por el circuito. Son la fuente

de energía. Hay 2 tipos de corrientes: corriente continua y alterna.
Pilas y Baterías: son generadores de corriente continua (c.c.)
Alternadores: son generadores de corriente alterna (c.a.)
Conductores: es por donde se mueve la corriente eléctrica de un elemento a otro
del circuito. Son de cobre o aluminio, materiales buenos conductores de la
electricidad, o lo que es lo mismo que ofrece muy poca resistencia a que pase la
corriente por ellos.
Receptores: son los elementos que transforman la energía eléctrica que les llega
en otro tipo de energía. Por ejemplo, la bombilla transforma la energía eléctrica en
luminosa o luz, los radiadores en calor, los motores en movimiento, etc.

Elementos de mando o control: permiten dirigir o cortar a voluntad el paso de la

corriente eléctrica dentro del circuito. Tenemos interruptores, pulsadores,
conmutadores, etc.

Elementos de protección: protegen los circuitos y a las personas cuando hay

peligro o la corriente es muy elevada y puede haber riesgo de quemar los elementos
del circuito. Tenemos fusibles, magneto térmica, diferenciales, etc.
1.2 TIPOS DE CIRCUITOS
Un circuito eléctrico puede ser de tres tipos diferentes (cerrado, abierto, en serie y
paralelo)

CIRCUITO CERRADO: Tenemos que un circuito cerrado, es como dice su nombre,

un recorrido por un cable de metal o conductor de la electricidad, por donde circula
la corriente eléctrica. El que un circuito sea cerrado, viene a decir que la corriente o
electrones, va de un lado del circuito a otro. En otras palabras, los electrones hacen
un recorrido desde el principio del circuito hasta el final.

CIRCUITO ABIERTO: Un circuito abierto es un circuito en el cual no circula la

corriente eléctrica por estar éste interrumpido o no comunicado por medio de un
conductor eléctrico. El circuito al no estar cerrado no puede tener un flujo de energía
que permita a una carga o receptor de energía aprovechar el paso de la corriente
eléctrica y poder cumplir un determinado trabajo. El circuito abierto puede ser
representado por una resistencia o impedancia infinitamente grande.
CIRCUITO EN SERIE: Los circuitos en
serie son aquellos circuitos donde la energía
eléctrica solamente dispone de un
camino, lo cual hace que no interesen
demasiado lo que se encuentra en el medio y los elementos que la componen no
pueden ser independientes. Osea aquí solamente existe un único camino desde la
fuente de corriente hasta el final del circuito (que es la misma fuente). Este
mecanismo hace que la energía fluya por todo lo largo del circuito creado de manera
tal que no hay ni independencia ni distinción en los diferentes lugares de este.

CIRCUITO EN PARALELO: Circuito en paralelo. Se habla de conexión en paralelo

de un circuito recorrido por una corriente eléctrica, cuando varios conductores o
elementos se hallan unidos paralelamente, mejor dicho, con sus extremos comunes.
En un circuito en paralelo cada receptor conectado a la fuente de alimentación lo
está de forma independiente al resto; cada uno tiene su propia línea, aunque haya
parte de esa línea que sea común a todos. Este tipo de circuito también recibe el
nombre de divisor de corriente.
 OBJETIVOS

1. OBJETIVO GENERAL

-Asimilar los circuitos eléctricos básicos e identificar las herramientas tecnológicas

del proceso de automatización.

2. OBJETIVOS ESPECÍFICOS
.
- Conocer y comprender los conceptos de corriente, generador eléctrico, receptor
eléctrico, conductores eléctricos y elementos y de maniobra y protección.
- Conocer la simbología normalizada de los elementos eléctricos y representar
circuitos eléctricos en serie, paralelos, abiertos, cerrados y mixtos.
 PASO A PASO DEL LABORATORIO
CIRCUITO CERRADO

Tenemos que un circuito cerrado es

un recorrido por un cable de metal o
conductor de la electricidad, por
donde circula la corriente eléctrica el
que un circuito se ha cerrado, viene a
decir que la corriente eléctrica o
electrones, va de un lado del circuito a
otro. En otras palabras, los electrones
hacen un recorrido desde al principio
del circuito hasta el final.

MATERIALES
 Bombillo
 Roseta
 Bornera
 Generador de toma corriente
110 voltios o fuente
ponderadora
 Cable
 Cartón industrial ½

HERRAMIENTAS.
 Corta Frio
 Destornillador
 Pinzas
 Silicona
 Encendedor
1. Se pela los extremos de los
cables.

2. Se conectan al enchufe.

3. Se conecta el otro extremo del

cable a la bornera.

4. Se conecta el otro extremo del

cable a la bornera.
5 .se conectan el otro extremo de los
cables a la rosca.

7. Por ultimo conectamos a la fuente

de poder nuestro circuito.

8. Resultado circuito cerrado.

 CIRCUITO ABIERTO

Un circuito abierto es un circuito

eléctrico en el cual no circula
la corriente eléctrica por estar éste
interrumpido o no comunicado por
medio de un conductor eléctrico. El
circuito al no estar cerrado no puede
tener un flujo de energía que permita a
una carga, o a un receptor de energía,
aprovechar el paso de la corriente
eléctrica y poder cumplir un
determinado trabajo. Con la energía
termonuclear

MATERIALES
 Bombillo
 Roseta
 Bordera
 Interruptor
 Generador de toma corriente
110 voltios o fuente
ponderadora
 Cable
 Cartón industrial ½

HERRAMIENTAS.
 Corta Frio
 Destornillador
 Pinzas
 Silicona
1. Se pela los extremos de los cables.

2. Se conectan al enchufe.

3. Se conecta el otro extremo del cable

a la bornera.
4. Se conecta otro cable al otro
extremo de bornera.

5. Se conecte un extremo de un cable

a la entrada del interruptor.

6. se conecta los extremos de cable a

la roseta
7. se conecta el circuito a la fuente de
poder.

8. CIRCUITO ABIERTO COMPLETO

CIRCUITO EN SERIE

MATERIALES:
Bombillos
Rosetas
Interruptor
Bornera cable #16
Pinzas
Atornillador
Enchufe

Primer paso:

Se inicia haciendo la conexión al enchufe

como fuente de poder

Segundo paso:

Se inicia con el alistamiento de los cables

para ser conectados a la rosetas

Tercer paso:

Se conecta la primer roseta

Cuarto paso:

Se conecta la primer roseta a la bornera que

es la entrada principal de voltaje

Quinto paso:

Se conecta la primer roseta con la segunda

roseta

Sexto paso:

Se conecta la segunda roseta con la tercer

roseta

Séptimo paso:

Se toma el interruptor al cual se conecta un

cable a un lado

Octavo paso:

De la conexión disponible de la tercer roseta

Se conecta un cable y su otro extremo se
conecta al lado disponible del interruptor
 noveno paso:

Por último se conecta los cables para la

fuente de poder.

PASO A PASO
CIRCUITO PARALELO

El circuito eléctrico en paralelo es una

conexión donde los puertos de entrada de
todos los dispositivos conectados coincidan
entre sí, lo mismo que sus terminales de
salida. Cuando dos lámparas se conectan
en paralelo, en caso de desconectar una,
las otras quedan encendidas.
´.

Materiales utilizados

Bombillos
Rosetas
Interruptor
Bornera cable #16
Pinzas
Atornillador
Enchufe

-
Ensamblar el cable al conector.

Retirar la cubierta plástica de los cables a

utilizar.

Conectar el otro extremo del cable a una

bornera.

Organizar las líneas desde la bornera al

interruptor de cada bombillo.
Sacar las derivaciones de cada línea de
corriente a cada roseta.

Recubrir las uniones para evitar accidentes.

Pegar los bombillos al soporte con silicona.

Conectar las rosetas a cada línea de corriente.

Revisar que pase corriente atravez del circuito.

 Circuito terminado donde evidenciamos que
se realizó correctamente el procedimiento.

CONCLUSIONES

-Se asimilan los circuitos eléctricos básicos, se identificaron las herramientas

tecnológicas del proceso de automatización.
- Se asociaron los conceptos de corriente, generador eléctrico, receptor eléctrico,
conductores eléctricos y elementos y de maniobra y protección.
- Se dio a conocer la simbología normalizada de los elementos eléctricos y se
representaron los circuitos eléctricos en serie, paralelos, abiertos, cerrados y
mixtos mediante un trabajo de campo.
