MECANICA DE FLUIDOS II 2017

CAPITULO V:

DISEÑO DE CONDUCCIONES Y REDES

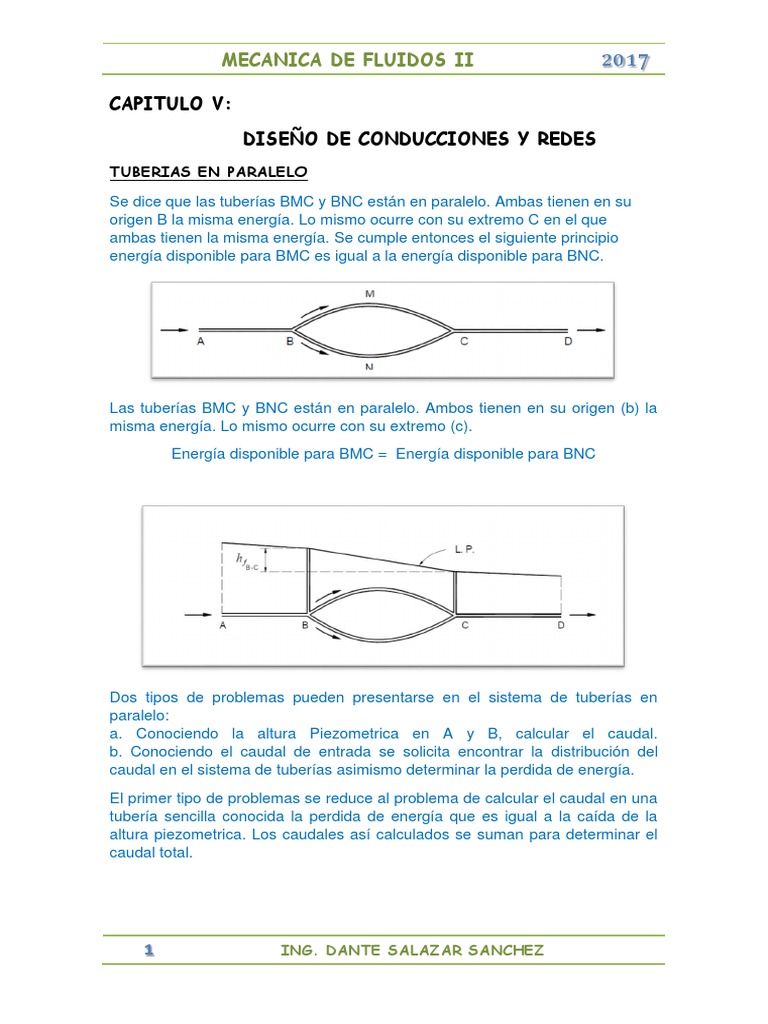

TUBERIAS EN PARALELO

Se dice que las tuberías BMC y BNC están en paralelo. Ambas tienen en su
origen B la misma energía. Lo mismo ocurre con su extremo C en el que
ambas tienen la misma energía. Se cumple entonces el siguiente principio
energía disponible para BMC es igual a la energía disponible para BNC.

Las tuberías BMC y BNC están en paralelo. Ambos tienen en su origen (b) la
misma energía. Lo mismo ocurre con su extremo (c).
Energía disponible para BMC = Energía disponible para BNC

Dos tipos de problemas pueden presentarse en el sistema de tuberías en

paralelo:
a. Conociendo la altura Piezometrica en A y B, calcular el caudal.
b. Conociendo el caudal de entrada se solicita encontrar la distribución del
caudal en el sistema de tuberías asimismo determinar la perdida de energía.
El primer tipo de problemas se reduce al problema de calcular el caudal en una
tubería sencilla conocida la perdida de energía que es igual a la caída de la
altura piezometrica. Los caudales así calculados se suman para determinar el
caudal total.

1 ING. DANTE SALAZAR SANCHEZ

 MECANICA DE FLUIDOS II 2017
La resolución del segundo tipo de problema es mas difícil, ya que ni se conoce
la perdida de altura ni en caudal para ninguna de las tuberías. El procedimiento
que se recomienda es el siguiente:

1. Suponer un Q1’ a través de la tubería 1.

2. Despejar hf’1 empleando el caudal supuesto.
3. Utilizando el hf’1 encontrar el caudal Q2’ y Q3’.
4. Determinados estos 3 caudales para una perdida de energía común,
suponer el Q dado se reparte entre las tuberías proporcionalmente Q1’, Q2’,
Q3’.
𝑄1 ′
𝑄1 = ∑𝑄′ 𝑥𝑄
𝑄2 ′
𝑄2 = 𝑥𝑄
∑𝑄′
𝑄3 ′
𝑄3 = 𝑥𝑄
∑𝑄′
5. Comprobar exactitud de estos caudales comprobando hf1, hf2, hf3 para los
caudales Q1, Q2, Q3.

EL PROBLEMA DE LOS TRES RESERVORIOS

1. Suponer un valor para la cota piezometrica del punto P.

2. Calcular por simple diferencia las energías disponibles en cada tramo que
corresponden a cada perdida de carga, determinando luego el sentido del flujo
en cada ramal.

2 ING. DANTE SALAZAR SANCHEZ

 MECANICA DE FLUIDOS II 2017

3. Calcular el gasto en cada tubería mediante la siguiente ecuación: 𝑄 =

𝐷5 1⁄
3.477√𝑓𝑥𝐿 𝑥ℎ𝑓 2

4. Verificar la ecuación de continuidad en el nudo 𝑄𝑖 = 𝑄1 + 𝑄2 + 𝑄3 .

5. Si la ecuación no quedara verificada lo que es más probable, hacer nuevos
tanteos.
6. A fin de no aumentar el número de tanteos conviene auxiliarse con un grafico
que relaciones los caudales y la cota piezometrica.

BOMBEO DE UN RESERVORIO A OTROS DOS

1. Suponer un valor para el gasto Q impulsado por la bomba (𝑄1 = 𝑄2 = 𝑄).

2. Calcular la perdida de carga ℎ𝑓1 en la tubería 1.
3. Calcular la cota piezometrica 𝑍𝐸 a la entrada de la bomba.
4. Calcular la energía H teórica suministrada por la bomba, a partir de la
76𝑃𝑜𝑡
ecuación 𝐻 = 𝛾𝑄
H es la energía en metros, Pot es la potencia en HP, 𝛾 es el peso especifico del
fluido en 𝑘𝑔⁄𝑚3 y Q es el gasto en 𝑚3 ⁄𝑠.
5. Calcular la cota piezometrica 𝑍𝑆 a la salida de la bomba. 𝑍𝑆 = 𝑍𝐸 + 𝐻
6. Calcular la perdida de carga ℎ𝑓2 en el tramo 2.
7. Calcular la cota piezometrica del nudo P. 𝑍𝑝 = 𝑍𝑆 − ℎ𝑓2
8. Calcular la energía disponible ℎ𝑓3 para el tramo 3. ℎ𝑓3 = 𝑍𝑝 − 𝑍3
9. Calcular el gasto en la tubería 3 aplicando una ecuación de la forma 𝑄 =
𝐾ℎ𝑓 𝑥
10. Aplicar los pasos 8 y 9 en la tubería 4.
11. Verificar si se cumple la ecuación de continuidad en el nudo 𝑄2 = 𝑄3 + 𝑄4
Caso contrario reiniciar el cálculo suponiendo otro valor para el gasto
impulsado por la bomba.

3 ING. DANTE SALAZAR SANCHEZ

 MECANICA DE FLUIDOS II 2017
TUBERIAS CON DOS O MAS RAMALES DE DESCARGA
INDEPENDIENTE
Sea un estanque alimentador del que sale una tubería de longitud L1, diámetro D1 y
coeficiente de resistencia f1. Esta tubería se bifurca en los ramales 2 y 3. Se conoce la
elevación del estanque y las cotas de descarga. Se trata de calcular el gasto en cada ramal.

El método de calculo sugerido es el siguiente:

1. Suponer una cota piezometrica en el punto P.
2. Calcular las energías disponibles para cada tramo.
3. Calcular el gasto en cada tubería. Se puede usar la ecuación de Darcy.

𝐷5 1
𝑄 = 3.477√ 𝑥ℎ𝑓 ⁄2
𝑓𝑥𝐿
o bien otra ecuación de la forma
𝑄 = 𝐾ℎ𝑓 𝑥
4. Verificar si se cumple la ecuación de continuidad en el nudo 𝑄1 = 𝑄2 + 𝑄3
5. Caso contrario repetir el procedimiento y/o recurrir a un grafico auxiliar hasta
encontrar el valor de la cota piezometrica en el punto P necesaria para
satisfacer la ecuación de continuidad.

FORMULA DE HAZEN Y WILLIAMS

Se usa ampliamente en los cálculos de tuberías para abastecimiento de agua.
Su uso esta limitado al agua en flujo turbulento, para tuberías de diámetro
mayor de 2’’ y velocidades que no excedan de 3 𝑚⁄𝑠.
Q = 0.000426𝐶𝐻 𝐷2.63 𝑆 0.54
Donde:
Q: gasto en litros por segundo
𝐶𝐻 : coeficiente de Hazen y Williams
𝐷: diametro en pulgadas
𝑆: pendiente de la línea de energía en metros por km

4 ING. DANTE SALAZAR SANCHEZ

 MECANICA DE FLUIDOS II 2017
DISEÑO DE UNA CONDUCCION
El problema de un diseño de tuberías consiste en encontrar el diámetro mas
adecuado para transportar un gasto dado. La sección del diámetro implica un
estudio de velocidades, presiones y costo.
Las velocidades excesivas deben evitarse. No sólo pueden destruir la tubería
por erosión, sino también hay la posibilidad del golpe de ariete.
Las presiones pueden ser negativas o positivas. Las presiones negativas ya
fueron estudiadas anteriormente al examinar el comportamiento de un sifón.
Deben evitarse, pues dan lugar a discontinuidad en el escurrimiento y a
cavitación.
El dibujo muestra el perfil de la tubería de acuerdo al terreno sobre el que debe
apoyarse.

Se ha trazado aproximadamente la línea de gradiente hidráulica (sobre la

hipótesis de diámetro uniforme entre A y B) y, como se observa en el dibujo, se
anticipa la presencia de presión negativa N y quizá una presión muy fuerte en
M (positiva).
𝐻
La inclinación de la línea de gradiente seria 𝑆 = 𝐿

Se puede fácilmente verificar la intensidad de las presiones M y N. Si fueran

muy grandes habría que utiliza un diámetro diferente para cada tramo y
constituir un sistema de tuberías en serie, como se muestra en la figura.

5 ING. DANTE SALAZAR SANCHEZ
