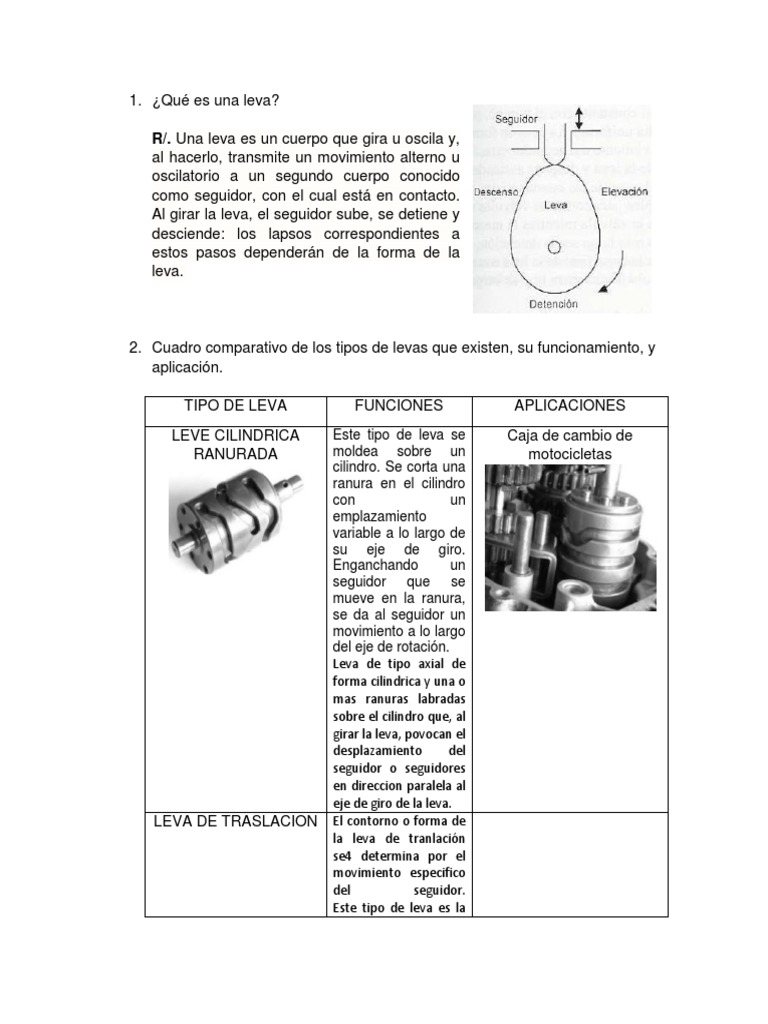

al hacerlo, transmite un movimiento alterno u oscilatorio a un segundo cuerpo conocido como seguidor, con el cual está en contacto. Al girar la leva, el seguidor sube, se detiene y desciende: los lapsos correspondientes a estos pasos dependerán de la forma de la leva.
2. Cuadro comparativo de los tipos de levas que existen, su funcionamiento, y
aplicación.
TIPO DE LEVA FUNCIONES APLICACIONES
LEVE CILINDRICA Este tipo de leva se Caja de cambio de RANURADA moldea sobre un motocicletas cilindro. Se corta una ranura en el cilindro con un emplazamiento variable a lo largo de su eje de giro. Enganchando un seguidor que se mueve en la ranura, se da al seguidor un movimiento a lo largo del eje de rotación. Leva de tipo axial de forma cilindrica y una o mas ranuras labradas sobre el cilindro que, al girar la leva, povocan el desplazamiento del seguidor o seguidores en direccion paralela al eje de giro de la leva. LEVA DE TRASLACION El contorno o forma de la leva de tranlación se4 determina por el movimiento especifico del seguidor. Este tipo de leva es la forma basica puesto que todas las superficies uniformes o, mas frecuentemente, con inclinaciones variables. La desventaja de estas levas, es que se obtiene el mismo movimiento en el orden inverso durante el movimiento de retorno; esto se puede evitar si envolvemos la cuña alrededor del circulo para formar una leva de disco. LEVA DE DISCO Son de las más Motores de combustion simples y comunes. interna Se moldean sobre un disco o una placa. La distancia radial a partir del centro del disco varia a lo largo de la circunferencia de la leva. En el caso de la levas de disco, el cuerpo de estas tienen la forma de un disco con el contorno de la leva formando sobre la circunferencia, en estas levas por lo general la linea de accion del seguidor es perpendular al eje de la leva y hace contacto con la leva con ayuda de un resorte. LEVA LINEAL Este tipo de leva se moldea sobre un bloque de traslación. Se corta una ranura en el bloque a una distancia que varía desde el plano de traslación. Al sujetar un seguidor que se mueve en la ranura, se proporciona al seguidor un movimiento perpendicular al plano de traslación.
3. Formulación matemática que rigen el funcionamiento de las levas.
4. ¿Que es un seguidor? R/. El seguidor (palpador) apoya directamente sobre el perfil de la leva y se mueve a medida que ella gira. Para conseguir que el seguidor esté permanentemente en contacto con la leva es necesario dotarlo de un sistema de recuperación (normalmente un muelle o un resorte).
5. ¿Cuáles son los tipos de seguidores? (describirlos)
SEGÚN EL MOVIMIENTO DEL SEGUIDOR Seguidores de Traslación Están restringidos a movimientos en línea recta.
Seguidores con Brazo Oscilante o con Están restringidos a movimientos giratorios.
Pivote
SEGÚN LA POSICIÓN DEL SEGUIDOR
Seguidor en Línea Tiene un movimiento en línea recta, de modo que la línea de traslación se extiende a través del centro de rotación de la leva.
Seguidor Descentrado Tiene movimiento en línea recta, de modo
que la línea de movimiento no pasa por el centro de rotación de la leva.
SEGÚN LA FORMA DEL SEGUIDOR
Seguidor de Cuña Consiste en un seguidor formado por un punto, que se arrastra sobre el borde de la leva. Es la forma más simple, pero el extremo puntiagudo produce grandes esfuerzos de contacto y se desgasta rápidamente por lo que se utilizan raras veces.
Seguidor de Rodillo Consiste en un seguidor que tiene una
parte separada. Conforme la leva gira, el rodillo se mantiene en contacto con la leva y rueda sobre la superficie de esta. Es el seguidor más usado, ya que la fricción y los esfuerzos de contacto son menores que los del seguidor de cuña. Sin embargo podría atascarse durante un movimiento abrupto de la leva.
Seguidor de Cara Plana Consiste en un seguidor formado por una
superficie grande y plana de contacto con la leva. Este tipo de seguidor se utiliza con un movimiento abrupto de la leva sin que se atasque. Entonces este tipo de seguidor es útil cuando se requieren movimientos rápidos. Sin embargo cualquier desalineación del seguidor podría causar grandes esfuerzos superficiales.
Seguidor de Cara Esférica Consiste en un seguidor formado con un
radio de la cara que entra en contacto con la leva. Como con el seguidor de cara plana, el de cara esférica se utiliza con movimiento de la leva sin que se atasque. El radio de la cara compensa la deflexión o desalineación. Las fuerzas de fricción son mayores que en el seguidor de rodillo.
