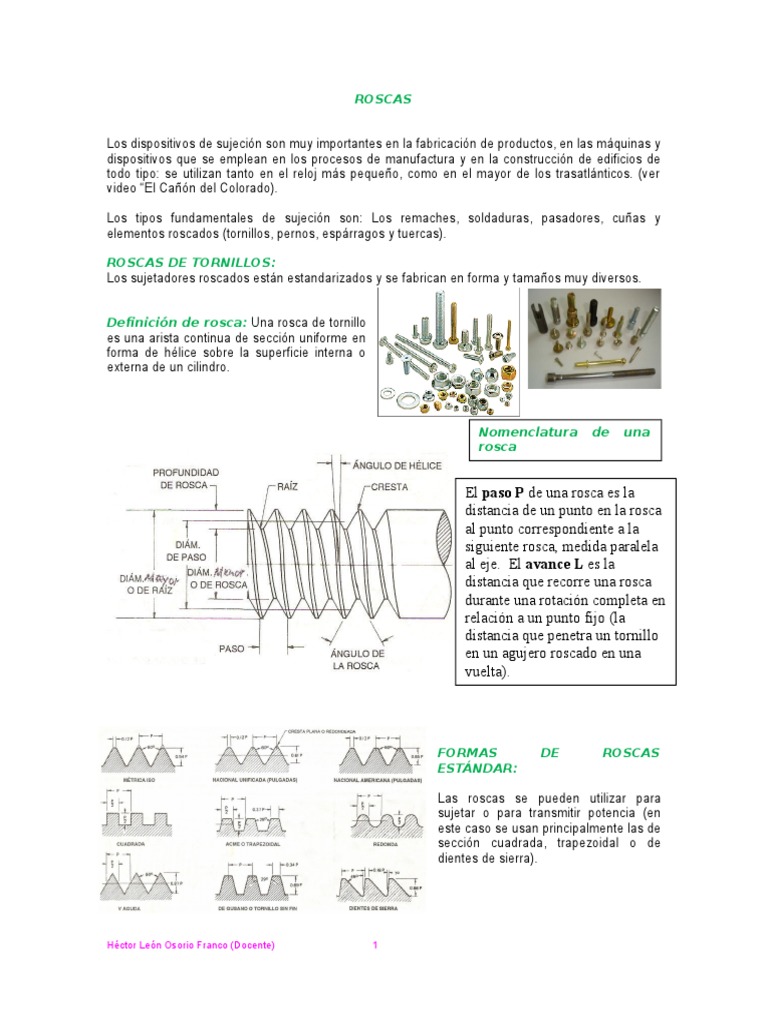

ROSCAS

Los dispositivos de sujeción son muy importantes en la fabricación de productos, en las máquinas y
dispositivos que se emplean en los procesos de manufactura y en la construcción de edificios de
todo tipo: se utilizan tanto en el reloj más pequeño, como en el mayor de los trasatlánticos. (ver
video “El Cañón del Colorado).

Los tipos fundamentales de sujeción son: Los remaches, soldaduras, pasadores, cuñas y
elementos roscados (tornillos, pernos, espárragos y tuercas).

ROSCAS DE TORNILLOS:
Los sujetadores roscados están estandarizados y se fabrican en forma y tamaños muy diversos.

Definición de rosca: Una rosca de tornillo

es una arista continua de sección uniforme en
forma de hélice sobre la superficie interna o
externa de un cilindro.

Nomenclatura de una
rosca

El paso P de una rosca es la

distancia de un punto en la rosca
al punto correspondiente a la
siguiente rosca, medida paralela
al eje. El avance L es la
distancia que recorre una rosca
durante una rotación completa en
relación a un punto fijo (la
distancia que penetra un tornillo
en un agujero roscado en una
vuelta).

FORMAS DE ROSCAS
ESTÁNDAR:

Las roscas se pueden utilizar para

sujetar o para transmitir potencia (en
este caso se usan principalmente las de
sección cuadrada, trapezoidal o de
dientes de sierra).

Héctor León Osorio Franco (Docente) 1

ROSCAS SIMPLES Y MÚLTIPLES:

En las roscas sencillas, el avance es igual al paso. A menos que se

especifique otra cosa, se considera que la rosca es sencilla (simple).
Una rosca doble tiene dos filetes en forma de hélice que se inician en
dos puntos separados por 180º, y el avance es dos veces el paso.
Una rosca triple tiene 3 filetes helicoidales que empiezan separados por
120º y el avance es tres veces el paso.
Se utilizan roscas dobles o triples cuando se desea un movimiento
rápido con un número mínimo de revoluciones, como en los
mecanismos roscados para abrir y cerrar ventanas.

ROSCAS DERECHAS E IZQUIERDAS:

A menos que se especifique lo contrario, las roscas se consideran

como roscas derechas siempre. Un perno atornillado en un agujero
roscado giraría en sentido derecho (en la dirección de las manecillas
del reloj).

REPRESENTACIÓN CONVENCIONAL:

Héctor León Osorio Franco (Docente) 2

DESIGNACIÓN DE ROSCAS MÉTRICAS:

DESIGNACIÓN ROSCAS EN PULGADAS:

Héctor León Osorio Franco (Docente) 3

Héctor León Osorio Franco (Docente) 4
Héctor León Osorio Franco (Docente) 5
Héctor León Osorio Franco (Docente) 6
Héctor León Osorio Franco (Docente) 7
Héctor León Osorio Franco (Docente) 8
Héctor León Osorio Franco (Docente) 9
 RESISTENCIA EN TORNILLOS

Héctor León Osorio Franco (Docente) 10

Héctor León Osorio Franco (Docente) 11
La siguiente información se obtiene de: MOTOR DIESEL MODELOS C190G, C190K, C190,
C240. WORKSHOP MANUAL. ISUZU MOTORS LIMITED.

Héctor León Osorio Franco (Docente) 12

Héctor León Osorio Franco (Docente) 13
Héctor León Osorio Franco (Docente) 14
