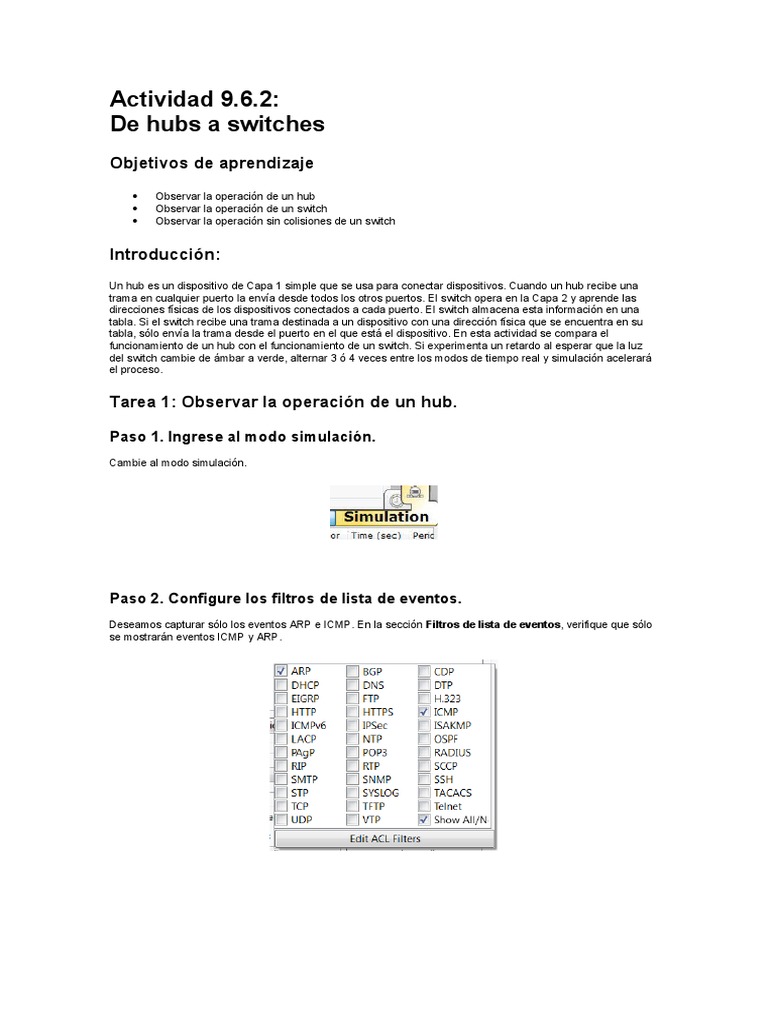

Actividad 9.6.

2:
De hubs a switches
Objetivos de aprendizaje
 Observar la operación de un hub
 Observar la operación de un switch
 Observar la operación sin colisiones de un switch

Introducción:
Un hub es un dispositivo de Capa 1 simple que se usa para conectar dispositivos. Cuando un hub recibe una
trama en cualquier puerto la envía desde todos los otros puertos. El switch opera en la Capa 2 y aprende las
direcciones físicas de los dispositivos conectados a cada puerto. El switch almacena esta información en una
tabla. Si el switch recibe una trama destinada a un dispositivo con una dirección física que se encuentra en su
tabla, sólo envía la trama desde el puerto en el que está el dispositivo. En esta actividad se compara el
funcionamiento de un hub con el funcionamiento de un switch. Si experimenta un retardo al esperar que la luz
del switch cambie de ámbar a verde, alternar 3 ó 4 veces entre los modos de tiempo real y simulación acelerará
el proceso.

Tarea 1: Observar la operación de un hub.

Paso 1. Ingrese al modo simulación.

Cambie al modo simulación.

Paso 2. Configure los filtros de lista de eventos.

Deseamos capturar sólo los eventos ARP e ICMP. En la sección Filtros de lista de eventos, verifique que sólo
se mostrarán eventos ICMP y ARP.
Paso 3. Haga ping desde la PC1 a la PC6.
Use Agregar PDU simple (el sobre cerrado) para enviar un ping único desde la PC1 a la PC6. Haga clic en la
PC1, el origen, y luego en la PC6, el destino. En la Lista de eventos aparecen dos eventos: una solicitud de
eco ICMP y una solicitud de ARP para aprender la dirección MAC de la PC6. Haga clic en los cuadros
coloreados de la columna Info para examinar estos eventos.

Paso 4. Siga la simulación paso a paso.

Haga clic en el botón Capturar/Adelantar una y otra vez, abriendo los paquetes para examinar en cada paso
del proceso. Observe cómo el hub considera la solicitud de broadcast ARP, la respuesta de unicast ARP y la
solicitud de eco unicast ICMP y la respuesta de eco.

Sempre o envía tot a tothom, els clients que no son els propietàris
refusen el paquet, mentres que el propietàri s’el queda.

Tarea 2: Observar el funcionamiento de un switch.

Paso 1. Borre la simulación.

Paso 2. Haga ping desde la PC7 a la PC12.
Use Agregar PDU simple (el sobre cerrado) para enviar un ping único desde la PC7 a la PC12. Haga clic en la
PC7, el origen, y luego en la PC12, el destino. En la Lista de eventos aparecen dos eventos: una solicitud de
eco ICMP y una solicitud de ARP para conocer la dirección MAC de la PC12. Haga clic en los cuadros
coloreados de la columna Info para examinar estos eventos.

Podem apreciar que primer envía els correus a tots i desprès ja s’en enrrecorda de quin
es el camí.

Paso 3. Siga la simulación paso a paso.

Haga clic en el botón Capturar/Adelantar una y otra vez, abriendo los paquetes para examinar en cada paso
del proceso. Observe cómo el switch considera la solicitud de broadcast ARP, la respuesta de unicast ARP y la
solicitud de eco unicast ICMP y la respuesta de eco.

Tarea 3: Observar el funcionamiento sin colisiones de un switch.

En la actividad 9.4.2, aprendimos que las colisiones permiten el envío de un solo intercambio por vez entre las
PC en una LAN armada con hubs. Enviaremos tres solicitudes simultáneas a través del switch.

Paso 1. Reconfigure la simulación.

Haga clic en el botón Reconfigurar simulación.
Paso 2. Simultáneamente, haga ping entre múltiples PC.
Use Agregar PDU simple (el sobre cerrado) para agregar un ping único desde la PC8 a la PC11. Haga clic en
la PC8, el origen, y luego en la PC11, el destino. Haga lo mismo entre la PC 9 y la PC10. Aparecen cuatro
eventos más en la Lista de eventos: dos solicitudes de eco ICMP y dos solicitudes de ARP para aprender la
dirección MAC de la PC11 y la PC10. Haga clic en los cuadros coloreados de la columnaInfo para examinar
estos eventos.

Observem el mateix que avans ja que a la que s’ha apuntat quin port va amb quina
dirección ja no ensenya més paquets arp ja que no li es necesàri sapiguer la dirección
MAC, la obté de la seva propia taula.

Paso 3. Siga la simulación paso a paso.

Haga clic en el botón Capturar/Adelantar una y otra vez, abriendo los paquetes para examinar en cada paso
del proceso. Observe cómo maneja el switch el volumen de tráfico sin colisiones.

1era Vegada:

2na Vegada:
Observem que no hi ha les colisions
