Módulo nº:6 Entrenamiento nº:2
PDU en una VLAN
ENUNCIADO:
Mediante este entrenamiento vamos a analizar los paquetes ARP en una VLAN
SECUENCIA:

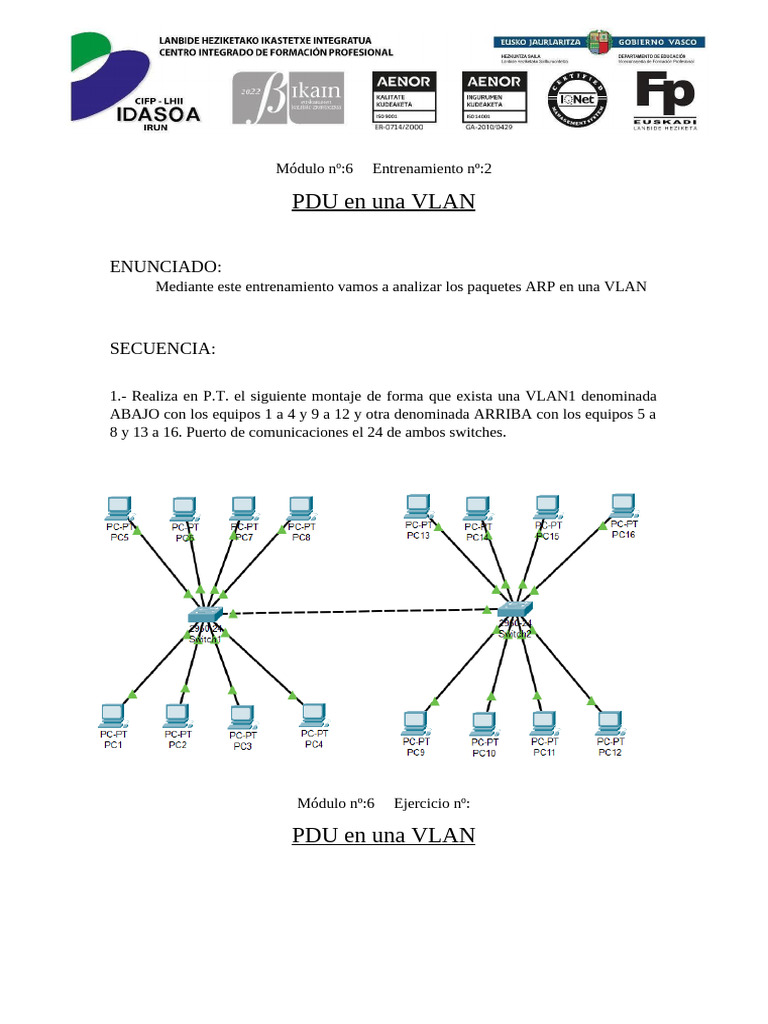

1.- Realiza en P.T. el siguiente montaje de forma que exista una VLAN1 denominada
ABAJO con los equipos 1 a 4 y 9 a 12 y otra denominada ARRIBA con los equipos 5 a
8 y 13 a 16. Puerto de comunicaciones el 24 de ambos switches.
Módulo nº:6 Ejercicio nº:
PDU en una VLAN
ENUNCIADO:
Mediante este entrenamiento vamos a analizar los paquetes ARP en una
VLAN
SECUENCIA:
1.- Realiza en P.T. el siguiente montaje de forma que exista una VLAN1
denominada ABAJO con los equipos 1 a 4 y 9 a 12 y otra denominada ARRIBA
con los equipos 5 a 8 y 13 a 16. Puerto de comunicaciones el 24 de ambos switches.
IMPORTANTE:
Muchas de las explicaciones que doy no cuadran con las capturas. Cisco Packet Tracer
tiene cacheada información de anteriores envíos y no hay manera de solucionarlo. Se ha
probado a crear una nueva simulación, a resetear… pero sigue dando información que
NO debería de saber a esas alturas.
La única solución hubiera sido reinstalar el programa, así que he optado por esto.
Mi topología:
Configuración del primer switch:
Configuración del segundo switch:
los puertos siguen esta configuración en el Switch 1:
Switch 2:
Configuración de los ordenadores. Solo he puesto una captura de ejemplo, todos los
ordenadores están en el rango 192.168.127.41-56
2.- Haz una captura de pantalla de la tabla ARP de ambos switches e incorpórala
al informe
El comando para ver la tabla de ARP es “show mac-address-table”
En esta tabla se ve las direcciones MAC(tabla ARP) que conocen los dos
switches, en este caso no hay ninguna ya que al no haberse realizado ninguna
comunicación entre los equipos de la red no se ha guardado ninguna MAC en
la tabla ARP.
Ya que no se ha realizado el protocolo ARP que es el que se encarga de
descubrir las MAC y VLAN-s de los equipos de la red.
3.- Manda un paquete ARP entre PC1 y PC9 y detén la simulación en el switch 1.
Incorpora al informe las capturas de las PDU`s entrantes y salientes e indica
qué partes se han añadido a la PDU entrante de ethernet
para formar la PDU saliente de ethernet 802.1 q.
3.- Manda un paquete ARP entre PC1 y PC9 y detén la simulación en el switch 1.
Incorpora al informe las capturas de las PDU`s entrantes y salientes e indica qué partes
se han añadido a la PDU entrante de ethernet para formar la PDU saliente de ethernet
802.1 q.
4.- Continúa la simulación hasta que el paquete llegue al switch 2 y párala.
Captura de nuevo las PDU´s entrantes y salientes del paquete en el switch 2. Analízalas
y explica los contenidos que han variado y porqué.
Se mantiene la dirección broadcast en la mac de destino porque aún no es conocida, lo
que cambia es que el paquete entrante aparece como 8100, es decir, que está
identificado mediante el etiquetado de trama 802.1Q.
5.- Realiza el mismo proceso con los paquetes de vuelta entre el PC9 y el PC1.
Al realizar el envío, aparece ya la MAC de destino en vez del broadcast. Ya conoce la
MAC por el envío del ejercicio anterior.
6.- Realiza de nuevo captura de la Tabla ARP de ambos switches, compárala con la
obtenida al principio. Explica en qué y porqué han variado.ç
- En el switch 1 aparecen las direcciones de la boca trunk del switch (aparecen 3
por las Vlans detectadas: Arriba, Abajo y Default), la boca trunk del segundo
switch y del PC1, que es desde donde se ha hecho el envío al principio de todo.
- En el segundo switch tenemos la dirección de la boca trunk del primer switch y
de este mismo (es extraño por qué debería aparecer como triplicado por las
Vlans, igual que antes, pero aparece solo una vez). También se ha agregado la
dirección del PC9, el PC de destino del ejercicio.
