Instituto de Enseñanza Secundaria

«Venancio Blanco»
SALAMANCA

Ciclo: Sistemas Microinformáticos y Redes (SMR)

Módulo: Redes Locales

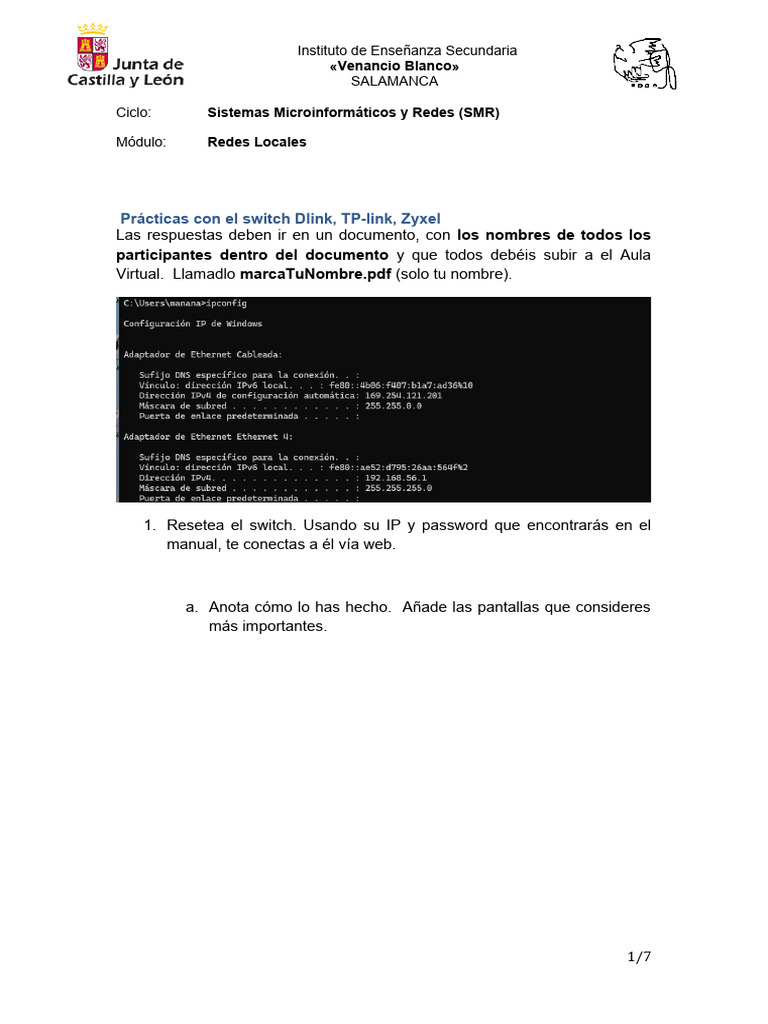

Prácticas con el switch Dlink, TP-link, Zyxel

Las respuestas deben ir en un documento, con los nombres de todos los
participantes dentro del documento y que todos debéis subir a el Aula
Virtual. Llamadlo marcaTuNombre.pdf (solo tu nombre).

1. Resetea el switch. Usando su IP y password que encontrarás en el

manual, te conectas a él vía web.

a. Anota cómo lo has hecho. Añade las pantallas que consideres

más importantes.

1/7
 b. Busca la IP del switch.

10.90.90.901º

2. Anota los siguientes datos generales del switch:

a. el nombre, modelo y número de serie.

Nombre: D-Link

Modelo: 8-Port Gigabit Smart Managed Switch

Número de serie: S3532J5000740

b. la versión del firmware/protocolo/hardware que está usando el

switch.

Firmware: 6.10.007

Hardware: F1

c. la MAC.

EC-AD-E0-04-31-A4

2/7
3. Cambia la dirección del switch para que esté en la red del aula y use
el número de equipo 200 o 150, ponte de acuerdo con tus
compañeros.

4. Conéctate al switch vía web.

5. En el menú Port Settings busca la configuración que tienen los

puertos.

a. Anota qué opciones hay disponibles y su significado.

3/7
6. Conecta dos PCs al switch.

a. Comprueba que sin configurar nada el switch permite la

comunicación entre ellos y anota la velocidad que tienen.

7. Anota la MAC y la IP de cada PC y el puerto del switch donde está

conectado.

4/7
8. Vuelve de nuevo a tu switch vía web. Busca donde puedes configurar
VLANs:

a. Anota la configuración de VLANs que ya existe en el switch, si

hay alguna. Anota el nombre de la VLAN, su ID y los puertos
asignados. Captura una pantalla que muestre esta
configuración.

b. Crea 2 VLANs untagged con los siguientes datos, captura las

pantallas necesarias para comprobar que las habéis creado.

 Nombres: SMR1, SMR2

 Ids. Los que te asigne por defecto, anótalos. En caso de

que te deje ponérselos 10 y 20 respectivamente.

 Puertos para SMR1: 5, 7

 Puertos para SMR2: 6, 8

c. Conecta los 2 PCs con los que trabajas a los puertos 5 y 7.

Probad en los dos switch.

 Anota si hay o no comunicación

d. Conéctalos ahora a los puertos 6 y 8. Probad en los dos switch.

 Anota si hay o no comunicación.

e. Conecta los PCs a los puertos 5 y 6. Probar en los dos switch.

 Anota si hay o no comunicación.

5/7
9. Comprueba si el switch permite creación de VLAN por asignación de
MAC. En el caso de ser afirmativo indica donde se configura.

10. ¿El switch soporta el etiquetado de VLANs con el estándar 802.1Q?

a. ¿Qué necesitamos para utilizar este standard en el aula?

b. ¿Para qué lo podemos usar?

11. Vuelve a conectarte a tu switch. Cambia el modo de operación VLAN

y elige VLAN etiquetada (tagged)

a. Configura los puertos 2 y 8 para que el tráfico sin etiquetar

pertenezca a las VLANs 100 y 20 respectivamente (SMR1 y
SMR2)

b. Configura el puerto 6 para que admita tráfico de las 2 VLANS

que has definido anteriormente. Captura las pantallas
necesarias para ver el proceso.

12. Conectar con el switch del otro grupo, usando el puerto 6, y

comprobad que tanto los PCs de vuestra SMR1 como los de la SMR2
se comunican con los correspondientes del otro grupo utilizando una
única conexión que permite comunicar dos VLANs. Es decir, un
enlace trunk.

Comprueba que en otros puertos no hay comunicación. Explica por

qué.

13. Vuelve a conectarte a tu switch. Busca las prioridades de los puertos.

14. ¿Qué opciones te permite configurar la entrada Storm Control?

15. ¿Qué opciones te permite configurar la entrada Bandwidth Control?

16. Busca donde configurar de forma estática una MAC. Anota dónde lo
puedes hacer.

a. ¿Para qué sirve la configuración estática de MACs?

b. Prueba a configurar el puerto 7 para que esté asociado a la

MAC de uno de los PCs con los que trabajáis. Captura una
pantalla que lo muestre.

 Conecta ese PC al puerto 7 y comprueba que hay

comunicación con el otro PC. Tened cuidado puesto que
tenéis puertos asociados a VLANs así que conectar el
otro PC a un puerto adecuado

6/7
 c. Cambia los PCs de puertos de forma que al 7 esté conectado el
que no se corresponde con la MAC asociada. ¿Hay
comunicación? ¿Por qué? Probar en los dos switch.

17. Crea una copia de seguridad de la configuración con nombre

DLinkxxyy.bin, donde xx e yy son los números de los PCs con los que
estáis trabajando (o en su caso marcaxxyy.extensión). Adjunta el
fichero.

18. Deja el switch con la configuración inicial. Compruébalo.

19. Averigua cuál es la función del botón MDI/MDIX que algunos switch
tienen y averigua el modo de funcionamiento del switch (cut-through o
store-and-forward)

7/7
