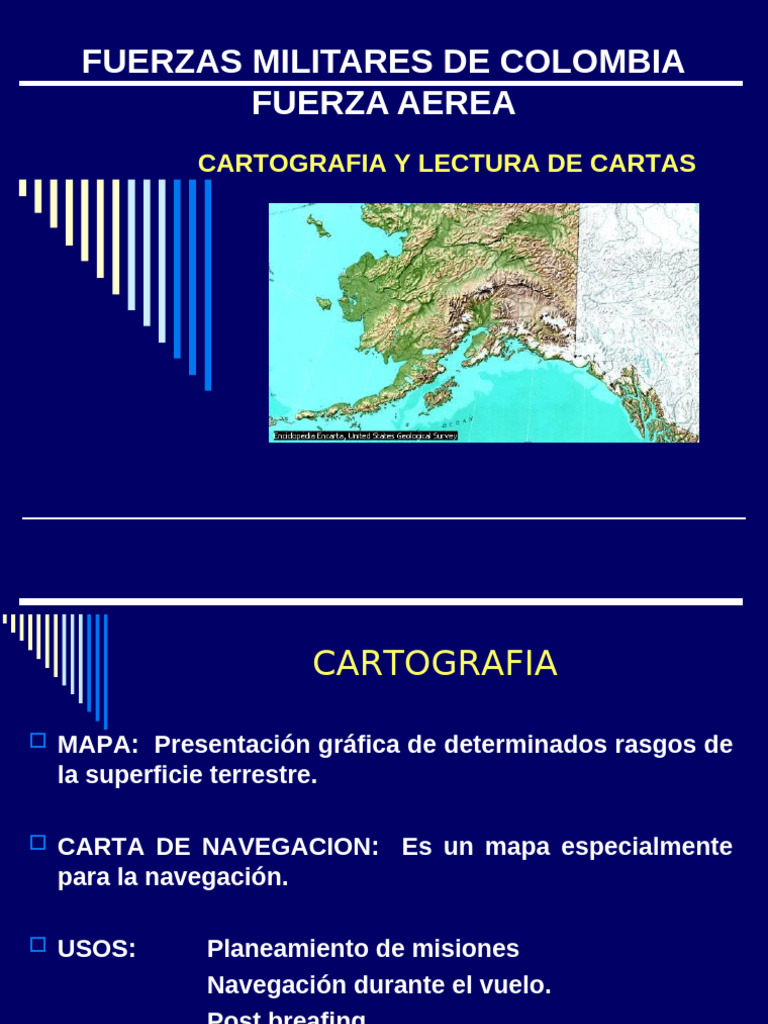

FUERZAS MILITARES DE COLOMBIA
FUERZA AEREA
CARTOGRAFIA Y LECTURA DE CARTAS
CARTOGRAFIA
MAPA: Presentación gráfica de determinados rasgos de
la superficie terrestre.
CARTA DE NAVEGACION: Es un mapa especialmente
para la navegación.
USOS: Planeamiento de misiones
Navegación durante el vuelo.
Post breafing
Breafing de inteligencia (ordenes de
batalla).
Fines específicos: radares - aerovías
CARTOGRAFIA
USOS:
Rasgos simbólicos
- Hidrografía.
- Topografía
- Rasgos Culturales
- Datos aeronáuticos
- Información aeronáutica
CARTOGRAFIA
SERIE DE UNA CARTA:
Es un grupo de cartas con características especiales,
pueden tener un formato, tamaño y escala común y
en algunas ocasiones ser trazadas para un fin
específico.
Una SERIE esta conformada por:
* Designación de la carta (ONC).
* No. de la hoja (L-26).
CARTOGRAFIA
DESIGNACION:
* GNC: Global Navegation Chart (1:5.000 000)
* JNC: Jet Navegation Chart (1:2.000 000)
* ONC: Operational Navegation Chart (1:1.000
000).
* TPC: Tactical Pilot Chart (1:500 000)
* JOG: Graficas de Operaciones Conjuntas
(1:250 000)
CARTOGRAFIA
ESCALA: Es el mecanismo utilizado para representar
la superficie terrestre geográficamente.
TIPOS DE ESCALA:
* Grandes: representa la superficie terrestre en
un área pequeña con bastante detalle.
1:500.000, 1:250.000, 1:100.000
* Pequeña: es la representación del terreno
mostrando un área grande con poco detalle.
1:5000.000, 1:2000.000, 1:1000.000
CARTOGRAFIA
INDICE DE UNA CARTA:
* Relieve
* Elementos culturales
* Elementos aeronáuticos
* Información pictoral
Lo primero que se debe ver en una carta es:
* La serie
* No. de edición
* signos convencionales.
CARTOGRAFIA
REPRESENTACION DEL RELIEVE:
Información de alturas
Mayor elevación del terreno
Por colores
Líneas de contorno
Elevaciones críticas: .5000 altura precisa
x 5000 altura no precisa
5000 altura línea de
contorno
CARTOGRAFIA
REPRESENTACION DEL RELIEVE
Elevación máxima
Es la altura de los cuadrantes, 60 X 60 NM
Representa la altura conocida mas alta dell terreno,
incluso la de cualquier objeto creado por el hombre.
Contiene un margen de error definido en la carta.
9º es igual a 9.,000 ft.
CARTOGRAFIA
SIMBOLIZACION PICTORAL
Imagen de un objeto con ubicación indicada
por un pequeño cuadro negro.
- minas
- ciudades pequeñas
- etc.
CARTOGRAFIA
CARACTERISTICAS CULTURALES
Son todos los elementos creados por el
hombre que están representados en la carta.
- caminos
- vías férreas
- líneas de transmisión eléctrica
- torres
- etc.
CARTOGRAFIA
INFORMACION AERONAUTICA
- Aeródronomos o campos aéreos
- Radioayudas
- Obstrucciones verticales
- áreas restringidas
- Líneas de variación magnética
- escalas.
- Índice de hojas adyacentes
- Designador de la carta-
- líneas y áreas para coordenadas UTM, geográficas y
de Georeferencia.
- Aerovías.
CARTOGRAFIA
INFORMACION AERONAUTICA
- Aeródronomos o campos aéreos
El numero ala lado del nombre representa la pista más
larga en pies y el número debajo del nombre
representa la elevación del campo sobre el nivel medio
del mar en pies
- Obstrucciones verticales
Símbolos de torres, postes, antenas, chimeneas, etc.
Se representan con dos números en paréntesis: el
primero es la altura MSL y el segundo la altura AGL.
CARTOGRAFIA Y TRACEO DE
COORDENADAS
COORDENADAS GEOGRÁFICAS:
- Red de líneas imaginarias que circundan la tierra. La
intersección de la cual se hace posible ubicar
cualquier posición sobre la superficie de la tierra.
- Compuesta de meridianos de longitud ESTE-OESTE y
paralelos de latitud NORTE-SUR
CARTOGRAFIA Y TRACEO DE
COORDENADAS
COORDENADAS
GEOGRÁFICAS:
- LATITUD:
Medida al norte o sur del Ecuador:
círculos mayores y círculos menores.
Se expresa en grados, minutos y segundos
Su origen es el Ecuador
No hay latitud mayor de 90º
-LONGITUD:
Medida al Este u Oeste del meridiano primero
Se expresa en grados, minutos y segundos
Su origen es el primer meridiano
CARTOGRAFIA
*
CARTOGRAFIA Y TRACEO DE
COORDENADAS
COORDENADAS UTM:
- COORDENADAS MERCATOR UNIVERSAL
Establecido como alternativa de sistemas geográfico
y georeferencia, eliminando sus errores.
- Establece la capacidad de hacer traceo al nivel
necesario con poco error utilizando el sistema
métrico.
CARTOGRAFIA Y TRACEO DE COORDENADAS
COORDENADAS UTM:
- UTM divide el mundo en cuadrados de 6º de Oeste Este y de 8º de
Sur a Norte.
- Las cuadrículas son identificadas por un número de Oeste a este
del “1” al “60” y una letra de Sur a Norte de “C” a “X” omitiendo la
“I” y la “O”.
- La identificación es denominada DESIGNACION DE ZONA
CUADRICULADA.
- El origen es meridiano de180º, latitud de80º SAur y de 84º al Norte
- Se lee hacia la derecha y hacia arriba.
CARTOGRAFIA Y TRACEO DE
COORDENADAS
COORDENADAS UTM:
84º
Z
…
E 56E
D
C
80º
1, 2, 3, 4, 5, 6, 7……………………………60
180º
CARTOGRAFIA Y TRACEO DE
COORDENADAS
COORDENADAS UTM:
ESTA ZONA DE 6X8 GRADOS SE
SUBDIVIDE EN CUADRADOS
DE 100.000 METROS
(10.000X10.000)
IDENTIFICADOS POR DOS 6X8 GRADOS
LETRAS F
100.000 m
F
EJEMPLO 56 EBE
E
B C
E
56 57
CARTOGRAFIA Y TRACEO DE
COORDENADAS
100.000 m
F
10.000 m
COORDENADAS UTM: 5
ESTA ZONA SE SUBDIVIDE EN 4
CUADRADOS DE 10.000 2 3
METROS E
(1.000X1.000) B C
IDENTIFICADOS POR DOS
NUMEROS 6X8 GRADOS
F
EJEMPLO 56 EBE24 100.000 m
F
E
B C
E
57
CARTOGRAFIA Y TRACEO DE
COORDENADAS 1m
COORDENADAS UTM:
56E BE 2 5 7 4 6
SUBDIVISIONES
SUBSIGUIENTES HASTA UN
METRO CUADRADO
10 m
EJEMPLO 56EBE2574646543 100 m
1.000 m
10.000 m
100.000 m
6X8
GRADOS
CARTOGRAFIA Y TRACEO DE
COORDENADAS
COORDENADAS UTM:
LOS POLOS SON CUBIERTOS CON EL SISTEMA ESTEREOGRAFICA POLAR
UNIVERSAL UPS
180 0
POLO NORTE POLO SUR
Y Z A B 90E
90W 90E 90W
80
84
0 180
CARTOGRAFIA Y TRACEO DE
COORDENADAS
LEYENDO LAS UTM:
SIEMPRE DERECHO Y HACIA ARRIBA
NO USE LAS LINEAS DE LATITUD Y LONGITUD
LOS PRIMEROS NUMEROS SON LAS MARCAS DE LA
CUADRICULA DE LA CARTA
PONGA LA ESCALA CORRECTA DE LA PLANTILLA
SOBRE LA CARTA
DENTRO DE LOS CUADRADOS DE100.000 METROS Y
MENOR SE INTERPOLA USANDO DECIMAS
CARTOGRAFIA Y TRACEO DE
COORDENADAS
AJUSTES ALTIMETRICOS
ISOBARA: LINEA QUE UNE PUNTOS DE IGUAL
PRESION.
QFE : LINEA ISOBARA QUE PASA POR EL
TERRENO.
QNH : LINEA ISOBARA QUE PASA POR EL M.S.L.
QNE : DIFERENCIA EXISTENTE ENTRE QFE E
ISOBARA 29.92
CARTOGRAFIA Y TRACEO DE
COORDENADAS
AJUSTES ALTIMETRICOS
ELEVACION : DISTANCIA VERTICAL
ENTRE QNH Y QFE.
ALTURA : DISTANCIA VERTICAL ENTRE
AERONAVE Y LA ESTACION – TERRENO.
ALTITUD : DISTANCIA VERTICAL ENTRE
AERONAVE Y QNH.
NIVEL DE VUELO : DISTANCIA VERTICAL
ENTRE AERONAVE E ISOBARA
STANDARD 29.92.
CARTOGRAFIA Y TRACEO DE
COORDENADAS
FENOMENOS GENERADOS
MAGNETISMO TERRESTRE
VARIACION : DIFERENCIA ANGULAR ENTRE EL
NORTE MAGNETICO TN Y EL NORTE
MAGNETICO MN.
DESVIACION : DIFERENCIA ANGULAR ENTRE EL
NORTE MAGNETICO MN Y EL NORTE DE
BRUJULA CN.
CARTOGRAFIA Y TRACEO DE
COORDENADAS
LA VARIACION EN CARTAS
LINEAS ISOGONICAS : LINEAS CURVAS QUE
UNEN PUNTOS DE IGUAL VARIACION.
LINEAS AGONICAS : LINEAS CURVAS QUE UNEN
PUNTOS DE VARIACION CERO.
RUMBOS
TRUE HEADING (TH) : ANGULO MEDIDO DESDE EL NORTE
VERDADERO A LA DERECHA HACIA EL EXTREMO DELANTERO DEL
EJE LONGITUDINAL DEL AVION.
TH = MH +VAR E
TH = MH – VAR W
MAGNETIC HEADING (MH) : ANGULO MEDIDO DESDE EL NORTE
MAGNETICO A LA DERECHA HACIA EL EXTREMO DELANTERO DEL
EJE LONGITUDINAL DEL AVION.
MH = TC + VAR W
MH = TC - VAR E
COMPASS HEADING (CH) : ANGULO MEDIDO DESDE EL NORTE
DE BRUJULA A LA DERECHA HACIA EL EXTREMO DELANTERO
DEL EJE LONGITUDINAL DEL AVION
