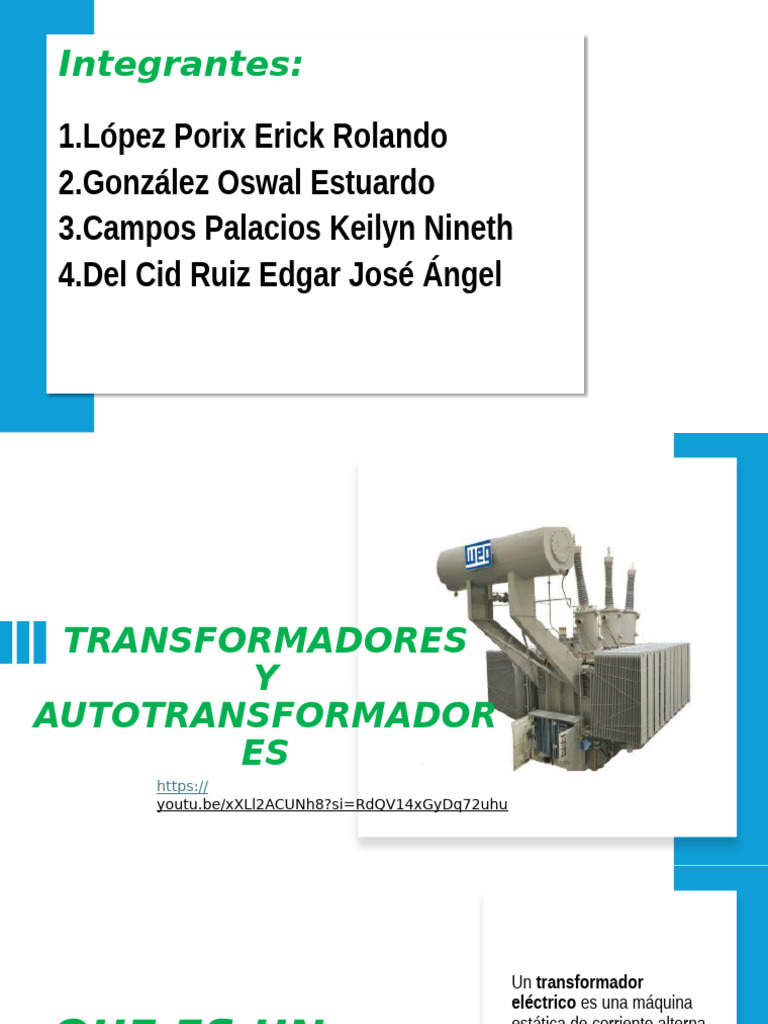

Integrantes:
1.López Porix Erick Rolando
[Link]ález Oswal Estuardo
[Link] Palacios Keilyn Nineth
[Link] Cid Ruiz Edgar José Ángel
TRANSFORMADORES
Y
AUTOTRANSFORMADOR
ES
https://
[Link]/xXLl2ACUNh8?si=RdQV14xGyDq72uhu
Un transformador
eléctrico es una máquina
QUE ES UN
estática de corriente alterna
que permite variar alguna
función de la corriente
TRANSFORMAD como el voltaje o la
intensidad, manteniendo la
OR frecuencia y la potencia, en
el caso de un transformador
ideal.
Erick
FUNCIONAMIENTO
DE UN
TRANSFORMADOR
Los transformadores se basan en la inducción electromagnética. Al
aplicar una fuerza electromotriz en el devanado primario, es decir
una tensión, se origina un flujo magnético en el núcleo de hierro.
Este flujo viajará desde el devanado primario hasta el secundario.
Con su movimiento originará una fuerza electromagnética en el
devanado secundario.
Según la Ley de Lenz, la corriente debe ser alterna para que se
produzca esta variación de flujo. El transformador no puede
utilizarse con corriente continua.
Tipos de
Transformadores
Eléctricos
Aunque basados en los
mismos principios
básicos, se diferencian
varios tipos de
transformadores que se
clasifican en dos grandes
grupos: transformadores
de potencia y de medida.
Transformado
res de
Los transformadores
potencia
eléctricos de potencia
sirven para variar los
valores de tensión de un
circuito de corriente
alterna, manteniendo su
potencia. Su
funcionamiento se basa en
el fenómeno de la
inducción
electromagnética
Transformadores de
potencia
(Transformadores eléctricos elevadores.)
Tienen la capacidad de
aumentar el voltaje de
salida en relación al
voltaje de entrada. En
estos transformadores
el número de espiras
del devanado
secundario es mayor a
las del devanado
primario
Oswal
Transformadores de
potencia
(Transformadores eléctricos reductores.)
Los transformadores eléctricos
reductores tienen la capacidad
de disminuir el voltaje de salida
en relación al voltaje de entrada.
En estos transformadores el
número de espiras del devanado
primario es mayor al secundario.
Cualquier transformador
elevador puede actuar como
reductor, si lo conectamos al
revés, del mismo modo que un
transformador reductor puede
convertirse en elevador.
Transformadores de
potencia
(Autotransformadores)
Se utilizan cuando es necesario cambiar el valor de un voltaje, pero
en cantidades muy pequeñas. La solución consiste en montar las
bobinas de manera sumatoria. La tensión, en este caso, no se
introduciría en el devanado primario para salir por el secundario,
sino que entra por un punto intermedio de la única bobina existente.
Transformadores eléctricos de
medida
Sirven para variar los
valores de grandes tensiones
o intensidades para poderlas
medir sin peligro.
Transformadores eléctricos de
medida
(Transformadores eléctricos de intensidad)
Toma una muestra de la corriente
de la línea a través del devanado
primario y lo reduce hasta un
nivel seguro para medirlo. Su
devanado secundario está
enrollado alrededor de un anillo
de material ferromagnético y su
primario está formado por un
único conductor, que pasa por
dentro del anillo.
El anillo recoge una pequeña
muestra del flujo magnético de la
línea primaria, que induce una
tensión y hace circular una
Transformadores eléctricos de medida
(Transformador eléctrico potencial)
Se trata de una máquina con
un devanado primario de alta
tensión y uno secundario de
baja tensión. Su única misión
es facilitar una muestra del
primero que pueda ser medida
por los diferentes aparatos.
Keilyn
AUTOTRANSFORMADORES
¿Qué es un
autotransformador
Un autotransformador es
un transformador especial, ya que
tiene un único devanado que actúa a la
vez de primario y de secundario. Puede
ser concebido como un transformador
con un solo bobinado con sus dos
bornes accesibles y con un tercer
borne accesible que conecta a una toma
intermedia del bobinado y el cuarto
borne común a alguno de los dos
primeros. En otras palabras serían dos
bobinados conectados de tal manera que
tienen dos de sus cuatro bornes
accesibles conectados en común. Esto
se puede ver en la imagen izquierda.
¿Cómo funciona un
autotransformador
? La relación de transformación de
un autotransformador es la relación
entre el número de vueltas del
devanado completo (serie + común)
y el número de vueltas del
devanado común. Por ejemplo, con
una toma en la mitad del devanado
se puede obtener una tensión de
salida (en el devanado «común»)
igual a la mitad del de la fuente (o
viceversa). Dependiendo de la
aplicación, la porción del devanado
que se utiliza solo para el circuito
de alta tensión se puede fabricar
con alambre de menor calibre
(puesto que requiere menos
corriente) que la porción del
devanado común a ambos circuitos.
¿para que se usan los
autotransformadores?
Los autotransformadores se utilizan para
interconectar circuitos que funcionan a
tensiones diferentes, pero en una relación
cercana a 2:1 (por ejemplo, 400 kV / 230 kV o
138 kV / 66 kV). En la industria, se utilizan para
conectar máquina fabricada para tensiones
nominales diferentes a la de la fuente de
alimentación (por ejemplo, motores de 480 V
conectados a una alimentación de 600 V). Se
utilizan también para conectar aparatos,
electrodomésticos y cargas menores.
El voltaje de salida de este
Tipos de autotransformadores
(Transformador Elevador)
autotransformador excede
el voltaje de entrada. Al
contrario que su corriente,
que la de entrada supera a
la de salida.
Para desempeñar su
función elevadora, la
corriente alterna (CA) han
de estar conectadas a los
puntos C y B, mientras
que la carga queda
conectada a los terminales
A y B, tal y como se
muestra en la imagen.
Angel
Tipos de autotransformadores
(Transformador reductor)
En un autotransformador reductor el
voltaje de salida es menor que el
voltaje de entrada, y la corriente de
salida es mayor que la corriente de
entrada.
Para poder desempeñar una función
reductora, las conexiones son
inversas respecto a la configuración
de un autotransformador elevador. El
suministro de corriente se conecta a
los terminales fijos A y B del
autotransformador, mientras que la
carga queda conectada entre los
terminales C y B.
Ventajas de los autotransformadores
Mejor precio: es más barato comprar un solo autotransformador
que su equivalente en transformadores al uso, es decir, dos
transformadores bobinados.
Menor tamaño: el autotransformador ocupa la mitad de espacio que
la combinación de dos transformadores bobinados.
Mejor regulación: en cuestiones de eficiencia, el autotransformador
pierde mucha menos potencia y resistencia.
Más potencia: debido a una menor caída de tensión e intensidad de
vacío, el autotransformador ofrece mayor potencia que los
transformadores de dos devanados.
Facilidad de instalación: son más fáciles de construir y fabricar, ya
que su diseño reducido requiere menos cantidad de cobre.
El principal inconveniente es
que no existe aislamiento entre
los circuitos primario y
Desventajas de los secundario de cada fase. En un
transformador normal los dos
autotransformadores devanados de una fase están
aislados entre sí, tienen
separación galvánica, están
ligados a través de un campo
magnético, pero
eléctricamente están
separados.
https://
[Link]/watch?v=QN_p-vKYf9M
