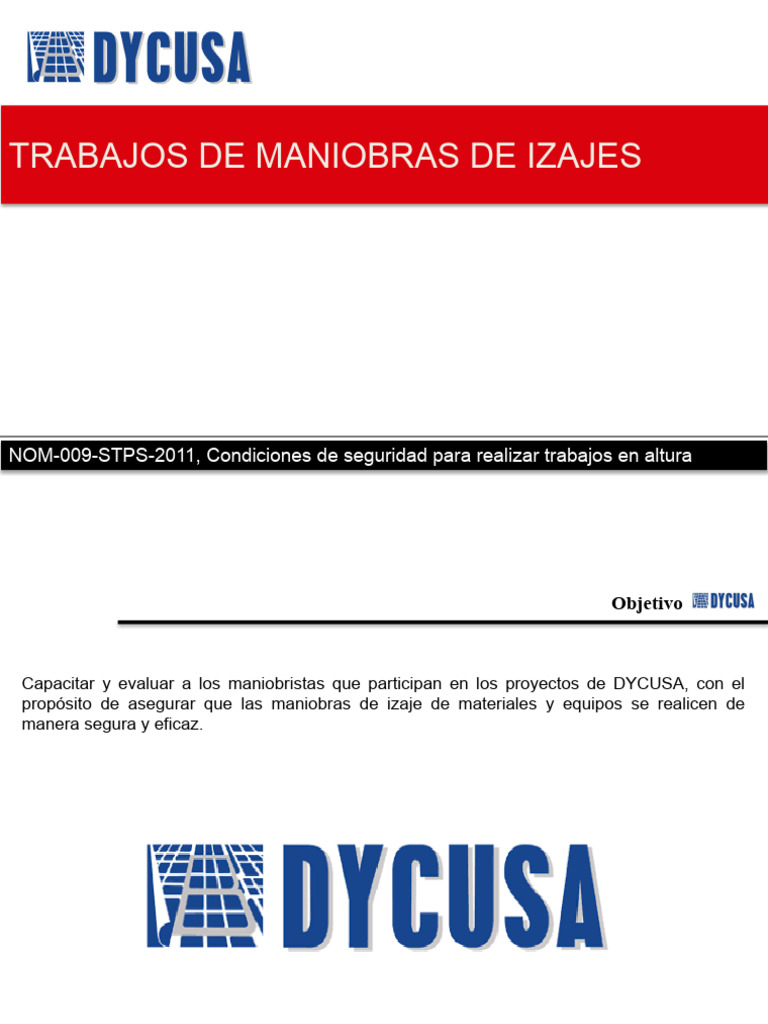

TRABAJOS DE MANIOBRAS DE IZAJES
NOM-009-STPS-2011, Condiciones de seguridad para realizar trabajos en altura
Objetivo
Capacitar y evaluar a los maniobristas que participan en los proyectos de DYCUSA, con el
propósito de asegurar que las maniobras de izaje de materiales y equipos se realicen de
manera segura y eficaz.
ÍNDICE
1. Aspectos básicos de seguridad en maniobras de izaje.
- Izaje seguro
- Tipos de accidentes con grúas
- Accidentes con grúas: víctimas
- Reglas básicas de seguridad
2. Identificación y selección de accesorios y equipos de izaje.
- Montajes para los extremos de los cables
- Eslingas
- Tipos de grúas
3. Inspección de accesorios y equipos de izaje.
- Cable
- Eslingas de tejido sintético
- Ganchos, grilletes y enchufes
4. Ejecución de las señales manuales para maniobras con grúas.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas.
6. Tablas de capacidades de los equipos de izajes.
7. Movimiento e izaje de materiales y equipos.
8. Resumen
Introducción
Estadísticas a nivel mundial estiman que aproximadamente el 30% de los accidentes laborales
involucran equipos de izaje; de estos, el 52% cobran víctimas fatales y los costos por
reparación, reemplazo, tiempo perdido y compensaciones legales han sacado a muchas
empresas del mercado. Esto convierte a las grúas en uno de los principales equipos con alto
nivel de riesgo en ambientes laborales.
Entre las principales causas de accidentes con grúas están: Cargas inestables, comunicación
deficiente entre quienes participan en las maniobras, falta de entrenamiento de maniobristas y
operadores, mantenimiento e inspecciones inadecuadas de los equipos de izaje y contacto con
cables eléctricos.
Los tipos de accidentes más serios con grúas son: contacto con cables eléctricos, vuelcos de
los equipos de izaje, caídas de cargas y fallas mecánicas.
La planeación de las maniobras y la capacitación del personal reducen
significativamente la posibilidad de accidentes.
Aspectos básicos de seguridad en maniobras de izaje
Izaje seguro
Es el movimiento de objetos tales como maquinaria y equipo utilizando cuerdas, eslingas, cables, rollers,
montacargas y grúas. Para un izaje seguro, las herramientas y equipo de izaje deben estar en buenas
condiciones y con la resistencia necesaria para manejar la carga a levantar.
En cuanto más grande sea el tamaño y el peso del objeto, mayores son las posibilidades de lesiones y
destrucción. Estimar el peso del objeto y seleccionar el izaje adecuado son los aspectos más importantes
para un izaje seguro. Un estimado es un cálculo, no una adivinanza.
Aspectos básicos de seguridad en maniobras de izaje
Tipos de accidentes con grúas
I. Contacto con cables eléctricos
II. Vuelcos
III. Caídas
IV. Fallas mecánicas
V. Inestabilidad
- Carga sin asegurar
- Capacidad de carga excedida, o
- Suelo demasiado blando o no nivelado
Aspectos básicos de seguridad en maniobras de izaje
Tipos de accidentes con grúas
VI. Falta de comunicación
- El punto de operación se encuentra a una distancia
excesiva del operador o este no puede verlo bien
VII. Falta de entrenamiento
VIII. Mantenimiento o inspección inadecuados
Reglas básicas de seguridad.
Como en cualquier trabajo, la seguridad es lo primero a considerar para el izaje y movimiento de cualquier objeto.
Cuando ejecute operaciones de izaje, siga estas reglas básicas de seguridad:
Asegúrese que usted y el operador del equipo estén de acuerdo en las señales a usar, antes de intentar mover
un objeto.
Inspeccione completamente todo el equipo de izaje antes de usarlo, elimine el equipo dañado en partes
pequeñas inutilizables.
Siempre utilice guantes protectores cuando maneje las cuerdas.
Nunca ate un nudo en un cable.
Utilice solamente equipo de izaje aprobado. Nunca soldé los anillos o partes de levantamiento formados por:
varas u otros materiales.
Sea cuidadoso al determinar el centro de gravedad de un objeto antes de levantarlo.
Siempre haga un levantamiento de prueba de una o dos pulgadas de altura para asegurarse que la carga está
balanceada.
Nunca exceda la capacidad del equipo de izaje.
Cuando utilice cadenas u otro accesorio de izaje, asegúrese que la estructura soportará la carga del objeto.
Inspeccione el izaje regularmente durante períodos de trabajo extendidos.
Nunca se pare o ponga algún objeto bajo la carga suspendida.
Reglas básicas de seguridad.
Siga las instrucciones del fabricante cuidadosamente cuando arme cables u otro equipo de izaje.
Nunca utilice el equipo de izaje para otro propósito que el de izar.
Siempre seleccione equipo que se acople al objeto a levantar.
Los operadores de equipo de izaje deben estar capacitados para determinar pesos, distancias y seleccionar y
usar apropiadamente polipastos de izaje.
Los miembros de la cuadrilla deben entender sus responsabilidades específicas en lo que a seguridad se refiere,
y reportar cualquier condición o práctica insegura al personal responsable.
El personal que trabaja alrededor de una grúa móvil debe obedecer las señales de advertencia y cuidar su
seguridad y la de los demás.
Los trabajadores encargados de preparar las máquinas o del manejo de cargas, deben estar apropiadamente
capacitados y conscientes de la erección apropiada de la máquina y de los procedimientos de izaje.
Cuidarse de los peligros durante las operaciones y alertar al operador y al hombre de las señales de cualquier
daño, tales como: líneas de corriente eléctrica, presencia de personas, otro equipo o terreno inestable.
El operador debe estar capacitado, ser competente, estar sano físicamente, estar alerta, libre de la influencia de
alcohol, drogas o medicamentos, y si se requiere tener licencia para operar grúas móviles, tener buena visión,
coordinación, juicio y habilidad mental. A los operadores que no posean todas estas cualidades no se les debe
permitir operar el equipo.
Los hombres de las señales deben tener buena visión y juicio de sonidos. Deben conocer las señales estándar,
así como emitirlas claramente. Deben tener también suficiente experiencia para reconocer peligros y advertir al
operador para evitarlos.
2. Identificación y selección de accesorios y equipos de izaje.
El equipo de izaje existe en muchas formas, los hay para objetos con formas especiales, pero algunos
tipos pueden usarse en diferentes formas. El equipo cubierto en esta sección incluye lo siguiente:
Cuerda Cableada: es una cuerda hecha por alambres, estrobos y un corazón central. Los cables de la
cuerda están envueltos en estrobos, y los estrobos envuelven el centro. La figura muestra la conformación
de la cuerda cableada.
ESTROBO
CORAZON
CABLE
HEBRA
CABLE
CENTRAL
2. Identificación y selección de accesorios y equipos de izaje.
El cable no es flexible y usted nunca debe hacer nudos en el cable. Por estas razones los cables deben
tener montajes que pueden anexarse a la carga. Las siguientes secciones identifican los montajes básicos
en cables.
Ojales.
Dedales.
Grilletes.
Enchufes.
Enchufes con cuñas.
Clips.
2. Identificación y selección de accesorios y equipos de izaje.
Ojales
Un ojal al final de un cable es el tipo más común de montaje. Para formar
un ojal el cable se dobla y su cabo es unido al cable. Entonces una
manga metálica se coloca alrededor de la unión para amarrar el doblez.
Dedales
Un dedal es una parte común de los montajes. El dedal es un anillo
acanalado que se ubica dentro del doblez de un cable para protegerlo de
un posible sobre doblamiento o rasgadura.
2. Identificación y selección de accesorios y equipos de izaje.
Grilletes
El grillete o perro, es un montaje con forma de U con un seguro
removible. Algunos de estos seguros son deslizables pero la
mayoría tienen un tornillo para sujetarlo. El seguro puede
removerse del grillete, y el grillete se puede deslizarse a través del
final del cable y atar al objeto a izar. Entonces el seguro se inserta
para completar el montaje.
Enchufes
Los enchufes son montajes terminales de cable, que están
permanentemente atados al final del cable. Proporcionan una
manera fácil de atar otros equipos. Los enchufes también se
pueden abrir o cerrar.
2. Identificación y selección de accesorios y equipos de izaje.
Enchufes con cuña
Este tipo de enchufes son similares a los anteriores. Para atar este
enchufe al final del cable, el cable es doblado e insertado en el
enchufe, entonces la cuña se inserta para sujetar el cable. El cable
se debe insertar a través de la cuña o no colgara bajo el centro del
cable. Para anexar un gancho al enchufe, se debe quitar el seguro
para después meter el gancho y finalmente poner el seguro.
Clips para cable
Los clips para cable están hechos de acero forjado y se usan para
asegurar el cable después de haber sido doblado. Los clips vienen
en varios tamaños para ajustarse a los diferentes diámetros de los
cables. Se debe tener especial cuidado cuando se instalen los
clips, ya que esto afecta la capacidad de la cuerda.
2. Identificación y selección de accesorios y equipos de izaje.
Eslingas
La eslinga es un dispositivo que ata la carga al gancho de la grúa. Se debe tomar especial cuidado cuando
se seleccione una eslinga para asegurar que su capacidad sea adecuada para manejar la carga. El
tamaño el tipo y la capacidad de carga de la eslinga está determinada por el fabricante y está indicada en
una placa de metal adherida a la eslinga.
Nunca debe usar una eslinga sin saber su capacidad. Si la placa de identificación ha sido removida o
perdida, usted puede determinar su capacidad a través de una tabla de capacidades.
El margen de seguridad se descubre cuando la eslinga es probada, por eso
usted no tiene que descubrir el margen de seguridad cuando seleccione una
eslinga. Por lo tanto, una eslinga de 50,000 libras, levantará 50,000 libras.
2. Identificación y selección de accesorios y equipos de izaje.
Eslingas
La eslinga debe almacenarse apropiadamente para prevenir daños. Deben almacenarse en racks para
eslingas, con las del mismo tamaño. También pueden almacenarse en cajas o arcas pero deben ser
enrolladas y atadas.
A continuación se muestra una lista de los tipos de eslingas:
Eslinga de detención.
Eslinga con gargantilla corrediza.
Eslinga con canasta corrediza.
2. Identificación y selección de accesorios y equipos de izaje.
Eslingas de tejido sintético
Las eslingas de tejido sintético comúnmente están hechas de nylon o dacron. Son más suaves que
cualquier otra eslinga flexible. Las eslingas de tejidos sintéticos se usan por lo general para manejar cargas
que pueden dañarse fácilmente.
Estas eslingas deben almacenarse en un lugar fresco y oscuro,
ya que su exposición prolongada a la luz solar puede dañar el
material.
El tipo, el número de almacén, el tipo de tejido, el ancho, largo
y capacidad de la eslinga están registrados en una etiqueta
adherida a cada eslinga.
En una eslinga de tejido sintético, los tejido internos cargan la mayor parte del peso de la carga. Los tejidos
coloreados se encuentran ubicado en esta capa interna. Si la capa protectora exterior del tejido es
removida o dañada, estos colores estarán visibles. Esto indica cuando una eslinga debe ser remplazada.
Nunca use una eslinga cuando los colores estén visibles.
PRECAUCIÓN: Nunca una dos eslingas sin utilizar un grillete. Doblar o atar las eslingas puede dañarlas.
La siguiente es una lista de las eslingas existentes:
2. Identificación y selección de accesorios y equipos de izaje.
Tipos de grúas
Las grúas son usadas para levantar y mover materiales y equipo de un lugar a otro. Algunas
grúas son móviles y otras estacionarias.
Las grúas móviles se caracterizan por el hecho de que están
diseñadas para desplazarse o viajar, sobre el lugar de trabajo
con relativa facilidad. Se montan sobre ruedas y orugas, y por lo
general no requieren una cimentación especial permanente
desde donde realizar el izaje. La movilidad de la grúa permite
una cantidad mínima de tiempo para moverse, instalarse y
retirarse.
Una vez en el lugar de trabajo, las
grúas móviles pueden ser trasladadas
a donde sea necesario.
2. Identificación y selección de accesorios y equipos de izaje.
El tamaño entre las grúas móviles de mayor y menor tamaño es muy diferente. Por lo
general, el tamaño es directamente proporcional a la movilidad. Una grúa móvil sobre
orugas de 500 toneladas puede llevar varios días para viajar al lugar del izaje y ensamblarla
en sitio. Sin embargo, una grúa sobre camión de 45 toneladas con pluma telescópica, está
lista desde que llega al sitio y puede ejecutar varios izajes en un mismo día.
45 Toneladas 250 Toneladas
500 Toneladas
2. Identificación y selección de accesorios y equipos de izaje.
Grúas hidráulicas
Las grúas móviles pueden ser clasificadas según el tipo de pluma y el tipo de transporte. Las
plumas también se clasifican en pluma estructural o pluma telescópica. Prácticamente todas
las grúas de pluma telescópica que se encuentran en uso, utilizan cilindros hidráulicos para
extender y retraer la pluma. Por lo tanto, se les conoce comúnmente como grúas hidráulicas.
2. Identificación y selección de accesorios y equipos de izaje.
Grúas hidráulicas
Los efectos del tamaño juegan un papel importante en el tiempo requerido para la
configuración de una grúa con pluma telescópica. Cuanto más grande sea la grúa, se
requerirá un mayor tiempo de ensamble y tendrá menor movilidad en sitio.
Partes de una grúa Partes de una grúa Línea de
carga
hidráulica sobre Línea de
carga
hidráulica montada
Bloque
neumáticos Bloque
sobre camión
Gancho
Gancho
Pluma
hidraúlica Pluma
hidraúlica
Cables Cilindro
para izaje Cables
hidraúlico para izaje
Cilindro
Tambores Tambores hidraúlico
de carga de carga
Cabina
Contrapeso del operador Cabina
Contrapeso del operador
Estabilizadores Cabina
Estabilizadores frontales del conductor
traseros Estabilizadores
posteriores
Estabilizadores
CL Rotación
CL Rotación frontales
3. Inspección de accesorios y equipos de izaje.
El equipo de izaje debe ser inspeccionado apropiadamente antes de usarse, y en intervalos
regulares en uso prolongado, para asegurar la operación adecuada y la seguridad. La
seguridad es la principal consideración cuando se revise el equipo de izaje. Izar con equipo
dañado puede presentar una situación peligrosa. Debe revisar su equipo de izaje con
regularidad para asegurarse que está en condiciones seguras de trabajo. Estas secciones
explican los procedimientos de inspección para el siguiente equipo.
Cables.
Eslingas de tejido sintético.
Ganchos, grilletes, enchufes.
Equipo a izar.
3. Inspección de accesorios y equipos de izaje.
Los cables se utilizan en dispositivos de izaje, tales como grúas, montacargas, y para hacer eslingas. Los
cables son fuertes y versátiles cuando están en buenas condiciones. La fuerza y flexibilidad del cable
puede ser modificada si se rasga o se daña. El daño más común que les ocurre a los cables es la ruptura
de alambres. Cuando se inspeccionen los cables, busque los siguientes defectos:
ADVERTENCIA ¡Siempre utilice guantes cuando inspeccione o maneje un cable nuevo o usado nuevo
para prevenir posibles lesiones en las manos!
Alambres rotos: si existen seis alambres rotos en la capa del
cable o tres alambres rotos en un estrobo, el cable debe ser
rechazado.
Corrosión: si existe evidencia de deterioro por corrosión, la
cuerda debe ser rechazada.
Torcedura o aplastamiento: Si el cable ha sido torcido, se debe
rechazar.
Desenredado: Si existe partes desenredadas, se debe rechazar.
Evidencia de daños por calor: El cable debe ser rechazado.
Daños en el centro: Se debe rechazar la cuerda.
Estrobo o alambres sueltos en los montajes: La cuerda debe
se rechazada.
Más de un alambre roto en las cercanías de los montajes: El
cable debe ser rechazado
3. Inspección de accesorios y equipos de izaje.
Eslingas de tejido sintético
Las eslingas de tejido sintético deben inspeccionarse antes de usarse y en intervalos regulares durante
periodos largos de trabajo. La regularidad de la inspección depende del trabajo que está siendo realizado y
del abuso al que se esté sometiendo el equipo. Cuando inspeccione las eslingas sintéticas, busque los
siguientes defectos:
Alambres rotos: si existen seis alambres rotos en la capa del cable o tres
alambres rotos en un estrobo, el cable debe ser rechazado.
Muestras de los tejidos internos coloreados: La muestra del tejido
interno de color indica daños de uso o sobretensión. La eslinga debe ser
rechazada.
Fibras rotas: Las fibras rotas se pueden ver y sentir con la mano que
indican daños por sobre tensión o abuso. La eslinga debe ser rechazada.
Cortaduras o rasgaduras: La eslinga debe ser rechazada.
Daños o desgaste de los montajes: La eslinga debe ser rechazada.
Suciedad excesiva: Todas las eslingas se ensucian por el uso, de
cualquier manera inspeccione la suciedad y la arena incrustrada en las
fibras. Si la suciedad puede causar daños o residuos internos, la eslinga
debe rechazarse.
Evidencia de daños por calor o químicos: Si la eslinga ha estado
expuesta a calor excesivo, ácido, u otros químicos, debe ser rechazada.
3. Inspección de accesorios y equipos de izaje.
Ganchos, grilletes y enchufes
Los ganchos, grilletes, y enchufes deben ser inspeccionados cada vez que se vayan a utilizar. Estos
artículos pueden dañarse fácilmente durante su uso. Cuando se inspeccionen los ganchos, grilletes y
enchufes, busque los siguientes defectos:
Seguros de los grilletes rotos o doblados: si el seguro se dobla o
rompe, el grillete debe ser rechazado.
Desfiguración: si el montaje se dobla, o daña, debe ser rechazado.
Pasador del seguro roto o inexistente: la falta o ruptura del pasador
debe remplazarse.
Seguros de los grilletes suelto u holgados: los seguros deben
revisarse frecuentemente para asegurarse de que en realidad aprieten, y
aseguren.
Pestillo de seguridad del gancho faltante o dañado: el pestillo de
seguridad del gancho faltante o dañado debe remplazarse. Nunca use
un gancho sin el pestillo.
Grietas en el gancho: el gancho debe ser rechazado. Nunca use un
gancho con grietas en el metal.
Gancho doblado: un gancho doblado o dañado debe ser rechazado.
3. Inspección de accesorios y equipos de izaje.
Inspección del equipo de izaje
El equipo de izaje debe ser inspeccionado por lo menos una vez al año por una persona
competente y se deberá guardar y mantenerse una bitácora por cada grúa, a lo largo de la
vida útil de la misma en cada sitio de trabajo, que sea rastreable por su número de serie.
Los puntos de inspección incluyen:
Presión del aire correcta.
Las llantas deben estar infladas
apropiadamente.
Llevar a cabo inspecciones regulares de las
llantas para verificar daños o desgaste
excesivo
Espacio libre para el giro de la parte posterior
de la grúa.
Desgaste de cables.
Daño físico sufrido por la grúa.
Piezas o partes, tuercas, tornillos sueltos o
ausentes. Grúa sin inspección volcada
Escape de fluidos.
4. Ejecución de las señales manuales para maniobras con grúas.
Las grúas son ruidosas y generalmente operadas en áreas de construcción ruidosas. Existen
ocasiones cuando el operador de la grúa no puede ver la carga o el área donde la va a
colocar.
Por estas razones, existen señales que son usadas
especialmente para dirigir al operador de la grúa. Para
dirigir segura y apropiadamente al operador de grúa, se
deben aprender algunas señales básicas. Usted debe ser
capaz de usar estas señales sin errores. Los radios son
usados en ocasiones para dar instrucciones al operador
cuando el maniobrista no puede ser visto fácilmente por
el operador. Aunque existen señales estándar, el
maniobrista puede ponerse de acuerdo con el operador
para usar otras señales antes de intentar levantar la
carga.
4. Ejecución de las señales manuales para maniobras con grúas.
Levantar la carga
La señal para levantar la carga le dice al operador que cargue la carga, usando
únicamente el gancho y el cable. La pluma no debe moverse. Para reproducir
esta señal, apunte con su dedo índice hacia arriba haciendo movimientos
circulares.
Levantar la carga despacio
Esta señal le indica al operador que levante la carga despacio, utilizando
únicamente el gancho y el cable. Para reproducir esta señal, haga la señal de
levantar la carga mientras que mantiene su otra mano extendida sobre la primera.
Bajar carga
Esta señal indica al operador bajar la carga utilizando únicamente el gancho y el
cable. La pluma no debe moverse. Para reproducir esta señal, apunte con su
dedo índice hacia abajo (al suelo) y realice movimientos circulares.
4. Ejecución de las señales manuales para maniobras con grúas.
Bajar carga despacio
La señal de bajar carga despacio, le indica al operador que tiene que bajar la
carga despacio, utilizando sólo el gancho y el cable. Para reproducir esta señal
haga, la señal de bajar carga mientras mantiene su otra mano extendida bajo su
otra mano con la palma hacia arriba.
Levantar pluma
Esta señal indica al operador levantar la pluma.
ADVERTENCIA: Antes de dar las señales, asegúrese que no hay obstrucciones,
tales como cables eléctricos, o elementos de construcción con los que puede
chocar la pluma cuando se levante.
Para reproducir esta señal, cierre su puño y apunte con el pulgar hacia arriba (al
cielo).
Levantar pluma despacio
La señal de levantar pluma despacio indica al operador que tiene que levantar la
pluma despacio. Para reproducir esta señal, haga la señal de levantar pluma
mientras sostiene la otra mano extendida bajo la señal.
4. Ejecución de las señales manuales para maniobras con grúas.
Bajar pluma
Esta señal indica al operador bajar la pluma. Para reproducir esta señal
cierre su puño y señale con el pulgar hacia abajo (al suelo).
Bajar la pluma despacio
Esta señal indica al operador bajar la pluma despacio. Para producir esta
señal, haga la señal de bajar pluma y mantenga la otra mano extendida bajo
la señal.
Levantar la pluma, y bajar la carga
Algunas veces las señales de carga y pluma se deben dar juntas. Esta
señal indica al operador levantar la pluma y bajar la carga simultáneamente.
Para reproducir esta señal haga la señal de levantar la pluma con una mano
y con la otra la de bajar la carga.
4. Ejecución de las señales manuales para maniobras con grúas.
Bajar pluma y levantar carga
Estas señales indican al operador bajar la pluma y levantar la carga
simultáneamente. Para reproducir esta señal haga la señal de bajar pluma
con una mano y de levantar carga con la otra.
Levantar pluma y sostener la carga
Esta señal indica al operador levantar la pluma sin levantar o bajar la carga
con el gancho y el cable. Para reproducir esta señal, realice la señal de
levantar pluma con una mano y con la mantenga el puño cerrado y fijo.
Balancear la carga
Esta señal indica al operador balancear la pluma y cargar a la derecha o
izquierda. Para reproducir esta señal extienda su brazo y apunte en la
dirección en la que usted desee balancear la carga.
4. Ejecución de las señales manuales para maniobras con grúas.
Mover grúa
Esta señal indica al operador mover toda la grúa a otra posición. Para
reproducir esta señal sostenga la mano abierta al nivel de la cabeza y de un
paso en la dirección hacia la que desee ver la grúa.
ADVERTENCIA Asegúrese que no hay personas u obstrucciones en la ruta de
la grúa.
Detenerse
Esta señal indica al operador detener la operación que se está ejecutando.
Para reproducir esta señal extienda ambos brazos a sus costados.
“Amarrar” todo
Esta señal le indica al operador abortar toda operación y detener todo en su
estado actual.
4. Ejecución de las señales manuales para maniobras con grúas.
Extender pluma
Las grúas con plumas telescópicas requieren señales adicionales para extender o
contraer la pluma. Las señales de extender la pluma indica al operador extender la
pluma o sacarla. Para reproducir esta señal, sostenga ambas manos enfrente de
usted con los puños cerrados y los pulgares señalando hacia afuera.
Contraer la pluma
Esta señal indica al operador contraer la pluma. Para reproducir esta señal
mantenga ambas manos frente a usted con los puños cerrados y sus pulgares,
señalando hacia adentro (uno frente al otro).
Extender pluma (señal a una mano)
En ocasiones los maniobristas deben dar la señal con una sola mano porque la
otra llega a estar ocupada. En este caso, la señal de extender la pluma debe darse
con una sola mano. Para reproducir esta señal mantenga una mano con el puño
cerrado contra su pecho y su pulgar señalando hacia arriba (al cielo).
4. Ejecución de las señales manuales para maniobras con grúas.
Contraer Pluma (señal a una mano)
Para reproducir esta señal, mantenga su mano con el puño cerrado contra su pecho
y su dedo pulgar apuntando hacia afuera de su cuerpo.
Uso del gancho principal
Para reproducir esta señal cierre un puño y toque la punta de su cabeza con el
puño.
Use la línea de Chicote
Para producir esta señal, cierre su puño y doble el codo a un ángulo de 90 grados.
Abra la palma de su otra mano y toque su codo doblado.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Antes de izar un objeto usted debe saber el tipo de izaje y equipo requerido. Para hacer estas
determinaciones usted debe ser capaz de ejecutar las siguientes actividades para los objetos
a ser movidos:
Estimar el tamaño.
Estimar el peso.
Encontrar el centro de gravedad.
Estimar el tamaño
Estimar el tamaño de un objeto incluye conocer la longitud, ancho y peso del objeto. La
manera más segura para determinar el tamaño de un objeto es medirlo usando una regla, o
una cinta métrica. Algunas veces esto no podrá ser posible ya que el objeto puede ser muy
grande o difícil de medir. En estos casos usted debe ser capaz de estimar el tamaño del
objeto.
Para estimar el tamaño de un objeto, compare el objeto con alguna medida de la cual tenga
conocimiento.
Es útil aprender las medidas de diferentes partes de su cuerpo para compararlas. La mayoría
de la gente tiene una distancia de 6 pies (1.80 m) de la punta de un brazo al otro. Usted puede
usar esta medida como comparación para estimar el largo y ancho de un objeto.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Medir un objeto a través de pasos es una manera útil de estimar su largo y ancho. El paso
promedio de una persona mide alrededor de 90 centimetros. Para ayudarlo a estimar el
tamaño de los objetos usted debe saber su altura, tamaño de paso, la distancia de su cintura
al piso. Todas estas medidas pueden ser usadas para estimar tamaños. Una vez que usted da
todas estas medidas, practique para estimar medidas hasta que esté cerca de la medida real
de un objeto.
Los estimados de los tamaños deben expresarse en metros cúbicos. Los metros cúbicos se
determinan al multiplicar el largo por el ancho por la altura. Una vez que tiene la longitud,
ancho y altura estimada del objeto, usted puede estimar los metros cúbicos de cualquier
objeto de cualquier forma.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Centro de Gravedad
El Centro de Gravedad es el punto teórico en el que se concentra el peso total de un equipo o
elemento a izar.
Para realizar un levantamiento de nivel es necesario tener el gancho de la grúa directamente sobre
el centro de gravedad de la carga, y tener las eslingas con longitudes apropiadas para balancear la
carga. Algunos equipos vienen sin aditamentos para ser izados, para establecer el centro de
gravedad. En otras cargas usted debe determinar que longitud de cable usar y dónde debe ser
conectado a la carga.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Centro de Gravedad
Muchas veces el centro de gravedad es exactamente el centro del objeto. En algunos objetos
desbalanceados el centro de gravedad está fuera del centro del objeto. Las habilidades para
estimar el centro de gravedad en objetos irregulares se obtienen con la experiencia.
Una vez que ha estimado el centro de gravedad y atado el equipo de izaje, haga un levantamiento
prueba de 1 a 2 pulgadas para asegurar que está balanceado y el levantamiento es nivelado. Si la
carga no está balanceada , bájela y ajuste el equipo hasta que la carga se levante apropiadamente.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Tablas de capacidad
Los fabricantes de las grúas diseñan una tabla de capacidad para cada grúa que venden. La
mayoría de las tablas de capacidad contienen un número seriado que corresponde a cada
una de las grúas que se fabrican. Debido a ello es posible que existan algunas diferencias
entre unidades individuales, cambios en diseño harán que hayan sido añadidos o eliminados
elementos como contrapesos, refuerzos estructurales o las capacidades de operación, según
como lo determine el fabricante y no son siempre los mismos cambios para unidades o
modelos similares.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Tablas de capacidad
El operador asignado a alguna grúa que se utilice en los proyectos deberá leer y entender el
manual del operador de la grúa en la que se encuentre asignado. Éste deberá ser capaz de
leer e interpretar la tabla de capacidad aplicable, aún si la grúa cuenta con el dispositivo
indicador de momento (LMI: Load moment indicator System ).
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Las tablas de capacidad están basadas en condiciones casi perfectas, rara vez alcanzadas
en los proyectos. Por lo tanto, es extremadamente importante conocer como determinar la
capacidad correctamente, pero también reconocer los factores que pueden reducir la
capacidad de las grúas hacia un punto inferior de operación segura.
Es imposible listar todos los factores que pueden reducir la capacidad bruta de la grúa. Los
factores más comunes que en el pasado han provocado problemas con el manejo de las
cargas y que en algunos casos han llegado a provocar accidentes se enlistan a continuación:
Condición pobre de la grúa.
Utilización inadecuada de los estabilizadores (outriggers).
Condiciones de desnivelamiento.
Carga lateral.
Altas velocidades de viento.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Utilización inadecuada de estabilizadores (Outriggers)
Los valores completos de las tablas de capacidades aplican cuando todas las vigas de los
estabilizadores (outriggers) se encuentran extendidas totalmente, y todas las llantas
presentan un claro entre ellas y el suelo. A menos que estas dos condiciones se presenten, la
capacidad de la grúa que se lee en la tabla de capacidades es como rango “sobre-llantas”.
Rango “SOBRE-LLANTAS”
Valores completos “sobre-outriggers” no aplican debido a
que las llantas estan tocando suelo.
Rango “SOBRE-LLANTAS”
Valores completos “sobre-outriggers” no aplican debido a
que No Todas las vigas de los outriggers se encuentran
totalmente extendidas.
Rango “SOBRE-ESTABILIZADORES”
Valores completos de “sobre-estabilizadores” aplican
debido a: todas las vigas se encuentran totalmente
extendidas; todas las llantas presentan un claro entre el
suelo y ellas mismas.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
Entarimado
Los valores de capacidad aplican cuando las condiciones
de suelo son suficientemente firmes para soportar la grúa
y mantener el nivel durante el izaje. Si el suelo es blando o
inestable, las llantas, orugas u outriggers se asentarán o
se ladearán causando pérdida de capacidad. Se requerirá
de entarimado de uso pesado, el cual cuenta con un área
de presión para prevenir de asentamientos y distribuir la
carga uniformemente contando con una mejor resistencia
para la grúa.
Sobre suelo blando o material poroso, se requerirán
tarimas de madera o de acero para prevenir que la grúa se
hunda o se asiente.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
El levantar y mover maquinaria y equipo involucra tomar varias decisiones de acuerdo con el
objeto a ser movido, y el equipo de izaje a ser usado. Levantar y mover un objeto
seguramente es responsabilidad del maniobrista. Siga los siguientes pasos para izar y mover
materiales y equipo.
Póngase anteojos de seguridad, casco y guantes.
Determine el tamaño del objeto a ser movido.
Determine el peso del objeto a ser movido.
Determine el lugar donde se moverá el objeto y la ruta a seguir.
Revise con el operador de grúa cuándo mover objetos realmente pesados para
determinar la capacidad adecuada de la grúa.
NOTA: Cualquier cosa que esté suspendida por una flecha es considerado como carga,
esto incluye bloques de carga de la grúa, líneas de carga, y todos los polipastos de izaje.
Determinar el radio de trabajo de la grúa, y preparar la grúa en una buen ubicación para
realizar el movimiento.
ADVERTENCIA: Asegúrese que la grúa esté estacionada en una superficie adecuada,
donde se coloquen los gatos, y que el área cercana a la grúa esté cercada para prevenir
que alguien se acerque a la grúa cuando esté en operación.
Seleccione el tamaño adecuado, el tipo y la capacidad de los materiales de izaje, tales
como grilletes, cables, eslingas, montajes, etc. para realizar el izaje.
ADVERTENCIA: Asegúrese que el equipo de izaje sea el adecuado para la carga y esté
apropiadamente configurado. Usar el equipo inapropiado puede originar lesiones serias o
fatales.
5. Estimación del tamaño, el peso y el centro de gravedad de las cargas
La seguridad es el primer aspecto cuando se desarrollen maniobras de izaje. El equipo de
izaje viene de varias formas y tamaños para diferentes maniobras de izaje. Seleccionar
adecuadamente el equipo de izaje apropiado para el trabajo es esencial.
El equipo de izaje debe ser inspeccionado antes de usarse y debe hacerse regularmente
durante periodos largos de trabajo.
El operador de la grúa y el maniobrista se deben poner de acuerdo en el tipo de señales que
usarán antes de realizar las maniobras.
Usted debe saber el peso y el centro de gravedad del objeto que se va a izar antes de
realizar la maniobra, para asegurarse que no se va a sobrecargar el equipo y que el izaje se
realizará de forma segura.
¡Si antes o durante un levantamiento de cargas tiene dudas…
¡DETÉNGASE!
¡PIENSE!
¡CONSULTE!
Es mejor prevenir que remediar.
GRACIAS POR SU ATENCION
