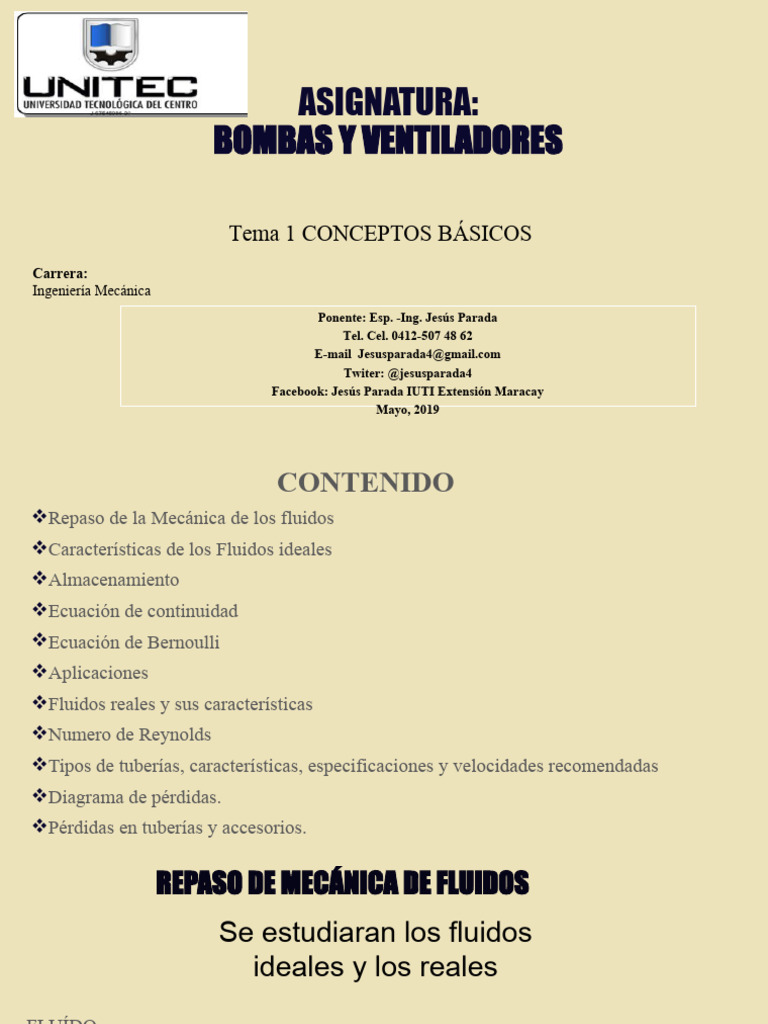

ASIGNATURA:

BOMBAS Y VENTILADORES

Tema 1 CONCEPTOS BÁSICOS

Carrera:
Ingeniería Mecánica
Ponente: Esp. -Ing. Jesús Parada
Tel. Cel. 0412-507 48 62
E-mail Jesusparada4@gmail.com
Twiter: @jesusparada4
Facebook: Jesús Parada IUTI Extensión Maracay
Mayo, 2019
 CONTENIDO
Repaso de la Mecánica de los fluidos
Características de los Fluidos ideales
Almacenamiento
Ecuación de continuidad
Ecuación de Bernoulli
Aplicaciones
Fluidos reales y sus características
Numero de Reynolds
Tipos de tuberías, características, especificaciones y velocidades recomendadas
Diagrama de pérdidas.
Pérdidas en tuberías y accesorios.
 REPASO DE MECÁNICA DE FLUIDOS
Se estudiaran los fluidos
ideales y los reales
FLUÍDO
Sustancia que no se resiste en forma permanente a la distorsión. Si se intenta cambiar
la forma de una masa de fluido, se produce un deslizamiento de unas capas de fluido
sobre otras hasta que se alcanza una nueva forma. Durante el cambio de forma,
existen esfuerzos cortantes, cuya magnitud depende de la viscosidad del fluido y de
la velocidad del deslizamiento; pero cuando se alcanza la forma final desaparecen
todos los esfuerzos cortantes. A una determinada temperatura y presión, un fluido
tiene una densidad definida.
CARACTERÍSTICAS DE LOS FLUIDOS IDEALES EN MOVIMIENTO

 Incompresible – La densidad es constante y uniforme

 Flujo Constante – La velocidad no cambia con el tiempo aunque
puede ser diferente en diferentes puntos.
 No-viscoso -– Sin fricción. Las fuerzas son conservativas.
 Irrotacional – Las partículas sólo tienen movimiento de
traslación.
 ALMACENAMIENTO
• Conjunto de recipientes de todo tipo que
contengan o puedan contener líquidos,
líquidos inflamables, combustibles y gases.

• Las tuberías no son consideras recipientes.

 IMPORTANCIA

• Proteger diferentes sustancias del calor,

la humedad, la corrosión, del acceso de
personas y brindar condiciones de
seguridad.

• Las etiquetas y rótulos deben ser

respetados durante el almacenamiento.
TIPOS DE TANQUES DE ALMACENAMIENTO
• Tanques atmosféricos: tanques elevados y tanques abiertos.

• Tanques a presión

• Estanques y almacenamiento subterráneo.

 MECÁNICA DE FLUIDOS
Los principios físicos más útiles en las aplicaciones de la
mecánica de fluidos son:
• El balance de materia, o ecuación de continuidad.
• Las ecuaciones del balance de cantidad de movimiento
• El balance de energía mecánica.
A1v1 = A2v2

Se conoce como la ecuación de continuidad.

La condición Av = constante, equivale al hecho de que la cantidad de fluido
que entra por un extremo del tubo en un intervalo de tiempo dado es igual a
la cantidad de fluido que sale del tubo en el mismo intervalo, suponiendo
que no hay fugas.
 GASTO VOLUMÉTRICO

El gasto volumétrico o caudal es el volumen de agua

que pasa a través de una sección de tubería por unidad
de tiempo. Se expresa en m^3/s, L/s, Pie^3/s
dependiendo del sistema de unidades en que se
trabaje.

Q = dV/dt = vA A = D 2.π/4
INT INT

Q: Flujo volumétrico m3/s

V: Volumen
V: Velocidad promedia del flujo en la sección transversal de estudio m/s
A: Superficie de la sección transversal m2
Ecuación de Bernoulli
A medida que un fluido se desplaza a través
de un tubo de sección transversal y
elevación variables, la presión cambia a lo
largo del tubo.
En 1738 el físico Daniel Bernoulli (1700–
1782) dedujo una expresión fundamental
que correlaciona la presión con la rapidez
del fluido y la elevación.

La ecuación de Bernoulli no es una ley

física independiente, sino una
consecuencia de la conservación de la
energía aplicada al fluido ideal.
Considérese el flujo a través de un tubo no uniforme,
en el tiempo t, como muestra la figura. La fuerza
que se ejerce sobre el extremo inferior del fluido es
P1A1, donde P1 es la presión en el extremo inferior.

El trabajo realizado sobre el extremo inferior del

fluido por el fluido que viene atrás de él es

W1 = F1X1 = P1A1X1 = P1V

Donde V es el volumen de la región inferior más oscura de la figura .

De manera análoga, el trabajo realizado sobre el fluido de la parte superior en
el tiempo t es
W2 = –P2A2X2 = –P2V
 Recuérdese que el volumen que pasa a través de A1 en el tiempo t es
igual al volumen que pasa a través de A2 en el mismo intervalo.

Por lo tanto el trabajo neto realizado por

estas fuerzas en el tiempo t es
W = P1V – P2V

Un parte de este trabajo se invierte en

cambiar la energía cinética del fluido, y
otra modifica su energía potencial
gravitatoria
Si m es la masa del fluido que pasa a través del tubo en el intervalo de tiempo
t, entonces el cambio de energía cinética del volumen de fluido es:
1 1
K  mv2  mv1
2 2

2 2
El cambio de energía potencial gravitatoria es:

U = mgy2 – mgy1

Si aplicamos que

W = K + U

A este
PVvolumen
 P V  de
1
mvfluido
2 1 tendremos
 mv 2
 mgy  mgy
1 2 2 1 2 1
2 2
1 1
P1  P2   v22   v12   gy2   gy1
2 2
1 1
P1   v1   gy1  P2   v22   gy2
2

2 2
 1
Es decir P   v 2   gy  Constante
2

La ecuación de Bernoulli establece que la suma de la presión, la energía cinética por unidad de volumen y la energía
potencial por unidad de volumen, tiene el mismo valor en todos los puntos a lo largo de una línea de corriente.

Este resultado se suele expresar de la forma: los fluidos en movimiento rápido ejercen menos presión que
los fluidos que se desplazan con lentitud.
APLICACIONES COMUNES
1. La jeringa
2. Tubería de agua
3. Bomba de bicicleta
Teorema de Torricelli

La velocidad de salida de un fluido por un orificio, es la

misma que adquiriría un cuerpo que cayese libremente,
partiendo del reposo, desde una altura h
v 2 gh
 SITUACIONES REALES DE
APLICACIÓN

Una tubería de 150 mm de diámetro conduce 0.072 m 3/s de agua. La tubería se

divide en dos ramales. Si la velocidad en la tubería de 50mm es de 12 m/s, ¿Cuál
es la velocidad en la tubería de 100 mm? Realice el esquema.

 A través de un tubo de 2 pulgadas de diámetro fluye en una centrífuga, con

velocidad de 40 cm/seg, leche integral de gravedad específica 1.035; dentro de la
centrífuga la leche es separada en crema de gravedad específica 1.01 y leche
desnatada de gravedad específica 1.04. Calcúlese las velocidades de flujo de la
leche y de la crema cuando se descargan a través de un tubo de ¾ de pulgada.
Características de los fluidos reales en
movimiento

Número de Reynolds
 FLUJO DE FLUÍDOS

FLUJO
• Es la cantidad de fluido que circula por unidad de
tiempo en un determinado sistema o elemento. Es la
relación que existe entre la masa y el volumen.
 FLUJO LAMINAR
Un flujo laminar se define como aquel en que el fluido se mueve en capas o láminas,
moviéndose suavemente unas sobre otras y existiendo sólo intercambio de moléculas entre
estas capas. Cualquier tendencia hacia la inestabilidad o turbulencia es disminuida por la
acción de las fuerzas cortantes viscosas que se oponen al movimiento de estas capas de
fluido que se encuentran juntas entre sí.

La razón por la que un flujo puede ser laminar (o turbulento) tiene que ver con lo que pasa a
partir de una pequeña alteración del flujo, una perturbación de los componentes de
velocidad.
 FLUJO TURBULENTO
• El flujo turbulento se caracteriza porque el fluido continuamente se mezcla, de forma
caótica, como consecuencia de la ruptura de un flujo ordenado de vórtices, que afectan
zonas en dirección del movimiento
• En el flujo turbulento las partículas se mueven sin seguir un orden establecido, en
trayectorias completamente erráticas.

El flujo del agua en los ríos o el

movimiento del aire cerca de la
superficie de la tierra son ejemplos
típicos de flujos turbulentos.
 GENERALIDADES DEL FLUJO TURBULENTO
CARACTERÍSTICAS
• En el flujo turbulento las partículas se mueven
en trayectorias irregulares, que no son suaves ni
fijas. El flujo es turbulento si las fuerzas
viscosas son débiles en relación con las fuerzas
inerciales.
• La turbulencia según la definición de Taylor y
von Kármán, puede producirse por el paso del
fluido sobre superficies de frontera, o por el
flujo de capas de fluido, a diferentes
velocidades que se mueven una encima de la
otra.
TIPOS
• Turbulencia de pared: generada por
efectos viscosos debida a la
existencia de paredes.
• Turbulencia libre : producida en la
ausencia de pared y generada por el
movimiento de capas de fluido a
diferentes velocidades.
 FLUJO TRANSICIONAL
Para valores de:
2100 ≤ Re ≤ 4000
La línea del fluido dentro de la tubería pierde estabilidad formando pequeñas
ondulaciones variables en el tiempo, manteniéndose sin embargo delgada.
Es el comprendido entre el flujo laminar y turbulento, realmente es el paso de
flujo laminar a flujo turbulento.
TIPOS DE FLUJO
NÚMERO DE REYNOLDS
Este número es adimensional y puede utilizarse para definir las características del flujo dentro de
una tubería.

El número de Reynolds proporciona una indicación de la pérdida de energía causada por efectos
viscosos. Cuando las fuerzas viscosas tienen un efecto dominante en la pérdida de energía, el
número de Reynolds es pequeño y el flujo se encuentra en el régimen laminar.
•Si el Número de Reynolds es 2100 o menor el flujo será laminar.
•Si el Número de Reynolds esta entre 2100 y 4000 el flujo será transitorio.
•Si el Número de Reynolds es 4000 o mayor el flujo será turbulento.
 Áreas de tuberías estándar

Área Real:

Se da en tablas por los fabricantes y se puede calcular diámetros reales de la

relación.

Se hace referencia al diámetro comercial ¾·”, ½” entre otras.

Se recomienda utilizar tablas de fabricantes para realizar cálculos reales.

 VELOCIDAD DE FLUJO EN DUCTOS Y TUBERÍAS

Los factores que afectan la elección de la velocidad son:

• Tipo de fluido
• Longitud del sistema de flujo
• El tipo de Ducto y tubería
• La caída de presión permisible
• Bombas, accesorios, válvulas que puedan conectar para manejar las velocidades
específicas
• La temperatura, la presión y el ruido
• Se debe tener en cuenta:
• Ductos y Tuberías de gran diámetro producen baja velocidad y viceversa, tubos de
pequeño diámetro altas velocidades.

Velocidades Recomendadas:
V = 3 m/s, para líquidos como agua y aceite livianos y para la salida de una bomba
V = 1 m/s, para la entrada a una bomba
 Pérdidas En Tuberías Y Accesorios
DINÁMICA DE CARGAS EN TUBERIAS
 PÉRDIDAS POR FRICCIÓN

La magnitud de la pérdida de energía (pérdidas mayores)

al interior de un conducto depende de:

• Las propiedades del fluido

• La velocidad de flujo
• Tamaño del conducto
• La rugosidad de la pared del
conducto
• La longitud del conducto
 ECUACIONES DE FACTOR DE FRICCIÓN (Ƒ)
Es la representación
gráfica en escala
doblemente logarítmica del
factor de fricción en
función del número de
Reynolds y la rugosidad
relativa de una tubería.

Método conveniente y
preciso, sin embargo poco
automático.

https://www.youtube.com/watch?v=2d3WVB8uLyQ
ECUACIONES DE FACTOR DE FRICCIÓN (Ƒ)
Flujo Flujo
Laminar turbulento

https://www.youtube.com/watch?v=GLMiTNHhfIA
 EJEMPLOS
1. Circula agua a 15°C por una tubería de acero comercial que
tiene un diámetro de 1 cm, la velocidad promedio es de 1.5
m/s. Calcule el factor de fricción.

1. A 0.2 m/s circula un aceite cuya gravedad especifica es igual

a 0.950 y su viscosidad cinemática es igual a 3.66E-05 m2/s.
La tubería por la que se transporta el aceite es de hierro
fundido y revestido, con un diámetro interior de 2 cm.
Determine el factor de fricción.
 PÉRDIDAS DE ENERGÍA hL
hL   pérdidas por accesorios   pérdidas por fricción en tuberías

cambios de dirección y Contacto del fluido con

velocidad del fluido en las paredes de las
válvulas, T, codos, aberturas tuberías y conductos que
graduales y súbitas entre otros por lo general son
rugosos

Pérdidas de energía por

accesorios Pérdidas por tuberías
PÉRDIDAS POR FRICCIÓN

Dispositivos externos, también

hacen que la energía se disipe
en forma de calor.

Las perdidas de estos

dispositivos se les llama

PÉRDIDAS MENORES
 PÉRDIDAS MENORES

Los componentes adicionales

(válvulas, codos, conexiones
en T, entre otras) contribuyen a
la pérdida global del sistema y
se denominan perdidas
menores.
 PÉRDIDAS MENORES

Donde:
K: Coeficiente de
resistencia
V: velocidad de flujo
https://www.youtube.com/watch?v=L5_XMWhNKd0
 PÉRDIDAS MENORES
Cuando un fluido pasa desde un estanque o
depósito hacia una tubería, se generan pérdidas
que dependen de la forma como se conecta la
tubería al depósito.

ENTRADA
ENTRAD
A
 PÉRDIDAS MENORES
Una pérdida de carga (la pérdida
de salida) se produce cuando un
fluido pasa desde una tubería
hacia un depósito.

SALIDA
SALIDA
 PÉRDIDAS EN CONDUCTORES DE SECCIÓN
TRANSVERSAL NO CIRCULAR.

La ecuación de Darcy para la

pérdida por fricción puede ser
utilizada para secciones
transversales no circulares si la
geometría esta representada por
el radio hidráulico en lugar del
diámetro del conducto.
EJEMPLO
https://www.youtube.com/watch?v=ba00x1gnD80
EXPANSIÓN SÚBITA
La pérdida menor se calcula por medio
de la ecuación

V1 es la velocidad antes de la
expansión.
CONTRACCIÓN SÚBITA

donde v2 es la velocidad en la tubería pequeña aguas abajo de la contracción.

El coefi­ciente de resistencia K depende de la relación de los tamaños de las dos
tuberías y de la velocidad de flujo.
Bibliografía básica para los contenidos teóricos
Serway, R., Jewett, J. (2005). Física, para ciencias e ingeniería 6ª. Ed. Mexico:
International Thomson Editores.
WHITE , F. “Mecánica de fluidos" Ed. McGraw Hill ( 2008 )
BARRERO RIPOLL, A., PÉREZ-SABORID SÁNCHEZ-PASTOR, M. ‘’Fundamentos
y aplicaciones de la Mecánica de Fluidos’’ Ed. McGraw Hill ( 2005 )

Bibliografía básica para resolución de problemas

GILES. R.V. “Mecánica de fluidos e hidráulica” Ed. McGraw Hill ( 1994 ) 532 GIL
mec.
SANCHEZ-PASTOR, M., BARRERO RIPOLL, A. “Mecánica de fluidos: problemas
resueltos” Ed. McGraw Hill ( 2005 )
Gracias...

Suscríbase
a mi canal
