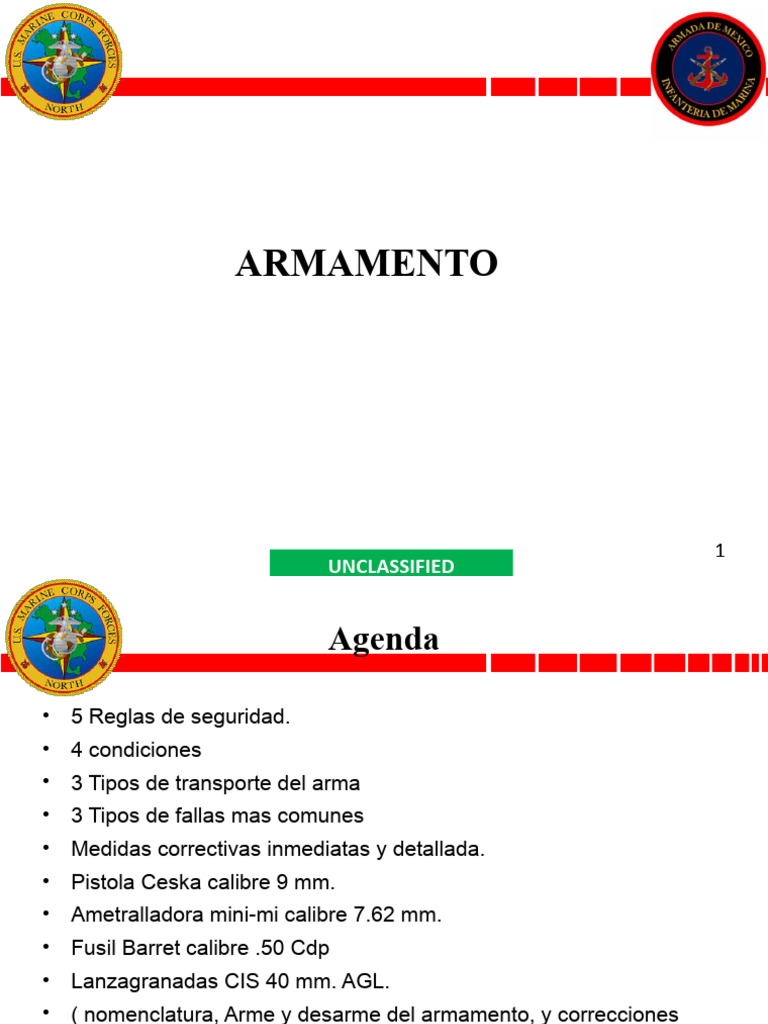

ARMAMENTO

1
UNCLASSIFIED
 Agenda

• 5 Reglas de seguridad.
• 4 condiciones
• 3 Tipos de transporte del arma
• 3 Tipos de fallas mas comunes
• Medidas correctivas inmediatas y detallada.
• Pistola Ceska calibre 9 mm.
• Ametralladora mini-mi calibre 7.62 mm.
• Fusil Barret calibre .50 Cdp
• Lanzagranadas CIS 40 mm. AGL.
• ( nomenclatura, Arme y desarme del armamento, y correcciones
inmediatas)
• Rifle Sig Sauer516
• Fusil M-16 A2
 Objetivo del aprendizaje

• Dotar al cursante con el conocimiento

básico en el arme, desarme y
funcionamiento del armamento de
apoyo básico, usado por nuestra
Infantería de Marina.

UNCLASSIFIED
 5 REGLAS DE SEGURIDAD

1. Trata toda arma como si estuviera cargada

2. No apunte a nada que no tenga la intención de
disparar
3. Mantenga el dedo recto y fuera del llamador
hasta que este listo para disparar
4. Mantenga el arma con seguro puesto hasta que
este listo para disparar
5. Verifica detrás y alrededor de su blanco
 4 CONDICIONES

1. Cargador insertado, cartucho en la recamara,

cerrojo hacia adelante, seguro puesto y ventana
de eyección cerrada
2. No aplica para el M-16
3. Cargador insertado, sin cartucho en la
recamara, cerrojo hacia adelante, seguro
puesto y ventana de eyección cerrada
4. Sin Cargador, sin cartucho en la recamara,
cerrojo hacia adelante, seguro puesto y ventana
de eyección cerrada
 3 Tipos de fallas mas comunes

1. Falla al cargar

2. Falla al tirar

3. Doble alimentacion
 Medidas correctivas inmediatas

1. Golpear

2. Cargar

3. Tirar
 Medidas correctivas detalladas

1. Falla, falla, falla.

2. Poner el seguro
3. Me bajo
4. Jalo la palanca d maniobras y pongo la
retenida.
5. Des insertó el cargador
6. Verifico visual y manualmente
7. Jalo 3 veces la palanca de maniobras
8. Inserto cargador nuevo
9. cargar
Pistola Ceska cal. 9 mm.

UNCLASSIFIED
 Descripción

La pistola de la nueva generación de CZ 75 SP-01

Shadow, de origen cheko, se desarrollo en base ala
sugerencia de los usuarios de las fuerzas armadas.
Cuenta con miras dotadas de un guion luminiscente y
un alza táctica para una puntería mas fácil.

UNCLASSIFIED
 Nomenclatura
Dimensiones:
Largo total del arma 209 mm.
Largo del cañón ( sin la rampa ) 114 mm.

Pesos.-
Arma sin cargador 1170 g.

Cañón.-
Calibre 9 mm.

Material de armazón. Acero.

Capacidad del cargador. 18 cartuchos.

Distancia entre miras. 163 mm.

 Nomenclatura

• Munición.-utilice exclusivamente una munición estándar de

fabricación y del calibre correspondiente, el uso de otro tipo
de cartuchos podría causar fallas, daños en el arma o heridas
al tirador.
 Medidas correctivas.

1. Poner el seguro.
2. Bajar a posición rodilla en tierra, con la pistola
siempre apuntando en un Angulo de 45°.
3. Quitar el cargador.
4. Jalar el carro corredera, poner la retenida.
5. Verificar visual y manualmente que no haya
cartucho o algo que obstruya la recamara.
6. Soltar la retenida y jalar el carro corredera dos
veces.
7. Efectuar un disparo en seco.
8. Insertar un cargador nuevo.
 Descripción de los componentes

1. pistolin.
2. Palanca de desarme.
3. Varilla con su resorte
4. Cañón.
5. Carro corredera.
6. Cargador.
1
5
6
3
4

2
 Desarme parcial.

1. Alinear las muescas del lado izquierdo del

carro corredera y pistolin, empujar la palanca
de desarme y extraerla.
 Desarme parcial.

2. Girar el arma apuntando al frente, jalar el

carro corredera hacia al frente y desmontamos.
 Desarme parcial.

3. Sostener el carro corredera con la mano

izquierda, extraer con la mano derecha la varilla
con su resorte.
 Desarme parcial.

4. Extraer el cañón con la mano derecha.

Ametralladora FN Minimi
Calibre 7.62 mm.

UNCLASSIFIED
 Descripción

• La minimi es un arma de origen Belga que dispara a cerrojo

abierto y solamente en modo automático, principalmente
utiliza la munición 5.56x45 mm OTAN, pero también existe
una variante para munición 7.62x51 mm OTAN, puede ser
alimentada mediante cinta o cargador.

UNCLASSIFIED
 Nomenclatura
• Características física:
• Dimensiones.-
• Longitud. = 1.044 mm.
• Culata extendida. = 914 mm
• Culata plegada. = 766 mm
• Longitud del cañón. = 465 mm.

• Pesos.-
• Arma descargada. = 6.88 kgs Acción de recarga por gas.
• Arma cargada. Cerrojo abierto.
= 10.02 kgs
Eslabón desintegrable de 100 o
200 cartuchos
• Cadencia de tiro. = 800/ min.
• Alcance efectivo. = 1,000 mts
• Velocidad máxima. = 915 mts/seg.
Munición.
 Medidas correctivas.

• Si el arma no dispara, vuelva a cargar y apriete el

disparador.
• Si el arma todavía no dispara, desabastezcas,
vuelva a cargarla y apriete el disparador.
• Si el arma persiste, consulte a un armero.
 Descripción de los componentes

1. Cajón.
2. Resorte recuperador.
3. Cerrojo.
4. Cañón.
5. Cilindro de los gases.
6. Bipode.
1

2
6
3 4 5
 Desarme parcial

1. Jalar la culata extendida y girarla hacia el lado

izquierdo.
 Desarme parcial

2. levantar la tapa de alimentación y jalar el eje

superior
 Desarme parcial

3. Empujar con los dedos pulgares el resorte

recuperador hacia adentro y hacia arriba,
extraerlo cuidadosamente.
 Desarme parcial

4. Presionar la palanca de bloqueo, bajar la

tapa de alimentación, presionar nuevamente la
palanca de bloqueo y levantar el cañón.
 Desarme parcial

5.Presionar el cilindro de gases y girar ala

derecha y hacia afuera.
6. Sacar hacia afuera el Bipode.
Fusil Barret .50 Cdp
 Descripción.

DISEÑADOS PARA DISPARAR LOS PROYECTILES

CALIBRE 12.7 X 99 MM., MUNICIONES IDÉNTICAS A LAS
QUE USA LA AMETRALLADORA BROWNING CAL. 0.50”.
ESTA ARMA ES DE LARGO ALCANCE, SEMIAUTOMÁTICA
DE REDUCIDO RETROCESO, ENFRIADA POR AIRE,
ALIMENTADA POR CARGADORES CON CAPACIDAD DE 10
CART. AUNQUE SE UTILIZA PARA BATIR BLANCOS A
DISTANCIA, ESTA ARMA TIENE OTRO PROPÓSITO
FUNDAMENTAL, QUE ES: LA DESTRUCCIÓN DE
MUNICIONES DE ARTILLERÍA Y ARTEFACTOS
EXPLOSIVOS IMPROVISADOS.
Desarme y Funcionamiento
 Nomenclatura
Tipo de arma. Fusil.
Marca. Barret. modelo m82
Calibre. 0.50” (12.7 mm.) x 99 mm.
Modelo. 82 A1.
País fab. U.S.A.
Long. total del arma. 1.450 m.
Long. del tubo cañón. 73.67 cm.
Tipo de rayado del tubo cañón. Dextrorsum.
Vida promedio del tubo cañón. 10,000 DISPS. APROX.
Peso del arma desabastecida. 13.600 Kg.
Peso del arma abastecida. 14.800 Kg.
Sistema de alimentación. por cargador.
Capacidad del cargador. 10 cartuchos.
Cadencia de tiro. tiro a tiro.
Sistema de enfriamiento. por aire.
Alcance efectivo. 2000 mts
Alcance máximo. 6,800 mts.
Munición.
 Medidas correctivas.

1. Poner seguro “ Safe “

2. Quitar el cargador.
3. Jalar la palanca de cargado y verificar visualmente
que no haya algún objeto o cartucho que obstruya
la recamara.
4. Jalar la palanca de cargado dos veces
5. Quitar seguro “Safe”
6. Efectuar un disparo en seco.
 Descripción de los componentes.

Caja superior

Gpo. Corredera del Cerrojo

Caja Inferior
Ensamble del Bipode
 Desarme parcial

1. Quitar los seguros delanteros y traseros.

 Desarme parcial

2. Jalar la palanca de cargar ala mitad y

sostener, levantar por la parte trasera.
 Desarme parcial.

3. Retirar el cerrojo con ambas manos.

Lanzagranadas
CIS 40 mm. AGL.

4
UNCLASSIFIED
 Descripción.

• El lanzagranadas automático CIS 40AGL es un

arma totalmente, automática, enfriada por aire y
operada por retroceso del cierre.
• Dispara granadas de 40 mm. Ala razón de fuego
de 350 tiros por minuto.

UNCLASSIFIED
 Nomenclatura
DIMENCIONES:
Largo total del arma 966 mm.
Largo de caja de mecanismo 533 mm.
Largo del cañón sin cubre llamas 465/350 mm.

PESOS.-
Arma vacía sin trípode 32 Kg.
Cañón de repuesto 2.6 Kg.
Trípode 22 Kg.
Peso de la granada 0.34 Kg.
CAÑON.-
Calibre 40 mm.

UNCLASSIFIED
 Nomenclatura
• Modo de operación. = cierre abierto( dinámico )
• Retroceso. = directo con encendido adelantado

• Velocidad inicial. = 241 m/ seg.

• Razón de fuego. = 350 tiros/minuto.
• Alcance máximo. = 2.200 mts.
• Munición.-
Acepta todas las granadas de 40 mm. De alta velocidad,
estándar clasificadas de EE.UU. Y las granadas de alta velocidad de CIS:
TP( de practica ) TPT ( practica con trazador ), humo de espoteo, HE ( Alto
explosivo ) y HEDP ( Alto explosivo-doble propósito.)

UNCLASSIFIED
 Granadas 40 mm (M433 HEDP)
• País de origen: EE.UU.
• Peso: 230 g
• Carga explosiva: comp-A5 45 g
• Material del cuerpo: cintillo de aluminio
• con estuche del cartucho de acero inoxidable.
• Color/marcas: verde oliva con inscripciones alfanuméricas
amarrillas y ojiva dorada.
• Espoleta: M550.
• Tiempo de retardo: impacto inmediato.
• Área de daños: daños 130m/5m muerte.
• Dimensión: longitud 103.1 mm./ diámetro de 40 mm.
 Granada de 40 mm (M781 practica)

• País de origen: EE.UU.

• Peso: 205g
• Carga explosiva: ninguna ( tinta naranja )
• Material del cuerpo: estuche de cartucho de aluminio
• con ojiva de plástico.
• Color/marcas: azul con inscripciones alfanuméricas
negras.
• Espoleta: ninguna.
• Tiempo de retardo: ninguna.
• Área de daños: daños ninguna.
• Dimensión: longitud 102.8 mm./ diámetro de 40 mm.
Munición.
Munición.
 Descripción de los componentes

• Los componentes principales del arma son:

1. Caja de los mecanismos.
2. Conjunto de la tapa de alimentación.
3. Conjunto del cierre y tapa trasera.
2
4. Mecanismo de disparo.
5. Trípode. 1

5 4

4
UNCLASSIFIED
 Medida correctiva alternativa

• Cuando intenta mover el cierre hacia atrás y no se mueve

completamente hasta atrás, debe seguir el siguiente
procedimiento.
a. Coloque el selector de fuego en posición seguro “SAFE”
b. Tire las manillas de preparar hasta encontrar resistencia. Sostenga una
de las manillas y con la otra mano, abra la tapa de alimentación hasta
que ella sea sujetada por la retenida de la tapa.
c. Continúe tirando las manillas de preparar hacia atrás, con ambas manos,
hasta que el cierre sea enganchado por la uña de escape.
d. Retire cualquier tiro no disparado o vainilla de la bandeja de alimentación.
e. Deslice los restantes tiros no disparados hacia la izquierda de la bandeja
de alimentación.
f. Coloque el selector de fuego en posición de fuego “FIRE”
g. Suelte el cierre hacia adelante.
 Medida correctiva alternativa

h. Cierre la tapa de alimentación y asegúrese que las dos palancas “L”

queden asentadas en las respectivas sendas del cierre.
i. Inspeccione los dos primeros tiros de la faja para asegurarse que no
están trabados. Saque de la faja aquellos eslabones que están torcidos.
j. Vuelva a cargar la faja de munición para continuar el fuego.
 Caja de los Mecanismos

La caja de los mecanismos contiene el cañón y la

guía de alimentación, en el bloque delantero, el cual
esta unido al cuerpo de la caja.

5
UNCLASSIFIED
 Conjunto de la tapa de alimentacion

El conjunto de la tapa de alimentación contiene la dos

correderas deslizantes de alimentación y las dos
palancas en forma de “ L “, el conjunto de punto de
mira, esta montado encima de la tapa.

5
 Mecanismo de Disparo.

El conjunto del mecanismo de disparo contiene,

contiene el mecanismo de disparo en su caja.
El conjunto del alza trasera esta montada sobre la
caja.

5
 Conjunto del cierre y tapa trasera

El cierre se desliza en dos guías laterales y un barra

central, que e encuentran unidas ala tapa trasera.
Los dos resortes recuperadores empujan al cierre alo
largo de estas tres barras.
Los anillos de contra retroceso alojados en la tapa
trasera actúan como amortiguador del impacto de
retroceso del cierre.

5
 Desarme parcial

• Apertura de la tapa de alimentación.

 Desarme parcial.

• Extracción del mecanismo de disparo.

 Desarme parcial.

• Extracción del conjunto del cierre y tapa trasera.

Rifle SIG SAUER516

UNCLASSIFIED
 DESCRIPCION.

• El SIG516 es un rifle táctico abastecido por

cargador, operado por gases, recamara de
calibre 5.56mm x 45 NATO (Nort Atlantic Treaty
Organization) y dispara de la posición de cerrojo
cerrado. el rifle esta disponible en versión
semiautomático y automático solamente. Tiene
cuatro variantes personal defense weapon
(PDW) [arma de defensa personal] Close
Quaters Battle (CQB) [Combate de Cuarto
Cercano Cerrado], Carabina y Patrullaje.

UNCLASSIFIED
 NOMENCLATURA

DATOS TECNICOS M-4 M-16

LARGO TOTAL 778.5MM. 887.5MM.
(CULATA EXTENDIDA

LARGO TOTAL 694MM. 803.2MM.

(CULATA RETRAIDA)

LARGO DEL CAÑON SIN 269MM. 370.5MM.

SUPRESOR DE
LLAMAS.
PESO SIN CARGADOR. 3.06KG 3.29KG
VELOCIDAD CICLICA 750-950RPM 750-950RPM
(CADENCIA DE
DISPARO)

UNCLASSIFIED
 Sistema de gas

• Posición normal de la válvula de gas.- debe ser

usada en la mayoría de las circunstancias, bajo ciertas
condiciones descritas a continuación, debería ser
necesario cambiar la posición de la válvula de gas.

• Posición adversa.-la posición de la válvula de gas

adversa es inetencionada para usarse en condiciones d
combate cuando la situación táctica impide realizar el
mantenimiento del arma por parte del operador

UNCLASSIFIED
 Sistema de gas

• Posición suprimida.-es para usar el arma con un

supresor de sonido.

• Posición apagado.-cierra completamente en blocke

de gas. Es usada cuando se desea una máxima
precisión de disparo y supresión de sonido. Cuando la
valvula de gas esta en posición apagada, el ciclo del
arma deber ser hecho manualmente usando la palanca
de maniobras para cada disparo.
FUSIL M-16 A2

UNCLASSIFIED
 DESCRIPCION.

• El Fusil M-16 A2 Modelo 901 es un Arma ligera pero

durable calibre 5.56mm. Es enfriada por aire operada por
gases, abastecido por cargador, puede dispararse desde
el hombro o la cadera, cuenta con rompe flamas en la
parte lateral y superior para reducir la elevación que sufre
el fusil durante el retroceso, cuenta con un selector de
cadencia que le permite efectuar disparo automático y
semiautomático, cuenta con dos miras que le permiten
hacer correcciones en dirección y elevación.
 NOMENCLATURA
PESOS: M-16
PESO DEL ARMA CON PORTAFUSIL Y CARGADOR 4.04KGS
ABASTECIDO.

PESO DEL CARGADOR DE 30 CARTUCHOS VACIO 100GRS

PESO DEL CARGADOR CON 30 CARTUCHOS ABASTECIDOS. 454GRS

LONGUITUDES:
LONGUITUD DEL ARMA CON ROMPE FLAMAS. 1M

LONGUITUD DEL CAÑON. 0.50M

CARACTERISTICAS DE DISPARO:

ALCANCE MAXIMO 3600M

VELOCIDAD INICIAL 948M/S
CADENCIA TEORICA 600-940 DPM
ALCANCE EFECTIVO 800M
MAXIMO ALCANCE EFECTIVO 150-200M
CARACTERISTICAS MECANICAS:

NUMERO DE RAYAS 6 (1 VUELTA EN 7)

SENTIDO DE RAYADO DEXTRORSUM
METODO DE OPERACION GASES
TIPO DE MECANISMO DE CIERRE CERROJO ROTATIVO

METODO DE ALIMENTACION CARGADOR

ENFRIAMIENTO AIRE
 GRUPO DEL CAJON DE MECANISMO
SUPERIOR

1. Palanca de maniobras
2. Asa de transporte
3. Palanca de cargado silencioso
4. Mira posterior con órganos de puntería
5. Deflector
6. Tapa de la ventana de eyeccion
 GRUPO DEL CAJON DE MECANISMO
INFERIOR

1. Pistolin de agarre
2. Selector de cadencia
3. Boton de retenida del cargador
4. Boton de retenida del cerrojo
5. Llamador
6. Martillo
7. Fiador automático
8. Fiador semiautomatico
9. Cargador
 GRUPO DEL CAÑON

1. Tubo cañon
2. Porta bayoneta m-7
3. Guardamano
4. Tubo de gases
5. Rompe flamas
6. Mira anterior
7. Anilleta superior del portafusil
8. Bipode( mod 727)
9. Anilleta sujetadora del guardamano
 GRUPO DE LA CULATA

1. Resorte recuperador
2. Atenuador de retroceso
3. Anilleta inferior del porta fusil
4. Cantonera
5. Culata
 GRUPO DEL CERROJO

1. Cabeza del cerrojo

2. Cilindro de gases
3. Aguja percutora
4. Extractor
5. Resorte del extractor
6. Pasador leva
7. Anillo de gases
8. Pasador de retenida del percutor
9. Pasador de retenida del extractor
 Agenda

• Pistola Ceska calibre 9 mm.

• Ametralladora mini-mi calibre 7.62 mm.
• Fusil Barret calibre .50 Cdp
• Lanzagranadas CIS 40 mm. AGL.
• ( nomenclatura, Arme y desarme del armamento, y correcciones
inmediatas)
• 5 Reglas de seguridad.
• 4 condiciones
• 3 Tipos de transporte del arma
• 3 Tipos de fallas mas comunes
• Medidas correctivas inmediatas y detalladas
• Rifle Sig Sauer516
• Fusil M-16 A2
COMBAT INSTRUCTOR SCHOOL

Preguntas ?

“TRAINING LEADERS TO TRAIN”

72
UNCLASSIFIED
