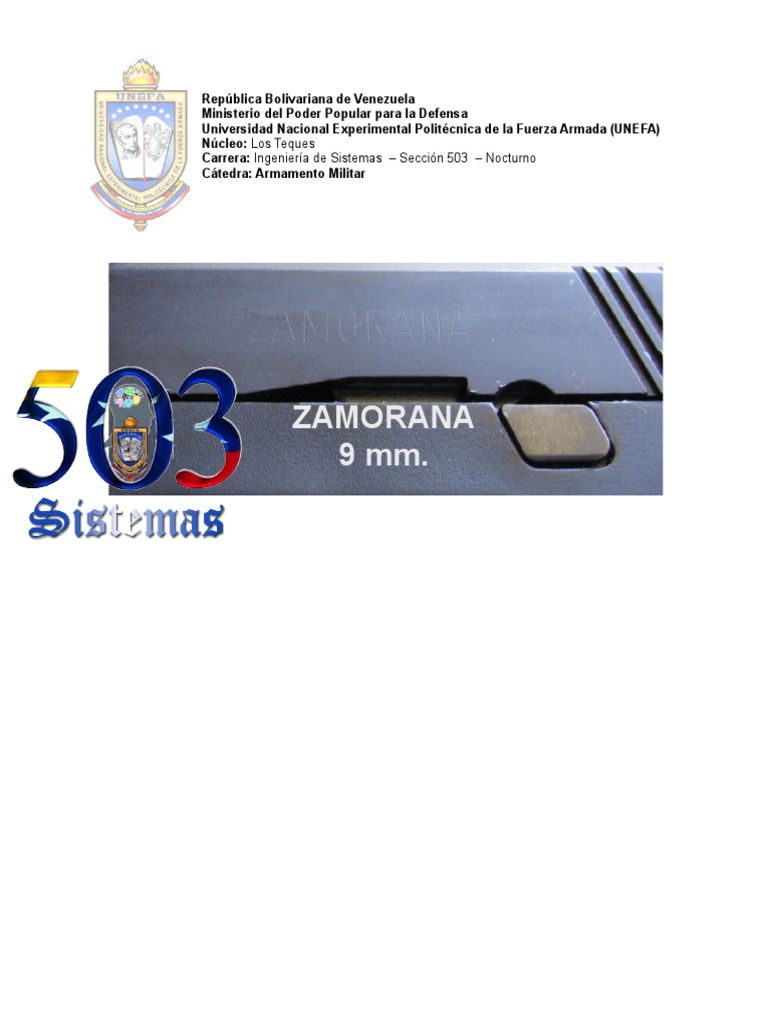

República Bolivariana de Venezuela

Ministerio del Poder Popular para la Defensa

Universidad Nacional Experimental Politécnica de la Fuerza Armada (UNEFA)
Núcleo: Los Teques
Carrera: Ingeniería de Sistemas – Sección 503 – Nocturno
Cátedra: Armamento Militar

ZAMORANA
9 mm.
 INTRODUCCION

En las siguientes páginas comentaremos sobre la pistola Zamorana calibre 9mm. De origen
checo, la pistola fue diseñada por la fabrica de armas CZ-Guns Trade aproximadamente en
el año 1999 con el propósito de dotar a la policía checa (el concurso fue ganado por otro
modelo de pistola). Posteriormente fue ofrecida al mercado de exportación por la empresa
Arms Moravia, también con escasos resultados, por lo que desaparece del mercado.

En el año 2005 se anuncia oficialmente la adquisición de la licencia de producción de la

pistola para fabricarla aquí en el país. Se daría a conocer con el vernáculo nombre de
Zamorana y un 80% de los componentes son de manufactura local, quedando un restante
20% procedentes del exterior.

Conozcamos un poco mas de esta arma al conocer sus características, forma de uso,
mantenimiento, etc.

2
 PISTOLA ZAMORANA
CALIBRE 9 MM

 DESCRIPCIÓN DEL ARMA:

La pistola zamorana calibre 9 mm es un arma semiautomática de acción doble/simple que

funciona por el principio de retroceso corto del cañón.

Utiliza un disparador de doble acción clásico. El primer tiro se dispara en doble acción: el
disparador arma el martillo y luego lo libera. Los tiros siguientes se realizan en acción
simple ya que la corredera se encarga de volver a armar el martillo.

La pistola zamorana es considerada una pistola segura de gran precisión.

Posee un alcance efectivo de 50 metros de trayectoria del proyectil después de ser

percutado el cartucho, con una alta capacidad de cartuchos en el cargador.

El armazón es de polímeros de alto impacto sumamente resistente y más liviano que el

acero. Es resistente a temperaturas extremas, agua salada, golpes, arena, barro, etc. Es
prácticamente indestructible. Impresiona por sus dimensiones favorables, el ángulo ideal
de empuñadura y el peso reducido.

Las piezas de acero también son prácticamente indestructibles y tienen un atractivo

acabado negro mate que evita reflejos.

La meticulosa atención al equilibrio entre peso y fuerza de retroceso de la pistola resultan:

una puntería natural, una mejor comodidad y un tiro rápido y preciso.

El arma fue aprobada en las pruebas extremas realizadas por el control de calidad de
CAVIM que lo cataloga como un producto confiable.

El desmontaje de campaña no requiere ninguna herramienta. Es fácil y rápido

3
 DATOS TECNICOS:

Calibre 9 mm
Cantidad ce cartuchos en el cargador 15
Numero de rayas 6
Dirección del rayado Izq. a Der.
Longitud del cañón 102 mm
Longitud de la pistola 188 mm
Altura de la pistola 135 mm
Longitud de la línea de mira 150 mm
Peso del arma con cargador vacío 755 g
Peso del cargador vacío 93 g

4
 MEDIDAS DE SEGURIDAD PARA SU MANIPULACION

1. Tenga en cuenta que aun el arma mas segura puede ser peligrosa para usted y otros
debido a un manejo inadecuado.

2. En primer lugar debe familiarizarse con el funcionamiento y el manejo del arma

mediante las instrucciones de uso.

3.Aun el arma vacía debe ser manipulada como si estuviera cargada.

4.Nunca coloque el dedo sobre el disparador si no va a disparar.

5.Nunca apunte a nada o alguien que no tenga intención de dispararle.

6.Nunca emplee fuerza al manejar, desarmar y armar la pistola.

7.Solo en un arma que se halla en buen estado queda garantizada la seguridad.

8.Un manejo inadecuado y descuidado puede perjudicar la función y seguridad del

arma.

9.En caso de accidente imprevisto, por ejemplo atascamiento, caída, etc. El arma debe
ser revisada y probada por un experto.

10. Una intervención inadecuada en el mecanismo, defectos causados por esfuerzos y

modificaciones producidas por terceros desligan al fabricante de toda garantía.

11. Todas las armas de fuego deben guardarse descargadas y en un lugar seguro fuera
del alcance de los niños y adultos que no las saben utilizar.

5
 MANEJO DE LA PISTOLA.

1. Quitar el cargador: se toma la pistola con la mano derecha, se aprieta la

retenida del cargador con el pulgar de la misma mano. Esto expulsa el cargador
(asumamos que este vacío)

2. Llenar el cargador: se toma el cargador con la mano izquierda, se introduce

base del proyectil entre los labios del cargador, apretando el elevador se empuja
el cartucho en el cargador, con la base contra la parte plana. Se repite esta
operación hasta que los quince (15) cartuchos se hayan introducido.

3. Armar la pistola: se toma la pistola con la mano derecha, colocando el dedo

índice sobre la parte anterior del guarda monte. Se toma la corredera por la parte
estriada entre el pulgar y el índice de la mano izquierda y se hala de ella
vivamente hacia atrás y el fondo. El martillo esta armado. Se suelta la corredera
que vuelve a su posición original; en este momento se ha realizado la
introducción de un cartucho en la recamara.

4. Efectuar el disparo: se sostiene firme la pistola y se aprieta el disparador. Cada

vez que se actúa sobre el disparador se dispara un cartucho, cuando todos los
cartuchos han sido disparados y que el cargador este vacío, el mecanismo queda
abierto con la corredera sujeta completamente hacia atrás.

5. Para continuar el tiro, se retira en cargador vacío, se reemplaza por un cargador

lleno. Con el pulgar de la mano derecha se actúa sobre la parte estriada de la
retenida de la corredera, empujándola hacia abajo; al volver a su sitio, la
corredera introduce un cartucho en la recamara del cañón y el arma esta lista de
nuevo para el tiro.

6
  FUNCIONAMIENTO DE LA PISTOLA:

Apretando el disparador hasta el punto de espera (accionamiento completo), la biela libera

el fiador y el martillo produciéndose el disparo. El impulso de repulsión por la deflagración
de la pólvora del cartucho produciendo por el disparó hace retroceder la corredera. Luego
el cañón se desengancha de la corredera y baja por medio de la pieza delantera. En esta
posición queda fijo el cañón, mientras que la corredera sigue su movimiento de retroceso
hasta alcanzar su punto final. Durante este retroceso de la corredera, el extracto retira la
vaina vacía de la recamara el cual es expulsado al exterior por medio del eyector.

Acto seguido, el resorte con la guía empuja la corredera hasta su posición original.
Simultáneamente se realizan los movimientos siguientes: se introduce un cartucho del
cargador a la recamara del cañón y el cañón queda nuevamentente trancado con la
corredera. El arma queda lista para el próximo tiro después de disparar el ultimo cartucho,
la corredera es retenida en posición con la ventana de eyección abierta por la palanca de
bloqueo.

7
 DESMONTAJE PARCIAL.

1. Se quita el cargador, actuando sobre su retenida.

2. Se lleva la corredera hacia atrás y se chequea que no exista ningún cartucho en

la recamara.

3. Se quita el pasador de bloqueo de la corredera apretando su

eje, que sobresale en la cara derecha de la corredera

4. Se libera la corredera bajando la retenida de la corredera teniendo cuidado

durante esta operación de mantener la corredera con la mano izquierda; se retira
hacia delante hasta que este completamente libre.

5. Se coloca la parte delantera de la corredera en la palma de mano izquierda, se

toma con la mano derecha la cabeza de la guía del resorte recuperador, se
comprime el resorte recuperador a fin de desprender el cañón la cabeza de la
guía y se retira el resorte y su guía.

6. Se retira el cañón

8
 MONTAJE.

El montaje es similar al desmontaje pero se realiza en forma inversa., o sea

desde la última pieza que desmonto hasta llegar a la primera, de la siguiente
manera:
1. Se coloca el cañón en la corredera.

2. Se coloca el resorte recuperador y su guía de manera que la cabeza de la guía se

coloque exactamente en el prolongamiento de la punta del cañón.

3. Se coloca la corredera a fondo y se mantiene en esta posición por medio de la

retenida que se introduce la muestra anterior.

4. Se coloca el pasador del bloqueo de la corredera en su alojamiento.

5. Se baja la retenida de la corredera a fin de desprenderlo de su muesca anterior.

La corredera puede entonces deslizarse a su posición adelante bajo la acción del
resorte recuperador.

6. Se coloca el cargador.

7. Se abate el martillo.

9
  SEGUROS DEL ARMA.

La pistola zamorana posee los siguientes seguros:

1. Seguro manual: consiste en bloquear el impacto del

martillo contra el percutor y a la vez deja al martillo en
posición de descanso.

2. Seguro del percutor: el cual consiste en el bloqueo del percutor, y solo se libera
cuando se libera y aprieta el disparador, lo cual previne disparo involuntario en
caso de accidentes.

 MANTENIMIENTO Y LIMPIEZA.

Limpia la pistola después de cada uso después de cada uso de la siguiente

manera:
1. Se pasa varias veces en el cañón un cepillo o escobillon empapado de limpiador
de ánima.

2. Se pasa luego dos o tres trapos secos hasta que salgan limpios.

3. Aceitar ligeramente las piezas móviles con aceite preservativo especial para
armas.

NOTA: no aplicar aceites en las partes de plástico. No utilice aceites espesos sino
aceites finos (aceites especiales para armas)

10
 CONCLUSION.

La pistola Zamorana es una alternativa confiable y de producción nacional

comparada con otras armas de marcas más reconocidas que suelen ser más caras y sujetas a
los vaivenes de la geopolítica internacional.

Presenta como ventajas no solo la economía, sino la fiabilidad en su funcionamiento y la

ligereza comparada con armas tradicionales de cuerpo de acero. También posee
características de seguridad avanzadas presente en cualquier arma moderna y un sistema de
mira de excelentes prestaciones.

Se espera de ella que sea el arma bandera de los cuerpos de seguridad del estado y que sea
la primera ola de muchos artículos de producción nacional

11
