INFRAESTRUCTURA BÁSCIA DE AGUA POTABLE.

ING-MSC Marianela Molina.

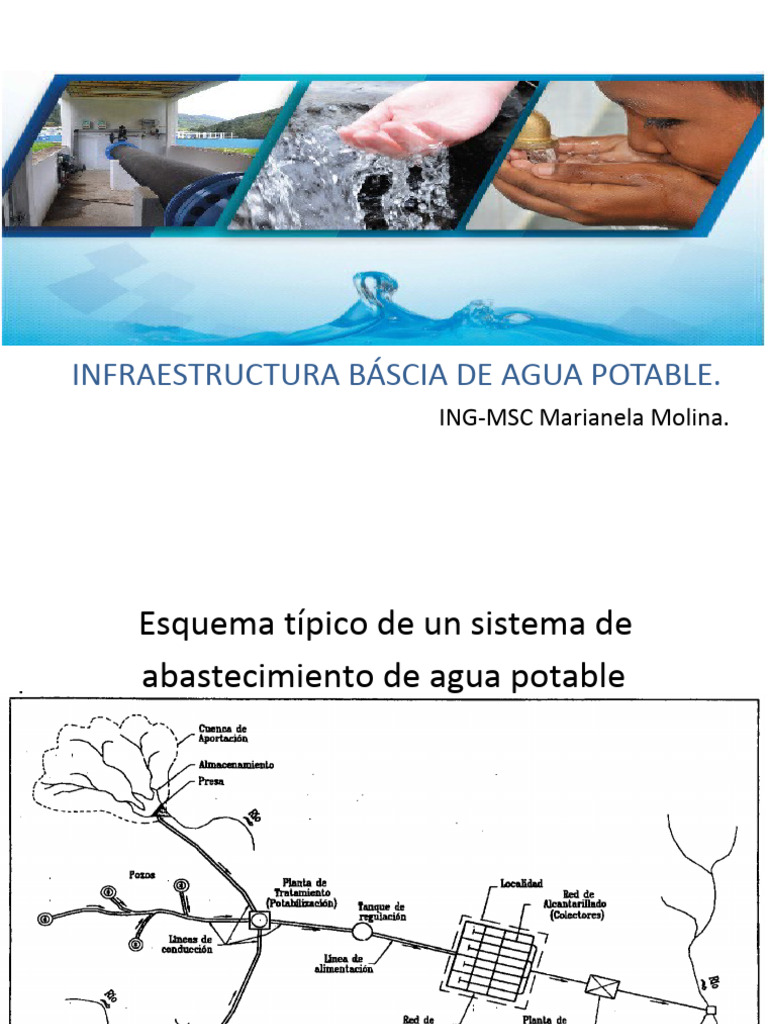

Esquema típico de un sistema de
abastecimiento de agua potable
 Esquema convencional de agua
potable

Cualquier sistema de abastecimiento de agua a una

comunidad, por rudimentario que sea, consta de los
siguientes elementos:
 Fuente de abastecimiento.
 Obras de captación.
 Obras de conducción.
 Tratamiento de agua.
 Almacenamiento.
 Distribución.
 Infraestructura de agua potable
Manantial

Río
Captación Reservorio
Tipo Barraje Elevado Red de
Planta Distribución
Potabilizadora Válvula
Reductora
Canal de Conexión de Presión
Conducción domiciliaria
Desarenador
Cisterna
Línea de
Reservorio Aducción
Apoyado Red de
SISTEMA DE Distribución

AGUA POTABLE Línea de Conexión

domiciliaria
Impulsión
Cámara de
Línea de Reunión
Conducción
Línea de
Conducción
Pozo-1 Línea de
Impulsión

Pozo-2 Galerías
 Fuentes de abastecimiento
La fuente de abastecimiento de agua puede ser superficial,
como en los casos de ríos, lagos, embalses o incluso aguas
lluvias, o de aguas subterráneas superficiales o profundas. La
elección del tipo de abastecimiento depende factores tales
como localización, calidad y cantidad.

Obras de captación
El tipo de estructura utilizada para la captación del agua
depende en primer lugar del tipo de fuente de abastecimiento
utilizado. En general, en los casos de captación de agua
superficial se habla de “bocatomas”, mientras que la captación
de aguas subterráneas se hace por medio de “pozos”.
 Captación de agua superficial

El diseño debe basarse en registros de calidad de agua de por lo menos un

ciclo hidrológico.

En caso de que dichos registros no existan, el diseño se basará en el

estudio
de los meses más críticos.
 Captación de agua subterránea
Manantiales

Un manantial es una fuente natural de agua que brota de la tierra o entre las rocas.
Se origina por la filtración de aguas a través del terreno y emerge en otro punto de menor
altitud.
 Captación de agua subterránea
Pozos
Los pozos se perforan con el fin de utilizar
el agua del subsuelo.

Los pozos para abastecimiento urbano,

utilizan equipos de bombeo especiales
para extraer el agua.
 Obras de conducción

En un proyecto existen numerosas conducciones de agua

entre diferentes puntos, como por ejemplo bocatoma-
desarenador, desarenador-tanque de almacenamiento y línea
matriz. Hidráulicamente estas conducciones pueden ser de
diferentes formas, dependiendo de la topografía y la longitud
de las mismas. Estas conducciones son generalmente por
tuberías a presión o por gravedad, por canales rectangulares o
trapeciales abiertos o cerrados.
 Tratamiento de agua
En la actualidad ninguna clase de agua en su estado natural
es apta para el consumo humano; además, siempre se
un tratamiento mínimo de cloración con el fin de prevenir
requerirá la
contaminación con organismos patógenos durante la
conducción del agua.
PLANTAS DE TRATAMIENTO CONVENCIONALES
 PROCESOS DE CLARIFICACIÓN

SEPARACIÓN DE
COAGULACIÓN FLOCULACIÓN PARTICULAS

SEDIMENTACIÓ
N

FILTRACIÓN
PLANTA DE TRATAMIENTO DE AGUA POTABLE

TRATAMIENTO PRELIMINAR:
Objetivo: Remoción de solidos gruesos
• Rejillas
• Desarenadores.
 PROCESO DE TRATAMIENTO - COAGULACIÓN

LA COAGULACION MEZCLADOR HIDRAULICO

Es el proceso de desestabilización química de CANALETA PARSHALL
partículas coloidales realizadas por adicción de
un coagulante al agua, con el fin de que se
cohesionen las partículas en suspensión. Adición de coagulante

Los coagulantes mas utilizados en el

tratamiento del agua son: Sulfato de alúmina y
Cloruro férrico.

Cuando existe alta turbiedad en la fuente (ríos)

se emplea polímeros (polielectrolitos)
 PROCESO DE TRATAMIENTO - COAGULACIÓN

La prueba de jarras simula el proceso de coagulación floculación; permite ajustar

el pH, hacer variaciones en las dosis de diferentes tipos de coagulantes que se
añaden al agua cruda, alternar velocidades de mezclado y recrear a pequeña escala
lo que se podría presentar en la PTAP.
 PROCESO DE TRATAMIENTO - FLOCULACIÓN

Floculador Hidráulico
de Flujo Vertical
FLOCULACIÓN
Es el proceso hidrodinámico en el que se efectúan las
colisiones de partículas desestabilizadas
favoreciendo la cohesión entre ellas, logrando formar
aglomerados de partículas coloidales (flóculos) que
unidas entre sí alcanzan un peso que las hace
sedimentables por gravedad.

El floculador es la estructura de tratamiento

diseñada para crear condiciones adecuadas para
aglomerar las partículas desestabilizadas

Floculador Hidráulico
de Flujo Horizontal
PROCESO DE TRATAMIENTO - SEDIMENTACIÓN

LA SEDIMENTACION
Es la operación que consiste en separar por
gravedad las partículas en suspensión que se
encuentran en el agua cruda debido a que
tienen un peso específico mayor que el
agua.

La sedimentación se realiza en estructuras

donde el agua cruda se traslada de un punto
a otro con movimiento uniforme y velocidad
constante.

Sedimentador convencional
 SEDIMENTADOR

a) Zona de entrada
a) c) Estructura hidráulica de transición, que
permite una distribución uniforme del flujo
b) dentro del sedimentador.
b) Zona de sedimentación
F
Consta de un canal rectangular con
l
volumen, longitud y condiciones de flujo
u
adecuados para que sedimenten las
j
partículas.
o
c) Zona de salida
Constituida por un vertedero, canaletas o
d
tubos con perforaciones que tienen la
e Flujo de agua finalidad de recolectar el efluente sin
perturbar la sedimentación de las partículas
a
Flujo de agua depositadas.
g
d) Zona de recolección de lodos
u
Constituida por una tolva con capacidad
a
para depositar los lodos sedimentados, y
una tubería y válvula para su evacuación
d) periódica.
 PROCESO DE TRATAMIENTO - FILTRACIÓN

LA FILTRACION
Es un proceso cuyo objetivo es la
remoción de partículas coloidales y
suspendidas que se encuentran en el
agua, mediante su flujo a través de
lechos porosos de partículas sólidas
para realizar la adherencia y posterior
evacuación de las partículas a
remover.
 PROCESO DE TRATAMIENTO - FILTRACIÓN

TIPOS DE FILTROS HIDRÁULICOS

Filtro lento:
No tienen carga hidráulica.
Cuando se colmata, se retira la capa
superior de arena y se reemplaza por
arena nueva o limpia.

Filtros rápidos:
Tienen una carga hidráulica
Cuando se colmata (el lecho filtrante
se carga de materias retenidas), se
lava con agua filtrada en
contracorriente.
 FILTRACIÓN - Importancia de la turbidez

Te= 24.2 NTU

Filtro 1

Te= 218 NTU

Te= 24.2 NTU

Decantador 1

Rio Pativilca Ts= 21 NTU Filtro 2

Turbiedad = 279 UNT pH = 7.77
Captación
pH = 7.87 Unid. Conductividad = 1042
Conductividad = 330 Us/cm
Hora = 10:20 a.m. M ezcla de fuentes Te= 218 NTU Te= 24.2 NTU
Turbiedad = 218 UNT
pH = 7.64 Unid.
Conductividad = 1063 Decantador 2 Filtro 3 Desinfección
Us/cm
Ts= 25 NTU
Cl- = 1.8
Vinto Los Molinos pH = 7.63
T = 0.80 UNT e
Cond= 1064 uS/cm
pH = 7.53Unid. Captación Conductividad = 1056 pH = 7.83 Unid.
Turbiedad = 1.1. UNT T = 24.2 NTU
Filtro 4
Hora = 10:20 a.m.
Conductividad = 2300 Us/cm Te= 218 NTU

Decantador 3

Ts= 26.5 NTU

pH = 7.67 Te= 24.2 NTU
Conductividad = 1047
Filtro 5
 PROCESO DE TRATAMIENTO - DESINFECCIÓN

DESINFECCIÓN
Es el proceso por el cual se realiza la cloración del agua filtrada para eliminar los
microorganismos patógenos aún presentes en ella.
La desinfección a través de la cloración es muy importante por su poder residual.
 PROCESO DE TRATAMIENTO - DESINFECCIÓN

DESINFECTANTES
Gas
calcio
Hipoclorito
CLORO sodio
Dióxido de cloro
Cloraminas
Permanganato de potasio
Yodo
Bromo
Ozono
Peróxi
do de
hidróg
eno
Plata
 DEMANDA DE CLORO

Demanda de cloro y punto

de quiebre (break point)
La cantidad de cloro que
debe utilizarse para la
desinfección del agua, se
determina generalmente
mediante el método de la
demanda de cloro y del
punto de quiebre
(breakpoint).
DESINFECCIÓN CON CLORO

ROL DE LA SUNASS EN LA
DESINFECCIÓN
En 1996 la SUNASS
inició el
control de la
desinfección.
En 1998 solo 22 de 43
EPS
cumplían con una
adecuada desinfección
(+ 80% de las muestras
con
cloro > a 0.5m/g/L).
En el 2013 de 50 EPS 48
cumplían con la
desinfección del agua (+
99% de las muestras con
cloro > a 0.5m/g/L).
INSTALACIONES ADICIONALES

 ALMACEN DE INSUMOS QUÍMICOS

 LABORATORIO DE ANALISIS DE AGUA

 OFICINAS ADMINISTRATIVAS

 SERVICIOS HIGIENICOS

 GUARDIANÍA
 Fuente de abastecimiento y Tratamiento del agua

Fuente de Captación Procesos Tipo de Plantas

abastecimiento PTAP Convencional
Captación del Procesos
Aguas PTAP Técnología mejorada
río, completos
superficiales (CEPIS)
PTAP Patentadas
Lagos, de tratamiento
Pozo (Degremont)
Aguas Lagunas Desinfección
s
Manatiales
Subterraneas
Aguas Sub Galerías Desinfección
superficiales Filtrantes Osmosis
Agua de mar Caseta de inversa y
desinfecció
captación n
Planta de Tratamiento de
Agua Potable de Lima
La Atarjea
