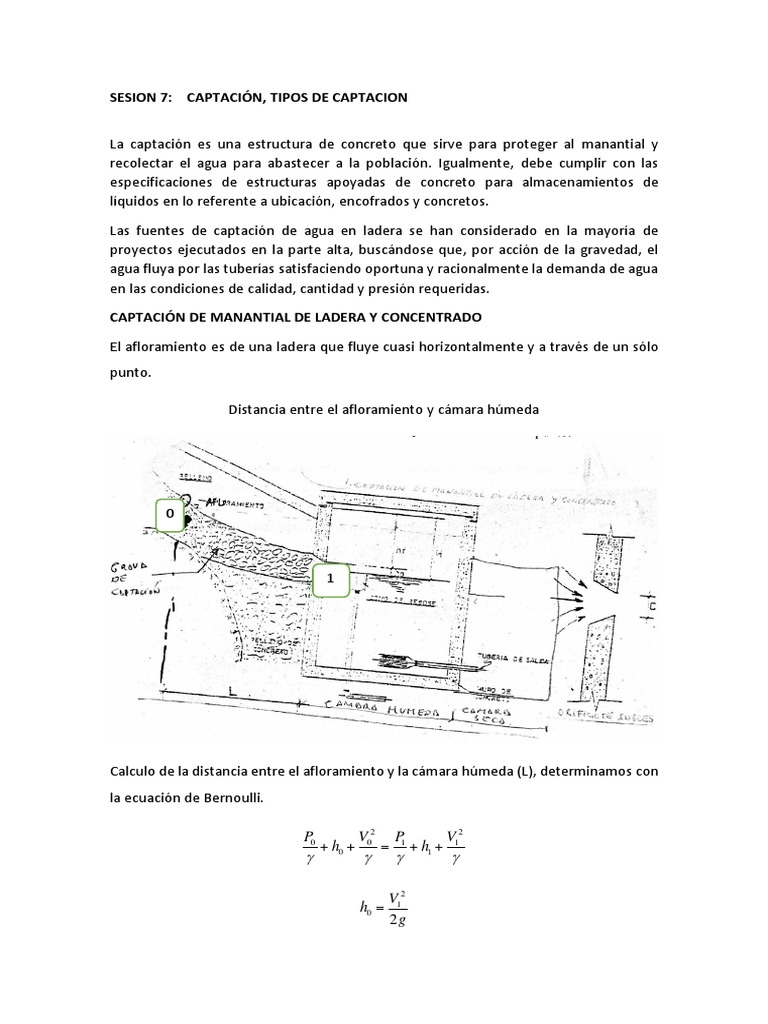

SESION 7: CAPTACIÓN, TIPOS DE CAPTACION

La captación es una estructura de concreto que sirve para proteger al manantial y

recolectar el agua para abastecer a la población. Igualmente, debe cumplir con las
especificaciones de estructuras apoyadas de concreto para almacenamientos de
líquidos en lo referente a ubicación, encofrados y concretos.

Las fuentes de captación de agua en ladera se han considerado en la mayoría de

proyectos ejecutados en la parte alta, buscándose que, por acción de la gravedad, el
agua fluya por las tuberías satisfaciendo oportuna y racionalmente la demanda de agua
en las condiciones de calidad, cantidad y presión requeridas.
CAPTACIÓN DE MANANTIAL DE LADERA Y CONCENTRADO

El afloramiento es de una ladera que fluye cuasi horizontalmente y a través de un sólo

punto.

Distancia entre el afloramiento y cámara húmeda

Calculo de la distancia entre el afloramiento y la cámara húmeda (L), determinamos con

la ecuación de Bernoulli.

P0 V02 P1 V12
 h0    h1 
   

V12
h0 
2g
Donde:

( h0 ) = Carga necesaria para generar velocidad.

Ho = Altura entre el afloramiento y el orificio de entrada (recomendado

de 0.4 a 0.5m)

V1 = Velocidad teórica en m/s.

g = Aceleración de la gravedad (9.81 m/s2).

Mediante la ecuación de continuidad considerando los puntos 1 y 2, se tiene:

Q1=Q2 H = Hf – ha

Cd  A1  V1 = A2  V2 H f =H – h

Siendo, A1 = A2 H f =0.30L

V2 Hf
V1  L
Cd 0.30

Dónde:
Ho= Carga necesaria sobre el orificio de entrada que permite producir la
velocidad de pase.
hf = Pérdida de carga entre la el afloramiento y la caja húmeda:

L = Distancia entre el afloramiento y la caja

H = Energía total

Cd = Coeficiente de descarga.
 Captación de un manantial concentrado de ladera

Ancho de la pantalla (b)

Debemos conocer el diámetro y el número de orificios que permitirán fluir el agua desde
la zona de afloramiento hacia la cámara húmeda. Para el cálculo de diámetro de la
tubería de entrada (D), se utilizará las siguientes ecuaciones:

Qmáx = V  A  C d

v2
h  v 2  h2 g
2g

Qmáx = A  Cd  ( 2g h ) 1/2

Qmáx  D 2
A 
Cd  V 4

4A
D

 Dónde:

Qmáx= Gasto máximo de la fuente en l/s

V = Velocidad de paso (se asume 0.50 m/s, siendo menor que el valor
máximo recomendado de 0.60 m/s).
A = Área de la tubería en m2.

Cd = Coeficiente de descarga (0.6 a 0.8).

g = Aceleración de la gravedad (9.81 m/s2).

h= Carga sobre el centro del orifico (m)

Número de orificios (NA)

Para la entrada a la cámara húmeda de la captación, se recomienda usar diámetros (D)
menores o iguales a 2” Si se obtuvieran diámetros mayores será necesario aumentar el
número de orificios (NA), siendo:

Área del diámetro calculado

NA 
Área del diámetro asumido
2
D 
NA   1   1
 D2 

Para el cálculo del ancho de la pantalla, se asume que para una buena distribución del
agua, los orificios se deben ubicar de acuerdo a la figura y en forma analítica:

b = 2 (6D) + NA (D) + 3D(NA – 1)

Altura de la cámara

La altura total de la cámara húmeda se calcula mediante la siguiente ecuación:

Ht = A + B + H + D + E

Dónde:
A = Considerar una altura mínima de 10 cm., que permite la
sedimentación de la arena.
B = Se considera la mitad del diámetro de la canastilla de salida.

C = Carga de agua
 D= Desnivel mínimo entre el nivel de ingreso del agua de afloramiento y
el nivel de agua de la cámara húmeda (mínimo 3cm.)
E = Borde libre (de 10 a30 cm.).

La carga requerida es determinada mediante la siguiente ecuación.

V2
H  1.56
2g

Se recomienda una altura mínima de H=30cm.

Tubería de rebose y limpia

Para la tubería de rebose y de limpia se recomiendan pendientes de 1 a 1.5%,
considerando el caudal máximo de la fuente, para realizar la limpieza se levanta la
tubería de rebose. Determinamos diámetro mediante la ecuación de Hazen y Williams.

1.85
 Q 
hf   2.63 
L
 0.2785  C  D 

Dónde:
Q = Caudal en (m3/s)

C = Coeficiente de rugosidad
D = Diámetro (m)

L = Longitud (m)
hf = Pérdida de carga o inicialmente consideramos como energía
disponible (m).
EJEMPLO

Se tiene un manantial de ladera y concentrado cuyo rendimiento, es el siguiente:

 Caudal máximo 1,2 l/s.

 Caudal mínimo 0.9 l/s.
 Gasto máximo diario 0.8 l/s.

Cálculo de la distancia entre el punto de afloramiento y la cámara húmeda, asumimos

una altura de (h= 0.4 m), para generar velocidad.

 2  9.81 0.4 
1/2 1/2
 2 gh 
V      2.24 m/s
 1.56   1.56 

La velocidad calculada es mayor a recomendada de 0.6m/s., por lo que se asume para

el diseño 0.5m/s.
Carga necesaria, en el orificio de entrada que permite producir la velocidad de pase.

 0.5  0.02 m
2
V22
h0  1.56  1.56
2g 2  9.81

Pérdida de carga (Hf) que servirá para determinar la distancia de afloramiento y

captación (L).

H = Hf +h0

Hf = 0.4 – 0.02
Hf = 0.38

L = Hf/0.30
L = 0.38/0.30=1.27m

Ancho de la Pantalla (b)

Previamente determinamos área y diámetro.

Qmáx =1.2 1/s.

Vp = 0.5m/s.
 Cd =0.8

El diámetro de orificio es definido por:

0.5
 4  0.0032 
1/2
 4A 
D     0.0618  2.5pulg
     

Para calcular el número de orificios, se recomienda usar tubos con diámetros menores
o iguales a 2” y si son mayores será necesario aumentar el número de orificios.

 6.18cm   1
2 2
D 
NA   1   1 
 3.81cm 
2
 D2 

NA = 3.631 ~ 4 orificios
Cálculo de Ancho de Pantalla (b)

b = 2(6D)+ NA*D + 3D(NA –1)

Reemplazando:

b = 0.95 m
Se asume una sección de cámara húmeda de 1.00 x 1.00 m.

Altura de la Cámara Humedad (Ht)

Ht = A + B + H + D + E

Ht = 10cm + 3.81 cm + 30 cm + 3 cm + 30 cm

Ht = 76.81cm, en diseño se considera una altura de 1.00 m.

Dimensionamiento de Canastilla

La longitud de canastilla (L) debe ser mayor a 3 Dc. y menor a 6 veces del diámetro de
línea de conducción.

L = 3*1.5" = 11.43 = 12cm

L = 6*1.5" = 22.86 = 23 cm
L asumiendo = 20 cm

Ancho de ranura = 5 mm
Largo ranura = 7 mm
Rebose y limpieza

Considerando el caudal máximo = 0.012 litros/segundo, con una pendiente de 1.5%, y

coeficiente de rugosidad igual a 140, el diámetro es:

1.85
 Q   0.0012 
hf   2.63 
 L  1.5   0.54 
100  D  0.0456m  2pulg
 0.2785  C  D   0.2785 140  D 

El cono de rebose será: 2x4 pulgadas de diámetro.

CAPTACIÓN DE MANANTIAL DE FONDO Y CONCENTRADO

Se caracteriza por el flujo de agua en forma vertical de abajo hacia arriba a través de un
sólo punto. El ancho de pantalla se determina de acuerdo a las características propias
del afloramiento, debiendo captar la totalidad del agua que aflore del manantial.

Altura de la cámara húmeda

Ht = A+B+C + H + E

Dónde:

A = Altura de filtro de 10 a 20cm.

B = Se considera una altura mínima de 10cm.

C = Se considera la mitad del diámetro de la canastilla de salida (2’-5.08”)

H = Altura de agua.

E = Borde libre de 10 a 30cm.

Determinado la carga necesaria para generar velocidad:

V2 Qmd
H  1.56   1.56
2g 2 gA2
EJERCICIO

En el centro poblado Los Álamos, se ha encontrado un manantial de fondo y

concentrado, donde el comportamiento hidráulico es el siguiente:

 Caudal máx: = 1.81/s.

 Caudal mínimo = 1.51/s.
 Gasto máx diario = 1.35/s.
 Pendiente de la tubería de rebose = 1.5%

Según características del manantial, el diámetro de captación será de 1.00 m,

contorneando todo el perímetro de la fuente y asegurando que todo el caudal ingrese a
la cámara húmeda.

 0.00135
2

H  1.56
2  9.81  0.0020268 
2

H = 0.035 = 3.5cm
Calculo del área de sección transversal:

 Dc2
Ac 
4

D=2” = 5.08cm.

A =0.0020642 m2

Se asume H= 30 cm (recomendado como mínimo).

Ht = 20+ 10 + 5.08 + 30 + 30

Ht = 95.08 Se considera

H= 1.00 m

Dimensionamiento de Canastilla

Longitud Canastilla L = 3 a 6 veces del diámetro de la canastilla.

L = 3 x 5.08 = 15.24= 16 cm.

L = 6 x 5.08 = 30.48 = 31 cm.

 L = asumido 20cm.

Rebose y limpieza.

Para el cálculo del diámetro de tubería de rebose y limpieza, reemplazamos en la

ecuación anterior de Hazen Williams.

0.0018
D( 0.54
)0.380
 1.5 
0.2785   
 100 

D = 0.0532 = 2 pulg.

Captación de manantial de fondo y disperso

Cuando se tienen varios afloramientos de agua de fondo y dispersos debe reunirse en
una sola cámara de reunión, llegando a ésta con una misma presión.

Captación de manantial de fondo y disperso

A B

Datos A Datos B

Q= 2 l/s. Q= 1.5 l/s.

D=2pulg D=1.5pulg

C=140 C=140

L= 190 m L= 250 m

Hf = 4.32 Hf = 13.53

P = 0.48m P = 0.47m
CAPTACIÓN EN GALERÍA FILTRANTE

Una galería filtrante es una estructura subterránea construida para alcanzar un acuífero
permeable, está diseñada para captar las aguas subterráneas, a diferencia de pozos es
horizontal

Este sistema de captación fue empleado por la cultura Nazca y que se conservan hasta
la actualidad.

Las galerías filtrantes actualmente son más semejantes a un dren, es decir, están
constituidas por tubos cribados enterrados y rodeados de un estrato filtrante. Se utilizan
también al interior del cauce de un río, paralelo a éste orientado de acuerdo con la
dirección predominante del flujo subterráneo. La longitud de la tubería de infiltración
se calcula en función del caudal unitario.

A fin de determinar las características de diseño de las galerías, es necesario hacer

excavaciones o perforaciones de prueba en cada caso específico. En vista de que las
galerías son obras costosas, conviene determinar: 1) la permeabilidad media del
acuífero, para estimar la producción por metro lineal de galería y 2) la granulometría del
terreno para determinar las características de la grava.

En caso de gastos pequeños, del orden de 3 a 5 lts/s, normalmente basta una excavación
de prueba hasta una profundidad conveniente por debajo del nivel estático del agua,
luego se extrae

luego el agua con bomba, a una tasa fija y se observa el descenso de nivel. La
estabilización de dicho nivel para una tasa fija de bombeo prolongado, significará que el
recargamiento natural del acuífero desde el río, iguala el gasto extraído. A base de este
gasto y estimando el área total de penetración del agua en la excavación de prueba,
puede formarse una idea acerca de la longitud necesaria de galería para el gasto de
diseño.

La galería puede terminar en una cámara de captación y a partir de ésta se instala la

línea de conducción o bombas para su extracción.
Los estudios previos a realizarse para captación por galerías son:

 Investigación de composición física, química y bacteriológica del agua.

 Volumen disponible o caudal de curso de agua máximo y mínimo.
 Selección del punto o lugar de captación.

Para el diseño usamos la ecuación de Manning, por ser los flujos parcialmente llenos en
la tubería colectora y cribada.

En el extremo superior de la galería filtrante se coloca una boca de inspección y en el

inferior un pozo recolector, desde donde se conducen las aguas por bombeo o por
gravedad a lo largo de la línea de conducción.

Transmisibilidad (T), dato obtenido de campo a través de perforaciones de pozos y

extracción por bombeo durante 24 horas, expresado l/s/m.

Caudal de Diseño, Corresponde al caudal máximo diario (Qmd).

Diseño de red colector principal, La tubería trabaja con un flujo parcialmente lleno, en
tal caso usamos la fórmula de Manning

Longitud de la galería filtrante, se determina por la relación de caudal promedio y

transmisibilidad.

L = Qmd / T

Calculo de diámetro obtenido a partir de ecuación de Manning.

1
Q AR 2/3 S 1/2
n

Donde:
Q = Caudal en m Vs.
A = Área (m2)
R = Radio Hidráulico en (m)
S = Pendiente (m/m)
L = Longitud de galería filtrante (1/s/m).
Velocidad (V), considerando que la tubería trabaja a medio tubo, debe estar en un rango
de 0.6 a 3m/seg.

Rh 2/3  S 1/2
V (m/s)
n
EJEMPLO

Diseñar un sistema de galerías de filtrantes para captar un caudal de 10 l/s., el estrato es

acuífero libre, al cual, se ha investigado, obteniendo las siguientes características:

Datos:

S = 0.01
Qmáxd = 10 l/s
n = 0.013 (tubería de PVC)
Qunit = 0.1 l/s/m
El recolector principal trabaja con una relación de Y/D = 0.75, despejando valores
conocidos, tenemos

Qn
AR 2/3 
S 1/2

0.01(0.013)
0.6318D 2 (0.3017 D) 2/3 
(0.01)1/2

0.01(0.013)
0.6318  0.3017 2/3  D 2  D 2/3 
(0.01)1/2

0.00013
D8/3   0.1322m  6pulg
0.0286483

Diseño de drenes o galerías filtrantes

L=Q/T

Calculo de longitud de drenes = (10 l/s)/(0.1 l/s/m) = 100 m

Sabiendo que:

Qmd =10 lit/s.

Qunit = 0.1 lit/s/m
Asumimos que los drenes tendrán una longitud de 18m (cada tubo es de 6m), los drenes
trabajan con una relación de y/d=0.5.

Qn
AR 2/3 
S 1/2

0.002m3 /s(0.013)
0.2927 *0.252/3 D 2 * D 2/3 
S 1/2
 0.002(0.013) 0.000026
D8/3  2/3 1/2
 D8/3 
0.2937*0.25 *0.01 0.015598

D = 0.090800 m

D = 3,57 pul  4 pulg

Caudal por orificio (Q0)

qu 0.1
Q0    0.00833l/s/m
N 12

Caudal unitario por cada metro (qu) = Q3/l

2 l/s 10 l/s
qu    0.1 l/s/m
20 m 100 m

El diámetro de Orificio

Q0  D2
A 
Cd (2 gh)1/2 4

Dónde:

Q0= 0.008331it

Cd = 0.7 Por fricción entre gravas

h0 = 30 cm.

Reemplazando

0.00833  D2
  0.07904
0.7(2*9.81*0.3)1/2 4

Número de orificios

x = Espaciamiento entre orificios, recomendándose 20 cm para caudales menores de 10

l/s y 10 cm para caudales mayores de 10 l/s.

N = 2(100/x + 1)

N = 2 (100/20+ 1)

x = 12 orificios/metro de tubería.

Relación de diámetro y otros parámetros

Cuadro: relación de diámetro y otros parámetros

y/D A/D p/D R/D y/D A/D p/D R/D

0,51 0,4027 1,5908 0,2531 0,76 0,6404 2,1176 0,3025

0,52 0,4126 1,6108 0,2561 0,77 0,6489 2,1412 0,3032

0,53 0,4227 1,6308 0,2591 0,78 0,6573 2,1652 0,3037

0,54 0,4327 1,6509 0,2620 0,79 0,6655 2,1895 0,3040

0,55 0,4426 1,6710 0,2649 0,80 0,6736 2,2143 0,3042

0,56 0,4526 1,6911 0,2676 0,81 0,6815 2,2395 0,3044

0,57 0,4625 1,7113 0,2703 0,82 0,6893 2,2653 0,3043

0,58 0,4723 1,7315 0,2728 0,83 0,6969 2,2916 0,3041

0,59 0,4822 1,7518 0,2753 0,84 0,7043 2,3186 0,3038

0,60 0,4920 1,7722 0,2776 0,85 0,7115 2,3462 0,3033

0,61 0,5018 1,7926 0,2797 0,86 0,7186 2,3746 0,3026

0,62 0,5115 1,8132 0,2818 0,87 0,7254 2,4038 0,3017

0,63 0,5212 1,8338 0,2839 0,88 0,7320 2,4341 0,3008

0,64 0,5308 1,8546 0,2860 0,89 0,7384 2,4655 0,2996

0,65 0,5404 1,8755 0,2881 0,90 0,7445 2,4981 0,2980

0,66 0,5499 1,8965 0,2899 0,91 0,7504 2,5322 0,2963

0,67 0,5594 1,9177 0,2917 0,92 0,7560 2,5681- 0,2944

0,68 0,5687 1,9391 0,2935 0,93 0,7642 2,6021 0,2922

0,69 0,5780 1,9606 0,2950 0,94 0,7662 2,6467 0,2896

0,70 0,5872 1,9823 0,2962 0,95 0,7707 2,6906 0,2864

0,71 0,5964 2,0042 0,2973 0,96 0,7749 2,7389 0,2830

0,72 0,6054 2,0264 0,2984 0,97 0,7785 2,7934 0,2787

0,73 0,6143 2,0488 0,2995 0,98 0,7816 2,8578 0,2735
0,74 0,6231 2,0714 0,3006 0,99 0,7841 2,9412 0,2665
0,75 0,6318 2,0944 0,3017 1,00 0,7854 3,1416 0,2500

BIBLIOGRAFIA

Agüero Pittman, Roger. Agua Potable para Poblaciones Rurales - Sistemas de

abastecimiento por gravedad sin tratamiento, Asociación Servicios Educativos Rurales
(SER), Reimpreso 2003.

CEPIS, Especificaciones Técnicas para el diseño de captaciones de ladera, 2003.

Dirección General Saneamiento Ambiental (DIGESA), Especificaciones técnicas para la

construcción de captaciones.

E. Velarde. Elaboración de expediente técnico de galerías filtrantes Para el distrito de

Paucarcolla.

[Link]
