UNIVERSIDAD NACIONAL “SANTIAGO

ANTÚNEZ DE MAYOLO”
FACULTAD DE INGENIERIA CIVIL

CURSO: ABASTECIMIENTO DE AGUA Y

ALCANTARILLADO.
TEMA : DISEÑO DE CAPTACIÓN DE
MANANTIAL Y AGUAS SUPERFICIALES
DOCENTE: ING. CORAL JAMANCA CÉSAR
2020

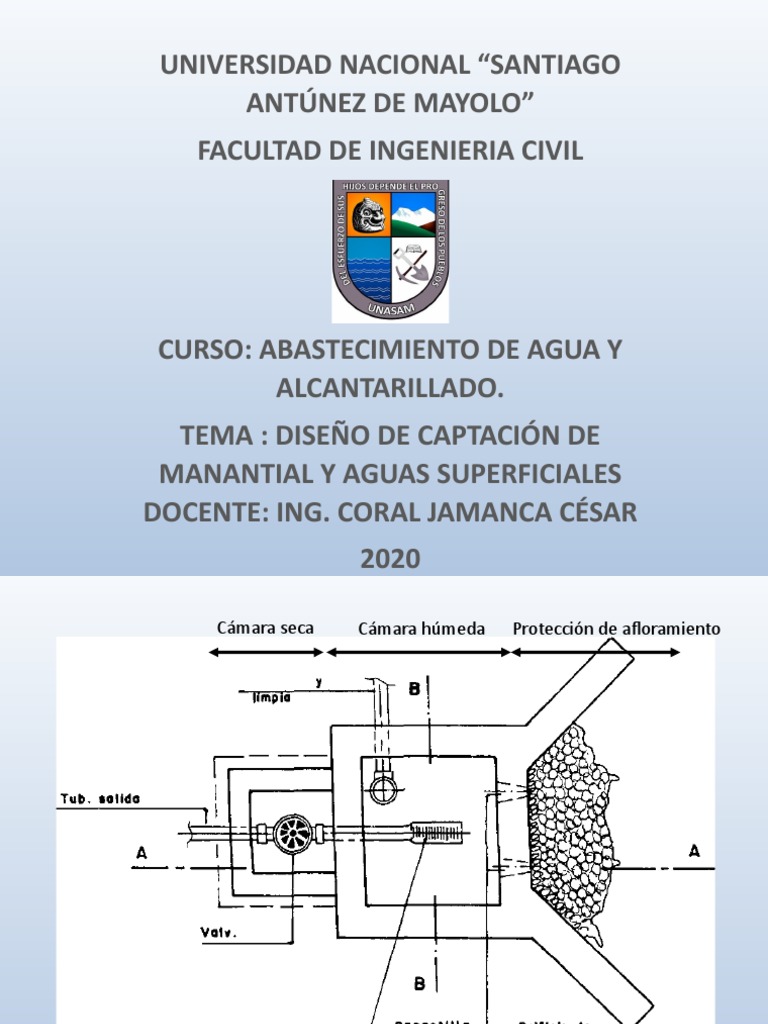

Cámara seca Cámara húmeda Protección de afloramiento
Cámara seca Cámara húmeda Protección de afloramiento
DISEÑO DE CAPTACION DE MANANTIAL
DATOS INICIALES
• CAUDAL MAXIMO= 1.30 lts/s Qp= 0.91 lts/s
• CAUDAL MINIMO= 0.80 lts/s
GASTO MAXIMO DIARIO= 1.18 lts/s
Cuando la fuente de agua es un manantial de ladera
y concentrado, la captación constará de tres partes:
La primera, corresponde a la protección del afloramiento
la segunda, a una cámara húmeda para regular el gasto
a
utilizarse.
la tercera, a una cámara seca que sirve para proteger la válvula
de control.
Consideraciones iniciales
Es necesario conocer la velocidad de pase y ha pérdida de
carga sobre el orificio de salida. En la Figura 1, aplicando la
ecuación de Bernoulli entre los puntos O y 1, resulta:

Considerando los valores de Po, Vo, P1 y h1 igual a cero, se

tiene: ℎ0 = 𝑉12
2.𝑔
…(1)
Donde:
ho= Altura entre el afloramiento y el orificio de entrada (se
recomienda valores de 0.4 a0.5 m).
V1 = Velocidad teórica en m/s.
g = Aceleración de la gravedad (9.81 m/ 𝑠 2 ).
Mediante la ecuación de continuidad considerando los puntos 1
y 2, se tiene:
𝑄1 = 𝑄2
𝐶𝑑 ∗ 𝐴1 ∗ 𝑉1 = 𝐴2 ∗ 𝑉2
Siendo: 𝐴1 = 𝐴2
𝑉2
𝑉1 = ….(2)
𝐶𝑑
Donde:
V2 = Velocidad de paso (se recomiendan valores menores o
iguales a 0.6 m/s).
Cd = coeficiente de descarga en el punto 1 (se asume 0.8).
Reemplazando el valor de V1 en la ecuación (2) en la ecuación
𝑉2 2 …(3)
(1), se tiene: ℎ0 = 1.56 2.𝑔
1. CALCULO DE LA DISTANCIA ENTRE EL PUNTO
DE AFLORAMIENTO Y LA CAMARA HUMEDA (L)
Calculo de la perdida de carga en el
orificio (ho)

H = 0.40 m
2.
𝑉= 𝑔. 𝐻
g= 9.81 m/s2
1.56
𝑉 = 2.24 m/s
(V de Diseño) → V= 0.50 m/s
𝑉2
ℎ0 = 1.56 ho= 0.020
2. 𝑔
m
Cálculo de la perdida de carga (Hf)
• 𝐻 = 0.40 𝑚 𝐻𝑓 = 𝐻 − ℎ0
• ℎ0 = 0.020 𝑚
• 𝐻𝑓 =
Cálculo
0.38 𝑚de la distancia entre el afloramiento y la
𝐻𝑓
caja de captación (L); L = 0.30
𝐻𝑓 = 0.38 𝑚

𝐿 = 1.267 𝑚
Carga disponible y pérdida de carga.
2. ANCHO DE LA PANTALLA (b)
Calculo del Diámetro del orificio de entrada (D):
𝑙𝑡𝑠 𝑄 𝑚𝑑
𝑄𝑚 = 1.18 𝑠 𝐴 = 𝐶 𝑑 .𝑉
𝑑
𝑚
𝑉 = 0.50 𝑠
𝐶𝑑 = 0.8 (coeficiente de descarga)

4𝐴
𝐴= 2.95x10−3 m2 D= 𝜋

𝐷 = 0.061𝑚 = 6.129 𝑐𝑚
𝐷 = 2.5 𝑝𝑢𝑙𝑔
Cálculo del Número de Orificios (NA)
𝐷1 = 2 12" 1.5” (se puede recalcular)
1
𝐷2 = 1 "
2
2
𝐷1
𝐷1 ≤ 2“ 𝑁𝐴 = +1
Recomendación : 𝐷2

𝐷, 𝑑𝑒 𝑑𝑖𝑠𝑒ñ𝑜 = 1 1/2"
6.352
𝑁𝐴 = 3.812
+ 1 = 3.78 asumimos NA= 4

NA= 4
Calculo del ancho de la pantalla (b)
𝑏 = 2 6𝐷 + 𝑁𝐴 𝐷 + 3𝐷(𝑁𝐴 −
1) 1
• 𝐷 = 1 2"
• b= 37.5 pulg
Entonces b =
95.25 cm
Consideramos un ancho de:
b= 1.00 m
b= 1.00 m
3. ALTURA DE LA CAMARA HUMEDA (Ht)
Calculo del valor de la carga
(H) 𝑄𝑚𝑑 2
H = 1.56 2
2. 𝑔. 𝐴
𝑄𝑚𝑑 = 𝐶𝑎𝑢𝑑𝑎𝑙 𝑚𝑎𝑥𝑖𝑚𝑜 𝑑𝑖𝑎𝑟𝑖𝑜; 𝟏. 𝟏𝟖 𝐬𝐥 = 𝟎. 𝟎𝟎𝟏𝟏𝟖𝒎𝟑/𝒔
A=0.0011401m2 ; g= 9.81 m/s2

H = 0.0852𝑚; 𝐻 = 8.52𝑐𝑚 < 30 𝑐𝑚 … 30𝑐𝑚 𝑜𝑘

(𝑟𝑒𝑐𝑜𝑚𝑒𝑛𝑑𝑎𝑑𝑜)

A= 10.00 cm 𝐻𝑡 = 𝐴 + 𝐵 + 𝐻 + 𝐷 + 𝐸
B= 3.81 cm
D= 3.00 cm
E= 30.00 cm
H= 8.52 cm 𝐻𝑡 = 76.81 𝑐𝑚
4. DIMENSIONAMIENTO DE LA CANASTILLA
Calculo del diámetro (Dcanastilla) y longitud de la
canastilla (L)

𝐷𝑐 = 1 1/2" 𝐷𝑐𝑎𝑛𝑎𝑠𝑡𝑖𝑙𝑙𝑎 = 2.
𝐷𝑐𝑎𝑛𝑎𝑠𝑡𝑖𝑙𝑙𝑎 = 3“ 𝐷𝑐
Recomendación: 3𝐷𝑐 ≤ 𝐿 ≥ 6𝐷𝑐
Calculamos “L”: 11 ≤ 𝐿 ≥ 23
Entonces: 𝐿 = 20.00 𝑐𝑚
Área de la ranura (Ar): 35.00 𝑚𝑚2 (7mm*5 mm)
Área de la ranura (Ar): 3.5*10−5 𝑚 2
Calculo del área total de ranuras (At)
𝐷𝑐 = 1 1/2“
𝐴𝑐 = 𝜋. 𝐷𝑐 2

𝐴 𝑐 =1.14 *10−3 𝑚 2
𝐴 𝑡 = 2. 𝐴𝑐
𝐴 𝑡 = 2.28*10−3 𝑚 2
Recomendaciones: El valor de At no debe ser mayor
al 50% del área lateral de la granada o canastilla (Ag)
𝐴𝑔 = 0.5𝐷𝑔. 𝐿
𝐷𝑔 = 3“; L=0.20m
𝐴𝑔 = 0.02394 𝑚2…si cumple
Número de Ranuras
á𝑟𝑒𝑎 𝑡 𝑜 𝑡𝑎 𝑙 𝑑 𝑒 𝑟 𝑎 𝑛 𝑢 𝑟 𝑎 (𝐴𝑡)
𝑁° 𝑑𝑒 𝑟𝑎𝑛𝑢𝑟𝑎𝑠 =
á𝑟𝑒𝑎 𝑑 𝑒 𝑟 𝑎 𝑛 𝑢 𝑟 𝑎 (𝐴𝑟)

2.28∗10−3−5𝑚 2 2
Nº de ranuras = 3.50∗10 𝑚

Nº de ranuras = 65.142 ≈ 65
5. REBOSE Y LIMPIA
La tubería de rebose y limpia tienen el mismo diámetro.
TUBERIA DE LIMPIA
0.71 ∗

𝑙𝑡 𝑄 0.38
𝐷 =
Q= Caudal máximo = 1.30 𝑠 (Nota:
𝑠 ℎ𝑓el valor se considera en lts/s)
0.21

ℎ𝑓= pérdida de carga unitaria 0.015 m/m

4”
D= 1.89 “ D= 2”
CONO DE REBOSE ≈
D
2D
x 2”
4”
2”
