Manual Inicial Parte 1 5G

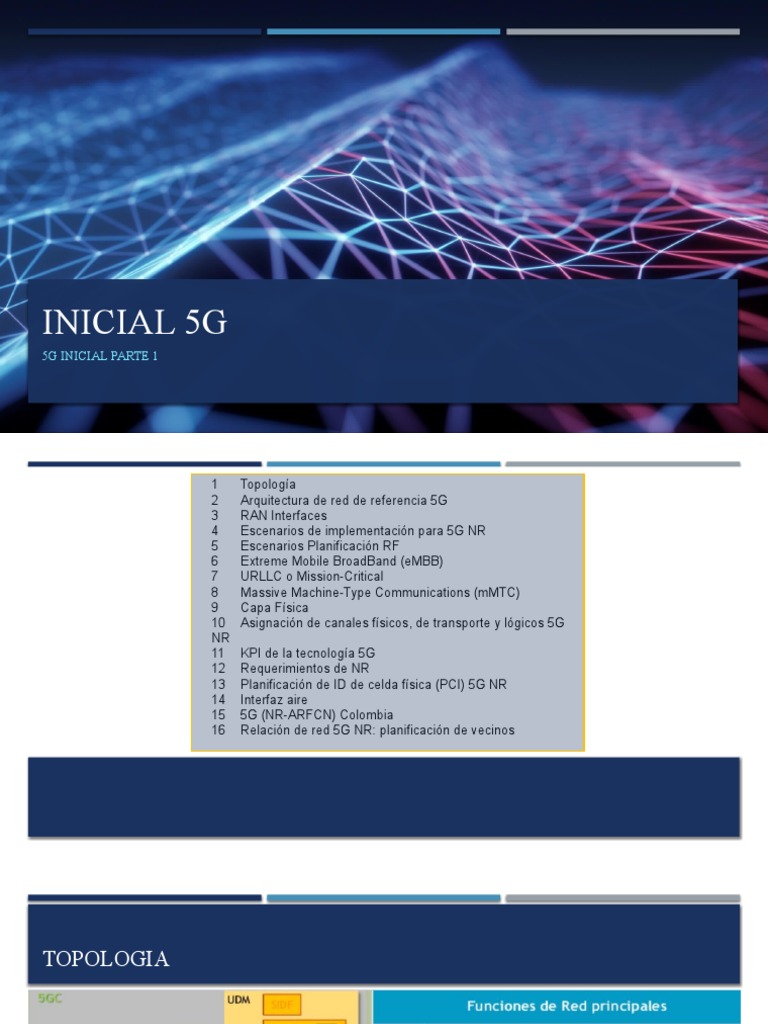

INICIAL 5G
5G INICIAL PARTE 1
1 Topología
2 Arquitectura de red de referencia 5G
3 RAN Interfaces
4 Escenarios de implementación para 5G NR
5 Escenarios Planificación RF
6 Extreme Mobile BroadBand (eMBB)
7 URLLC o Mission-Critical
8 Massive Machine‐Type Communications (mMTC)
9 Capa Física
10 Asignación de canales físicos, de transporte y lógicos 5G
NR
11 KPI de la tecnología 5G
12 Requerimientos de NR
13 Planificación de ID de celda física (PCI) 5G NR
14 Interfaz aire
15 5G (NR-ARFCN) Colombia
16 Relación de red 5G NR: planificación de vecinos
TOPOLOGIA
TOPOLOGIA
TOPOLOGIA
ARQUITECTURA DE RED DE REFERENCIA 5G
En reuniones recientes, 3GPP llega a un acuerdo provisional para la arquitectura de red de referencia 5G sin
itinerancia. La arquitectura de red de referencia acordada se muestra en la figura según 3GPP TR 23.799.
Nodos de red y sus funciones:
Equipo de usuario ( UE ) Estación base de

nodo de próxima generación ( gNB )
Función de gestión de movilidad y acceso central (AMF) - responsable de seguir
- Terminación de la interfaz del plano de control de RAN (NG2)
- Terminación de NAS (NG1), cifrado NAS y protección de integridad
- Movilidad Gestión
- Intercepción legal (para eventos de AMF e interfaz con el sistema de inercepción legal)
- Proxy transparente para la autenticación de acceso de enrutamiento y mensajes SM
- Autenticación de
acceso - Autorización de acceso
- Security Anchor Function (SEA): interactúa con el UDM y el UE, recibe la clave intermedia que se estableció
como resultado del proceso de autenticación del UE; en el caso de la autenticación basada en USIM, la AMF
recupera el material de seguridad del UDM
- Security Context Management (SCM): recibe una clave del SEA que utiliza para derivar claves específicas
de la red de acceso
Función del plano de usuario (UPF) - las funciones son
- Manejo de QoS para el plano de usuario
- Enrutamiento y reenvío de
paquetes - Inspección de paquetes y aplicación de reglas de políticas
- Intercepción legal (plano de usuario)
- Contabilidad e informes de tráfico
- Punto de anclaje para movilidad Intra / Inter-RAT (cuando corresponda)
- Soporte para la interacción con DN externo para el transporte de señalización para la autorización /
autenticación de sesión de PDU mediante la
función de control de gestión de sesión (SMF) de DN externo - admite lo siguiente:
- Gestión de sesión
- Asignación y gestión de direcciones IP de UE (incluida la autorización opcional)
- Selección y control de la función del plano de usuario
- Terminación de interfaces hacia el control de políticas y funciones de cobro
- Control de parte de la aplicación de políticas y QoS
- Intercepción legal (para eventos de administración de sesiones e interfaz con el sistema de intercepción
legal)
Función del plano de usuario (UPF)
- Terminación de partes de administración de sesiones de mensajes NAS
- Notificación de datos de enlace descendente
- Iniciador de información de gestión de sesión específica del nodo de acceso, enviada a través de AMF
sobre NG2 al nodo de acceso
- Funcionalidad de itinerancia
- Manejo de la aplicación local para aplicar SLA de QoS (VPLMN)
- Recopilación de datos de carga e interfaz de carga (VPLMN)
- Intercepción legal (en VPLMN para sesión Gestión de eventos e interfaz para el sistema de intercepción
legal)
Red de datos (DN) : Servicios de operador, acceso a Internet u otros servicios
Función de servidor de autenticación (AUSF) - Realiza procesos de autenticación con UE
Unified Data Management (UDM) - Admite:

- Repositorio de credenciales de autenticación y Función de procesamiento (ARPF); esta función almacena
las credenciales de seguridad a largo plazo utilizadas en la autenticación para AKA
- Almacenamiento de información de suscripción
Función de control de políticas (PCF) - Proporciona:

- Soporte de un marco de políticas unificado para gobernar el comportamiento de la red
- Reglas de políticas para controlar las funciones del plano que las hacen cumplir
Función de aplicación (AF) - Solicita políticas dinámicas y / o cobro controlar

Nomenclatura de interfaces de red
Igual que en otras redes heredadas, los requisitos técnicos de 5G también dan nombres a las interfaces,
estos nombres se enumeran a continuación:
•NG1: Punto de referencia entre el UE y la función de Gestión de Acceso y Movilidad

•NG2: Punto de referencia entre el gNB y la función de Gestión de Acceso y Movilidad
•NG3: Punto de referencia entre el gNB y la función del plano de usuario (UPF)
•NG4: Punto de referencia entre la función de gestión de sesiones (SMF) y la función del plano de usuario
(UPF)
•NG5: Punto de referencia entre la función de política (PCF) y una función de aplicación (AF)
•NG6: Punto de referencia entre la función de plano de usuario (UPF) y una red de datos (DN)
•NG7: Punto de referencia entre la función de gestión de sesiones (SMF) y la función de control de políticas
(PCF)
•NG8: Punto de referencia entre la Gestión Unificada de Datos y AMF
•NG9: punto de referencia entre dos funciones del plano de usuario principal (UPF)
•NG10: Punto de referencia entre UDM y SMF
•NG11: Punto de referencia entre la función de gestión de acceso y movilidad (AMF) y la función de gestión
de sesiones (SMF)
•NG12: Punto de referencia entre la función de gestión de acceso y movilidad (AMF) y la función de servidor
de autenticación (AUSF)
•NG13: Punto de referencia entre UDM y la función del servidor de autenticación (AUSF)
•NG14: Punto de referencia entre 2 funciones de gestión de acceso y movilidad (AMF)
•NG15: Punto de referencia entre PCF y AMF en caso de escenario sin itinerancia, V-PCF y AMF en caso de
escenario de itinerancia
RAN INTERFACES
Como veis, interfaces en RAN existen 3 que son

condicionales a la topología siendo N1 y N2 interfaces
que siempre se direccionan a una unidad de control bien
sea el AMF o a un MME. El interface N3 es el plano de
Usuario por donde se direccionara el trafico. Por hacer
una comparativa con LTE S1U o X2 seria N3 y S1C
serian N1 y N2. Fácil.
RAN INTERFACES
N1y N2 entre gNB (gNodeB) y AMF (Función
de gestión, movilidad y acceso al núcleo) es
usado para soportar servicios relacionados
con UE y no UE. Esto incluye operaciones
como actualizaciones de configuración,
transferencia de contexto de UE, gestión de
recursos de sesión de PDU y soporte para
procedimientos de movilidad.
El usuario (UE) tiene una conexión de RF de
muy alta velocidad a la torre local más
cercana. Esta conexión de alta velocidad está
siempre encendida, siempre que el móvil esté
encendido.
RAN INTERFACES
La arquitectura general de NR RAN (Red de acceso

de radio) no se vería muy diferente de la LTE. Sin
embargo, al entrar en detalles, comenzaremos a ver
algunas diferencias también. Vereis un nombre
diferente de cada nodo e interfaz. MME / S-GW en
LTE se reemplaza por AMF / UPF en NR y X2 / S1
en LTE se reemplaza por Xn / NG-C / U en NR. Un
nombre diferente significaría un protocolo e
implementación diferentes. Entre todas estas
diferencias, la más destacada sería que la
estructura interna de gNB se divide en dos partes
llamadas CU (Unidad Central) y DU (Unidad
Distribuida) como se muestra a continuación y estas
dos entidades están conectadas por una nueva
interfaz llamada F1
RAN INTERFACES
Mi primera pregunta fue "¿exactamente en qué punto ocurre la

división?". Por ahora, parece depender de cómo lo implementes. En
teoría, puede dividir en todas las capas de la pila de protocolos.
Esta opción permitirá centralizar la agregación de tráfico desde los

puntos de transmisión NR y E-UTRA. Además, puede facilitar la
gestión de la carga de tráfico entre los puntos de transmisión NR y E-
UTRA.
Los fundamentos para lograr una división PDCP-RLC ya se han
estandarizado para la conectividad dual LTE. Por lo tanto, esta opción
dividida debería ser la opción más sencilla de estandarizar y el
esfuerzo incremental requerido para estandarizarla debería ser
relativamente pequeño.
RAN INTERFACES
"¿Por qué tenemos que pensar en este tipo de

división?". Creo que la respuesta simple sería 'es porque
esta división ayuda a virtualizar las funcionalidades de la
red'. La virtualización generalmente significa flexibilidad y
reducción de costos. Con este tipo de división, podemos
pensar en una implementación de RAN como se mostro
en el Slide anterior. Al menos a partir de ahora, sería difícil
virtualizar la capa inferior de gNB (PHY / MAC / RLC), pero
podría colocar una pila de protocolos de capa superior
(PDCP y superior) en un protocolo abierto basado en
hardware y software.
ESCENARIOS DE IMPLEMENTACIÓN PARA 5G NR
Trabajamos en 2 escenarios, en uno la red LTE funciona como master y en el otro la red 5G toma el master.
eNB  EPC  4G es Master

gNR  5GC  5G es Master
ng-eNB  5GC  5G es Master
en-gNB  EPC 4G es Master

gNB  5GC  5G es Master
Es importante quedarse con estas

nomenclaturas ya que según se nombre la
estación implica un modelo de topología u
otra.
La evolución actual en implementación del 5G implicaría un escenario compartido entre la red actual 4G y la
nueva 5G haciendo uso del Envolve Packet Core de LTE, eso cambiara en breve cuando el despliegue sea
mayor.
NR es capaz de funcionar tanto en implementaciones independientes como en implementaciones
independientes, la implementación de la Fase 1 debe considerarse implementaciones no independientes. En
términos de diseño de celda, una celda 5G NR se puede implementar tanto en implementaciones
homogéneas como heterogéneas y se pueden considerar tres casos.
•Caso # 1 Implementación homogénea donde la celda LTE y las celdas NR brindan una cobertura similar,
esto sucederá cuando NR esté operando en la misma banda que LTE. En esta implementación, las celdas
son celdas co-ubicadas
•Caso n. ° 2 Implementación heterogénea donde las células LTE y NR tienen un tamaño diferente. En este
tipo de implementación, la celda LTE tiene un tamaño de celda grande para cumplir con los requisitos de
cobertura, mientras que el tamaño de celda NR es pequeño para cumplir con los requisitos de
capacidad. Aquí, la celda NR se puede implementar como una celda co-ubicada o una celda no ubicada
como un punto caliente.
Caso n. ° 3 Implementación heterogénea donde las células LTE y NR tienen un tamaño diferente. En este
tipo de implementación, la celda NR tiene un tamaño de celda grande para cumplir con los requisitos de
cobertura, mientras que el tamaño de celda LTE es pequeño para cumplir con los requisitos de
capacidad. Aquí, la celda NR se puede implementar como una celda co-ubicada o una celda no ubicada
como un punto caliente
Arquitectura de red de radio 4G LTE y 5G NR
Los escenarios de implementación en términos de conexión Core Network-RAN pueden ser los siguientes:
LTE eNB es un nodo maestro

Esta topología de red será más famosa por las implementaciones no independientes de la fase 1. LTE eNB
será el maestro y anclará la celda NR. Todo el procedimiento de señalización se realizará en la celda LTE.
gNB es un nodo maestro
Este despliegue de red será parte de la fase 2 donde la celda NR tendrá capacidades operativas
independientes y será capaz de anclar el eLTE eNB. Todo el procedimiento de señalización se realizará en la
celda NR.
eLTE eNB es un nodo maestro
Un eLTE eNB tendrá la capacidad de comunicarse con la red Next Gen Core. Una celda LTE versión 14 /
versión 15 puede considerarse como eLTE eNB. Aquí, la celda eLTE se puede implementar de forma
independiente con Next Gen Core o eLTE eNB conectado con Next Gen Core anclando una celda NR no
independiente.
En esta topología de red, tanto la red de acceso de radio LTE como la NR están conectadas a su red central
respectiva para funcionar en un entorno independiente y admitir la movilidad de LTE a NR y viceversa.
Interfuncionamiento con WLAN
En la fase 2, cuando NR es capaz de funcionar como una celda independiente, se puede mejorar aún más
para interactuar con WLAN para la descarga de Wi-Fi y utilizar los beneficios del espectro no pagado.
ESCENARIOS PLANIFICACIÓN RF
El uso de diferentes frecuencias ha de ser

tomado en cuenta para propósitos de
optimización RF y balance de cargas ya que
es obvio que frecuencias muy elevadas
conllevan un ancho de banda mas alto que
mejora el throughput y latencia, pero son
pésimas para llegar lejos.
Es por ello que en el diseño de red,
conociendo a la gente de diseño y
recomendaciones de nuestro siempre amado
vendor… la van a cagar mil veces.
Recomendación: Frecuencias altas para

crear HotSpots de soporte en áreas reducidas
y de alta densidad… no experimentos de
hacerlas llegar 5 Km a ver si explotan como
hasta ahora.
Como se advirtió en el slide anterior una buena gestión de capas en frecuencia mejora mucho la experiencia de
usuario, genera un 90% menos de problemas en la red. La distribución que se observa es la manera LOGICA
de crear las capas de red necesarias para cada escenario. Es bueno verlo ahora, ya que “LOGICA” será una
palabra mística, de esas de las que todo el mundo a oído hablar, pero nadie ni la ha visto… ni la se la espera…
jejejeje.
Así se distribuye inicialmente la red 5G, obviamente en Colombia no se ha subastado bandas por encima de
los 3Ghz por lo que con las que se tienen podríamos determinar la banda de 700Mhz como Low band,
1900Mhz como Mid Bad y las bandas de 2600 y 2700 Mhz como las dense Urban.
Quédense con esta imagen que la necesitaran para explicársela a algún Proyect Manager (con dibujitos
siempre es mejor)
Se deben de producir movimientos de portadoras con el fin de mejorar el ancho de banda disponible para 5G.
En muchos países se deja la banda de GSM para comunicaciones generales de voz, 3G dona parte de sus
portadoras, así como 4G hacia 5G. Tiene su lógica ya que 3G y 4G mueven datos que el 5G puede hacer por
si mismo. GSM no se toca por razones estratégicas en caso de colapso de las redes IP ya que estas usan
enlaces y fibra combinada para servicios de voz.
Os incorporo esta imagen también simplemente para que conozcáis la terminología eMBB. mMTC, URLLC.
Son servicios disponibles en la red y aparecerán de vez en cuando en algún lado. Así cuando aparezcan
sabéis de que hablan y cuales son sus características.
Como vimos en el Slide 20 los

escenarios a los que vamos a hacer
frente inicialmente y en su evolución
serian los que aparecen en la imagen.
Como observáis, los nombres de las

Estaciones cambian según el escenario
de topología.
Si… lo se, que ganas de tocar las

palmas, pero así se definió para que
nos concentremos mas … imagino que
será para eso.
DYNAMIC SPECTRUM SHARING (DSS)
A diferencia de las tecnologías anteriores en las que para iniciar un despliegue no existía otra alternativa que
contar con espectro dedicado, con 5G se tiene la posibilidad de compartir el espectro de LTE. Dynamic
Spectrum Sharing (DSS) es una funcionalidad que permite desplegar 5G sobre espectro 4G. La idea es que
ambas tecnologías operen simultáneamente compartiendo dinámicamente una banda de frecuencias.
La principal desventaja que tiene el usar espectro dedicado para una nueva tecnología es que los usuarios
son escasos al inicio. Mientras que la tecnología previa presenta congestión, se tendrían varios MHz
dedicados a la nueva tecnología, pero con poca penetración de usuarios, por lo que el desborde de tráfico no
resulta viable. Para los operadores este periodo inicial es muy poco rentable. Pagan cientos de millones de
dólares por ese nuevo espectro, pero les toma meses generar ganancias significativas con el mismo. Con
DSS no es necesario dedicar una portadora exclusivamente a 5G.
La figura muestra las opciones de re-farming que se tienen. El uso de DSS trae eficiencia en la utilización del espectro
Hasta cierto punto la similitud de la capa física entre 4G y 5G facilita la implementación de la funcionalidad.
Ambas tecnologías usan una grilla de resource elements, que representan un subcarrier (frecuencia) y un
símbolo (tiempo). La idea principal es que las transmisiones de 5G ocurren en los recursos que no son
siempre utilizados por 4G. Recordemos que en LTE, los canales son asignados estáticamente en frecuencia y
en tiempo. 5G por su parte dispone de mucha flexibilidad para configurar señales de referencia, canales de
control y de datos. Esto es aprovechado para asignar recursos de tal manera que se eviten las colisiones entre
ambas tecnologías.
LTE usa un subcarrier spacing (SCS) de 15KHz. Por su parte 5G puede usar 15 y 30KHz para DSS. La
ortogonalidad de las transmisiones entre ambas tecnologías es posible mantenerla aún cuando 5G utiliza SCS
de 30KHz.
DSS requiere sincronización entre 4G y 5G tanto en frecuencia como en tiempo. En el downlink esto no es
mayor problema ya que g NodeB y e NodeB comúnmente serán cosite por lo que tomarían el sincronismo de
la misma fuente. Para el UL, el sincronismo se lo consigue mediante Timing Advance.
La premisa fundamental para la asignación de recursos es que los resource elements que se asignan a 5G no
pueden interferir con los Cell specific Reference Signals (CRS) de 4G.
La figura muestra un ejemplo de CRS de 4G para 2 puertos de antena.

La solución para esto es usar los subframes Multicast-Broadcast Single-Frequency Network (MBSFN)
disponibles en LTE. Como se muestra en la figura , los subframes 1, 2, 3, 6, 7 y 8 de un radio frame pueden
ser configurados como MBSFN. Con esto se restringe las CRS únicamente al primer símbolo, que junto con
los recursos para PCFICH, PHICH y PDCCH ocupan 2 símbolos, por lo que a 5G le quedan 12 símbolos
disponibles en los que se puede transmitir sin problemas el bloque SS/PBCH.
Para las transmisiones de NR PDSCH sí es posible utilizar los subframes normales de LTE. En este caso se
realiza multiplexación en tiempo y frecuencia alrededor de los CRS de 4G. Los CRS reducen el número de
resource elements disponibles para NR PDSCH. Adicionalmente se deben considerar los Synchronization
Signals y PBCH de 4G. Para esto se utilizan los recursos reservados disponibles en NR. Estos recursos
reservados son resource blocks que no pueden ser usados para NR PDSCH, sino que se reservan para otros
propósitos, como futuros servicios que se vayan definiendo en las especificaciones o también en el caso de
DSS para configurar SS y PBCH de LTE.
Otro punto para tener en cuenta son los Demodulation Reference Signal (DMRS) de NR PDSCH. Al usar un
SCS de 15KHz si se configura un DMRS adicional, este ocuparía el símbolo 11 del subframe pero coincidiría
con el CRS de LTE. Para solucionar esto el DMRS adicional se mueve al símbolo 12
Finalmente, como ya podemos suponer, los schedulers de ambas tecnologías deben coordinar la
asignación de los recursos.
EXTREME MOBILE BROADBAND (EMBB)
Definido en el TR 22.863, el concepto de eMBB está enfocado a tener mejor cobertura y mayores
velocidades de carga y descarga de datos (Gbps) desde cualquier dispositivo y en cualquier ubicación
(entornos urbanos densos, rural, alta movilidad, interiores). Se trata de ofrecer todo el potencial del 5G
enfocado a experiencias de usuarios donde se demande máxima capacidad (tal y como harían las small cells
en zonas de hotspots). Para ello se requiere un ancho de banda elevado (100 – 400 MHz) y por tanto tener
que hacer uso del espectro licenciado, no licenciado y compartido. Donde hay disponible este ancho de
banda tan elevado es en la parte alta del espectro, por encima de los 30 GHz. Al proporcionar
comunicaciones de alta velocidad de datos y baja latencia, la banda ancha móvil extrema (eMBB) ofrece una
buena cobertura, mejorando la ofrecida por 4G. La capacidad por área de cobertura es muy alta (Tbps/km2 )
lo que hace que se puedan disfrutar de servicios en tiempo real con una calidad excelente. La conectividad y
el ancho de banda son más uniformes en el área de cobertura y el rendimiento se degrada gradualmente a
medida que aumenta el número de usuarios. Un ejemplo de este tipo de aplicaciones es la realidad virtual y
aumentada (AR/VR). También la popularización de almacenar información en “la nube” ha aumentado el
tráfico en el UL, a diferencia del pasado donde normalmente se hacían más descargas que cargas.
URLLC O MISSION-CRITICAL
URLLC o Mission-Critical Services, requiere rendimiento de alta velocidad, pero sobre todo priorizando una
baja latencia (menor a 1 ms) para conseguir control en tiempo real a velocidades de hasta 500 km/hr. A la vez
que debe lograr una alta disponibilidad y confiabilidad en las comunicaciones, controlando la privacidad e
integridad de los datos extremo a extremo y por ende la seguridad de los usuarios. Algunos ejemplos de
aplicaciones uMTC son los coches autónomos (por ejemplo, los coches “headless” de Google y Uber),
sistemas de transporte público, drones, vehículos aéreos sin piloto, automatización industrial, cuidado de
salud remoto y control de redes inteligentes. Para asegurar que estas aplicaciones funcionen de forma segura
debe preparase un interfaz aire donde no exista conflicto entre las redes existentes. Una forma de lograrlo es
densificando la red mediante small cells y redes de acceso fijo y usando frecuencias desde los 600 MHz a 80
GHz.
MASSIVE MACHINE‐TYPE COMMUNICATIONS (MMTC)
A diferencia de las aplicaciones eMBB y uMTC, en mMTC (TR 22.861) la comunicación se realiza entre
dispositivos sin existir ninguna o casi ninguna interacción humana. Además, al no requerir velocidades de
Tx/Rx3 elevadas necesitan poco ancho de banda (típicamente 200 kHz), lo cual hace que sea fácil usar
partes del ocupado espectro por debajo de 1 GHz. Así se consigue operar en bandas bajas que consiguen
mayor alcance de cobertura. Ericsson predice que el número de dispositivos conectados en 2022 será de 29
billones de los cuales 18 billones estarán relacionados con comunicaciones IoT. Incluso, se piensa que este
año (2018) el número de dispositivos IoT (carros, máquinas, contadores, dispositivos portátiles,
electrodomésticos) superará al número de teléfonos móviles. La mayor parte de los dispositivos IoT se
comunicarán por medio de redes de corto alcance como Wi-Fi y Bluetooth, aunque el mayor aumento en el
CAGR (Compound Annual Growth Rate) lo veremos en redes de largo alcance como redes móviles o WANs
(Wide Area Network).
CAPA FISICA
Para poder soportar las diferentes aplicaciones, como eMBB, URLLC y MTC usando la misma tecnología 5G,
se ha hecho necesario evolucionar la capa física a un modelo flexible y escalable. Se han modificado una
serie de parámetros como el tamaño del espacio de subportadoras (SCS, Subcarrier Spacing), el prefijo
cíclico (CP, Cyclic Prefix) y el intervalo de tiempo de transmisión (TTI, Transmission Time Interval). El SCS
es el ancho de banda que ocupa una subportadora y se representa como Δf. A diferencia de LTE que tiene un
SCS fijo de 15 kHz, en 5G [8] el SCS es igual a 2µ * 15 kHz, donde µ es la numerología y puede ser 0, 1, 2, 3
o 4 (5 soportado en la Versión 16). Las subportadoras de 15, 30 y 60 kHz se aplicarán a las frecuencias por
debajo de los 6 GHz y las de 60, 120 y 240 kHz se aplicarán a frecuencias por encima de 6 GHz.
La Nueva Radio soporta dos longitudes del CP: normal y extendida, al igual que LTE. Las tramas pueden
ser de tipo DL (downlink) o UL (uplink) y debido a las distintas numerologías su estructura varía. Sin
embargo, como en LTE, mantienen una duración de 10 ms y se dividen en 10 subtramas de 1 ms cada una.
CAPA FISICA
El número de slots por subtrama si varía en dependencia del valor de µ. Cada slot estará formado por 12 o 14
símbolos OFDM (Orthogonal Frequency Division Multiplexing), dependiendo si el CP es normal o extendido.
Además, los símbolos pueden ser de tres tipos DL, UL o flexible y los slots pueden ser solo DL, solo UL o
mixtos. El SFI (Slot Format Indicator) le indica al UE (User Equipment) cuando un símbolo es de un tipo u
otro. Existen 256 configuraciones o formatos dependiendo de la cantidad y disposición de símbolos (DL, UL,
flexible) que haya en cada slot. Las configuraciones de la 56 a la 254 están reservadas y en la 255 el UE
determina el formato del slot.
También existen los Mini slots que pueden tener 2, 4 o 7 símbolos y se emplean para aplicaciones que
requieren muy baja latencia como URLLC, para permitir la coexistencia con LTE, por ejemplo, mediante el
uso de subtramas MBSFN (Multimedia Broadcast Services Single Frequency Network) de LTE para NR, o
para compatibilidad con espectro no licenciado. En la siguiente tabla se observa el valor del SCS para cada
numerología, la cantidad de símbolos por slot, de slots por subtrama y por trama.
CAPA FÍSICA
El 5G NR permite ajustar dinámicamente los símbolos UL y DL que componen un slot con el propósito de
ajustarse a la carga de trabajo cambiante.
CAPA FISICA
El SCS es una compensación entre la duración del símbolo y la escucha del prefijo cíclico. Cuando el SCS es
menor, la duración del símbolo es mayor y el CP es más pequeño para evitar la interferencia entre símbolos
(ISI), mientras que si el SCS es mayor la duración del símbolo es más corta y se usará un mayor CP para
manejar la interferencia entre símbolos. Por ende, el prefijo cíclico es necesario para gestionar la interferencia
entre símbolos debido a la existencia de señales que llegan por múltiples rutas. La selección del CP se
determinará de acuerdo con el entorno (exterior o interior), la banda de frecuencia y el tipo de servicio.
Un Resource Block (RB) es definido por el 3GPP como 12 subportadoras consecutivas en el domino de la
frecuencia. En LTE el ancho de banda de los RBs era de 180 kHz fijos, pero en NR no lo es y su tamaño
depende del SCS. En la siguiente tabla podemos ver su medida para ambos dominios en función del SCS
CAPA FISICA
CAPA FISICA
En 5G NR se espera que el BW sea de 100 MHz en bandas por debajo de los 6 GHz y por encima de los 400
MHz en bandas milimétricas. Con su diseño se quiere superar el 90% de eficiencia espectral ofrecido por LTE
y alcanzar el 99%, lo cual es una mejora significativa. Otra diferencia con respecto a LTE es que el NR no
reserva ninguna subportadora central (DC) para los enlaces ascendente (UL) y descendente (DL). En LTE
esta subportadora no trasmite información ya que se emplea para facilitar los mecanismos de ajuste y
sincronización en la frecuencia del receptor. El ancho de banda mínimo y máximo que se necesita para una
transmisión depende el número mínimo y máximo de RBs que se empleen, es decir de su BW. En la
siguiente tabla aparecen los valores para cada numerología teniendo en cuenta la banda de guarda:
CAPA FISICA
Las siguientes tablas muestran la cantidad de RBs que caben en el canal de trasmisión, el ancho de banda
del canal, así como el ancho de banda de guarda para cada valor de la numerología.
CAPA FISICA
El espectro de LTE está compuesto por 52 bandas, especificadas en el 3GPP, de las cuales 35 son FDD/SDL
(Supplemental Downlink) y 17 son TDD. Los anchos de banda definidos son 1.4 MHz, 3 MHz, 5 MHz, 10
MHz, 15 MHz y 20 MHz y se emplea Carrier Agreggation (CA) para aumentar la capacidad. En la Rel-14 se
han aprobado hasta 32 CCs aunque los operadores, debido al espectro disponible y su licenciamiento,
emplean como máximo 5 CCs para un BW total de 100 MHz. Con estas características la capacidad máxima
alcanzada por LTE alcanza 1 Gbps, combinando CA con MIMO 4x4 y modulación 256QAM. Para incrementar
esta capacidad, se necesita más espectro, una forma de conseguirlo es usando bandas no licenciadas
(Licensed Assisted Access, LAA) como puede ser la banda 46 (5150-5925 MHz). En 5G será un requisito
importante emplear BW de al menos 100 MHz por debajo de 6 GHz y 400 MHz por encima de 6 GHz. Por
debajo de los 6 GHz casi todo el espectro está siendo empleado para otras tecnologías y sólo se encuentran
100 MHz consecutivos en la banda 41 (2.5 GHz) y en la banda C (3.3-4.2 GHz y 4.4-4.99 GHz). El
despliegue de 5G traerá consigo la existencia de nuevos nodos gNB que irán conectados entre sí y con los
existentes nodos LTE (eNB) mediante la interfaz Xn. Por tanto, la Nueva RAN consistirá en nodos lógicos
gNBs y eNBs que proporcionarán las terminaciones de protocolo NR y E-UTRA, respectivamente, a los
planos de usuario y de control hacia el UE. La interfaz NG conecta a los nodos lógicos con el NGCP/UPGWs.
CAPA FISICA
ASIGNACIÓN DE CANALES FÍSICOS, DE TRANSPORTE Y
LÓGICOS 5G NR
Definición de canal lógico : La capa de control de acceso al medio (MAC) de NR proporciona servicios a
la capa de control de enlace de radio (RLC) en forma de canales lógicos. Un canal lógico se define por
el tipo de información que transporta y generalmente se diferencia como un canal de control , usado para
la transmisión de información de control y configuración o como un canal de tráfico usado para los datos
del usuario.
Canal de control de difusión (BCCH)
Canal de control de localización (PCCH)
Canal de control común (CCCH)
Canal de control dedicado (DCCH)
Canal de tráfico dedicado (DTCH)
LÓGICOS 5G NR
•Canal de control de difusión (BCCH): se utiliza para transmitir información del sistema desde la red a los
UE en una cobertura celular. Antes de acceder al sistema, un UE necesita adquirir la información del sistema
para averiguar la configuración del sistema. El canal BCCH se utiliza en la operación autónoma (SA) de NR,
en el caso de la operación no autónoma (NSA), la información del sistema la proporciona la celda LTE y no
hay BCCH.
•Canal de control de localización (PCCH): se utiliza para localizar los UE cuya ubicación a nivel de celda no
es conocida por la red. Por lo tanto, el mensaje de búsqueda debe transmitirse en múltiples celdas. Similar a
BCCH, PCCH también se usa en la operación de SA, en el caso de la operación de NSA, la celda LTE
proporciona la búsqueda y no hay PCCH.
•Canal de control común (CCCH): se utiliza para la transmisión de información de control a los UE con
respecto al acceso aleatorio
LÓGICOS 5G NR
•Canal de control dedicado (DCCH): se utiliza para la transmisión de información de control hacia / desde
un UE. Este canal se utiliza para la configuración individual de UE, como establecer diferentes parámetros
para diferentes capas.
•Canal de tráfico dedicado (DTCH): se utiliza para la transmisión de datos de usuario hacia / desde un UE.
Este es el tipo de canal lógico utilizado para la transmisión de todos los datos de usuario de enlace
ascendente y descendente de unidifusión.
LÓGICOS 5G NR
Definición de canal de transporte : Un canal de transporte se define por cómo y con qué características
se transmite la información a través de la interfaz de radio. Desde la capa física, la capa MAC utiliza
servicios en forma de canales de transporte. . Los datos de un canal de transporte se organizan en bloques
de transporte.
Canal de difusión (BCH)

Canal de búsqueda (PCH)
Canal compartido de enlace descendente (DL-SCH)
Canal compartido de enlace ascendente (UL-SCH)
Canal de acceso aleatorio (RACH)
LÓGICOS 5G NR
•Canal de difusión (BCH) : se utiliza para transmitir la información del sistema BCCH, más específicamente
el Bloque de información maestro (MIB). Tiene un formato de transporte fijo, proporcionado por las
especificaciones.
•Canal de búsqueda (PCH): este canal se utiliza para la transmisión de información de búsqueda desde el

canal lógico PCCH. El PCH admite la recepción discontinua (DRX) para permitir que el dispositivo ahorre
energía de la batería al despertarse para recibir el PCH solo en instantes de tiempo predefinidos.
•Canal compartido de enlace descendente (DL-SCH) : este es el canal de transporte principal utilizado
para transmitir datos de enlace descendente en NR. Es compatible con todas las características clave de NR,
como la adaptación de velocidad dinámica y la programación consciente del canal, HARQ y multiplexación
espacial. DL-SCH también se usa para transmitir algunas partes de la información del sistema BCCH que no
está mapeada al BCH. Cada dispositivo tiene un DL-SCH por celda al que está conectado. En las ranuras
donde se recibe información del sistema, hay un DL-SCH adicional desde la perspectiva del dispositivo.
LÓGICOS 5G NR
•Canal compartido de enlace ascendente (UL-SCH): es la contraparte de enlace ascendente del DLSCH,
es decir, el canal de transporte de enlace ascendente utilizado para la transmisión de datos de enlace
ascendente.
•Canal de acceso aleatorio (RACH): RACH también es un canal de transporte, aunque no lleva bloques de
transporte.
LÓGICOS 5G NR
Asignación de canales lógicos, de transporte y físicos:
Como parte de la función de multiplexación / demultiplexación de la capa MAC, se realiza el mapeo de los
canales lógicos a los canales de transporte apropiados. La correspondencia entre el canal lógico y el canal
de transporte se muestra en la Figura siguiente. Esta figura indica claramente cómo DL-SCH y UL-SCH son
los principales canales de transporte de enlace descendente y ascendente, respectivamente.
En las figuras, se ilustra el mapeo entre canales lógicos, de transporte y canales físicos.
LÓGICOS 5G NR
Para aumentar la eficiencia del protocolo y mantener las transmisiones contenidas dentro de una ranura o
haz sin tener que depender de otras ranuras y haces, NR presenta las siguientes cuatro señales de
referencia principales.
•Señal de referencia de demodulación (DMRS)
•Señal de referencia de seguimiento de fase (PTRS)
•Señal de referencia de sondeo (SRS)
•Señal de referencia de información de estado de canal (CSI-RS)
LÓGICOS 5G NR
•En NR, no hay señal de referencia específica de celda (C-RS)
•Se ha introducido una nueva señal de referencia PTRS para el seguimiento de tiempo / frecuencia
•Se ha introducido DMRS para canales de enlace descendente y ascendente
•En NR, las señales de referencia se transmiten solo cuando es necesario, mientras que en LTE se
intercambian constantemente señales de referencia para gestionar el enlace
Señal de referencia de demodulación (DMRS)
Señal de referencia de seguimiento de fase (PTRS)
Señal de referencia de sondeo (SRS)
Señal de referencia de información de estado de canal (CSI-RS)

LÓGICOS 5G NR
Señal de referencia de demodulación (DMRS)
El DMRS es específico para UE y se usa para estimar el canal de radio. El sistema puede formar el DMRS,
mantenerlo dentro de un recurso programado y transmitirlo solo cuando sea necesario en DL o UL. Además,
se pueden asignar varios DMRS ortogonales para admitir la transmisión MIMO. La red presenta a los
usuarios información DMRS desde el principio para el requisito de decodificación inicial que necesitan las
aplicaciones de baja latencia, pero solo ocasionalmente presenta esta información para escenarios de baja
velocidad en los que el canal muestra pocos cambios. En escenarios de alta movilidad para rastrear cambios
rápidos en el canal, podría aumentar la tasa de transmisión de la señal DMRS (llamada "DMRS adicional").
•DMRS se refiere a la señal de referencia de demodulación
•Lo utiliza un receptor para la estimación del canal de radio para la demodulación del canal físico asociado
•El diseño y mapeo de DMRS es específico para cada canal NR de enlace descendente y enlace ascendente
NR-PBCH, NR-PDCCH, NR-PDSCH, NR-PUSCH.
•DMRS es específico para UE específico y se transmite a pedido
•El DMRS puede formar el haz del DMRS, mantenerse dentro de un recurso programado y transmitirlo solo
cuando sea necesario en DL o UL
•Se pueden asignar varios DMRS ortogonales para admitir la transmisión MIMO.
LÓGICOS 5G NR
Señal de referencia de seguimiento de fase (PTRS)
El ruido de fase de un transmisor aumenta a medida que aumenta la frecuencia de funcionamiento. El PTRS juega un
papel crucial, especialmente en las frecuencias de onda mm, para minimizar el efecto del ruido de fase del oscilador en el
rendimiento del sistema. Uno de los principales problemas que introduce el ruido de fase en una señal OFDM aparece
como una rotación de fase común de todas las subportadoras, conocida como error de fase común (CPE).
•PTRS significa señal de referencia de seguimiento de fase
•Su función principal es rastrear la fase del oscilador local en el transmisor y el receptor.
•PTRS permite la supresión del ruido de fase y el error de fase común, especialmente en frecuencias de onda mm más
altas.
•Está presente tanto en los canales de enlace ascendente (en NR-PUSCH) como de enlace descendente (en NR-PDSCH).
•Debido a las propiedades del ruido de fase, PTRS tiene baja densidad en el dominio de la frecuencia y alta densidad en el
dominio del tiempo.
•PTRS está asociado con un puerto DMRS durante la transmisión. Además, se limita al BW programado y la duración
utilizada para NR-PDSCH / NR-PUSCH
•El sistema NR generalmente asigna la información PTRS a unas pocas subportadoras por símbolo porque la rotación de
fase afecta a todas las subportadoras dentro de un símbolo OFDM por igual, pero muestra una baja correlación de símbolo
a símbolo.
•El sistema configura el PTRS según la calidad de los osciladores, la frecuencia de la portadora, el espaciado de la
subportadora y los esquemas de modulación y codificación que utiliza la transmisión.
LÓGICOS 5G NR
Señal de referencia de sondeo (SRS)
Como una señal de solo UL, el UE transmite el SRS para ayudar al gNB a obtener la información de estado
del canal (CSI) para cada usuario. La información de estado del canal describe cómo se propaga la señal NR
desde el UE al gNB y representa el efecto combinado de dispersión, desvanecimiento y disminución de
potencia con la distancia. El sistema utiliza el SRS para la programación de recursos, la adaptación de
enlaces, Massive MIMO y la gestión de haces.
•SRS se refiere a la señal de referencia de sondeo y la señal de enlace ascendente solamente.
•Está configurado de forma específica para UE
•En el dominio del tiempo, abarca 1/2/4 símbolos consecutivos que se asignan dentro de los últimos seis
símbolos de la ranura.
•Múltiples símbolos SRS permiten la extensión de la cobertura y una mayor capacidad de sondeo
•El diseño de SRS y su mecanismo de salto de frecuencia es el mismo que se utiliza en LTE.
LÓGICOS 5G NR
Señal de referencia de información de estado de canal (CSI-RS)
Como una señal de sólo DL, el CSI-RS que recibe el UE se usa para estimar el canal y enviar información de calidad del
canal de vuelta al gNB. Durante las operaciones MIMO, NR utiliza diferentes enfoques de antena basados en la frecuencia
de la portadora. A frecuencias más bajas, el sistema usa un número modesto de antenas activas para MU-MIMO y agrega
operaciones FDD. En este caso, el UE necesita el CSI-RS para calcular el CSI e informarlo en la dirección UL.
•CSI-RS se refiere a la señal de referencia de información del estado del canal y estas señales son solo señales de enlace
descendente.
•Se utiliza para la adquisición DL CSI.
•Se utiliza para mediciones de RSRP utilizadas durante la gestión de haces y movilidad
•También se utiliza para seguimiento de frecuencia / tiempo, demodulación y precodificación basada en reciprocidad UL
•CSI-RS está configurado de forma específica para UE, pero varios usuarios también pueden compartir el mismo recurso
•El estándar 5G NR permite un alto nivel de flexibilidad en las configuraciones CSI-RS, un recurso se puede configurar con
hasta 32 puertos.
•El recurso CSI-RS puede comenzar en cualquier símbolo OFDM de la ranura y generalmente ocupa 1/2/4 símbolos
OFDM dependiendo del número de puertos configurado.
•CSI-RS puede ser periódico, semipersistente o aperiódico (debido a la activación de Downlink Control Iinformation)
•Para el seguimiento de tiempo / frecuencia, CSI-RS puede ser periódico o aperiódico. Se transmite en ráfagas de dos o
cuatro símbolos que se distribuyen en una o dos ranuras.
LÓGICOS 5G NR
Para soportar el manejo de prioridad, múltiples canales lógicos en la capa MAC, cada canal lógico tiene su
propia entidad RLC, que puede ser multiplexada en un canal de transporte por la capa MAC. En el receptor,
la capa MAC maneja la demultiplexación correspondiente y reenvía las PDU RLC a su entidad RLC
respectiva. Para admitir la demultiplexación en el receptor, se utiliza un encabezado MAC.
La ubicación de los encabezados MAC se ha mejorado en NR en comparación con LTE, teniendo en cuenta
las aplicaciones de baja latencia. En lugar de colocar toda la información del encabezado MAC al comienzo
de una MAC PDU (lo que implica que el ensamblaje de la MAC PDU no puede comenzar hasta que la
decisión de programación esté disponible), el subencabezado correspondiente a una determinada MAC SDU
se coloca inmediatamente antes de la SDU .
LÓGICOS 5G NR
Esto ayuda a que las PDU se procesen previamente antes de recibir la decisión de programación. Si es
necesario, se puede agregar relleno para alinear el tamaño del bloque de transporte admitido en NR. El
subencabezado contiene la identidad del canal lógico (LCID) desde el que se originó la RLC PDU y la
longitud de la PDU en bytes. También hay una bandera que indica el tamaño del indicador de longitud, así
como un bit reservado para uso futuro, como se muestra en la figura anterior.
Además de la multiplexación de diferentes canales lógicos, la capa MAC también puede insertar elementos
de control MAC en los bloques de transporte para ser transmitidos por los canales de transporte. Un
elemento de control MAC se utiliza para la señalización de control en banda y se identifica con valores
reservados en el campo LCID, donde el valor LCID indica el tipo de información de control.
KPI DE LA TECNOLOGÍA 5G
3GPP todavía está en proceso de finalizar los indicadores clave de rendimiento (KPI) 5G / NR. Estos KPI se
basan en ITM-2020 y algunos de ellos se enumeran a continuación. Estos KPI consideran principalmente
tres categorías amplias:
•Banda ancha móvil mejorada (eMBB)
•Control de misión crítica (MCC)
•Internet masivo de las cosas (IoT masivo)

Un indicador clave de rendimiento (KPI) es un valor medible que demuestra la eficacia con la que una red
atiende al usuario.
En términos simples, podemos decir que los KPI describen el nivel de condición física de una red, y este
nivel de condición física se mide con una matriz diferente, por ejemplo, cuando un médico declara que un ser
humano está en forma y bien, mide su temperatura, presión arterial alta, frecuencia cardíaca alta , azúcar en
sangre, etc. de manera similar, la red opera realiza algunas mediciones como la tasa de éxito de conexión de
red, la tasa de datos promedio UL / DL, el éxito de movilidad muy famoso por la red heredada 4G / 3G para
declarar la red como adecuada.
5G ha dejado de ser un tema nuevo y, dado que cubrirá demasiados casos de uso, podemos esperar que
una nueva matriz mejore los KPI de newtork y será un desafío para el operador de red al definirlos. Pero si
vemos desde arriba, estos KPI estarán en las siguientes categorías.
REQUERIMIENTOS DE NR
El objetivo del estudio de los requerimientos para las tecnologías de acceso de próxima generación consiste
en poder identificar los escenarios de implementación, el rendimiento requerido y las principales
capacidades funcionales.
Los requisitos para la RAN están especificados en la norma TR 38.913 y se han definido en términos de:
- KPIs (Key Performance Indicators), un grupo de indicadores clave de rendimiento y sus objetivos.
- Los escenarios de implementación: eMBB, mMTC y URLLC.
- Otros requisitos, por ejemplo, arquitectura, servicios y operación. La siguiente tabla muestra un resumen
de los principales KPIs, sus valores objetivos y los escenarios de aplicación:
REQUERIMIENTOS DE NR
Las velocidades de datos máximas serán superiores a 10 Gbps,

pero lo más importante es que la velocidad de datos en borde de
la celda (para el 95% de los usuarios) debe ser del orden de 100
Mbps. Así el uso del acceso inalámbrico será tan rápido como el
cableado. Sobre esta base, se han planteado opciones de
acceso fijo radio 5G en ciudades donde no llega el cobre o la
fibra óptica. La duración de la batería es un requisito que viene
de parte de los dispositivos IoT, sin embargo, también es
importante en dispositivos más complejos como teléfonos
móviles, laptops o tablets. Además, el consumo de energía del
operador debe ser analizado.
PLANIFICACIÓN DE ID DE CELDA FÍSICA (PCI) 5G NR
Cada celda 5G NR corresponde a un ID de celda física (PCI) y se utiliza para distinguir las celdas en el lado de la
radio. La planificación de PCI para 5G NR es muy similar a la planificación de PCI para LTE y la planificación de
código de codificación para 3G UMTS. Una planificación incorrecta puede afectar el procedimiento de sincronización,
la demodulación y la señalización de traspaso y degradar el rendimiento de la red. La planificación de PCI debería ser
más sencilla para NR en comparación con LTE porque hay el doble de PCI disponibles para asignación.
En 5G New Radio, hay 1008 PCI únicos en comparación con los PCI LTE 504 y se proporciona mediante la siguiente
formulación
dónde
•N (1) ID = Señal de sincronización secundaria (SSS) y su rango es de {0, 1… .335}
•N (2) ID = Señal de sincronización primaria (PSS) y su rango es de {0, 1, 2}
La planificación de PCI 5G debe realizarse teniendo en cuenta lo
siguiente
•Evitar la colisión de PCI : como parte de este principio de
planificación de la red, no se puede asignar la misma PCI a las
celdas vecinas. Si a las celdas vecinas se les asigna el mismo PCI,
solo una de las celdas vecinas puede sincronizarse durante la
búsqueda inicial de celdas en el área superpuesta. Sin embargo, es
posible que la celda no sea la más adecuada. Este fenómeno se llama
colisión. Por lo tanto, la separación física entre celdas que utilizan el
mismo PCI debería ser suficiente para garantizar que el UE nunca
reciba el mismo PCI de más de una celda. Esto se puede lograr
maximizando la distancia de reutilización para PCI.
• La colisión de PCI puede provocar un retraso en la
sincronización DL en la zona superpuesta
• BLER alto y falla de decodificación de canales físicos
codificados usando PCI
• Fallos de traspaso
•Evitar la confusión de PCI: bajo este principio de planificación de red, no se pueden asignar dos celdas vecinas de una
celda con la misma PCI. Si se les asigna el mismo PCI, la estación base no sabrá cuál es la celda objetivo tras una
solicitud de traspaso de un UE. Esto creará una situación de confusión. El enfoque al asignar PCI debería ser tal que una
celda no debería tener varios vecinos usando el mismo PCI y la separación física entre las células que utilizan el mismo
PCI debería ser lo suficientemente grande para evitar confusiones entre vecinos.
•Minimización del impacto en el rendimiento de la red: Basado en el diseño de diferentes señales de capa física (PSS,
DMRS y SRS), canales (PUSCH, PUCCH) y asignación de frecuencia de tiempo, la planificación de PCI debe
considerar el seguimiento de Mod para reducir la interferencia. Según este Principio de Modificación, UE no debería
poder recibir simultáneamente múltiples PCI con los siguientes modos:
• PCI Mod 3
• PCI Mod 4
• PCI Mod 30
•Ejemplo de “Mod 3 PCI” a la celda vecina se le debe asignar PCI 25 y 28 porque ambos tienen Mod 3 como valor 1
•Por qué el Modo 3: la regla PCI Mod 3 se basa en la relación entre PCI y la secuencia generada por PSS. Hay 3 PSS
(0,1,2) que se reutilizan en la red. Las celdas que tienen el mismo resultado de 'Modo PCI 3' usarán el mismo PSS y los
resultados de la simulación han demostrado que si el UE recibe el mismo PSS de múltiples celdas, se producirá un
retraso en la adquisición de celdas y una estimación de canal engañosa. Sobre todo, afectará el retraso de la
sincronización y la experiencia del usuario.
•Por qué el Modo 4: La regla PCI Mod 4 se basa en las posiciones de las subportadoras de DMRS para PBCH. Las
subportadoras se asignan a DMRS mediante el cálculo 'Mod 4'. Si la celda vecina usa PCI que tiene el mismo valor de
Mod 4, resultará en interferencia de DMRS a DMRS.
•Por qué Modo 30: DMRS para PUCCH / PUSCH y SRS basado en la secuencia ZC, 30 grupos de raíces. Las raíces
están asociadas con el PCI, por lo que la celda vecina no debe tener PCI con el mismo valor Mod 30 para garantizar la
interferencia entre celdas de enlace ascendente.
Como todos sabemos, hay 504 PCI en LTE que se utilizan para planificar la red 4G,.
El PCI en sí está compuesto por PSS y SSS, donde PSS tiene tres valores (0 a 3) mientras que SSS tiene
168 valores (0 a 167). La estructura del PCI 4G se basa en la siguiente ecuación.
PCI = (3 x SSS) + PSS
Esto significa que si el valor de PCI es 10, entonces SSS es 3 y PSS es 1 (3 x 3 + 1 = 10). En 5G, la
estructura básica del PSS es la misma que la de LTE, pero el número de SSS ha aumentado. El número total
de SSS en 5G es 336 (0 a 335) mientras que el recuento de PSS sigue siendo 3 (0 a 2). Esto significa que el
recuento máximo de PCI para 5G sería 1008 (0 a 1007)
Recuento total de PCI 5G = (3 x 335) + 2 = 1007
Por supuesto, la primera regla es similar a 4G, que es garantizar que el mismo PCI no se reutilice en las
proximidades. Esto es necesario para evitar confusiones y conflictos de PCI. Sin embargo, la segunda regla
difiere ligeramente de la de 4G.
PCI-mod-3 y PCI-mod-4: como se explicó sobre planificación de PCI en 4G, cada tercer PCI tiene la misma
posición de señal de referencia en el dominio de frecuencia y causa interferencia entre ellos. Por lo tanto,
PCI mod-3 no debe usarse en celdas superpuestas. Sin embargo, en el caso de 5G, existen algunas
diferencias. En primer lugar, 5G no tiene CRS, lo que significa que no envía señales de referencia en todo el
ancho de banda como 4G, por lo que elimina las posibilidades de interferencia entre las señales de
referencia y también elimina el alto ruido constante creado por las señales de referencia. En segundo lugar,
5G solo usa DMRS en PBCH y estos siguen la regla PCI mod-4, lo que significa que cada cuarto PCI tiene la
misma ubicación para PBCH DMRS en el dominio de frecuencia. Por lo tanto, la regla para 5G cambia a PCI
mod-4.
Sin embargo, dado que 5G solo tiene 3 PSS como LTE, cada tercer PCI tendrá el mismo valor de PSS. Esto
puede causar interferencias en el PSS, por lo que PCI mod-3 no se puede ignorar por completo. Dicho esto,
el mismo PSS no causará un impacto en el KPI pero podría retrasar la sincronización.
Por el contrario en PCI-Mod-30, las fallas de PUCCH se traducen en una mala programación solicitudes e
informes de calidad del canal DL, que degradan el rendimiento de DL.
Específicamente, los DMRS en una celda se construyen mediante la combinación de secuencias y

operaciones de cambio cíclico. El índice de secuencia de bases, u, que denota un grupo de secuencia de
bases específico, se calcula como:
Como se observa en el grupo de secuencia u asignado a una celda se determina por un patrón de salto de
grupo de secuencia, fgh, y un desplazamiento de grupo de secuencia, fss, donde ns es el intervalo de tiempo
actual.
fgh es una secuencia pseudoaleatoria tomada de un conjunto de 17, y fss es un número entre 0 y 29. Por lo
tanto, hay 17 patrones de salto de grupo de secuencia únicos, cada uno de los cuales puede ser cambiado
por cualquiera de los 30 desplazamientos de grupos de secuencia.
En una celda, el grupo de secuencia el patrón de salto, fgh, es el mismo para PUCCH y PUSCH, y lo
proporciona el PCI de la celda.
Por tanto, hasta 30 valores de PCI consecutivos tienen la misma fgh (debido a la operación del módulo). Por
el contrario, el desplazamiento del grupo de secuencia, fss, puede ser diferente para PUCCH y PUSCH. Para
PUCCH, fss se define como y para PUSCH se define como
δ es un parámetro para desacoplar la asignación del grupo de secuencia de la asignación de PCI. Si el salto
de grupo de secuencia está deshabilitado, u = fss. En el caso PUSCH, la asignación de DMRS en el UL se
puede desacoplar de los valores de PCI mediante el uso del parámetro de desplazamiento, δ, de modo que
las colisiones DMRS entre celdas vecinas se puedan evitar fácilmente. Sin embargo, esto es no es cierto
para PUCCH, donde los DMRS solo dependen de los valores de PCI, por lo que la planificación de PCI
determina el rendimiento del canal.
Cuando la secuencia de grupo de salto está habilitada, se introduce un componente aleatorio, lo que lleva a
una probabilidad de colisión entre DMRS. Por tanto, el impacto de la planificación PCI en UL en el
rendimiento es limitado.
INTERFAZ AIRE
En función de poder manejar los distintos casos de uso 5G se requiere un amplio abanico de frecuencias,
donde el espectro por debajo de los 6 GHz es más adecuado para soportar servicios mMTC donde es
importante la cobertura, mientras que por encima de 6 GHz (hasta 100 GHz) es esencial para cumplir con la
demanda de capacidad de eMBB. Se prevé una interfaz aire (AI) 5G general, compuesta por la evolución
LTE-A y nuevas AIs adaptadas a diferentes servicios, bandas y tamaños de celdas. Se espera que coexistan
tres esquemas de autorización o mezclas de estos para los usos del espectro 5G: modo de usuario primario,
acceso compartido con licencia (LSA) y modo sin licencia. El uso exclusivo del espectro debe seguir siendo la
solución principal y preferida, mientras que el uso compartido del espectro puede ser un complemento para
aumentar la disponibilidad del espectro. El incremento en la capacidad de un enlace de comunicación
inalámbrica es posible mediante dos aspectos: el ancho de banda y el número de antenas (ley de Shannon).
Con el 5G se quiere dar un salto sustancial a estas capacidades y para ello se ha estudiado el espectro
disponible en bandas milimétricas y actuales bandas 2G/3G/LTE, así como el incremento del número de
antenas tanto en el lado de la estación base como del terminal móvil.
INTERFAZ AIRE
A las bandas empleados en la NR se les coloca la letra “n” para diferenciarlas de su uso en LTE. En las
siguientes tablas podemos ver en detalle los rangos de operación DL y UL para cada una de ellas, así como
el modo empleado (FDD o TDD).
5G (NR-ARFCN)
Un Absolute Radio-Frequency Channel Number ( ARFCN ) es un código que especifica un par de
frecuencias de referencia utilizados para la transmisión y la recepción en el sistema de radio. En un sistema
FDD, se requiere un número ARFCN para el enlace descendente y otro para el enlace ascendente, ya que
las frecuencias del enlace descendente y el enlace ascendente son diferentes, mientras que para el sistema
TDD solo un número ARFCN es suficiente ya que la frecuencia del enlace descendente y del enlace
ascendente permanece igual.
Tipos de bandas NR:
1.Banda dúplex por división de frecuencia (FDD)
2.Banda dúplex por división de tiempo (TDD)
3.Bandas suplementarias de enlace descendente (SDL)
4.Bandas de enlace ascendente de suplemento (SUL)

5G (NR-ARFCN) COLOMBIA
Cálculo de NR-ARFCN:
La relación entre el NR-ARFCN y la frecuencia de referencia de RF F REF en MHz para el enlace descendente
y el enlace ascendente viene dada por la siguiente ecuación, donde F REF-Offs y N Ref-Offs dependen del rango
de frecuencia se dan en la siguiente tabla y N REF es el NR-ARFCN.
•F REF = F REF-Offs + ΔF Global (N REF - N REF-Offs ) (i)
•N REF = N REF-Offs + (F REF - F REF-Offs ) / ΔF Global (ii)
La ecuación (i) se puede utilizar cuando necesite calcular la frecuencia central F REF para un NR-ARFCN
dado. La ecuación (ii) se puede utilizar cuando necesite calcular NR-ARFCN para una frecuencia central
determinada.
Ejemplo de cálculo de NR-ARFCN:
Consideremos que la frecuencia dada es 2120 MHz desde la banda NR n1, luego N REF (NR-ARFCN) se
puede calcular usando la ecuación anterior (ii). Obtenga todo el valor de la ecuación:
•N REF-Offs = 0 (porque 2120 está en el rango de 0 - 3000 MHz)

•F REF = 2120 MHz (frecuencia dada)
•F REF-Offs = 0 (porque 2120 está en el rango de 0 - 3000 MHz)
•ΔF Global = 5 KHz
Poner todo el valor en la ecuación

•N REF = 0 + (2120 MHz - 0) / 5 KHz
•N REF = 2120 MHz / 5KHz = 424000 será el NR-ARFCN
Ejemplo de cálculo de frecuencia de referencia:
Consideremos dado que NR-ARFCN es 670000 de la banda NR n77, entonces F REF (frecuencia central) se

puede calcular usando la ecuación anterior (i). Obtenga todo el valor de la ecuación:
• N REF-Offs = 600000 (porque 670000 está en el rango de 600000 - 2016666)

•N REF = 670000 (dado NR-ARFCN)
•F REF-Offs = 3000 MHz (porque 670000 está en el rango de 600000 - 2016666)
•ΔF Global = 15 KHz
Poner todos los valores en la ecuación

•F REF = 3000 MHz + 15 KHz x (670000 - 600000)
•F REF = 3000 MHz + 15 KHz x 70000
•F REF = 3000 MHz + 1050 MHz = 4050 MHz será la frecuencia central
RELACIÓN DE RED 5G NR: PLANIFICACIÓN DE VECINOS
En cualquier tecnología de telecomunicaciones desde 2G hasta 5G, la relación Vecino o, por ejemplo, la planificación
del Vecino es una actividad importante. La información de la relación de vecinos es muy crítica para la re-selección de
celda mientras el dispositivo móvil está en modo inactivo y para traspasos cuando está en movilidad.
En la antigüedad, el ingeniero de optimización y planificación de redes de radio solía mantener la relación de vecino
manualmente con un solo vecino RAT, configurado durante el aprovisionamiento inicial del sistema y la puesta en
funcionamiento. Muchas veces, la configuración de los vecinos se pierde e identifica al realizar pruebas de unidades de
red. A medida que la tecnología evolucionó, 2G comenzó a tener nodos 3 G como vecinos y 4G usó para tener 3G / 2G
para la gestión de movilidad entre tarifas. Gracias a las funciones de Self Organizing Network (SON) que hacen que la
configuración de la relación de vecinos sea fácil y eficiente. Las funciones de SON añaden vecino automáticamente
mediante el rastreo de red durante la activación y los procedimientos posteriores de actualización de vecinos X2 y
asistidos por UE.
Planificación de red para 5G NR
En las redes 5G, se requiere la relación de vecino específico de la celda para incluir celdas específicas en una lista negra
o aplicar compensación de potencia a una celda específica para sesgar la reelección de la celda en el modo IDLE.
Tipo de información del sistema (SIB 3), tipo de información del sistema (SIB 4) e información del sistema tipo (SIB 5)
para celdas intrafrecuencia, interfrecuencia e inter RAT para la re-selección. La transmisión SIB # 4 y SIB # 5
proporciona los ARFCN de frecuencia para la reelección de celda entre frecuencias e I-RAT. 3GPP Eelease
15 ha introducido el tipo de información del sistema 24 (SIB 24) para transmitir la información para la re-selección de
celda para celdas 5G NR.
Tipos de vecino
Como sabemos, puede haber dos tipos de implementación posibles para 5G NR, es decir, el modo Stand Alone (SA) y Non
Stand Alone (NSA). Entonces podemos categorizar la relación de vecino según el modo de implementación anterior.
•Relaciones vecinas de implementación de SA
• Vecinos NR - NR: una celda NR puede tener otra celda NR como un vecino dentro de la frecuencia (operando en
la misma frecuencia) o como un vecino entre frecuencias (operando en una frecuencia diferente)
• Vecinos NR - LTE: un operador puede haber implementado redes 4G y 5G, luego la celda LTE se puede usar
como vecino entre RAT.
•Relaciones vecinas de implementación de la NSA Vecinos LTE-LTE: una celda LTE puede tener otra celda LTE como
vecina intrafrecuencia o vecina interfrecuencia
•Vecinos LTE - NR: una celda LTE puede tener una celda NR como un vecino EN-DC que se puede agregar a través de la
configuración X2 con un procedimiento de adición de nodo secundario para la celda SCG primaria
•Vecinos NR - NR: La relación de vecino de celda NR a NR se puede utilizar para cambiar la celda SCG primaria. Este
cambio de células SCG primario puede ser intra gNB o inter gNB. Como pauta de planificación de la red, al menos la
relación de vecino debe definirse con los sectores NR gNB adyacentes.
Planificación y gestión de vecinos:
Como primer nivel, la relación NBR se puede generar manualmente o con una herramienta de planificación de RF. Una
pauta general, mientras define las relaciones vecinas, el ingeniero de planificación debe realizar una verificación de las ID
de celda física para el vecino adyacente para evitar situaciones de colisión PCI y confusión PCI, que pueden afectar los
KPI de transferencia y rendimiento de la red.
El primer nivel de relación NBR se puede aprovisionar en la configuración inicial del sistema. Algunos sistemas admiten el
rastreo de la red circundante (específicamente las celdas pequeñas), donde puede escanear y obtener la información NBR
de las celdas que ya están al aire decodificando la información de transmisión. Una vez que el sistema está en
funcionamiento, los NBR adicionales se pueden agregar a través de los procedimientos de actualización de configuración
de eNB y ANR asistidos por UE a través de X2AP.
El ANR asistido por UE ayuda a SON a completar la relación NBR en función de los informes de medición de UE, siempre
que UE informa que una función PCI SON verifica si el PCI está disponible en la tabla de relaciones NBR, si no está
disponible, entonces puede pedirle a UE que informe CGI ( celda Identificador global), donde UE lee la información SIB # 1
de la celda NBR e informa a la estación base de servicio. El ANR asistido por UE se puede configurar en función del evento
de medición o puede ser periódico, la periodicidad se puede definir por operación, ya que puede afectar los KPI de
rendimiento promedio de la celda general porque, cada vez que UE está midiendo y decodificando la información de la
celda NBR, debe entrar en medición No se permite el período de interrupción ni la programación de datos durante el
período de interrupción.
Entonces, si la periodicidad del ANR asistido por UE es demasiado frecuente, entonces UE entrará en una brecha de
medición con mucha frecuencia, lo que puede afectar las experiencias del usuario. El ANR asistido por UE puede no ser
posible para implementaciones NSA porque en la configuración EN-DC la estación base NR no transmite la información
SIB # 1, lo que da como resultado que UE no podrá decodificar y reportar la información CGI. Además, si la estación base
NR no está conectada a MME (solo el plano de usuario está conectado), la información de la capa de transporte para
configurar X2 entre LTE y NR no estará disponible a través del procedimiento de descubrimiento de túnel
Además, se espera que los despliegues de redes 5G sean muy densos y puede haber situaciones en las que algunas de
las estaciones base salgan del aire y se vuelvan al aire. Esto requiere que la relación NBR sea dinámica, los NBR que no
se utilizan durante un período prolongado pueden eliminarse y los nuevos NBR informados a través de ANR asistido por
UE y ANR asistido por X2 pueden agregarse para hacer una tabla de relaciones NBR limpia.
CURSO BASICO PARTE 1 5G
GRACIAS

Manual Inicial Parte 1 5G

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Manual Inicial Parte 1 5G

Cargado por

Copyright:

Formatos disponibles

INICIAL 5G

Equipo de usuario ( UE ) Estación base de

- Terminación de partes de administración de sesiones de mensajes NAS

- Notificación de datos de enlace descendente

- Manejo de la aplicación local para aplicar SLA de QoS (VPLMN)

- Recopilación de datos de carga e interfaz de carga (VPLMN)

Función de servidor de autenticación (AUSF) - Realiza procesos de autenticación con UE

Unified Data Management (UDM) - Admite:

Función de control de políticas (PCF) - Proporciona:

Función de aplicación (AF) - Solicita políticas dinámicas y / o cobro controlar

•NG1: Punto de referencia entre el UE y la función de Gestión de Acceso y Movilidad

•NG14: Punto de referencia entre 2 funciones de gestión de acceso y movilidad (AMF)

Como veis, interfaces en RAN existen 3 que son

La arquitectura general de NR RAN (Red de acceso

Mi primera pregunta fue "¿exactamente en qué punto ocurre la

Esta opción permitirá centralizar la agregación de tráfico desde los

"¿Por qué tenemos que pensar en este tipo de

eNB  EPC  4G es Master

en-gNB  EPC 4G es Master

Es importante quedarse con estas

LTE eNB es un nodo maestro

El uso de diferentes frecuencias ha de ser

Recomendación: Frecuencias altas para

Como vimos en el Slide 20 los

Como observáis, los nombres de las

Si… lo se, que ganas de tocar las

La figura muestra un ejemplo de CRS de 4G para 2 puertos de antena.

Canal de difusión (BCH)

•Canal de búsqueda (PCH): este canal se utiliza para la transmisión de información de búsqueda desde el

Señal de referencia de demodulación (DMRS)

Señal de referencia de seguimiento de fase (PTRS)

Señal de referencia de sondeo (SRS)

Señal de referencia de información de estado de canal (CSI-RS)

•Banda ancha móvil mejorada (eMBB)

•Control de misión crítica (MCC)

•Internet masivo de las cosas (IoT masivo)

Las velocidades de datos máximas serán superiores a 10 Gbps,

PCI = (3 x SSS) + PSS

Recuento total de PCI 5G = (3 x 335) + 2 = 1007

Específicamente, los DMRS en una celda se construyen mediante la combinación de secuencias y

Tipos de bandas NR:

1.Banda dúplex por división de frecuencia (FDD)

2.Banda dúplex por división de tiempo (TDD)

3.Bandas suplementarias de enlace descendente (SDL)

4.Bandas de enlace ascendente de suplemento (SUL)

•N REF-Offs = 0 (porque 2120 está en el rango de 0 - 3000 MHz)

Poner todo el valor en la ecuación

Consideremos dado que NR-ARFCN es 670000 de la banda NR n77, entonces F REF (frecuencia central) se

• N REF-Offs = 600000 (porque 670000 está en el rango de 600000 - 2016666)

Poner todos los valores en la ecuación

Planificación de red para 5G NR

También podría gustarte
