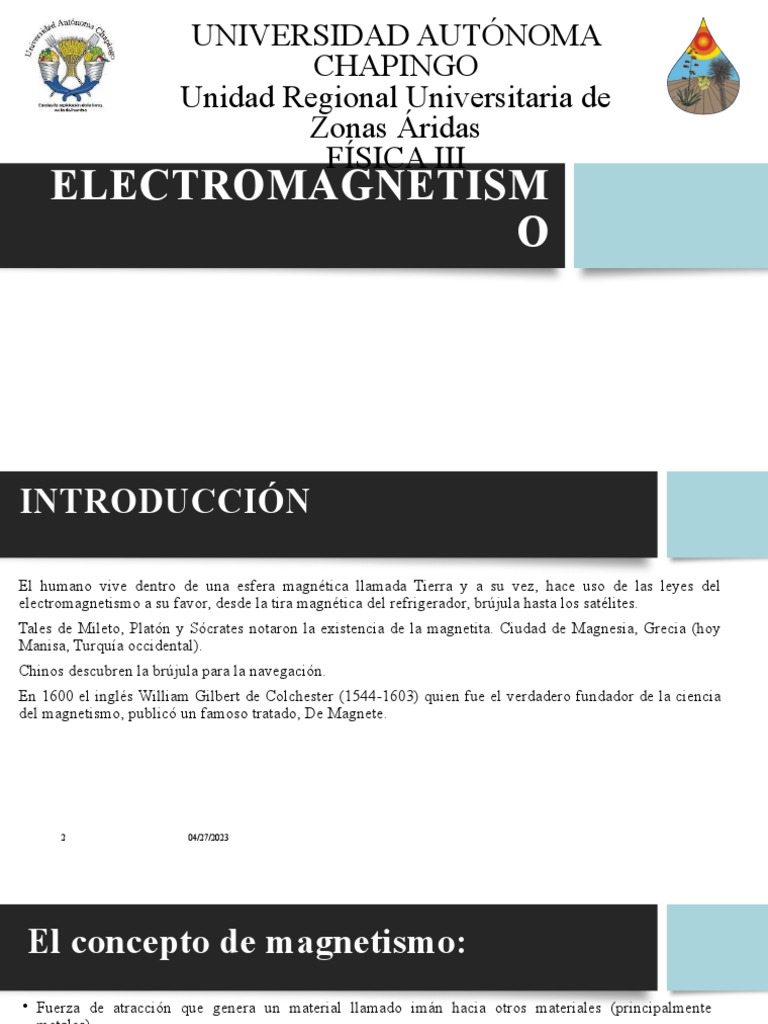

UNIVERSIDAD AUTÓNOMA

CHAPINGO
Unidad Regional Universitaria de
Zonas Áridas
FÍSICA III
ELECTROMAGNETISM
O
INTRODUCCIÓN

El humano vive dentro de una esfera magnética llamada Tierra y a su vez, hace uso de las leyes del
electromagnetismo a su favor, desde la tira magnética del refrigerador, brújula hasta los satélites.
Tales de Mileto, Platón y Sócrates notaron la existencia de la magnetita. Ciudad de Magnesia, Grecia (hoy
Manisa, Turquía occidental).
Chinos descubren la brújula para la navegación.
En 1600 el inglés William Gilbert de Colchester (1544-1603) quien fue el verdadero fundador de la ciencia
del magnetismo, publicó un famoso tratado, De Magnete.

2 04/27/2023
El concepto de magnetismo:
• Fuerza de atracción que genera un material llamado imán hacia otros materiales (principalmente
metales).
• Es la parte de la física que estudia todos los fenómenos relacionados con los imanes y el campo
magnético.
 a) Dominios en una sustancia no magnetizada; b) una mayor
Tanto el movimiento orbital del electrón como su cantidad de dominios se alinean cuando la sustancia se
movimiento de rotación sobre su propio eje generan campos encuentra en un campo magnético externo (B); c) si el campo
magnéticos. magnético externo (B′) incrementa su valor, los dominios no
alineados con dicho campo se vuelven más pequeños. Tanto en
Spin S= 0.5272943 x10 J * s
-34
b como en c la sustancia está magnetizada.
Norte-Sur y Positivo-Negativo

No existe un polo aislado. Sí existe una carga aislada.

Magnetismo y cargas en
movimiento.

5 04/27/2023
 Magnetita
IMANES
Los imanes son dispositivos que
tienen la propiedad de atraer objetos (Fe3O4)
de hierro, de níquel y de cobalto.
Pirrotita
Naturales
(Fe1-xS)
Hematita
Imanes (Fe2O3)

Temporales
Artificiales
Permanente
Los materiales como el oro, el cobre, el aluminio y los no metales (madera, carbón, etc.) se
les describen como no magnéticos porque no son atraídos por imanes pequeños y
aparentemente no pueden ser magnetizados. Sin embargo, experimentos recientes han
demostrado que dichos materiales son influidos por el magnetismo en grado ligero cuando
son expuestos a la cercanía de imanes potentes.

7 04/27/2023
Materiales Magnéticos
• Ferromagnéticos: Son fuertemente atraídos por un imán, además de que pueden quedar
imantados. Su principal característica es que sus dominios magnéticos se pueden orientar
fácilmente bajo la acción de un campo magnético externo y convertirse en imanes al menos
momentáneamente. El níquel, el cobalto, el hierro y sus aleaciones pertenecen a esta categoría.
• Paramagnéticos: Estos materiales son débilmente atraídos por los imanes. El aluminio es de
esta clase de materiales. Es por esto que no se pueden levantar objetos de aluminio con un
imán. Sin embargo, a temperaturas muy bajas la magnetización del aluminio aumenta y la
atracción que experimenta por el imán se incrementa.
• Diamagnéticos: Son aquellos materiales que no son atraídos por el imán. Esto se debe a que
sus dominios magnéticos son muy difíciles de alinear y, por lo tanto nunca se imantan. El agua
es un ejemplo de este tipo de materiales.

8 04/27/2023
Ferromagnéticos
• Los materiales magnéticamente duros como el acero son difíciles de magnetizar,
pero una vez que se logra magnetizarlos, no pierden fácilmente su magnetismo,
por lo que se utilizan para hacer imanes permanentes.
• Los materiales magnéticamente suaves (o blandos) son materiales fáciles de
magnetizar pero su magnetismo es temporal. El hierro y el níquel son ejemplos
de este tipo de materiales. Se utilizan en los núcleos de los electroimanes.

9 04/27/2023
Aunque se parta un imán, lo que resultará serán dos imanes, cada uno con sus dos polos,
no importa que tan pequeño sea cada uno. Hasta ahora no se han podido obtener polos
magnéticos aislados.
La ley de la fuerza magnética establece
que:

“Polos magnéticos
iguales se repelen y
polos magnéticos
diferentes se
atraen”.
 EL CAMPO MAGNETICO

La región del espacio en la cual un imán ejerce su

acción sobre otro imán o un material magnético recibe
El primero en sugerir la idea de los campos fue Michael
el nombre de campo magnético.
Faraday (1791-1867), quien inventó un modo de
representarlos gráficamente. En el caso del campo magnético,
éste se representa mediante unas líneas curvas, llamadas
líneas de inducción o líneas de campo magnético.

El espaciamiento de las líneas se utiliza para indicar la

intensidad relativa del campo magnético.
«En todo imán las líneas de fuerza salen del polo norte y
entran por el polo sur y van del sur al norte por el interior del
imán.
El magnetismo terrestre. William Gilbert (1540-
1603)

El campo, que es generado por corrientes en

el núcleo fundido del planeta, cambia con el
tiempo; hay evidencia geológica que
demuestra que invierte por completo su
dirección en intervalos de alrededor de medio
millón de años.

Magnetismo terrestre =
0.3-0.6 Gauss

25,000 – 65,000 nT
Declinación magnética
Declinación Magnética

El polo magnético sur del hemisferio

norte se encuentra a una distancia
aproximada de 1800 kilómetros del polo
norte geográfico en la región de la Bahía
de Hudson en el norte de Canadá.

A las líneas que unen los puntos de igual

declinación magnética se les conoce con
el nombre de líneas isógonas.
A las líneas que unen los puntos de igual inclinación
magnética se les conoce como líneas isoclínicas.
Densidad de Flujo
Magnético
Se puede realizar una descripción análoga de un campo
magnético considerando al flujo magnético Ф que pasa a través
de una unidad de área perpendicular A±. A esta razón B se le
llama densidad de flujo magnético.
La densidad de flujo magnético en una región de un campo
magnético es el número de líneas de flujo que pasan a través de
una unidad de área perpendicular en esa región.

Φ ( 𝑓𝑙𝑢𝑗𝑜) 1𝑁 1𝑊𝑒𝑏𝑒𝑟 (𝑊𝑏)

𝐵= 1 𝑇𝑒𝑠𝑙𝑎 ( 𝑇 )= = =10 000 𝐺𝑎𝑢𝑠𝑠 (𝐺)
𝐴⊥ ¿ ¿ 𝐴∗ 𝑚 𝑚2

Φ
𝐵=
𝐴∗ 𝑠𝑒𝑛 𝜃
 Ley de Gauss para el magnetismo

Es conveniente señalar que para cualquier

superficie cerrada en el campo magnético
creado por uno o más imanes, el número de
líneas de campo magnético que entran en la
superficie cerrada es igual al número de líneas
de campo que salen de la misma, por lo que el
flujo neto es cero.
El experimento de Oersted (1820, científico danés Hans
Christian Oersted), fue la primera evidencia de relación.

Investigaciones similares realizadas por André Ampere (Francia), Michael Faraday (Inglaterra) y Joseph Henry (EU),
descubrieron que un imán que se moviera cerca de una espira conductora generaría una corriente en la espira.
 Interacciones magnéticas:

1. Una carga o corriente móvil crea un campo

magnético en el espacio circundante (además de
su campo eléctrico).

2. El campo magnético ejerce una fuerza sobre

cualquier otra carga o corriente en movimiento
presente en el campo.

El flujo de una corriente eléctrica genera un

campo magnético y un campo magnético
distorsionado genera una corriente en
movimiento.
19 Revisión anual 27/04/23
Regla de la mano derecha
Descubrimiento de Ampére
Ampére encontró que existen fuerzas entre
dos conductores por donde circula una
corriente. Dos alambres por los que fluía
corriente en la misma dirección se atraían
entre sí, mientras que corrientes con
direcciones opuestas originaban una fuerza
de repulsión.
 Campo Magnético inducido por un
conductor
Para determinar la inducción magnética o densidad de flujo
magnético (B) a una cierta distancia d de un conductor recto por
el circula una intensidad de corriente I, se aplica la siguiente
expresión:

Donde:
B = inducción magnética o densidad del flujo magnético en un punto determinado
perpendicular al conductor, se mide en teslas (T).
µ = permeabilidad del medio que rodea al conductor, se expresa en Tm/A. En los casos
especiales del vacío, el aire y los medios no magnéticos, la permeabilidad es: 4πx10-7 Tm/A
I = intesidad de la corriente que circula por el conductor, se mide en Ampere (A).
r = distancia perpendicular entre el conductor y el punto considerado, se mide en metros
(m).
Ejemplo:

Determine el campo magnético B en el aire a una distancia de 5 cm de

un alambre largo por el que circula una corriente de 8 A.
PERMEABILIDAD RELATIVA
Si un material no magnético, como el vidrio, se coloca en un
campo magnético como el que se muestra en la figura, la
distribución del flujo no cambia apreciablemente en relación
con la que se ha establecido para el vacío. Sin embargo, cuando
un material altamente permeable, como el hierro dulce, se
coloca en el mismo campo, la distribución del flujo se altera 𝜇
considerablemente. El material permeable se puede magnetizar 𝜇𝑟 =
por inducción, lo que da por resultado una mayor intensidad de
𝜇0
campo para esa región. Por este motivo, la densidad de flujo B
μ0 = Permeabilidad del vacío, 4πx10-7 Tm/A
también se conoce como inducción magnética.
μ = Permeabilidad del medio (agua, aceite, etc)
Los materiales magnéticos se clasifican de acuerdo con su μr = Permeabilidad relativa
permeabilidad, comparada con la que le corresponde al espacio
vacío. La razón de la permeabilidad del material respecto a la
correspondiente al vacío se llama permeabilidad relativa y se
expresa en esta forma:
Materiales magnéticos:

Níquel, cobalto, Son atraídos intensamente

Ferromagnéticos hierro y aleaciones por los imanes.
(Neodimio Nd)

Los materiales también son atraídos por los

Aire, aluminio, imanes, pero de forma muy débil
Materiales Paramagnéticos
magnesio, titanio, (imantación débil), excepto a muy bajas
temperaturas.
Agua, diamante, Son repelidos débilmente por
Diamagnéticos bismuto, cobre, imanes o campos magnéticos
mercurio externos.
Campo magnético producido por una
espira
Una espira se obtiene al doblar en forma circular un conductor recto.
𝜇 𝐼𝑁
𝐵= Donde:
2𝑟 N = número de espiras
Campo magnético de un solenoide
Un solenoide se obtiene al enrollar un alambre en forma helicoidal
(acción llamada devanar)
𝜇 𝐼𝑁
𝐵=
𝐿
L = longitud del solenoide (m)
https://www.fisicalab.com/apartado/campo-magnetico-creado-corriente
-electrica

http://www.sgm.gob.mx/cartas/Magnetica250.jsp
https://maps.ngdc.noaa.gov/viewers/historical_declination/
https://www.ngdc.noaa.gov/geomag/servers.shtml

Ley de Biot Savart
