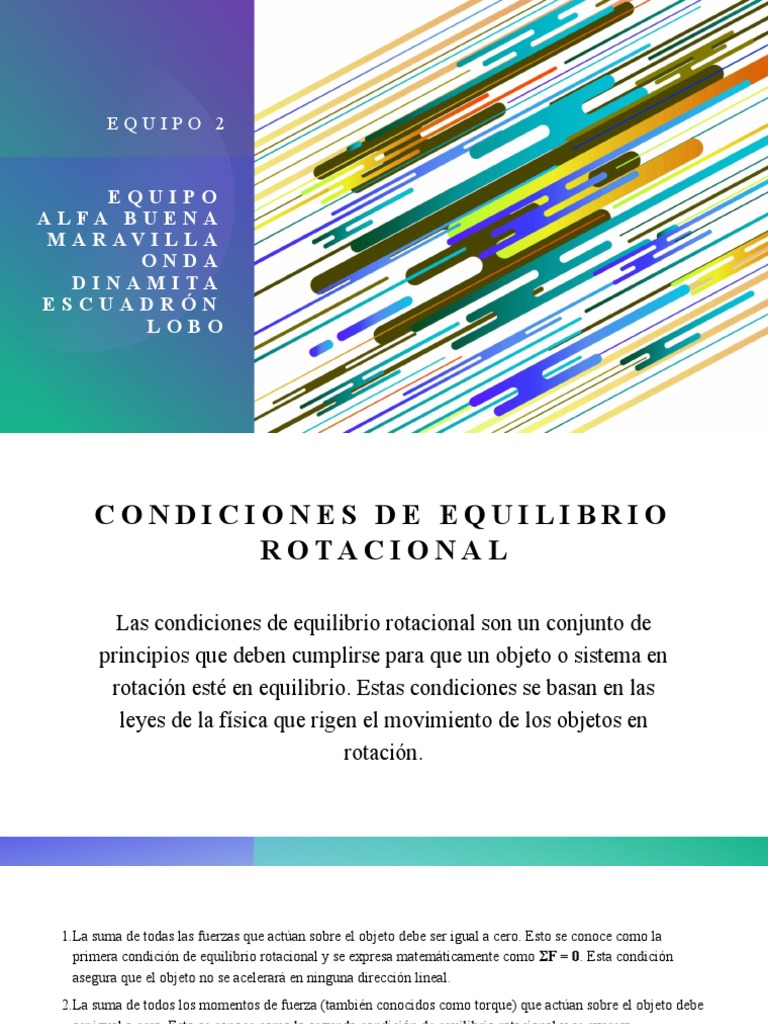

CONDICIONES DE EQUILIBRIO
R O TA C I O N A L

Las condiciones de equilibrio rotacional son un conjunto de

principios que deben cumplirse para que un objeto o sistema en
rotación esté en equilibrio. Estas condiciones se basan en las
leyes de la física que rigen el movimiento de los objetos en
rotación.
1.La suma de todas las fuerzas que actúan sobre el objeto debe ser igual a cero. Esto se conoce como la
primera condición de equilibrio rotacional y se expresa matemáticamente como ΣF = 0. Esta condición
asegura que el objeto no se acelerará en ninguna dirección lineal.
2.La suma de todos los momentos de fuerza (también conocidos como torque) que actúan sobre el objeto debe
ser igual a cero. Esto se conoce como la segunda condición de equilibrio rotacional y se expresa
matemáticamente como Στ = 0. Esta condición asegura que el objeto no se acelerará en ninguna dirección
angular.
3.El punto de aplicación de la fuerza neta resultante debe estar ubicado en el eje de rotación. Esto se conoce
como la tercera condición de equilibrio rotacional y se expresa matemáticamente como ΣF x r = 0, donde r
es la distancia entre el eje de rotación y el punto de aplicación de la fuerza. Esta condición asegura que la
fuerza resultante no producirá un momento de fuerza adicional sobre el objeto.
• Estas tres condiciones deben cumplirse simultáneamente para que un objeto o sistema en rotación esté en
equilibrio. Si alguna de las condiciones no se cumple, el objeto se acelerará en una dirección lineal o
angular.
TORCA, TORQUE, MOMENTO DE TORSIÓN

Es una magnitud física que se relaciona con la rotación

de un objeto alrededor de un eje. También se le conoce
como momento de fuerza o simplemente momento.
La unidad de medida de la torca es el newton metro
(N·m).
La torca es importante en la mecánica y se utiliza en
numerosas aplicaciones, como en el diseño de motores,
máquinas y herramientas.
T = 2.4 N m
 El momento de torsión resultante se refiere al momento de
torsión total en una estructura o elemento debido a múltiples
fuerzas de torsión aplicadas. Es la suma vectorial de todos
los momentos de torsión individuales que actúan sobre un
objeto.
El momento de torsión resultante se calcula sumando MOMENTO DE
algebraicamente los momentos de torsión que actúan en cada TORSIÓN
dirección. Si los momentos de torsión actúan en la misma R E S U LTA N T E
dirección, se suman para encontrar el momento de torsión
resultante. Si los momentos de torsión actúan en direcciones
opuestas, se resta el momento de torsión menor del momento
de torsión mayor para encontrar el momento de torsión
resultante
120 N m
APLICACIONES DE MAQUINAS
( PA L A N C A , P O L E A Y P L A N O S )

Las palancas, poleas y planos son herramientas simples que

se utilizan en muchos dispositivos y máquinas para hacer el
trabajo más fácil y eficiente. A continuación se describen
algunas de las aplicaciones más comunes de estas
herramientas:
 PA L A N C A
Las palancas se utilizan para aumentar la fuerza o la velocidad de una carga. Un
ejemplo común de una palanca es una pinza para cortar, donde la carga es la
resistencia del material que se está cortando y la fuerza se aplica a través de los
mangos de la pinza. Otro ejemplo es el timón de un barco, donde el operador
aplica una fuerza para girar el timón y cambiar la dirección del barco.
La fórmula para calcular una palanca depende de la configuración específica de
la palanca. Sin embargo, en general, la fórmula para calcular la fuerza en una
palanca se conoce como la ley de la palanca, que se expresa como:
F1 x R1 = F2 x R2
 POLEA

Las poleas se utilizan para cambiar la dirección

de una fuerza y para aumentar la eficiencia en
la transmisión de fuerza. Un ejemplo común es
el uso de una polea en una grúa para levantar
objetos pesados. La polea cambia la dirección
de la fuerza aplicada para levantar el objeto y,
al mismo tiempo, aumenta la eficiencia al
reducir la cantidad de fuerza necesaria para
levantar el objeto.
1. Relación de velocidad: La relación de velocidad de una polea se define como la proporción de la
velocidad de entrada (V1) a la velocidad de salida (V2). La fórmula para la relación de velocidad
en una polea es:
• V1 / V2 = D2 / D1
• Esta fórmula indica que la relación de velocidad en una polea es inversamente proporcional al
diámetro de la polea. Si el diámetro de la polea de entrada es mayor que el diámetro de la polea
de salida, la velocidad de salida será mayor que la velocidad de entrada.
2. Relación de fuerza: La relación de fuerza en una polea se define como la proporción de la fuerza
de entrada (F1) a la fuerza de salida (F2). La fórmula para la relación de fuerza en una polea es:
• F1 / F2 = R2 / R1
• Esta fórmula indica que la relación de fuerza en una polea es directamente proporcional al
diámetro de la polea. Si el diámetro de la polea de entrada es mayor que el diámetro de la polea
de salida, la fuerza de salida será menor que la fuerza de entrada.
 PLANOS

Los planos se utilizan para reducir la cantidad de fuerza necesaria para

mover un objeto. Un ejemplo común de un plano es una rampa para sillas
de ruedas. La rampa reduce la cantidad de fuerza necesaria para levantar la
silla de ruedas y, por lo tanto, hace que el movimiento sea más fácil. Otro
ejemplo es el uso de un plano inclinado para mover objetos pesados, como
bloques de construcción.
 La fórmula para calcular la ventaja mecánica de un plano inclinado es:
Ventaja mecánica = longitud del plano / altura del plano
La ventaja mecánica es la relación entre la fuerza aplicada al objeto y la fuerza necesaria para
levantarlo. En un plano inclinado, la longitud del plano es la distancia horizontal desde el punto de
inicio hasta el punto final del plano, y la altura del plano es la distancia vertical entre los mismos
puntos.
Por lo tanto, la ventaja mecánica de un plano inclinado aumenta a medida que aumenta la longitud
del plano y disminuye a medida que disminuye la altura del plano.
Además, la fuerza necesaria para levantar un objeto en un plano inclinado se puede calcular
utilizando la siguiente fórmula:
Fuerza necesaria = peso del objeto / ventaja mecánica
Donde el peso del objeto es la fuerza gravitacional que actúa sobre el objeto debido a la atracción de
la Tierra. La fuerza necesaria para levantar el objeto será menor que su peso si la ventaja mecánica es
mayor que 1, lo que indica que el plano inclinado reduce la fuerza necesaria para levantar el objeto.
